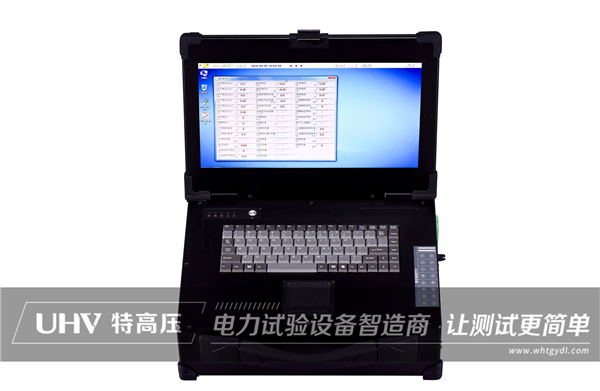

特高压电力旗下的录波仪可以帮助众多电力工作者更加方便的进行各类电力测试。
概述
甩负荷试验的程序如下：
点击主界面的负载抑制测试按钮 -> 设置测试参数 -> 设置示波器环境 -> 通道校准 -> 开始测试 -> 测试结束 -> 测试数据分析处理
应用
甩负荷试验模板用于汽轮发电机或水轮发电机系统甩负荷试验过程的数据记录和试验结果参数的自动计算
测试连接
1> 将A相机端的电压PT二次侧接到仪器的CH1通道
2> 将单位频率发射信号连接到仪器的CH2通道
3> 将无源断路器的分闸信号接入仪表的开关通道SW1
测试参数设置
发电机负载抑制测试仪的采样频率为25kHz，示波器显示频率为25Hz，交流信号显示有效值，直流信号显示40ms内的平均值。在进行发电机甩负荷试验时，需要输入的参数包括空载端电压额定值、空载额定条件下端电压采样波动幅度、额定频率波动幅度采样期间的信号。CH1通道是A相机端电压PT的二次侧。仪器显示交流有效值和CH2直流值。这三个参数用于测试结果的自动计算，不影响测试过程。
示波器模板设置
在负载抑制测试模板中，示波器的环境是根据一次励磁电压的范围、发电机频率变送器的范围及其测量单位来设置的。
设置示例：
对于10kV/100V PT，频率变送器20Hz~100Hz对应4-20mA，端电压单位为V，频率变送器单位为Hz，则示波器设置如下：
1>通道1端电压的名称，坐标范围为0~12000V，单位为V
2> 通道2名称机器频率，范围20~100，单位Hz
显示模拟通道 1、2 和开关通道 1，其余模拟通道和开关通道不显示。设置完成后，点击应用到模板保存设置
通道校准
根据连接的信号类型，设置通道 1,2 的信号类型和变比。
应用示例
例1：对于10kV/100V PT，频率变送器20Hz~100Hz对应4-20mA，端电压单位为V，频率变送器单位为Hz，则通道校准设置如下：
1>通道1，选择200V量程，设置速率定点1为0V->0V，100V->10000V
2>通道2，选择20mA量程，设置速率定点1到4mA->20Hz，20mA->100Hz
测试程序
测试连接完成后，启动发电机并网运行，启动仪器记录甩负荷测试数据，待检查和准备就绪后，跳闸合闸断路器断开机组并等待机组恢复空载工作状态，停止波形记录。
测试结果及参数分析
仪器计算的参数包括最大频率、频率过冲、频率波动次数、稳定时间、最大电压、电压过冲、电压波动次数和稳定时间。超调量、波动次数和稳定时间均按照《大中型水轮机组试验验收规范》的定义计算。
