如何使用传统电桥法测量变压器变比

时间:2022-06-16 阅读:

特高压电力旗下的变压器变比测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

变比测试的目的是什么?(图1)

变压器的变比是变压器制造和使用中非常重要的技术参数。这对于该参数检测的准确性至关重要。

这变压器匝数比测试仪属于电力测量仪表领域,由变压器、可变电阻、电阻箱、开关、拨动开关、相敏放大器等组成。切换开关,接线方便,操作简单,提高工作效率效率。此外,它还具有体积小、携带方便、精度高等优点。金润互感器生产的JYT-F全自动变比测试仪是电力行业理想的变比测试设备。

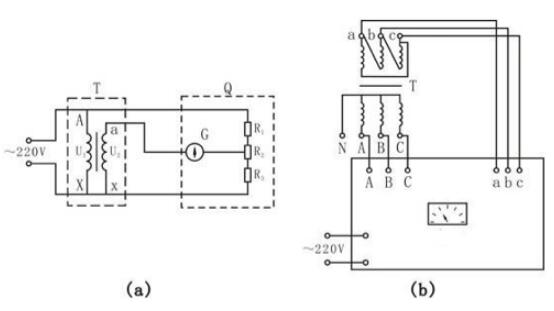

变压器电桥的工作原理如下图所示:


如何使用传统电桥法测量变压器变比(图2)

图中,当被测变压器原边XA、XB端子与变压器电压比电桥NA、NB端子共同通电时,被测变压器副边Xa、XB端子为与电压互感器电桥的 Na 和 NB 相比。在端子处产生电压 U1 和 U2。预设变比比盘参考值等于被测变压器的电压变比标准值,调整电桥误差盘使检流计G指示为零,得到测得的变比差.

变比电桥通常由变比盘、误差盘、相序开关、组合组合开关、输入变压器、放大器、外接检流计等组成。其中,比盘、误差盘、相序连接、链路组合、附加检流计的灵敏度需要常规验证。
