变压器试验台试验步骤及注意事项

时间:2022-07-06 阅读:

特高压电力旗下的变压器综合测试台可以帮助众多电力工作者更加方便的进行各类电力测试。

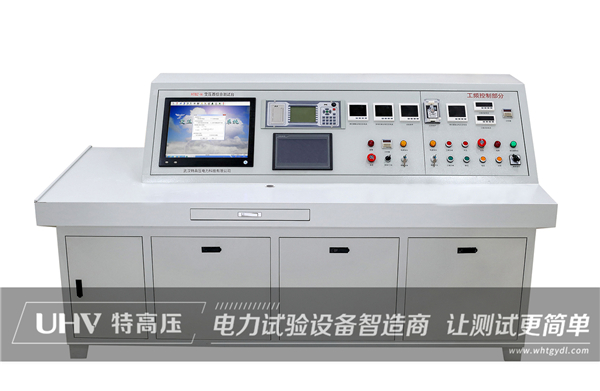

变压器试验台试验步骤及注意事项(图1)

A:绕组和套管绝缘电阻、吸收比和极化指数

1. 测试程序

测量并记录环境温度和湿度,记录变压器顶部油温的平均值作为绕组绝缘温度。

测量前,将被测绕组对地短路,并使所有绕组完全放电。

未测试绕组对地短路,测试绕组端子短路。测量并记录16、60、600s的绝缘电阻值。

关闭兆欧表并将被测绕组电路对地放电。

测量其他绕组

2. 注意事项

a) 测量吸收比时,应注意时间引起的误差。

b) 测试时注意兆欧表的L端和E端不能接反。

c) 试验时尽量消除表面漏电流的影响。

d) 准确记录顶部油温,因为变压器的绝缘电阻随温度的变化而变化很大。

B绕组和套管的直流漏电流

一、测试步骤

a) 断开变压器各绕组引线,将测试高压引线连接到被测绕组,将其他未测试绕组短接到地。

b) 根据接线图准备测试,并确保所有测试设备和仪器连接正确,说明正确。

c) 记录顶部油温和环境温度和湿度。

d) 确认一切正常后开始测试。首先在空载段内加压至试验电压,检查试验设备是否绝缘良好,接线是否正确。

e) 将直流电源输出加到被测变压器的绕组上,测量时加压至试验电压的0.5倍,1min后读取漏电流值。然后加压至试验电压,1分钟后读取漏电流值。

f) 待测绕组测试完毕后,将电压降为零,切断电源,待完全放电后再进行其他操作。

二、注意事项

a) 分级绝缘变压器的试验电压应符合被试绕组的电压等级标准,但不应超过中性点绝缘的耐压等级。

b) 高压引线应使用屏蔽线,避免引线漏电流对结果的影响。如果高压引线很小,应该会产生电晕。

c) 微安表应在高压侧测量。

d) 负直流电压下的绝缘评定更为严格,应采用负极性。

e) 由于出厂测试一般不测量直流漏电流,因此直流漏电流值应符合相关标准,作为日后预测试比较判断的依据。

f) 若漏电流异常,可通过干燥或屏蔽等方法消除。

C绕组和套管的 tgδ

1. 试验步骤

a) 测量并记录顶部油温和环境温度和湿度。

b) 按仪器接线图连接测试电路,注意测试高压线对地的绝缘问题。

c) 按照每台介质损耗测试仪的操作说明进行测试。

2. 注意事项

a) 介损测量可以发现整个变压器受潮,绝缘油变质,局部缺陷严重,但对于大型变压器的局部缺陷。它的灵敏度很低。

b) 试验时,高压试验线电压为10kV,应注意接地绝缘问题。
