直流高压发生器可以应用于哪些测试

时间:2022-07-10 阅读:

特高压电力旗下的直流高压发生器可以帮助众多电力工作者更加方便的进行各类电力测试。

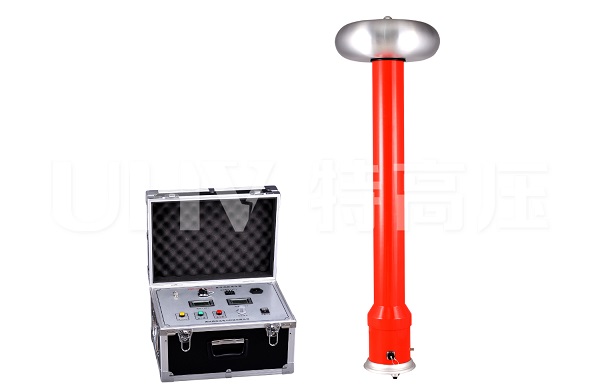

直流高压发生器的配套平产品说明及应用范围(图1)

直流高压发生器主要适用于电力、矿山、冶金、钢铁等企业的氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备的直流耐压试验。其中,绝缘电阻测试、绝缘产品直流耐压测试、电缆测试是最常用的三种电源测试。

(1) 绝缘电阻测试

绝缘电阻是电气设备和电路最基本的绝缘指标。当对电介质施加直流电压时,经过一定时间极化过程结束,流过电介质的漏电流所对应的电阻称为绝缘电阻。

当使用直流高压发生器对被测材料加压时,被测材料上的电流不会瞬间达到稳定值,而是有一个衰减过程。在加压的同时,有大的充电电流流过,随后吸收电流缓慢下降,吸收电流很长一段时间,最后达到比较稳定的导通电流。测得的电阻值越高,达到平衡所需的时间就越长。因此,为了在测量过程中正确读取被测电阻值,应在该值稳定后读取。

(2) 直流耐压和漏电测试

为良好的绝缘,在直流电压的作用下漏电流很小。同时,在相同的直流电压下,通过绝缘的电流随着加压时间的延长而减小。在绝缘良好的情况下,随着外加直流电压的增加,由于离子运动加快,漏电流也会增加。但在不太高的电压范围内,漏电流随外加电压的增加呈线性关系,增加幅度很小。

(3)橡塑电缆直流耐压试验

试验后电压为电缆额定电压的3倍。在规定的试验电压下(试验电压每级增加0.5倍额定电压,每级停留1min,记录漏电流;注:如果漏电流与电压不成比例增加,必须及时分析检查,电压前,用高压兆欧表检查直流高压发电机的耐压,使用方法是常规的接法,一相接一相耐压,一相接一相耐压一相装有耐压装置,另一相为两相接地,三相电阻为三倍。
