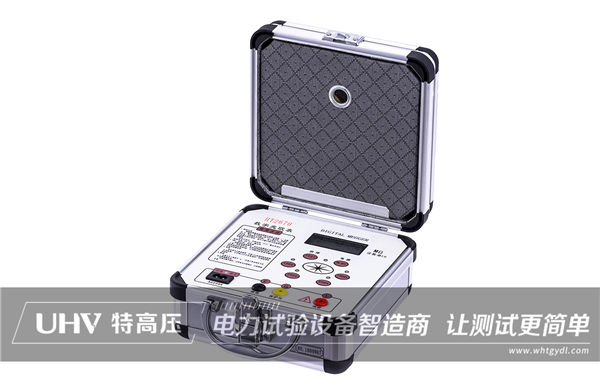

特高压电力旗下的兆欧表可以帮助众多电力工作者更加方便的进行各类电力测试。
兆欧、DAR 和 PI 测试中涉及的电流
1、I C – 电容性：电容性浪涌电流通过充电将电机中的电势提高到测试电压。该电流迅速下降并在达到测试电压后的几秒钟内达到零。对于具有高电容的大型电机，浪涌电流很高。总泄漏电流故障限值必须设置得足够高，以避免在测试的初始阶段触发限值。
2、I A – 吸收：吸收电流使绝缘极化。在随机绕线电机中，该电流也会在 30 秒到 1 分钟内变为零或非常接近零。由于匝间使用了绝缘层，绕线电机需要更长的时间。吸收电流随时间的变化用于计算绝缘电阻测试中的PI 和 DAR比率。
3、I G – 电导：电导电流通过大部分绝缘体在铜导体和地之间流动。如果电机是新的或未损坏的，该电流通常为零。随着电机绝缘老化和破裂或损坏，电导电流可能会根据所施加的测试电压流动。电导电流趋于随着电压的增加而加速。该电流有时被称为漏电流或作为漏电流的一部分。
4、I L – 表面漏电流：根据 IEEE 43，表面漏电流是在绕组表面的污垢中流向接地的电流。在其他标准中称为表面传导电流。较脏的电机具有较高的漏电流和较低的兆欧结果。在末端绕组上带有应力控制涂层的电机上，表面漏电流可能会增加。使用随机绕线电机 1 分钟或使用模绕电机 5-10 分钟后，表面泄漏电流通常是唯一剩余的电流，除非绝缘薄弱或损坏。
5、I T – Total：总电流是 4 个电流的总和。电机和绝缘测试仪测量总电流。总电流等于或非常接近绝缘电阻测试结束时的表面漏电流。这使操作员可以很好地衡量电机的脏污程度。它还提醒操作员注意从绕组到接地可能发生的灾难性连接。
