基本直流绝缘电阻 (IR) 和极化指数 (PI) 测试

时间:2022-09-20 阅读:

特高压电力旗下的绝缘电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

绝缘电阻测试的八个技巧(图1)

直流绝缘电阻 (IR)

直流绝缘电阻 (IR) 是一种普遍接受的绝缘评估诊断测试。它已经使用了超过 75 年。IR 测试测量导体和接地之间的电绝缘电阻。理想情况下,该电阻的值是无限的,因为绝缘的目的是阻止两个电极之间的电流流动。实际上,情况并非如此,并且预计会有一定程度的漏电流,但是,电阻应该具有足够高的值以避免任何明显的漏电流。低或逐渐减小的 IR 值表明绝缘可能已经恶化。

直流电阻是最简单的绝缘诊断形式,使用欧姆定律计算:R = V / I。为了获得有意义的结果,所施加电压的幅度应该与被测设备的绝缘电压等级有一定的相关性。

极化指数 (PI)

极化指数 (PI) 是 IR 测试的一种变体。它是施加电压一段时间后测得的 IR 比率。由于旋转电机绝缘材料的经验和相关性,以10分钟为间隔已被普遍接受。因此 PI 是 (R10) 到一分钟后测量的 IR (R1)。

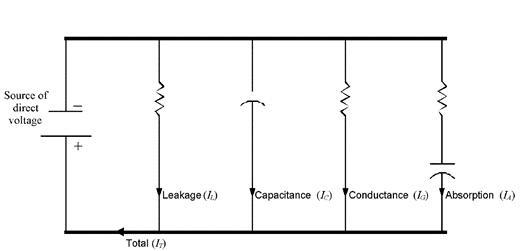

被测绝缘的特性可能是这样的电流。在测试期间它 不是恒定的。测量 PI 的目的可以通过了解绝缘体中的四种不同电流流动来理解,它们是:

1- 电容电流 (l C )

2- 传导电流 (I G )

3- 表面漏电流 (I L )

4- 吸收电流 (I A )

基本直流绝缘电阻 (IR) 和极化指数 (PI) 测试(图2)

电流类型 在施加的 DC 下

1-电容电流:

绝缘体表现为电容器;当直流电压施加到电容器上时,首先流过高充电电流,然后呈指数衰减。电容器的大小和电源的内部电阻(通常为几百千欧)决定了电流衰减的速率。与充电和放电衰减相关的参数对于提前诊断技术很重要,需要能够评估频率和上升时间特性的先进设备。当使用简单的直流绝缘测试设备时,这种能力不存在,因此电容电流特性被忽略,一旦电容电流衰减到零,就会测量初始 IR。因此,在 PI 测试中,第一次 IR 测量已设置在一分钟,以确保该电流不会扭曲 IR 计算。

2-传导电流:

该电流是由于导体和地之间的电子流动造成的。这是通过地墙的电流。如果地墙吸收了水分,这种电流就会流动,这可能发生在旧的热塑性绝缘系统上。如果接地绝缘层存在裂缝、切口或针孔,并且存在一些污染物以允许电流流动,则电流也可能流动。

3- 表面漏电流:

这是流过绝缘表面的恒定直流电流。它是由表面上的导电污染(油或湿气与灰尘、污垢、昆虫、化学品等)引起的。

4-吸收电流:

这有两个组成部分。第一个成分是由于浸渍材料的极化,因为用于绝缘材料(如环氧树脂)的有机分子在存在直接电场的情况下往往会改变取向。由于这些分子必须抵抗其他分子的吸引力,因此在施加电场后,分子通常需要几分钟才能重新定向,因此电流提供的极化能量几乎为零。吸收电流的第二个组成部分是由于电子和离子逐渐漂移通过大多数有机材料。这些电子和离子漂移直到它们被捕获。
