电流互感器的绝缘电阻测试

时间:2022-09-24 阅读:

特高压电力旗下的绝缘电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

绝缘电阻测试的八个技巧(图1)

绝缘电阻测试

电流互感器绕组和接地绕组之间的绝缘应检查介电强度 1在进行全面的 CT 测试时。执行三个测试以确定被测 CT 的绝缘状况:

初级到次级:检查高低之间的绝缘状况。

初级对地:检查高对地之间的绝缘状况。

二次接地:检查低对地之间的绝缘状况。

绝缘电阻读数应在一段时间内保持相当稳定。绝缘电阻值趋势的急剧下降表明绝缘退化,需要进一步调查来诊断问题。

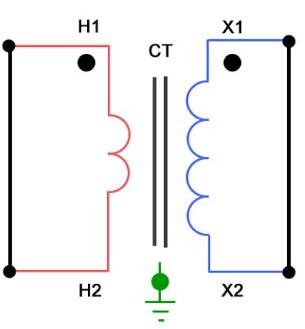

额定 600V 或以下的电流互感器的绝缘测试通常在 1000VDC下进行,测试前先将H1和H2短接被测CT的初级绕组,再将X1和X2-X5短接被测CT的次级绕组。
移除中性地线并将 CT 与任何相关负载隔离。绕组短路后,CT 将成为一个三端试样。

电流互感器的绝缘电阻测试(图2)

绝缘电阻测试值 3应将 CT 的读数与先前测试获得的类似读数进行比较。历史读数的任何大偏差都应要求进一步调查。

规定额定电压为 600V 或更低的变压器线圈在 1000VDC 下的最小绝缘电阻为 500 兆欧。有关详细信息,请参阅第 7.10.1 节。

通常接受的最小绝缘电阻为 1 兆欧。任何以兆欧为单位的读数都被认为是良好的绝缘,但是,绝缘测试结果的趋势给出了 CT 绝缘的真实状况。

绝缘读数受样品温度的影响很大。如果将读数与之前的读数进行比较,则需要应用适当的校正因子,如果在得出任何结论之前是在不同的温度条件下进行的。
