武汉特高压售后团队奔赴现场,为山东客户提供技术支持!

时间:2023-05-26 阅读:

近日,山东客户邀请武汉特高压售后服务团队提供技术支持,为化工厂的3台变压器与电缆做绝缘耐压试验。

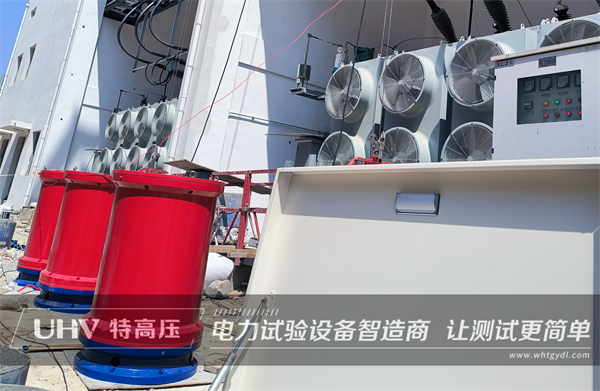

前往试验现场之前,武汉特高压技术人员向现场人员询问了电缆的具体参数,得知电缆的额定电压为110kV、长度约为600m,变压器额定电压110kV。根据这些参数,技术人员选择使用HTXZ-2080kVA/520kV串联谐振耐压试验装置

武汉特高压售后团队奔赴现场,为山东客户提供技术支持!(图1)
武汉特高压售后团队奔赴现场,为山东客户提供技术支持!(图2)

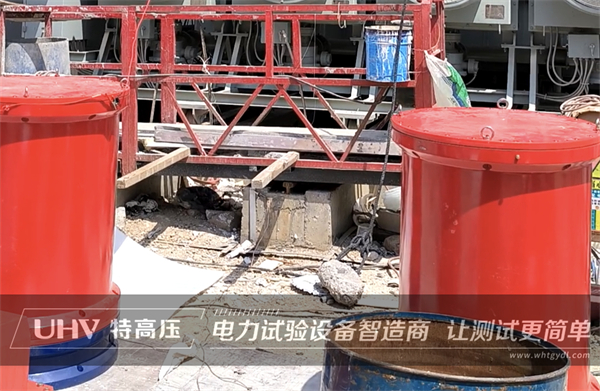

次日上午,技术人员抵达试验现场。随后根据现场的试验环境,开始组装试验设备,同时依据现场人员提供的参数,对电抗器进行合理的串并联。经过半个小时的现场试验环境搭建和试验设备组装,试验前期的准备工作顺利完成。

在耐压试验开始之前,要对电缆与变压器进行绝缘测试,绝缘测试通过后方能进行耐压试验。技术人员使用BC2010绝缘电阻测试仪对电缆的A、B、C三相和变压器的高低压侧分别进行了测试,测试结果显示电缆与变压器的绝缘性能很好,可以进行耐压试验。

接下来,技术人员正式开始对电缆进行耐压试验。根据GB50150-2016《电气设备交接试验标准》的相关内容:110kV电力电缆做交流耐压试验时,试验电压为2U0,试验时间为60min;110kV电力变压器做交流耐压试验,试验电压为出厂试验电压的80%,试验时间1min。

武汉特高压售后团队奔赴现场,为山东客户提供技术支持!(图3)
武汉特高压售后团队奔赴现场,为山东客户提供技术支持!(图4)

随后,技术人员将试验设备通上电,开始进行电缆耐压试验,将试验电压设置为128kV,时间设置为60min;变压器耐压,试验电压设置为160kV,时间设置为60min。设备开始运行,技术人员只需等待试验完成即可。

由于是新装的电缆与变压器,整个试验过程十分顺利,电缆与变压器在耐压的过程没有出现明显的放电现象。最终,技术人员根据整个试验过程判断,电缆与变压器电缆均合格,可以投入运行。

经过为期两天的现场操作,此次售后服务之旅也顺利结束!
