武汉特高压售后服务团队再出发!为北京电力工程公司提供技术支持

时间:2023-03-17 阅读:

近日,武汉特高压售后服务团队接到北京电力工程公司发来的售后邀请,针对HTXZ串联谐振试验装置GM-5kV可调高压数字兆欧表ZGF直流高压发生器HTJF-8003局部放电检测仪以及HTXL-H输电线路故障距离测试仪等一批仪器提供技术支持。

随后,武汉特高压技术人员与客户公司现场试验人员杨工约定了时间,于当日上午到达河南省禹州市,下午到项目现场查看备试品的情况。备试品有110kV电缆和110kV氧化锌避雷器。现场环境无法找到三相380V的电源,因此需要准备发电机,给谐振设备进行供电。

武汉特高压售后服务团队再出发!奔赴试验现场,为北京电力工程公司提供技术支持(图1)

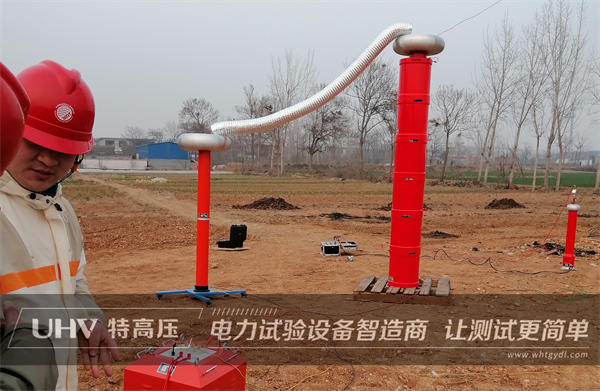

武汉特高压售后服务团队再出发!奔赴试验现场,为北京电力工程公司提供技术支持(图2)

下午所有准备工作到位后,正式开始试验。首先出场的是GM-5kV可调高压数字兆欧表,对电缆、芯对地、恺对地、芯恺间测试绝缘,对氧化锌避雷器测试绝缘。确认电缆绝缘值合格后武汉特高压技术人员开始对电缆进行耐压试验。

此次服务采用边讲解边操作的模式进行,谐振由变频源、励磁激励变压器、电抗器以及分压器组成。110kV电缆的试验电压为128kV,武汉特高压的电抗器是27kV一节,有6节。装置容量定为405kVA,分五节电抗器,电抗器单节为67.5kVA/2.5A/50H。

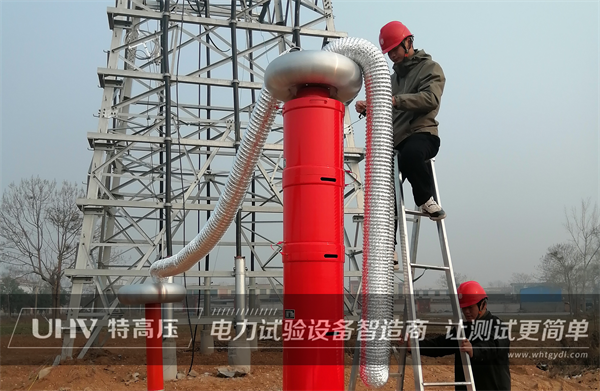

武汉特高压售后服务团队再出发!奔赴试验现场,为北京电力工程公司提供技术支持(图3)

验证:1、110kV/1200mm²长度0.35km电缆的交流耐压试验,电容量≤0.0847uF,试验频率30-300Hz,试验电压128kV,运行时间60min。

使用五节电抗器串联,L=50×5×1.2=300H

试验频率:f=1/2π√LC=1/(2×3.14×√300×0.0847×10-6)=31.57Hz

试验电流:I=2πfCU试 =2π×31.57×0.0847×10-6×128×103=2.02A

通过计算武汉特高压技术人员得出至少需要5节电抗器即可完成试验,这里实际用了6节电抗器,主要原因是顺带对其他测试设备进行检测。接线完成后开机,选择参数设置,只需要更改试验电压及耐压时间即可,试验电压128kV,耐压时间60分。进入手动试验界面,再次确认接线及安全,确认后点击开始试验,点击调谐,仪器将自动找频率,当找到谐振点后点击升压直到128kV后等待试验结束即可。

武汉特高压售后服务团队再出发!奔赴试验现场,为北京电力工程公司提供技术支持(图4)

在耐压中武汉特高压技术人员使用HTJF-8003局部放电检测仪对电缆进行局放检测。耐压完成后对电缆再次绝缘检测及线参试验,最后进行氧化锌避雷器的直流特性试验。

将所有设备依次完成试验后,客户的试验人员再次使用设备对其它试验点,独立进行了各项试验,均能够很好的完成。至此,此次售后服务之旅顺利结束!
