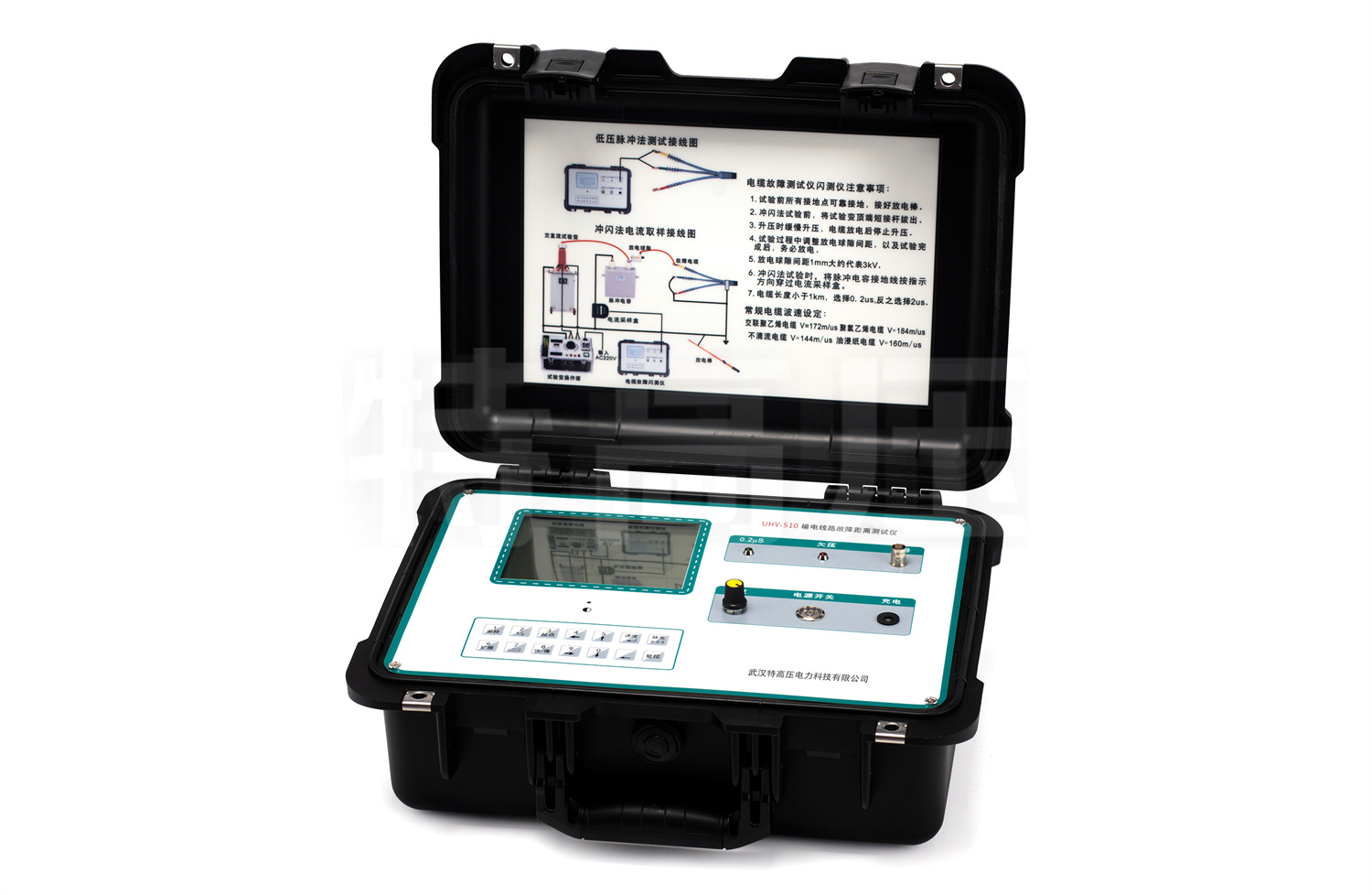

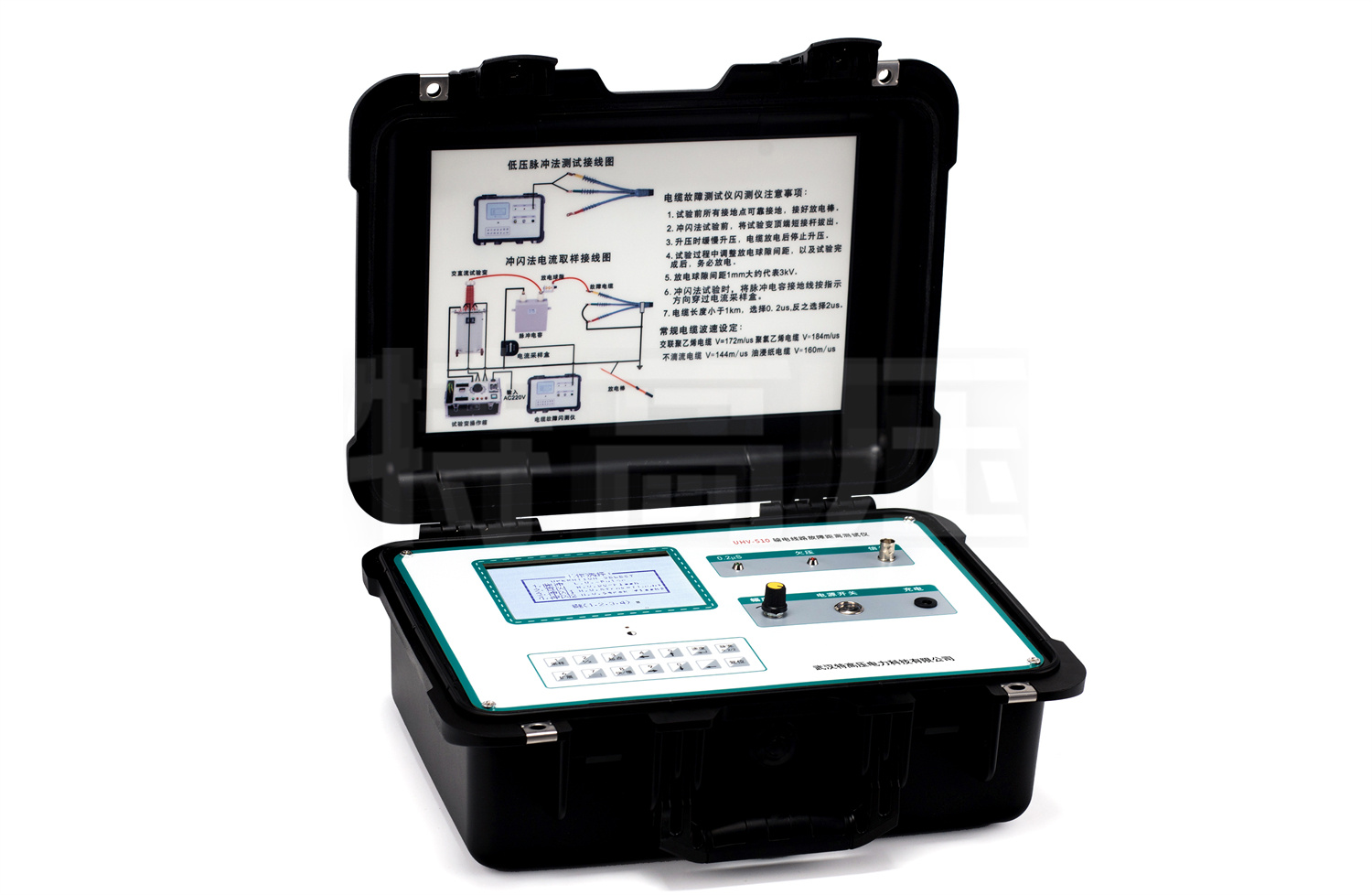

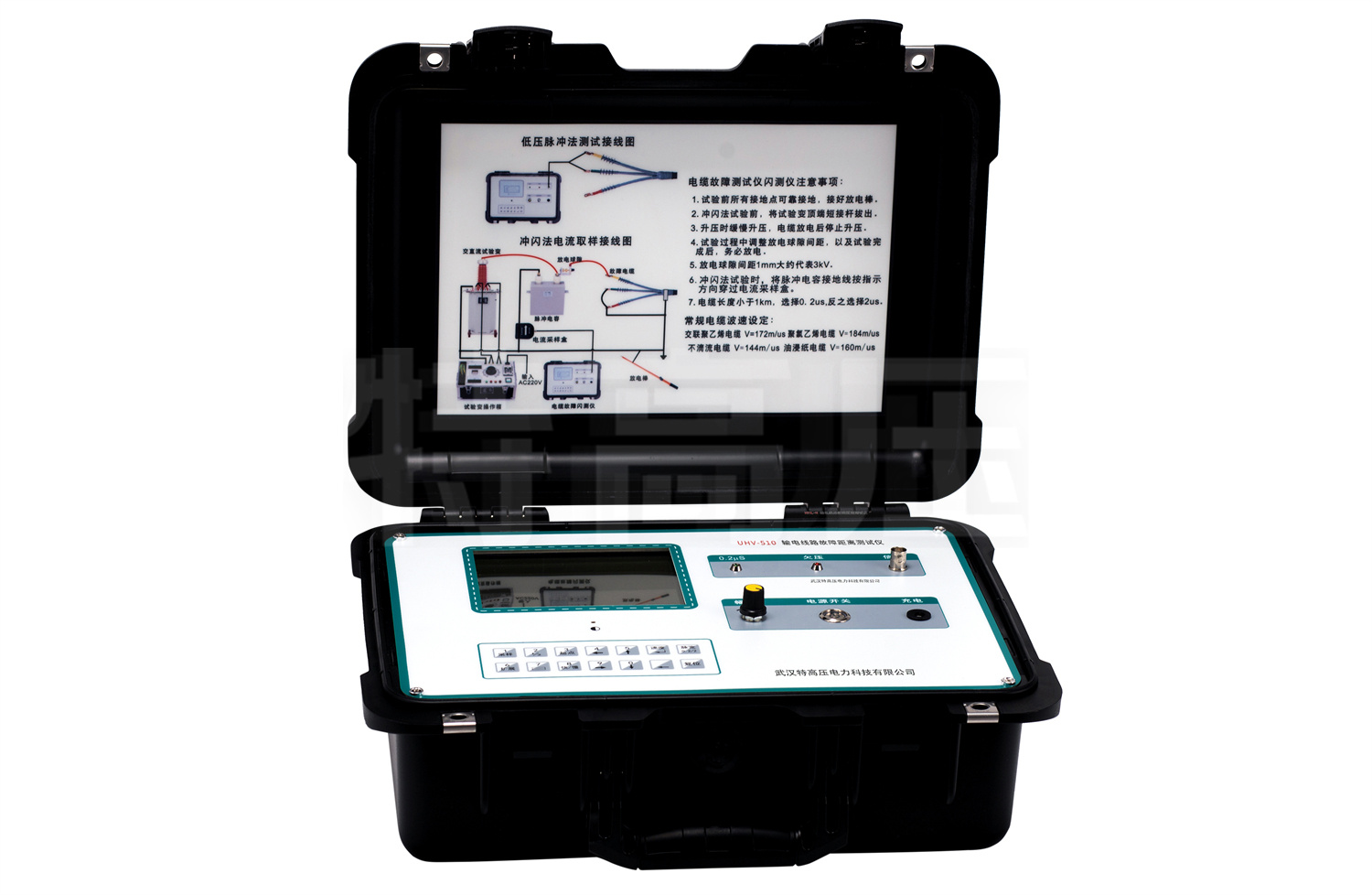

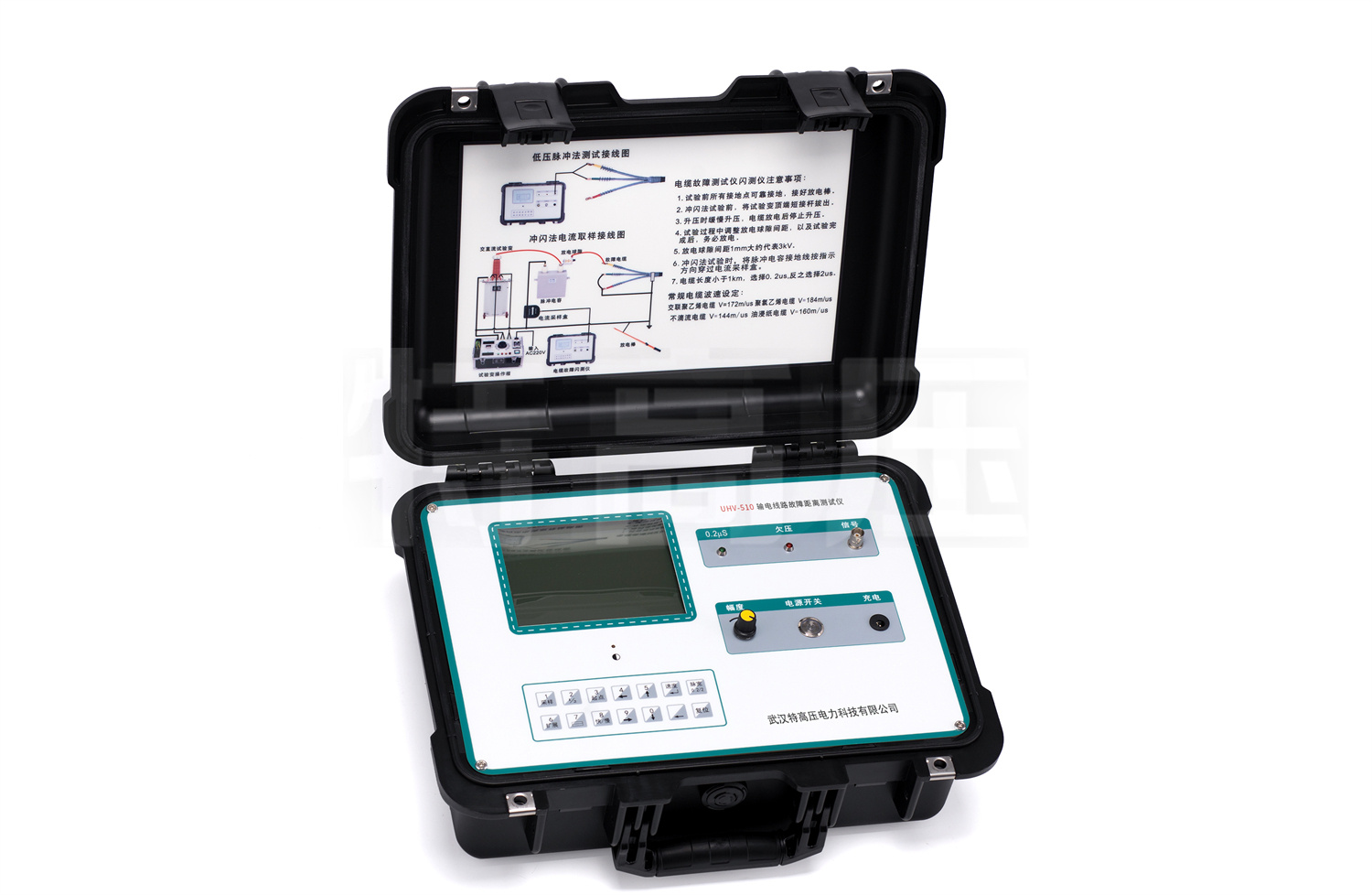

UHV-510 输电线路故障距离测试仪

用于架空输电线路发生长久性接地(短路)或断路(开路)时测量故障点的专用仪器

参考标准:DL/T 849.1-2004

  • 自带电池交直流两用
  • 具有图形和数字显示功能,操作方便
  • 关键部件全部采用进口元件,保证测试结果精准度

注:关于产品购买、技术维护等服务,欢迎致电!

本仪器是用于架空输电线路发生长久性接地(短路)或断路(开路)时,测量故障点到测量点(变压器)的距离。

本仪器适用于10kV及以上各电压等级的架空输电线,当发生故障时,只要在变电站内对故障线路进行测试,就可准确地测出故障距离,确定故障杆塔,便于抢修人员快速查找故障,缩短抢修时间。

本仪器必须在线路停电的基础上才能使用,它具有体积小,携带方便,自带电池交直流两用,具有图形和数字显示功能,操作方便。

产品别称:WG-16C输电线路故障距离测试仪、线路故障距离测试仪、线路故障测试仪

        产品参数

技术参数

环境温度 -10℃~40℃
测量误差 粗测误差±1%
测试距离 最长不小于16km
最短测试距离(盲区) 1~3m
采样速率 25MHz
电源与功耗 交流或机内直流供电
AC 220V±10% 功耗不大于10W
DC 6V/7AH 功耗不大于6W
机内发送脉冲宽度与幅度 0.2μs, 100~120V
2μs, 150~160V
工作方式 低压脉冲、直流高压闪测及冲击高压闪测法
显示分辨率 V/50米、V为传播速度m/μs
显示方式 320×240 LCD液晶带背光显示
质 量 6kg
体 积 500×300×195mm3
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 闪测仪
  • 1、使用范围广:用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度。
  • 2、携带方便:主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试。
  • 3、人机界面友好:采用了大屏幕320×240点阵汉字图形界面,高亮度图形清晰美观,操作简单,抗干扰性强。

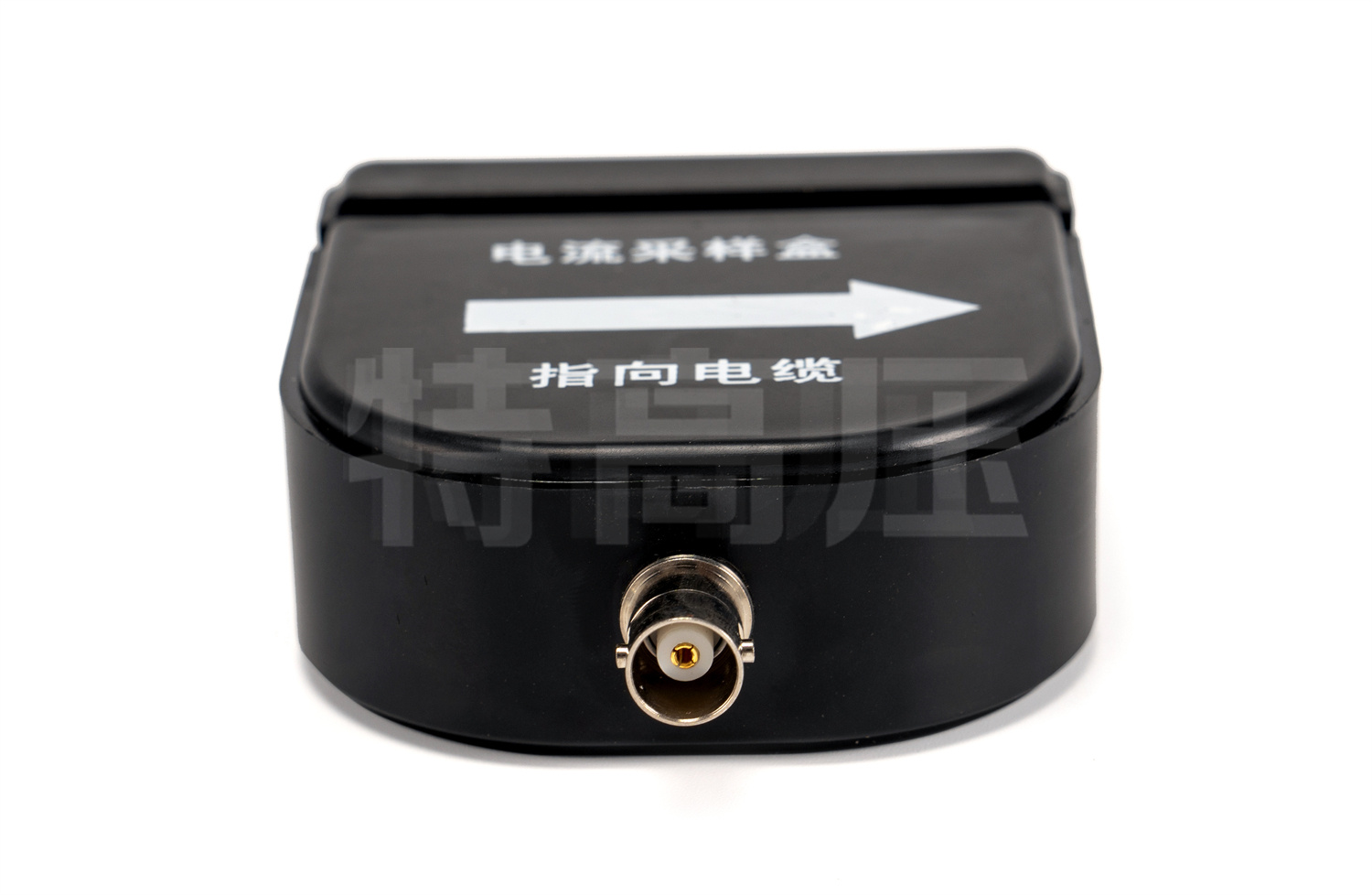

  • 4、安全可靠:采用新型电流取样器,一种全新的取样方法,具有接线简单,波形直观容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。
  • 5、高品质:关键部件全部采用进口元件,保证测试结果精准度。
  • 6、外观精美:采用坚固且耐磨性强的材料,使仪器的整体质感和使用寿命更长。
线路故障测试仪线路故障测试仪线路故障测试仪线路故障测试仪线路故障测试仪线路故障测试仪  线路故障测试仪
产品视频
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
