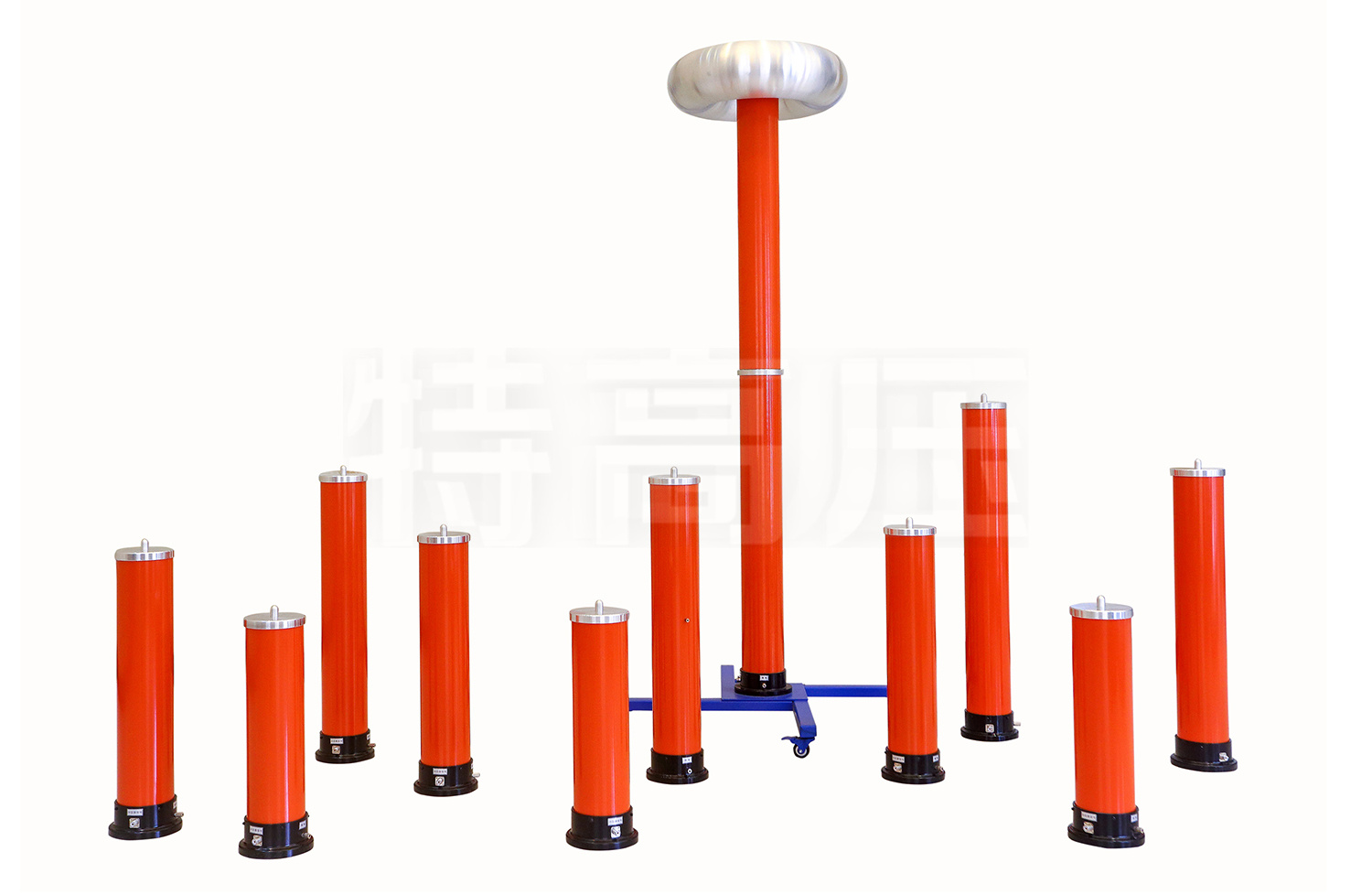

HTFY系列 串联谐振分压器

主要用于HTXZ 变频串联谐振交流耐压装置系统中

参考标准:DL/T 849.6-2016

  • 调美国杜邦材料填充,特殊工艺灌封,可靠性更高
  • 进口油浸式电容,性能稳定,耐压范围广
  • 便携式铝合金包装箱,内部高弹性抗压造型泡沫固定

注:关于产品购买、技术维护等服务,欢迎致电!

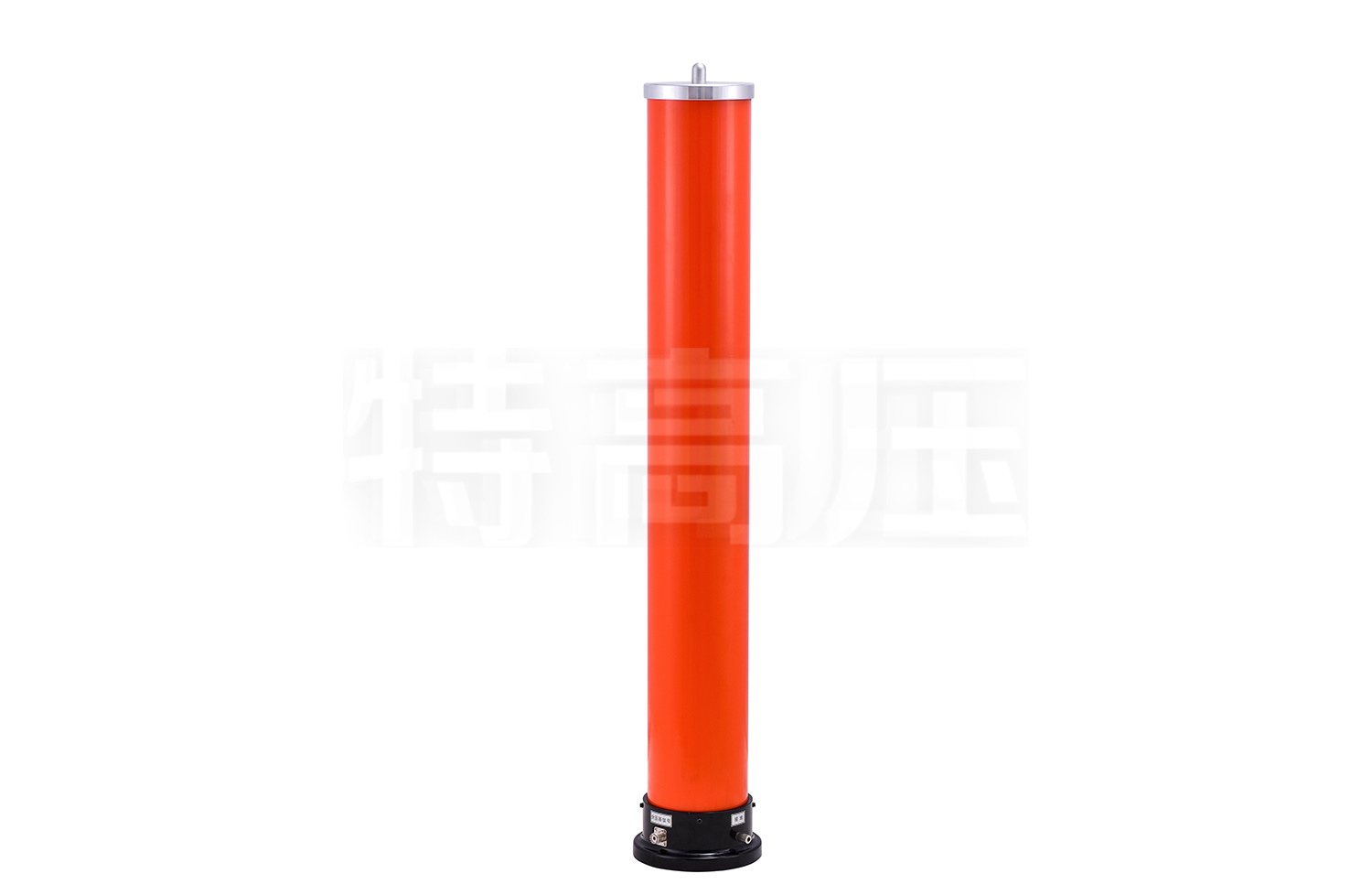

分压器主要用于HTXZ 变频串联谐振交流耐压装置系统中。分压器一方面有高压采样的作用,另一方面也可实现与电抗器进行空升,故可归纳为以下特性:

1.高压测量:分压器由2个部分组成,分为高压与低压部分,两者成一定比例(系统中称为分压比),将高压端电压按比例进行降压采样输送至变频源,从而得到高压端的实际电压。

2.空升补偿:因其本身有一定电容量,可与电抗器实现谐振,能够保证系统空升至额定电压。

产品别称:串联谐振分压器、分压器

产品参数

技术参数

额定电压 10-1000kV
高压电容量 300pF-3000pF
介质损耗 tgσ≤0.5%
分压比 1000:1、1500:1、3000:1、6000:1(特殊参数时,分压比可根据实际情况定制)
测量精度 有效值1.5级
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、绝缘性能高,采用美国杜邦材料填充,特殊工艺灌封,结构更小,重量更轻,内部局部放电量降到最低,可靠性更高

  • 2、测值稳定,内部采用进口油浸式电容,其性能稳定,耐压范围广,采样部分用高精度进口器件,保证测值精准

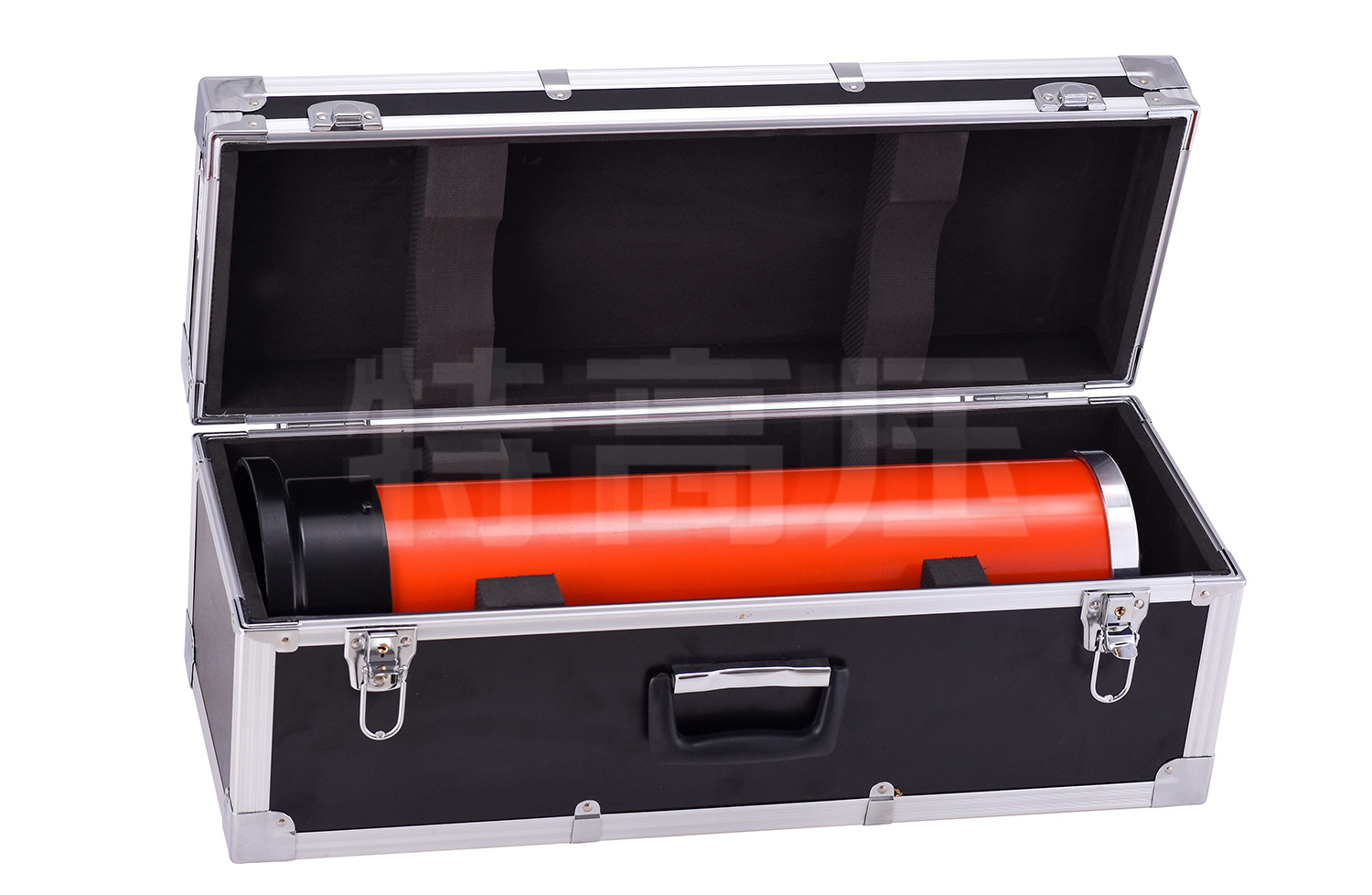

  • 3、携带方便,采用便携式铝合金包装箱,内部采用高弹性抗压造型泡沫固定,保证仪器在运输及搬运过程中不会产生任何磕碰

分压器分压器分压器分压器分压器分压器分压器
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
