JFD-2000A 局部放电检测系统

测量、分析电力设备绝缘性能的专用仪器

参考标准:DL/T 846.4-2016,DL/T 846.11-2016

  • 采用现代电子和计算机综合技术
  • 真正实现了局放测量、定位、在线监测多功能合为一体
  • 滤波、数据采集、数据处理、图形显示、试验报告自动生成

注:关于产品购买、技术维护等服务,欢迎致电!

JFD-2000A局部放电检测系统为2通道、台式、TFT液晶显示,系统可靠,故障率低。除了可以用于高压电气设备的局部放电测量外(标配),还拥有对故障设备故障点精准定位的功能(选配),同时也可用于大型电力变压器等高压电气设备的局部放电在线连续监测(选配)。真正实现了局放测量、定位、在线监测多功能合为一体。

本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术,实现信号放大(模拟、电子、数字)、滤波、数据采集、数据处理、图形显示、试验报告自动生成,从而完成局部放电的测量及故障诊断。

本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。

产品别称:局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统

        产品参数

技术参数

技术特性
通道数独立2通道
采样速率最高10M
采样精度12bit
量程切换-40dB,-20dB,0dB,20dB,40dB,60dB共6档
测量频带3dB 带宽 10kHz~1MHz
数字滤波10kHz~1MHz 任意选择
程控滤波器分段低端频率:10kHz,20kHz,40kHz,80kHz
低端频率:10kHz,20kHz,40kHz,80kHz
本量程非线性误差10%
测量范围0.1pC~100,000pC
灵敏度0.1pC
可测试品的电容量范围6pF~250µF
试验电源频率范围50~500Hz
显示
显示屏12” TFT真彩色触摸液晶显示屏
分辨率1024 × 768
接口
USB3路,可外接鼠标键盘,以及外接移动存储设备
电源模式AC 220V;频率50Hz;功率300W
电信号接口2路BNC接口,用于信号输入
光信号接口2路,用于信号输入
网口1路
接地钮外部接地
通用说明
CPU主频1.60GHz
内存2.0GB
硬盘128GB固态硬盘
系统Windows Xp
工作环境环境温度:-10~45℃
相对湿度:≤95%
尺寸长×宽×高:474mm × 288mm × 370mm
重量15.8kg
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、局部放电检测系统为2通道、台式、TFT液晶显示,系统可靠,故障率低

  • 2、真正实现了局放测量、定位、在线监测多功能合为一体

  • 3、本系统采用现代电子和计算机综合技术,实现信号放大(模拟、电子、数字)、滤波、数据采集、数据处理、图形显示、试验报告自动生成,从而完成局部放电的测量及故障诊断

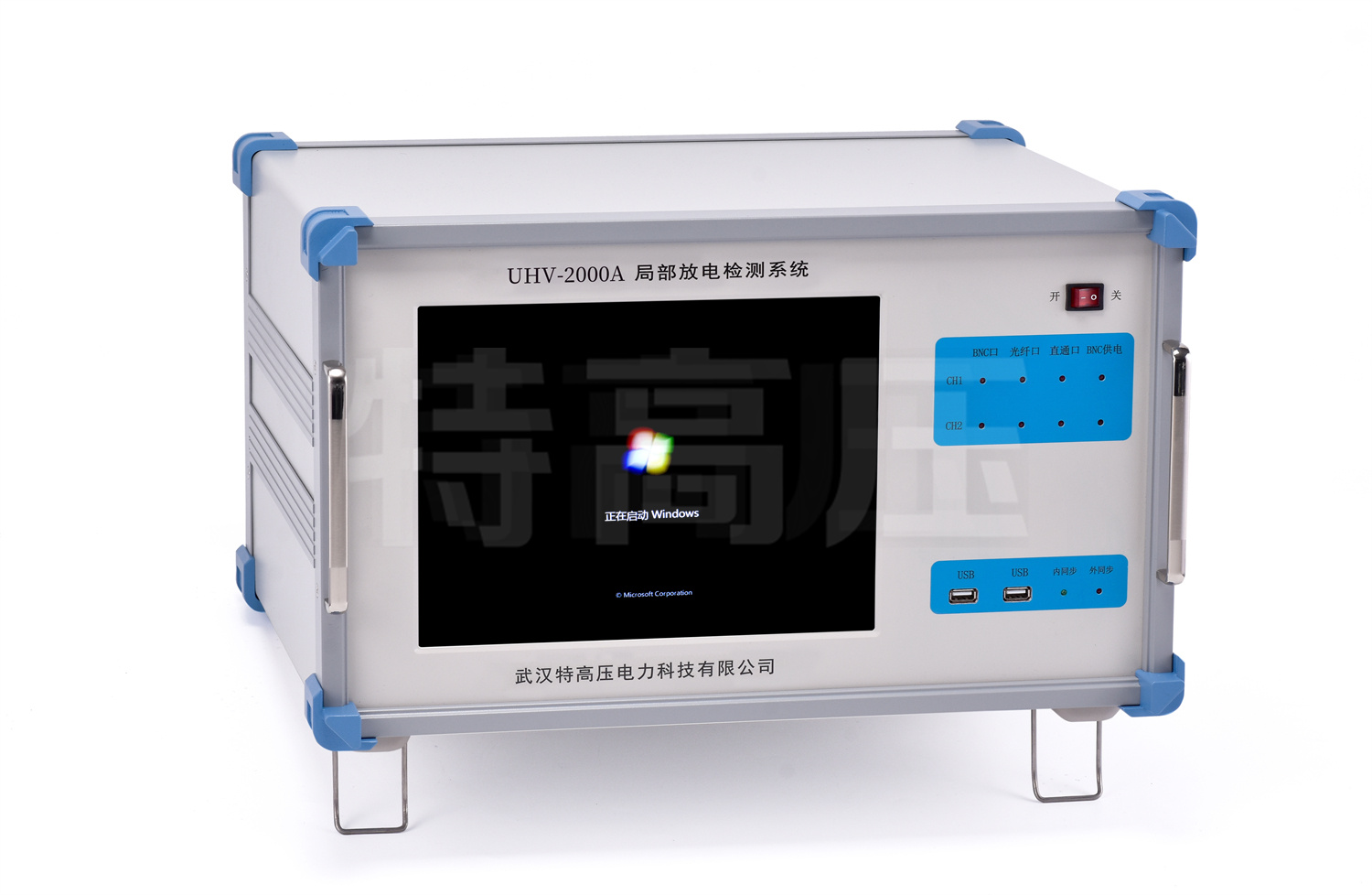

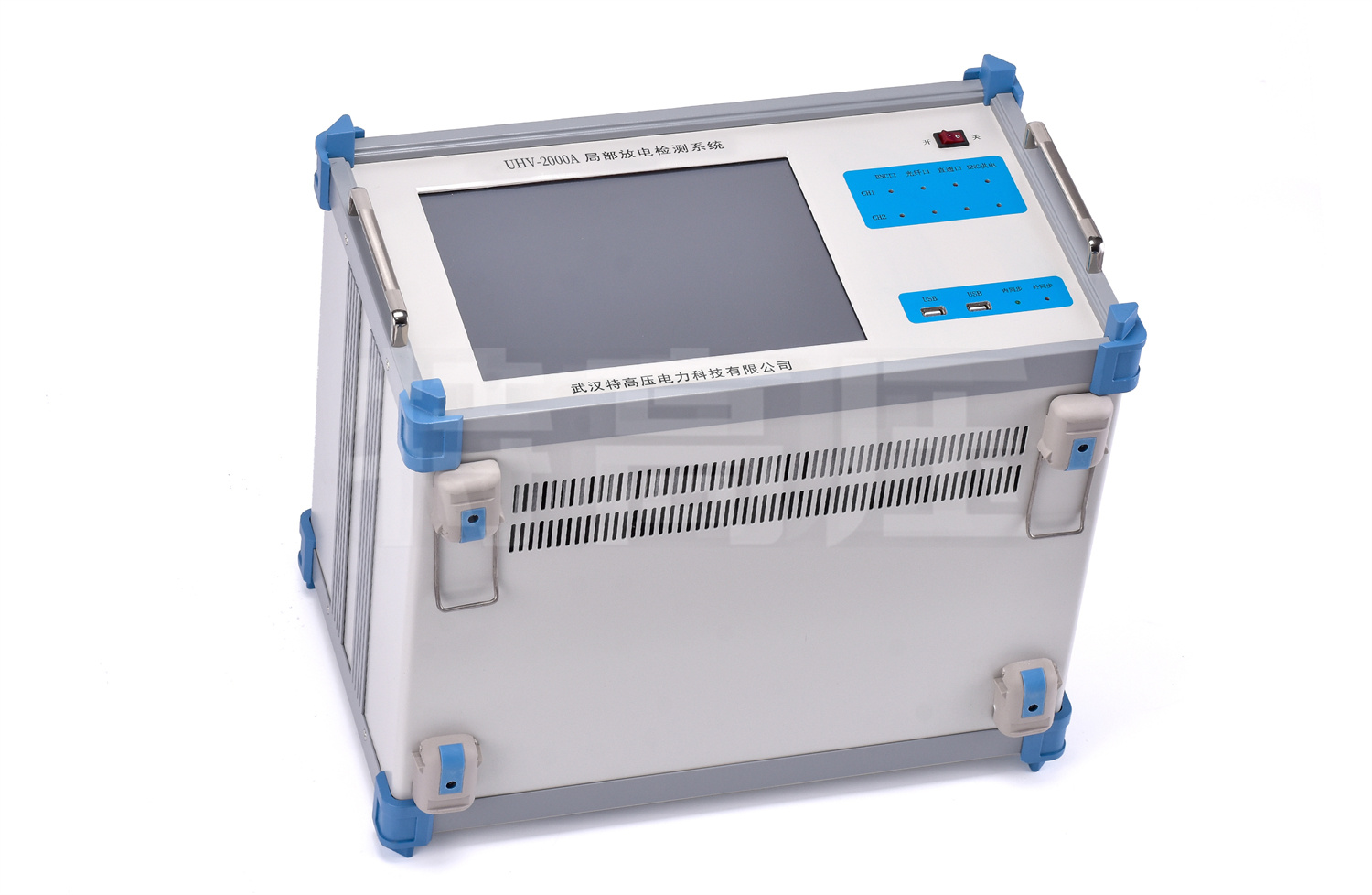

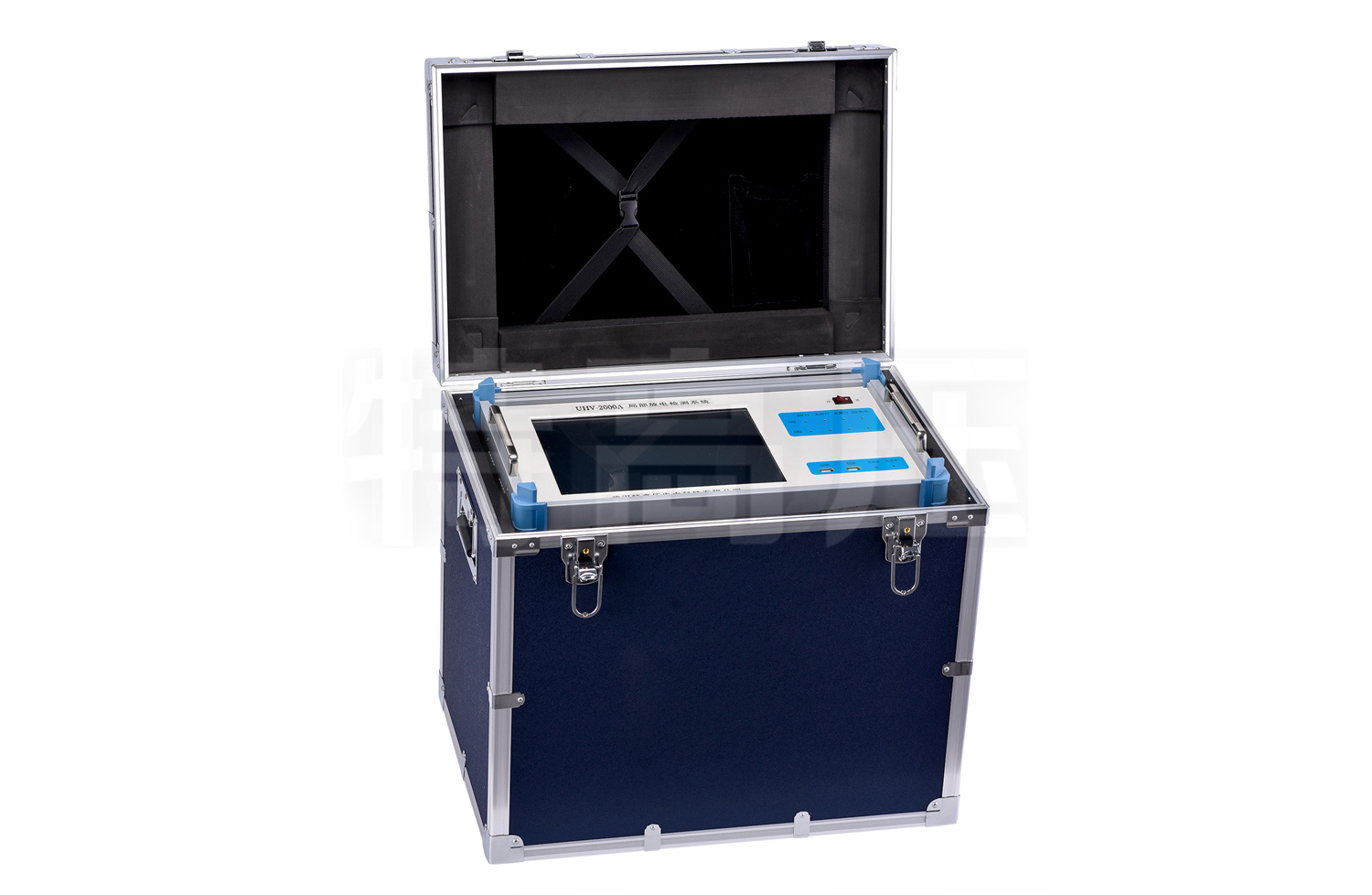

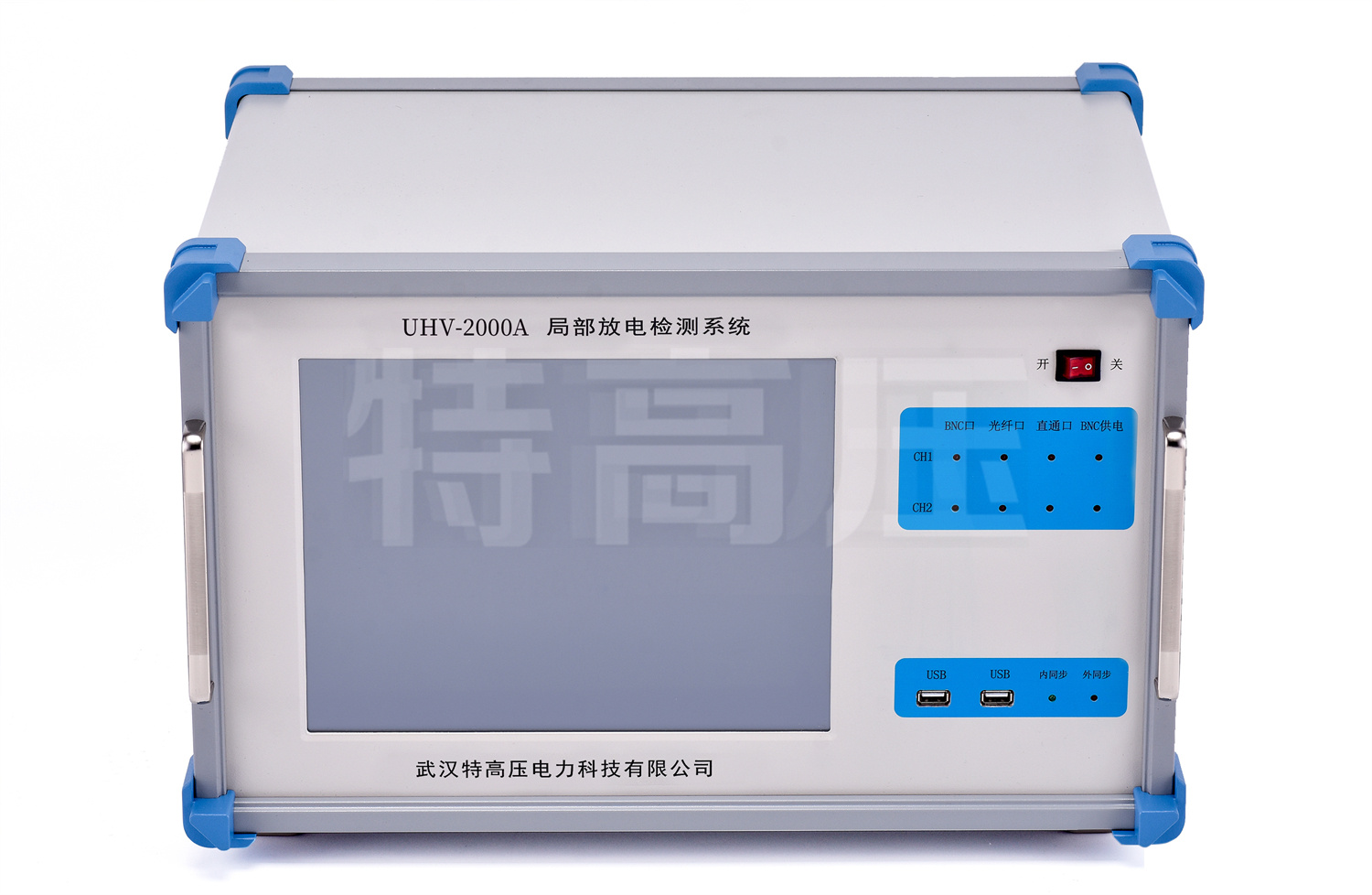

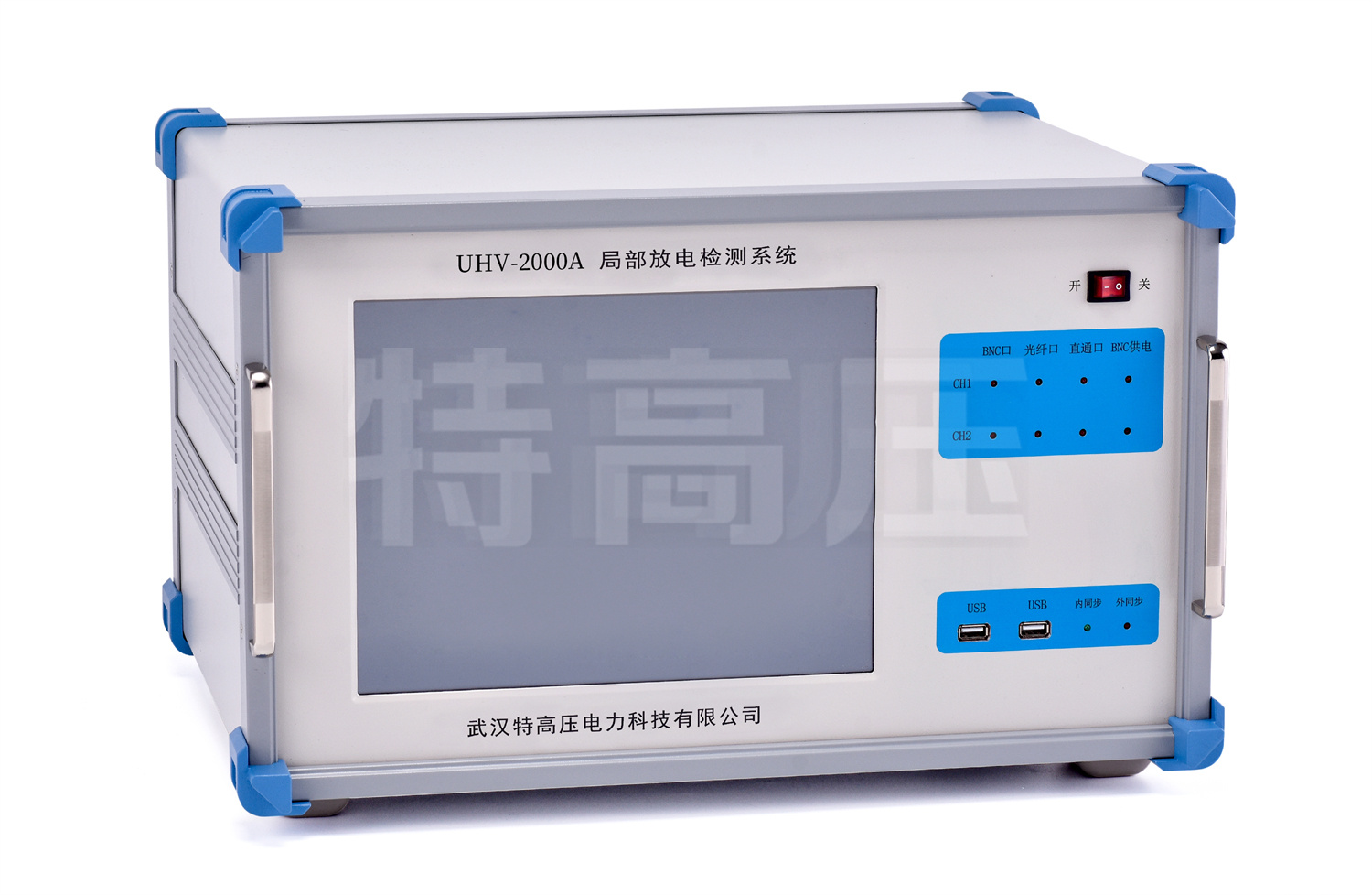

JFD-2000A 局部放电检测系统(图1)JFD-2000A 局部放电检测系统(图2) JFD-2000A 局部放电检测系统(图3)JFD-2000A 局部放电检测系统(图4)JFD-2000A 局部放电检测系统(图5)JFD-2000A 局部放电检测系统(图6)
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
