HTXZ系列 电缆交流耐压串联谐振装置串谐装置、电缆变频串联谐振装置、变频串联谐振电缆耐压试验装置、串联谐振电缆交流耐压试验装置

国内电缆专用便携式变频谐振耐压试验装置

参考标准:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018

  • 采用专用SPWM数字式波形发生芯片及先进的IPM模块
  • 电抗器采用干式环氧浇注
  • 正交非同步固定式载波调制

注:关于产品购买、技术维护等服务,欢迎致电!

串联谐振耐压设备,采用了调节电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。

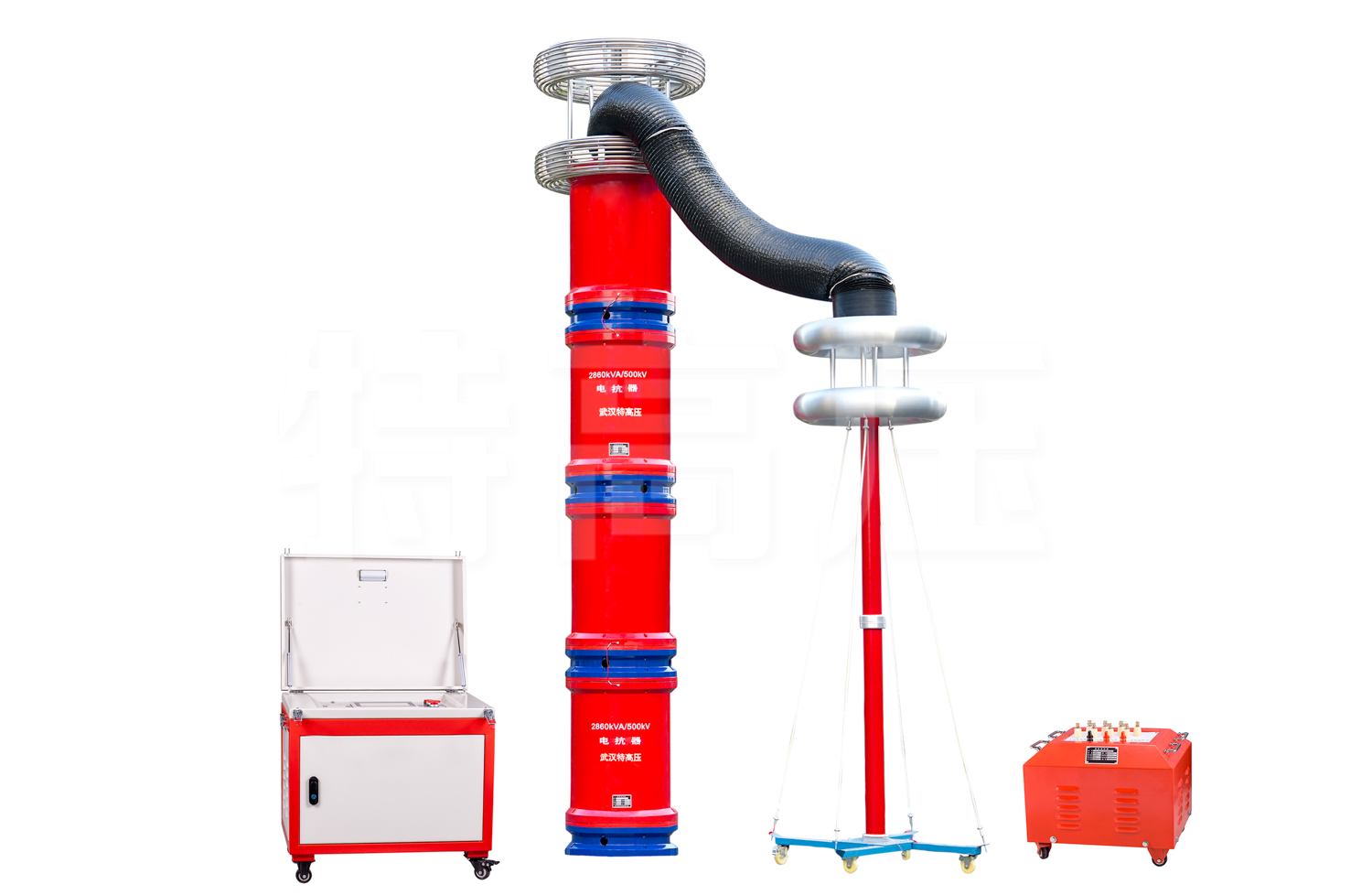

串联谐振耐压设备由调频调压电源、励磁变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点:

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振励磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的隐患。

5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。

产品别称:变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、电缆耐压串联谐振装置、串联谐振耐压设备

        产品参数

技术参数

额定输出电压0~220kV(AC有效值)及以下
输出频率30~300Hz
谐振电压波形纯正弦波,波形畸变率≤1.0%
满负载工作时间连续工作时间60min
系统品质因素最大负载下≥20
频率调节细度0.1Hz
不稳定度≤0.01%
工作电源单相220V或三相380V±10%,工频50Hz±5%
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生。

  • 2、本系统要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运。

  • 3、电源采用220V单相电源或380V三相电源,方便现场取电。

  • 4、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。

  • 5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器,在单体重量超过100kg时,可选配我公司专用小型电动吊车。

  • 6、操作界面支持语言切换功能,可同时支持多国语言自由切换,默认为中英文切换,其它语言可定制。

  • 7、系统内置串联谐振参数计算器,可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流,以及电缆电容量。

串联谐振耐压设备串联谐振耐压设备串联谐振耐压设备串联谐振耐压设备串联谐振耐压设备串联谐振耐压设备串联谐振耐压设备串联谐振耐压设备

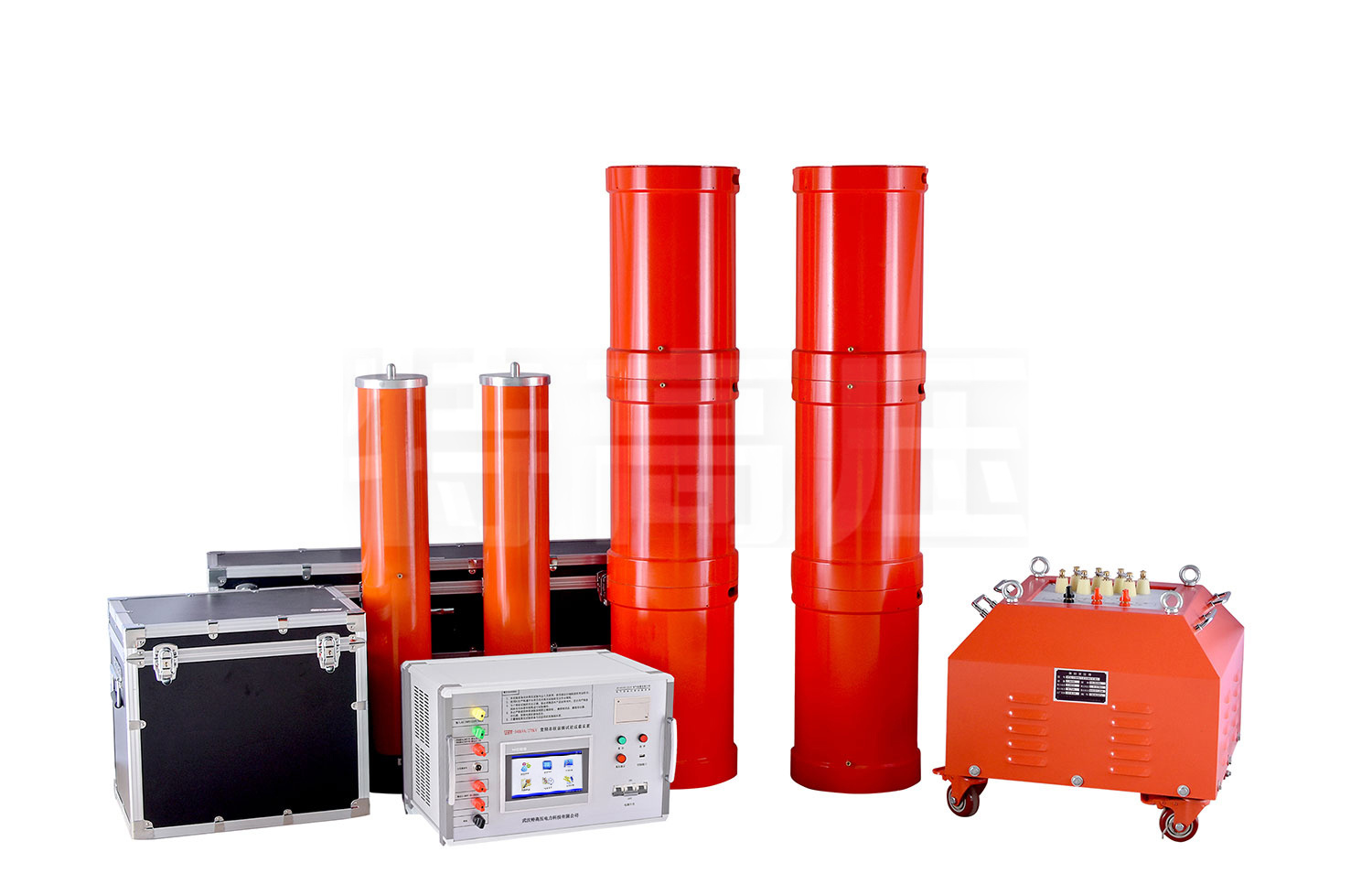

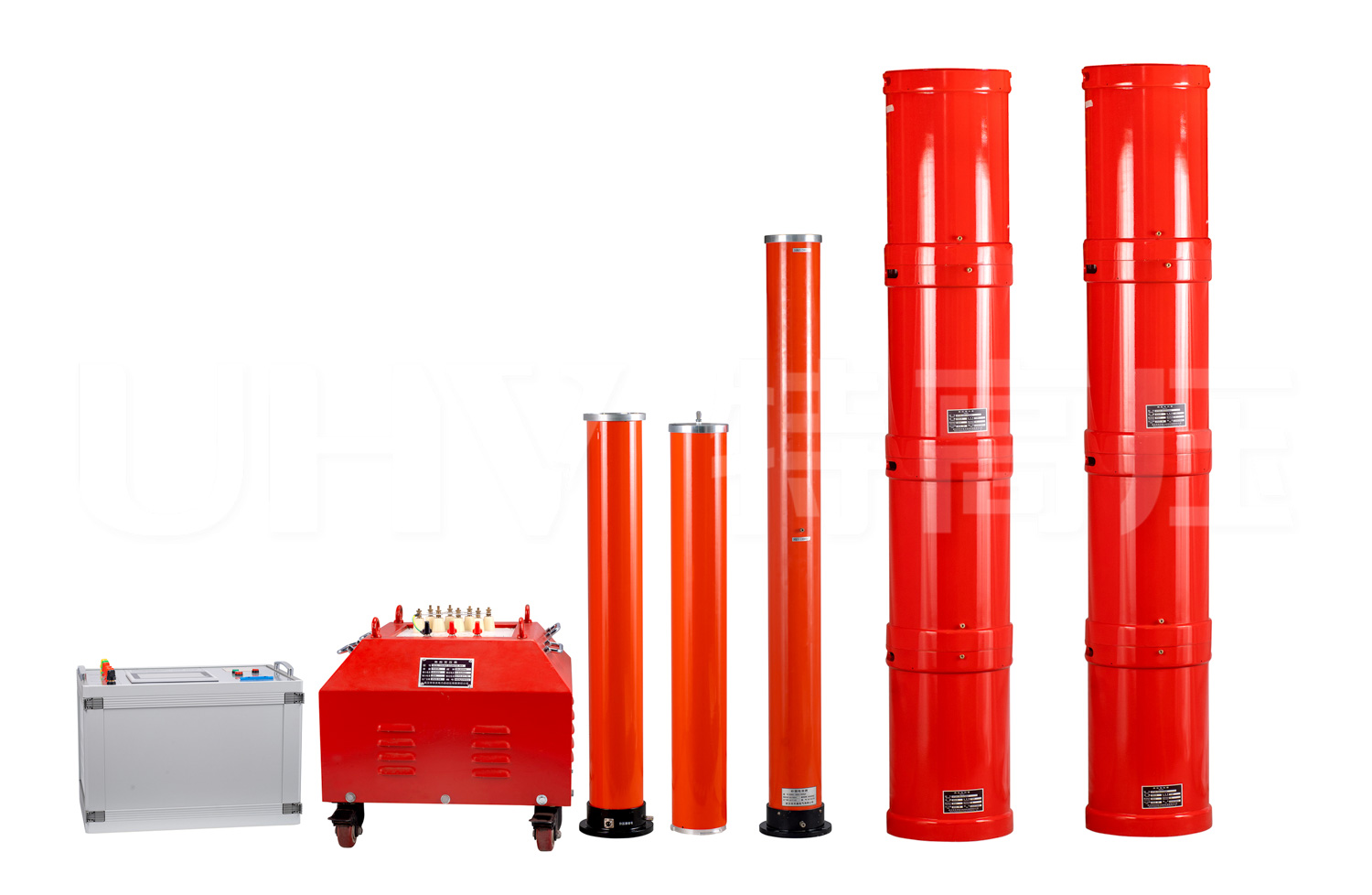

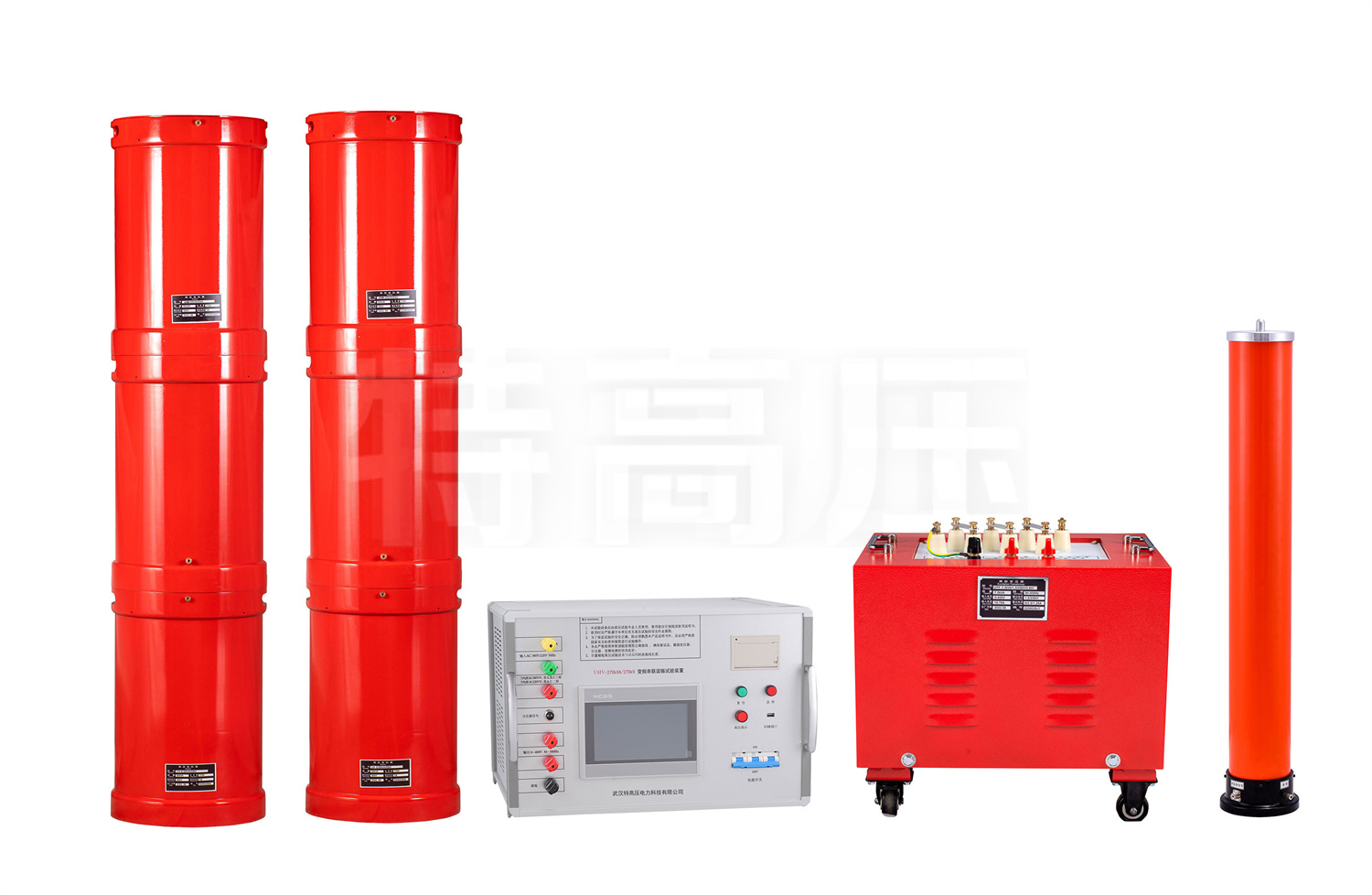

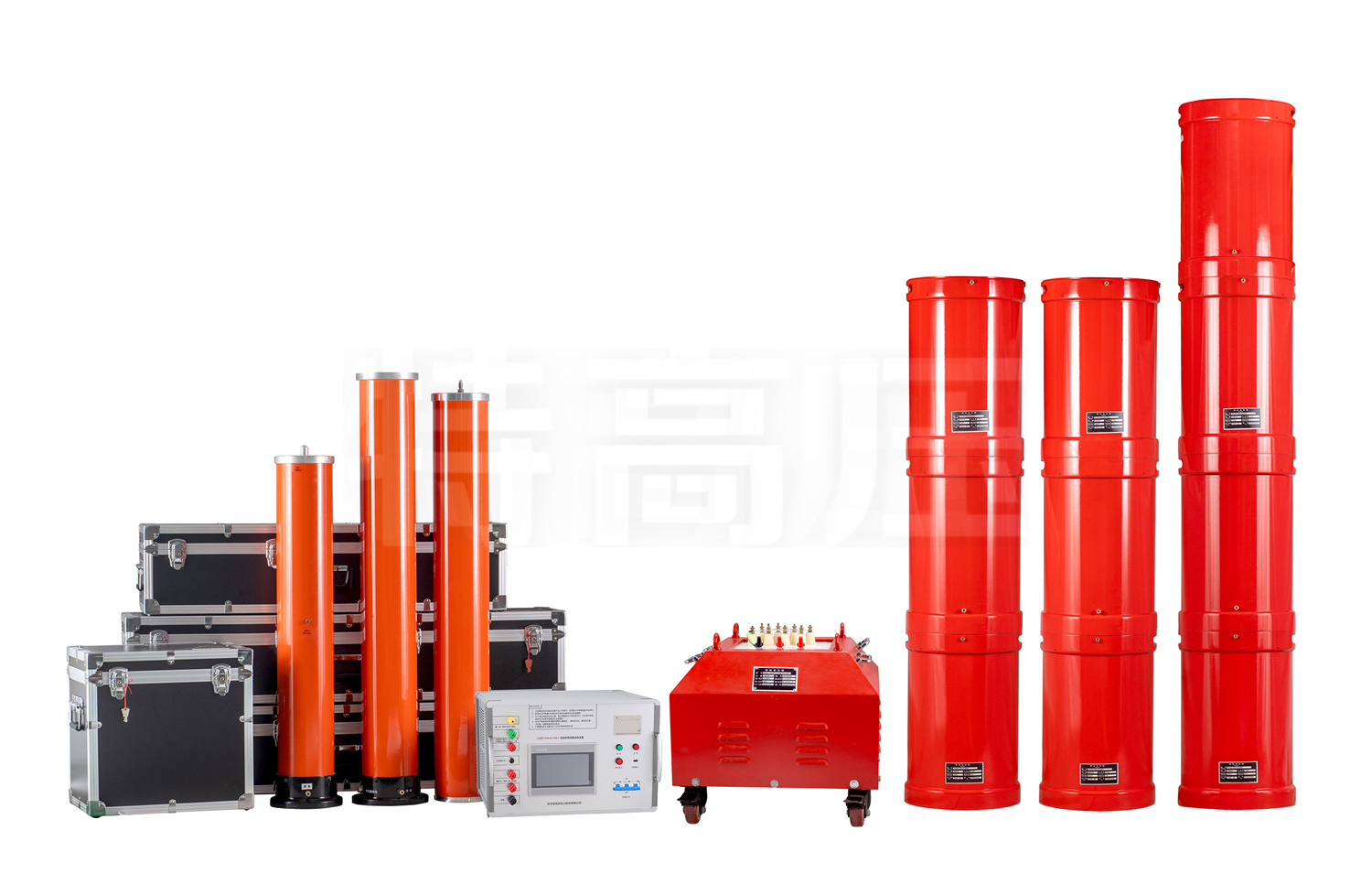

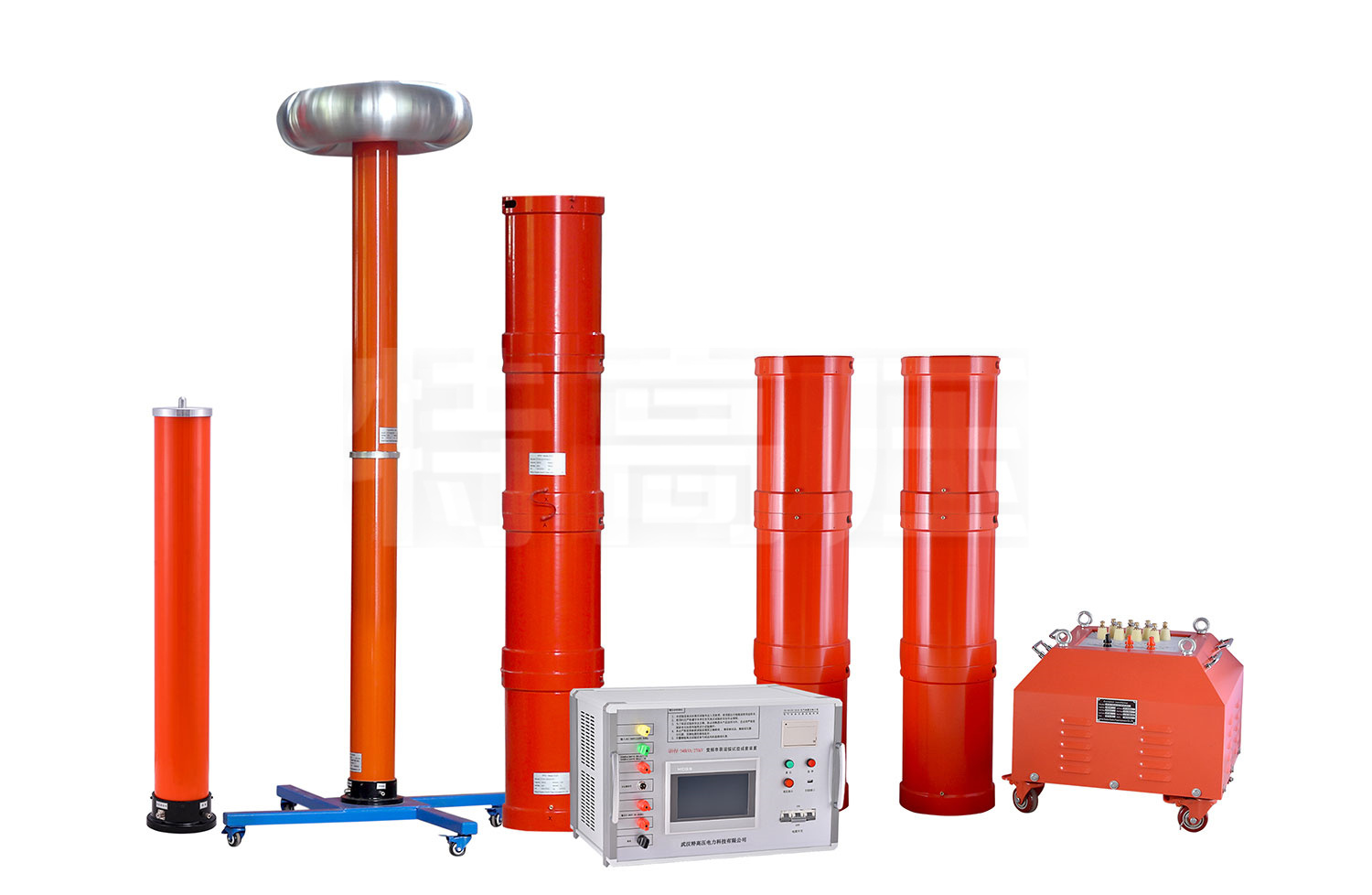

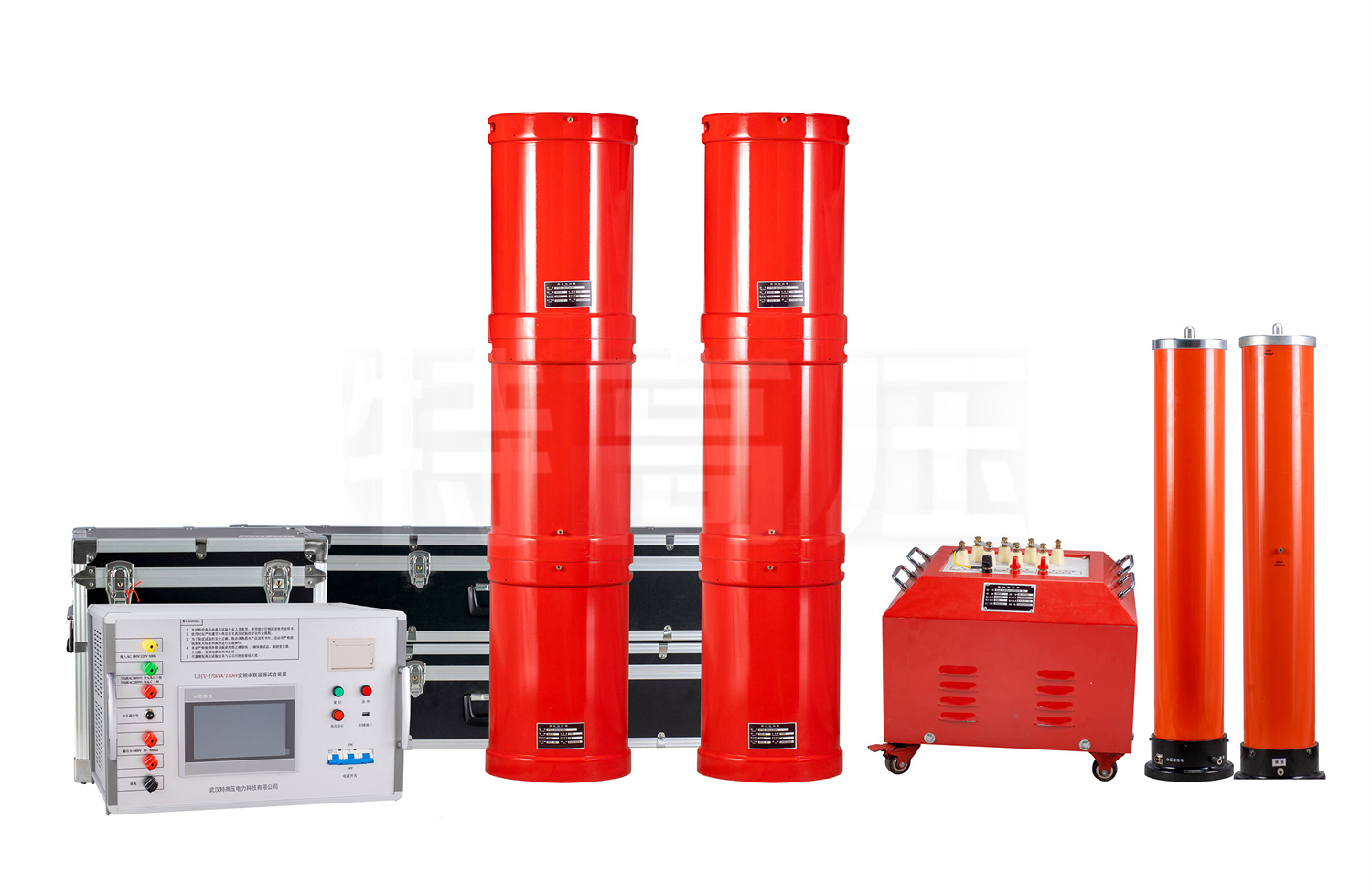

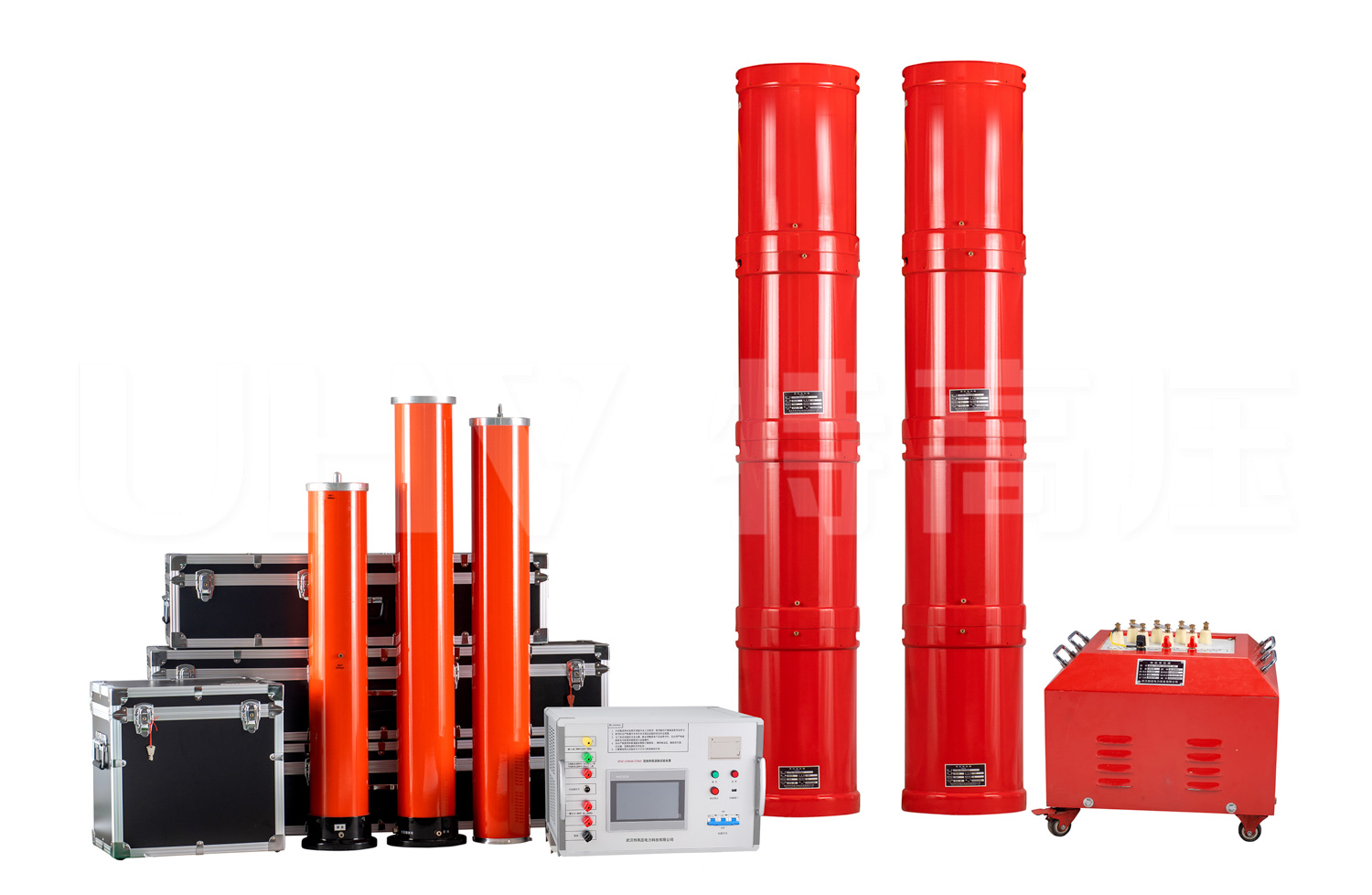

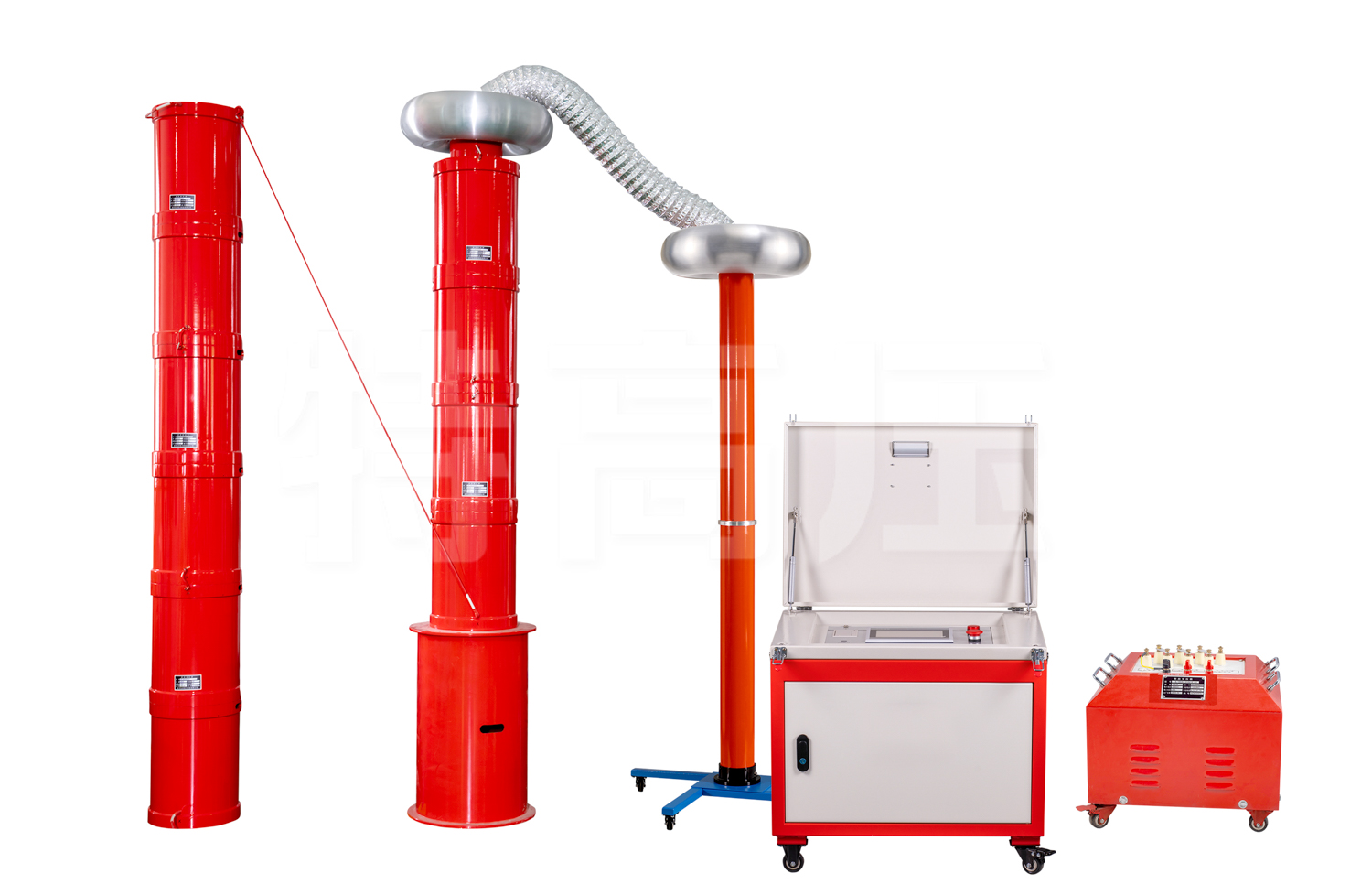

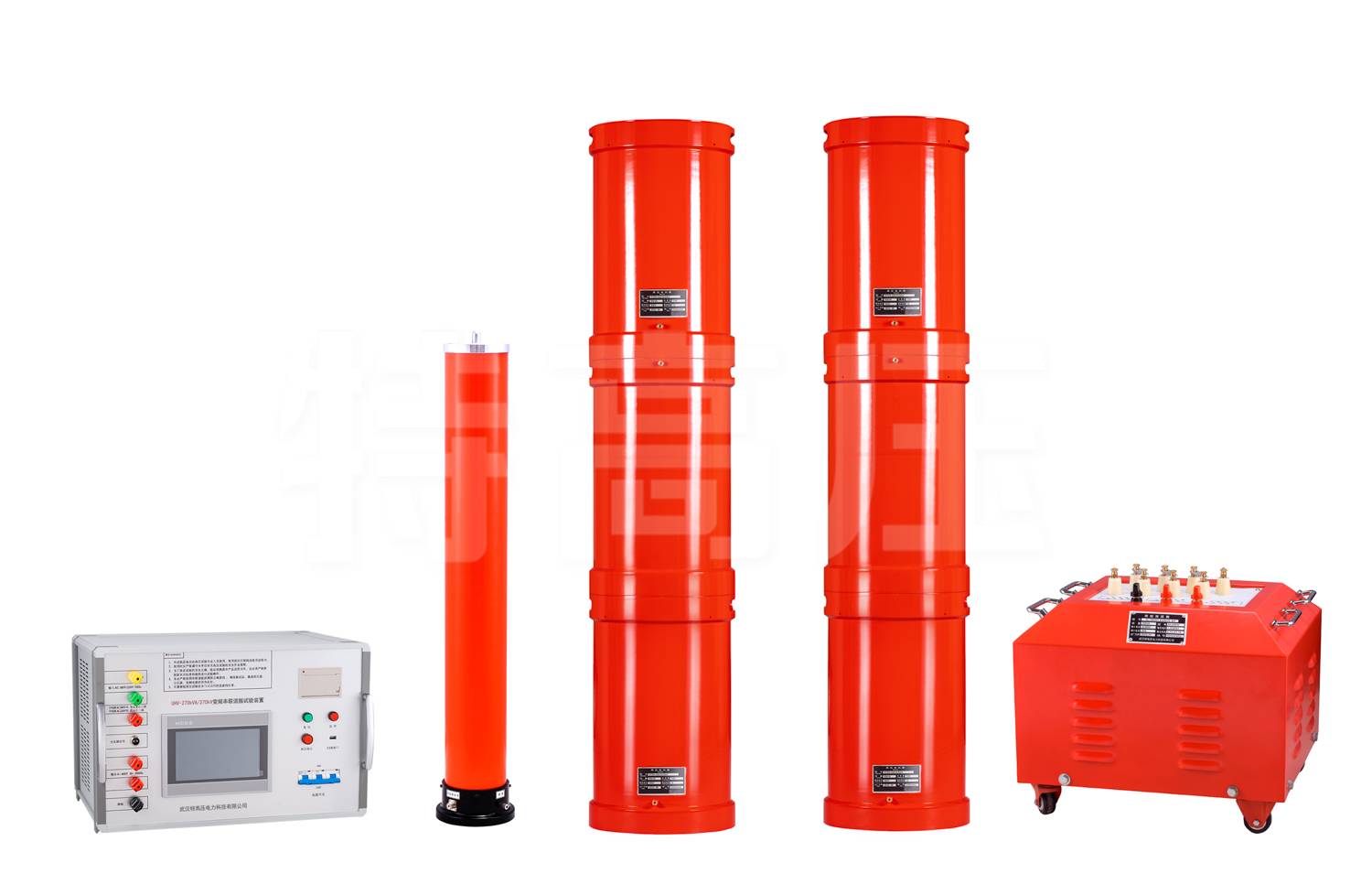

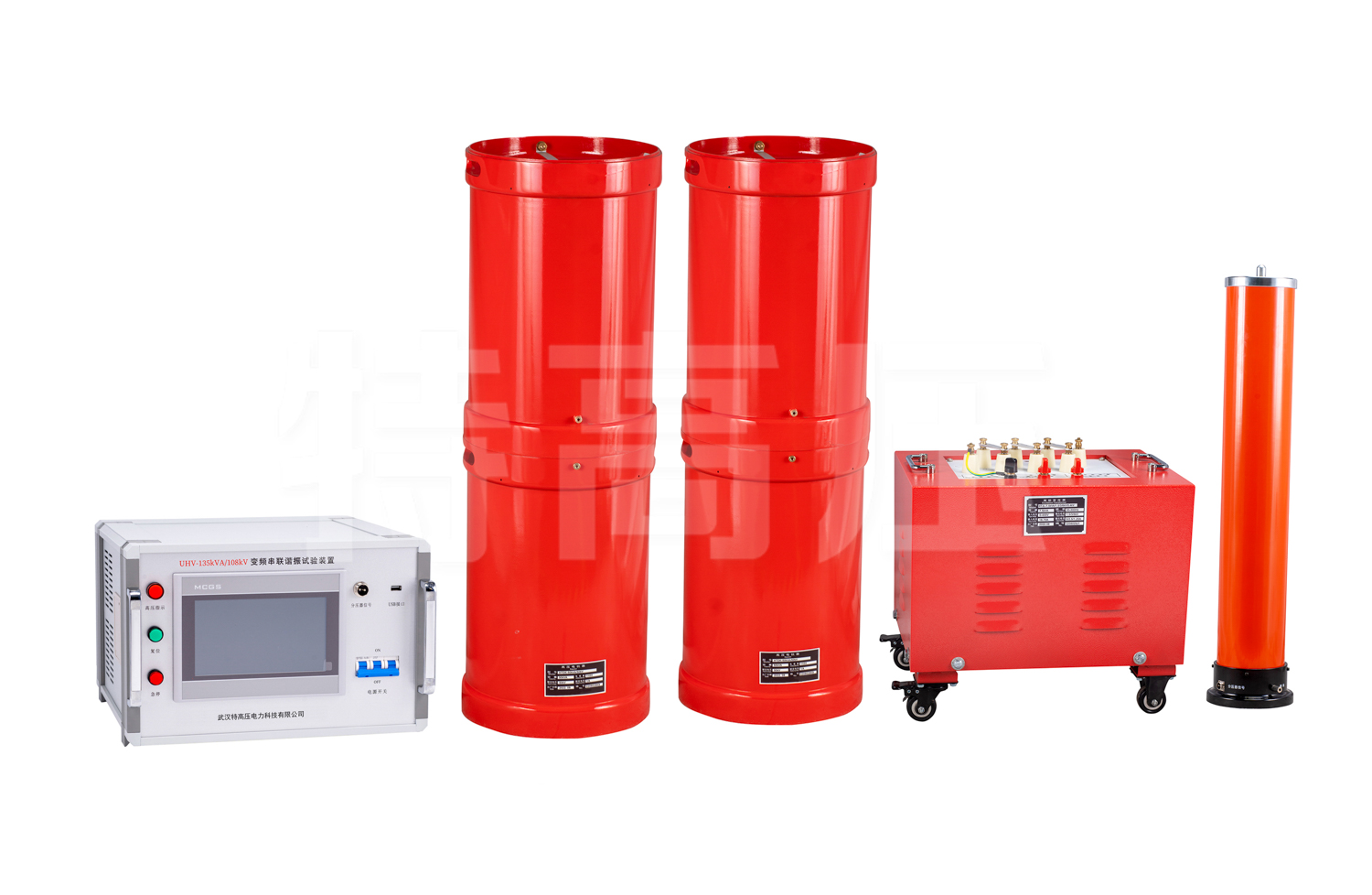

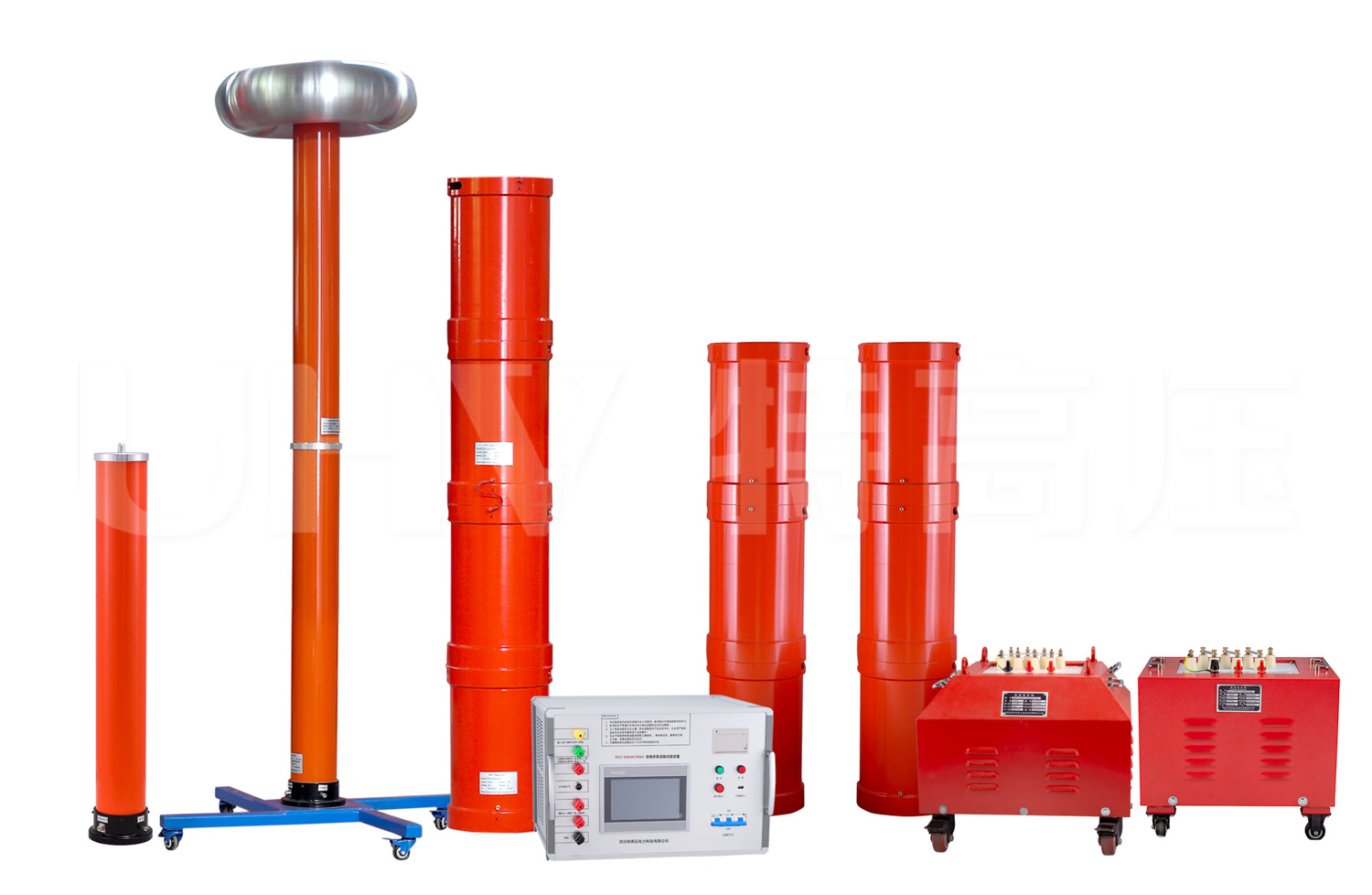

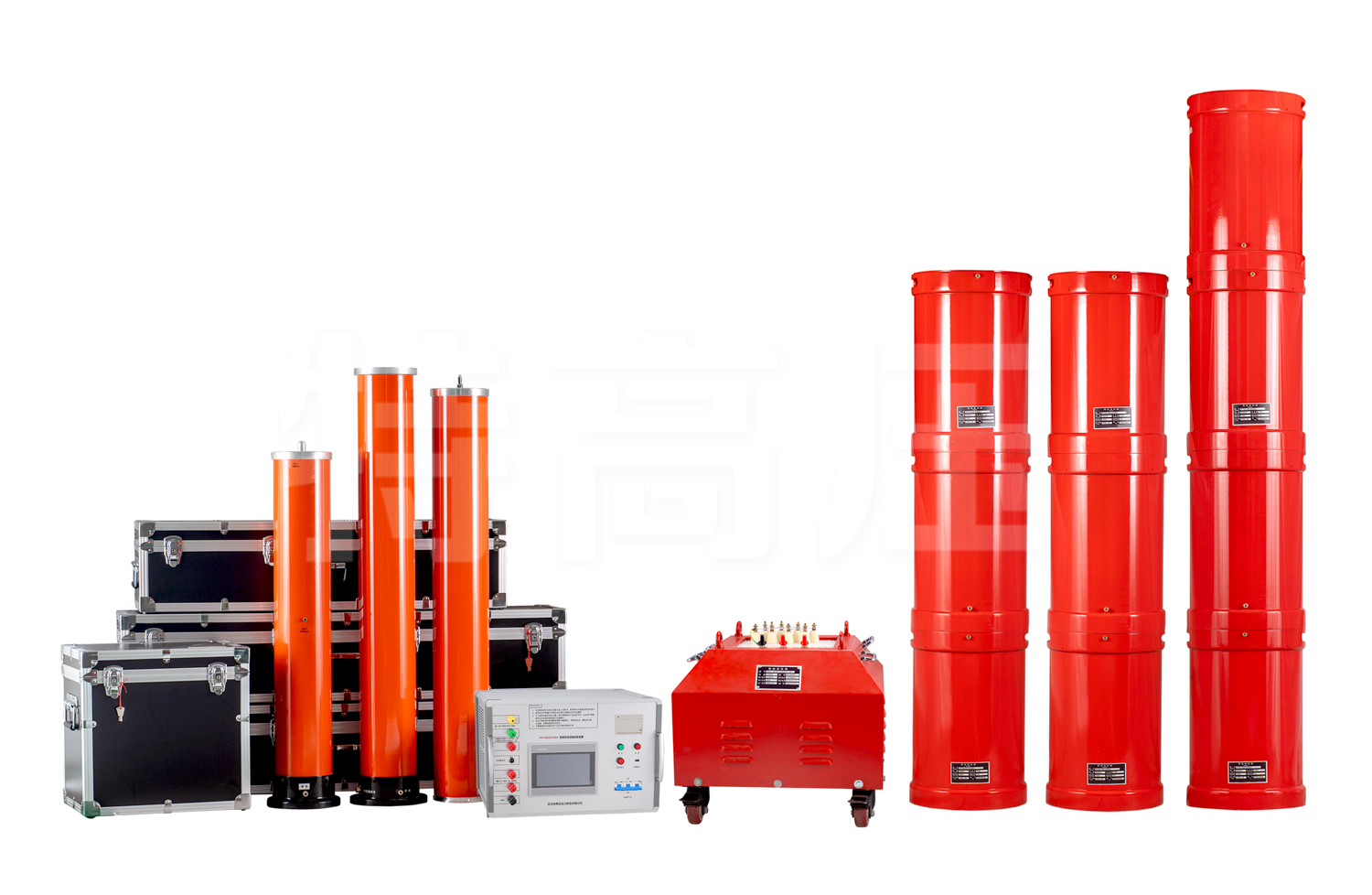

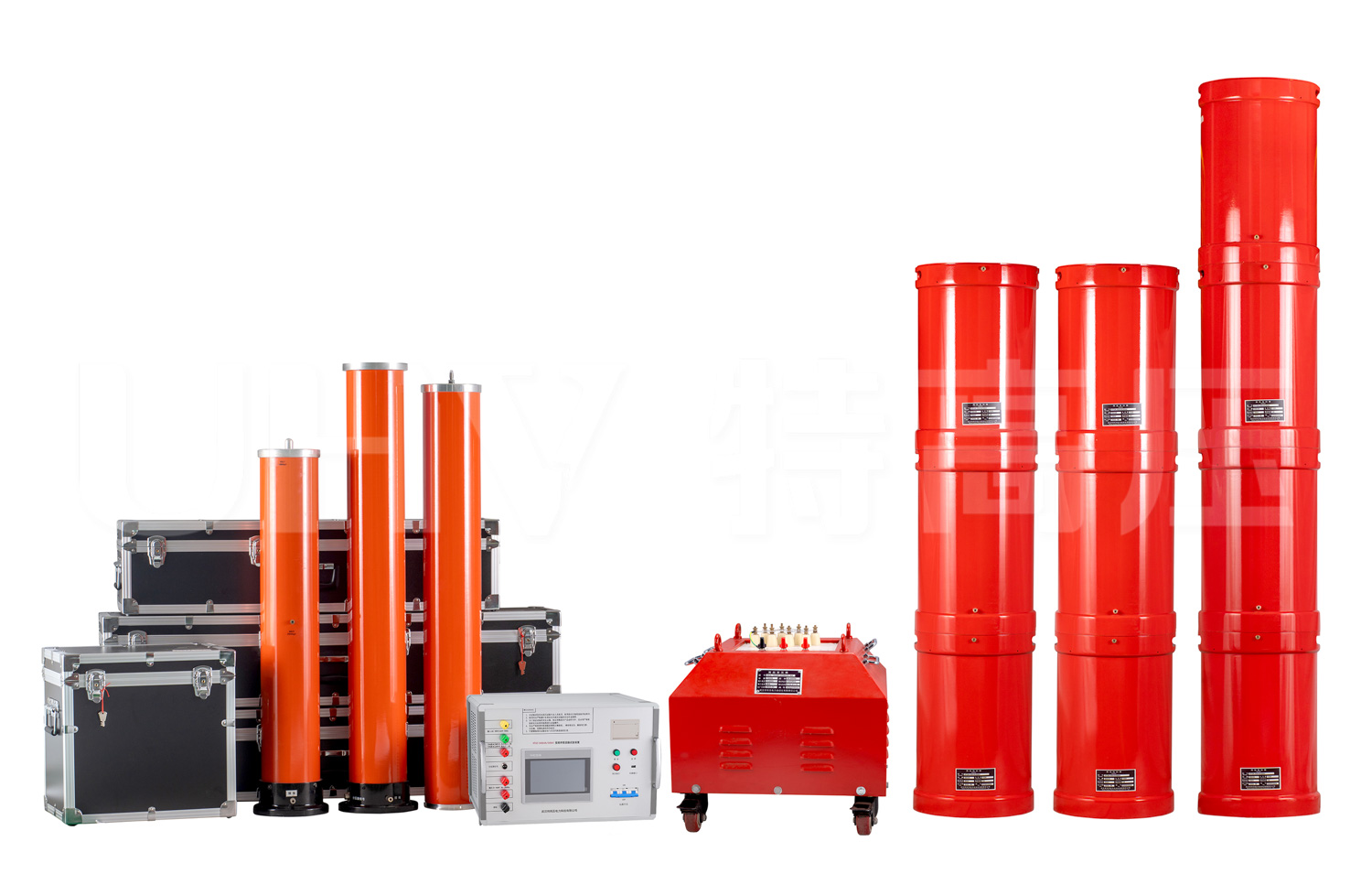

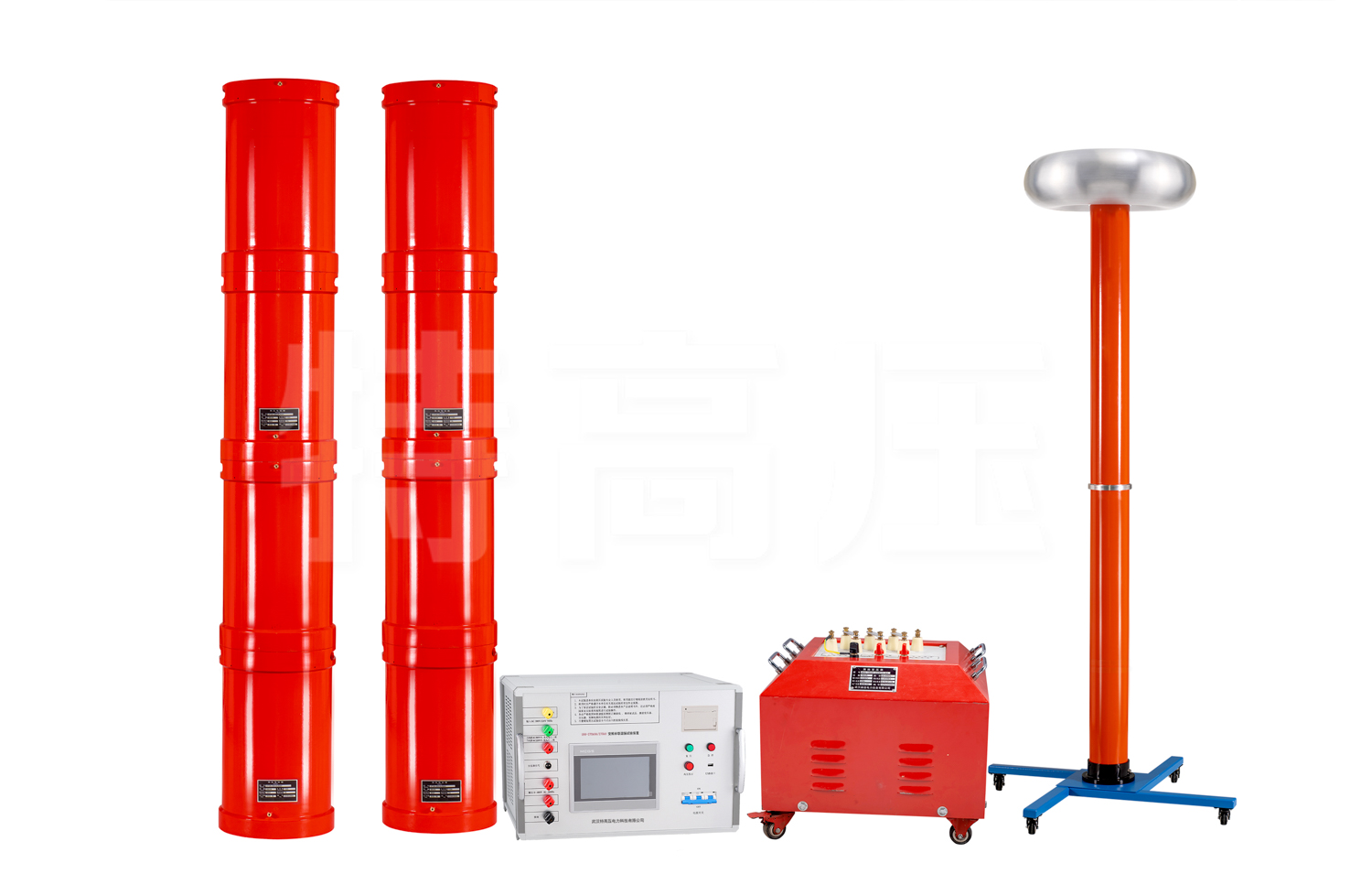

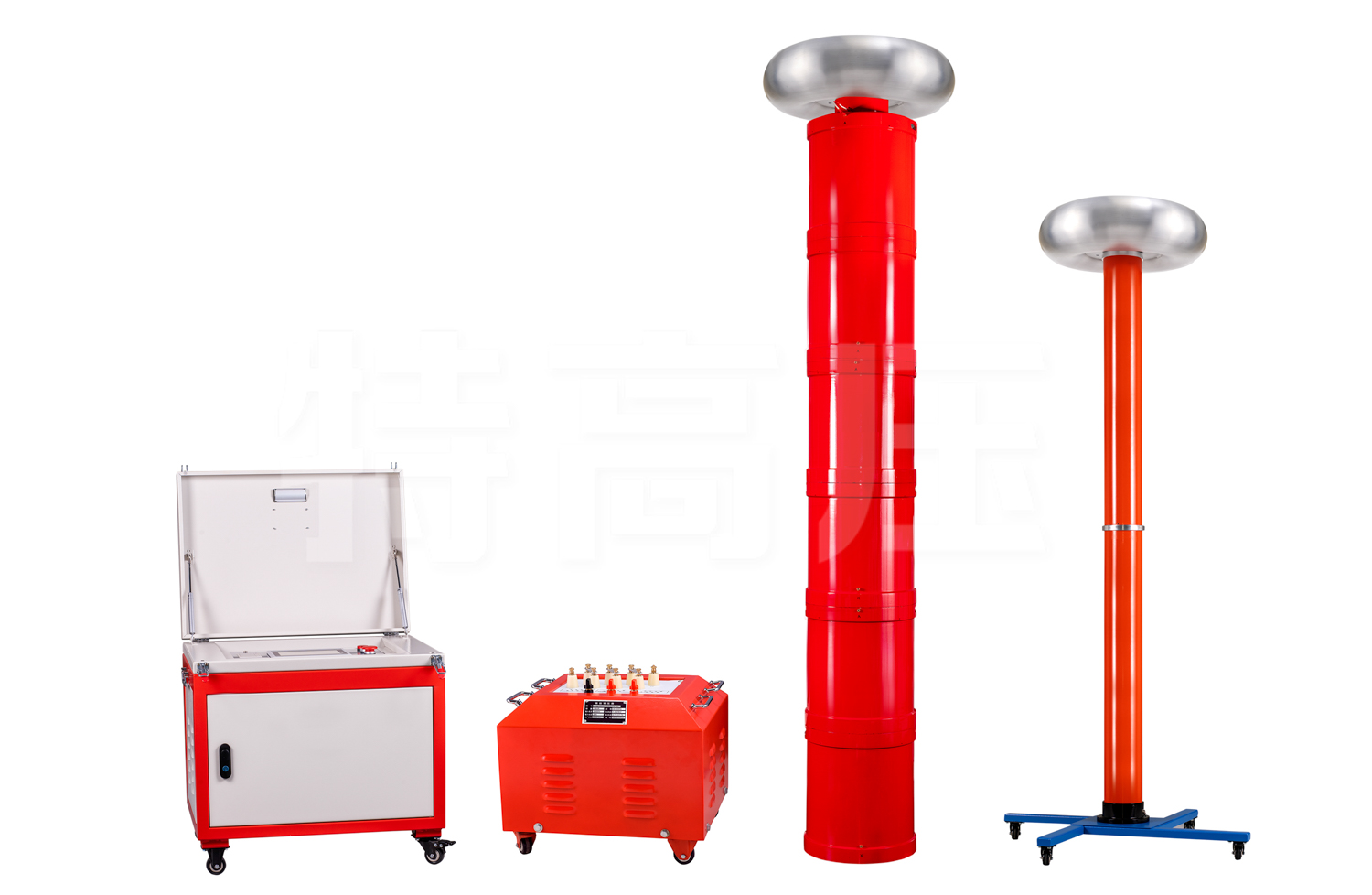

产品图集
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
