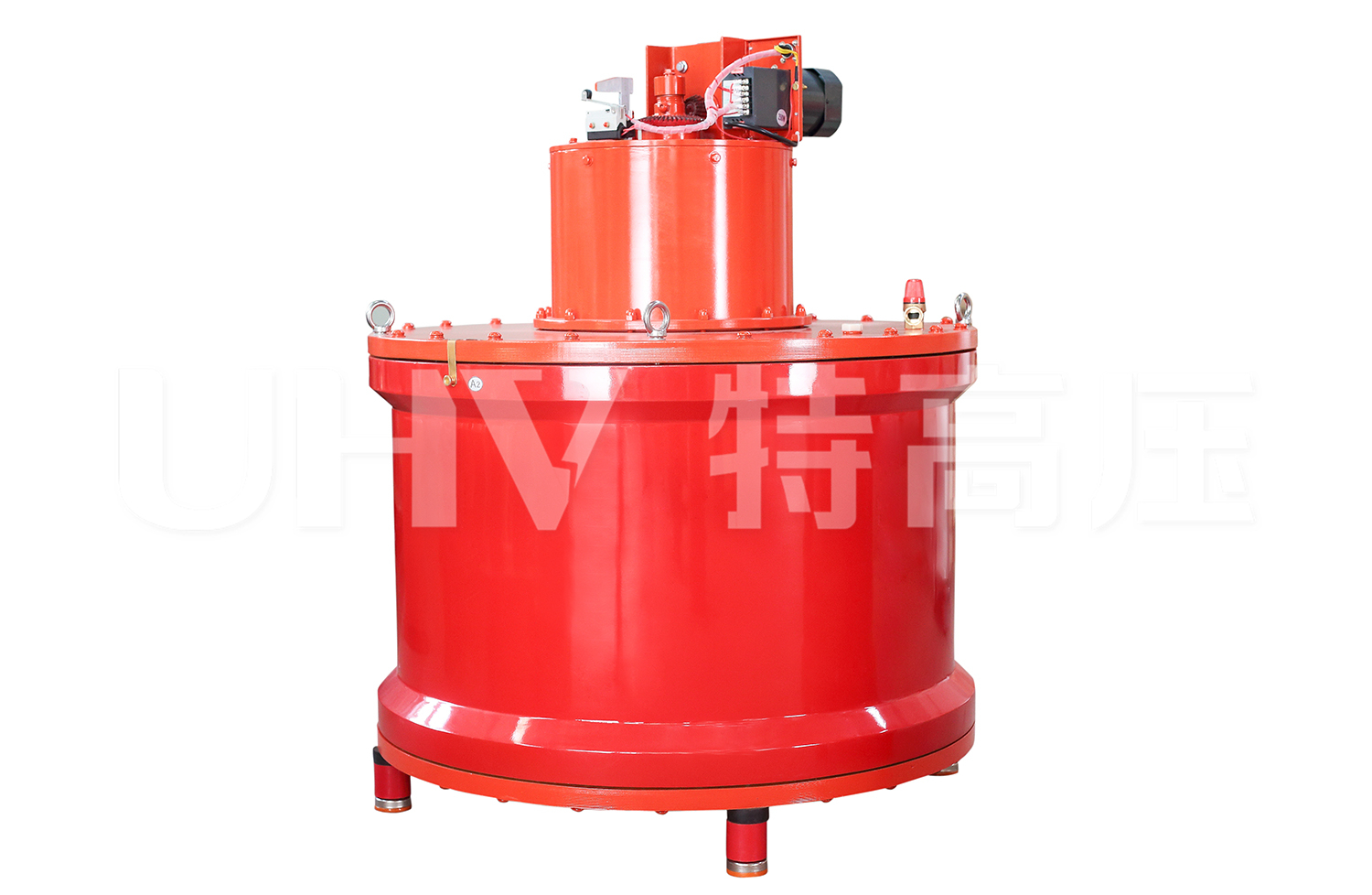

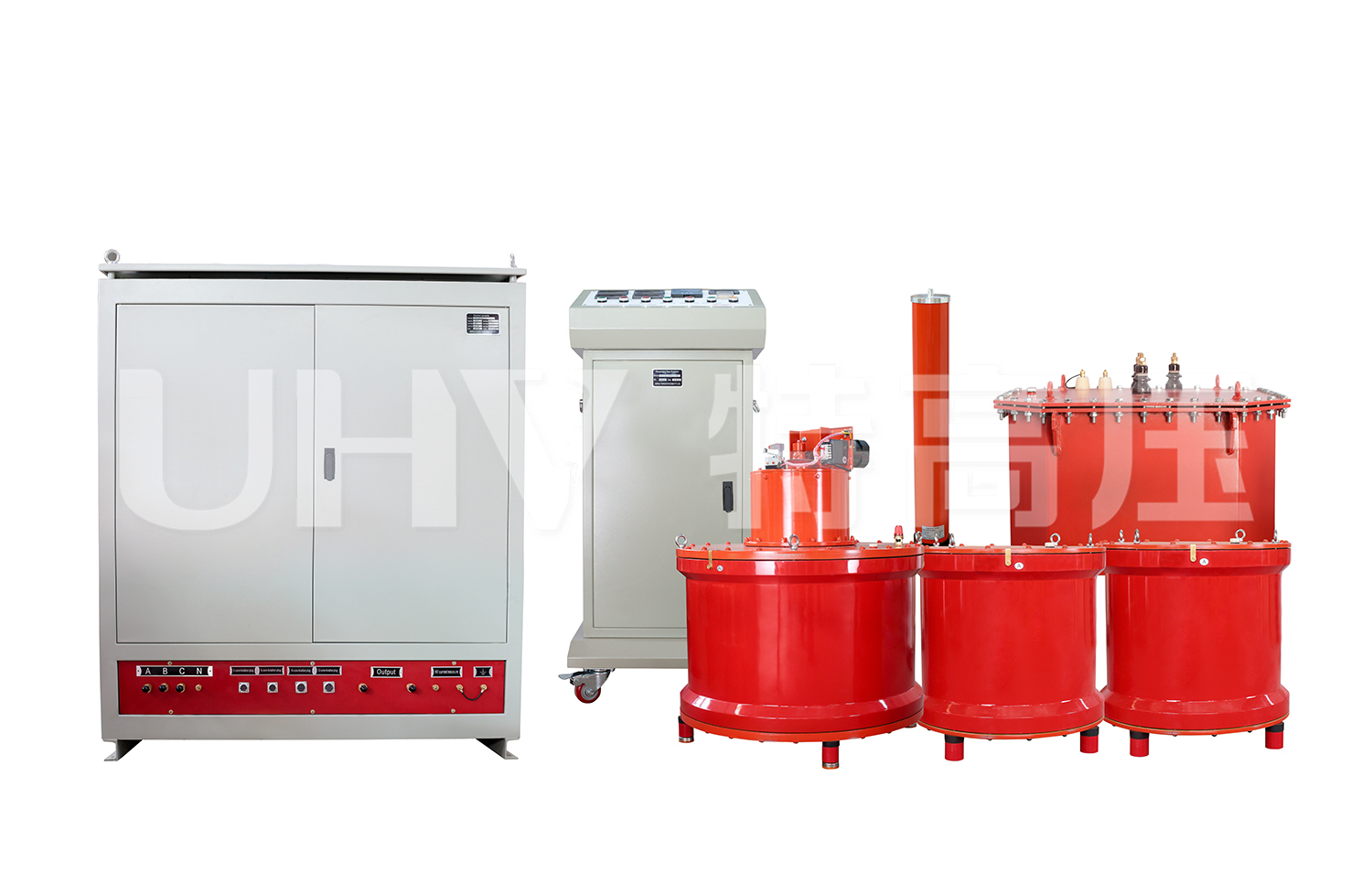

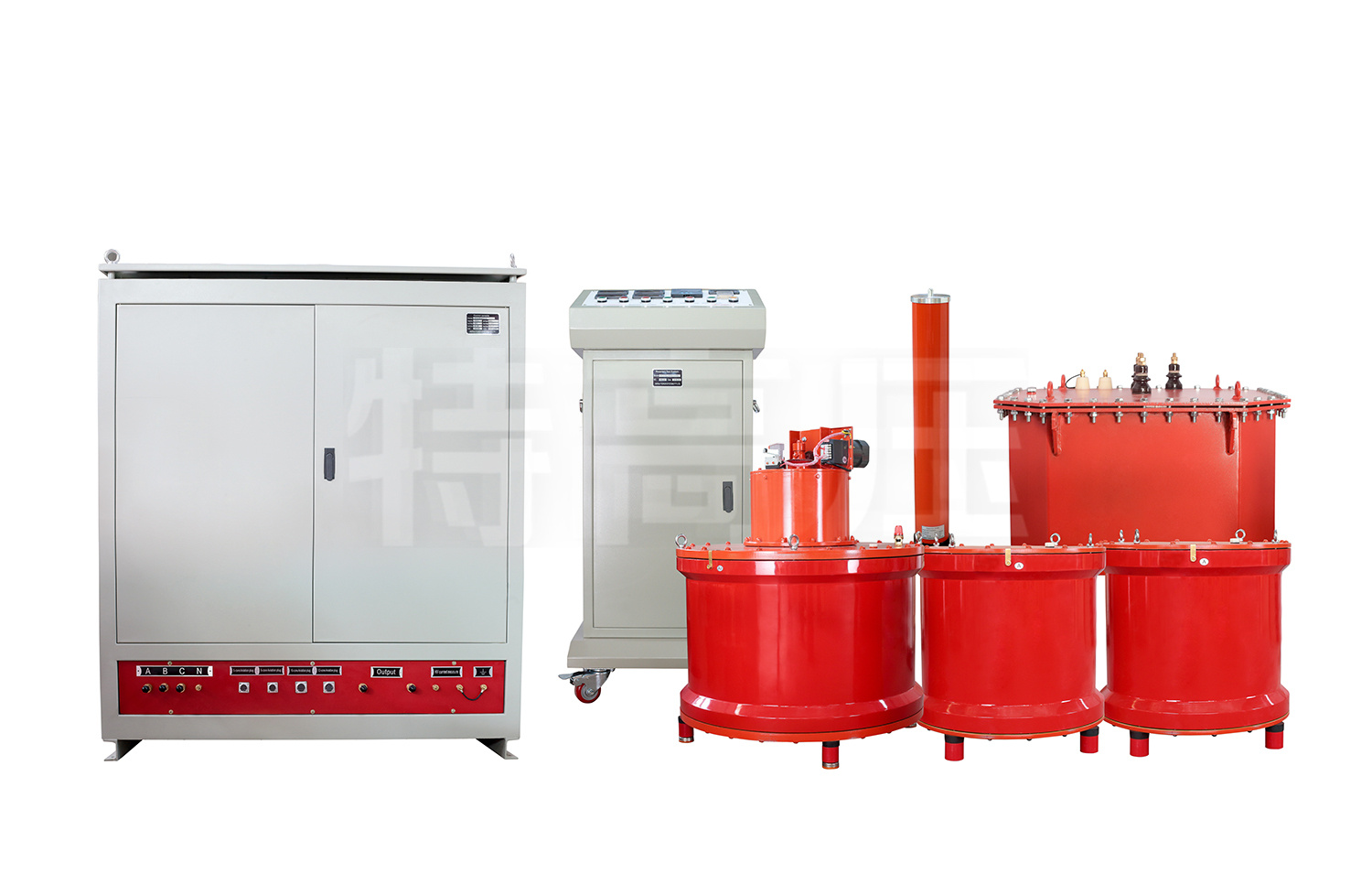

UHV(L) 调感式工频串联谐振耐压装置

主要针对单机容量在250MW及以下水力发电机的交流耐压试验

参考标准:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018

  • 输出电压的波形畸变率(THD)优于现有所有类型的交流耐压设备
  • 有效防止闪络或击穿,闪络后自动熄弧
  • 工频耐压测试仪输出容量大,所需电源容量小

注:关于产品购买、技术维护等服务,欢迎致电!

随着电力系统的发展,运行设备的容量越来越大,如火力发电机组,单机容量已超过1000MW,水力发电机组,单机最大容量已达800MW;这些设备的交流工频耐压试验,如果用传统的试验设备(即工频试验变压器),则由于试验需要的容量大,试验变压器、调压器十分笨重,大容量试验电源在现场也很难解决,现场试验极不方便。工频耐压测试仪,无论从试验电源容量、设备重量、试验波形及投资等方面都具有优势。工频耐压测试仪主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

产品别称:工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式工频谐振耐压装置、工频耐压测试仪

产品参数

技术参数

额定输出电压 0~60kV(AC有效值)及以下
输出频率 50Hz
谐振电压波形 纯正弦波,波形畸变率≤1%
工作制 满功率连续工作时间1min
品质因素 10~40
最大试验容量 3000kVA及其以下
工作电源 380V±15%、工频50Hz

系列产品配置(适用范围(出口电压20kV及以下电压的发电机或电机的交流耐压试验,试验频率:50Hz))

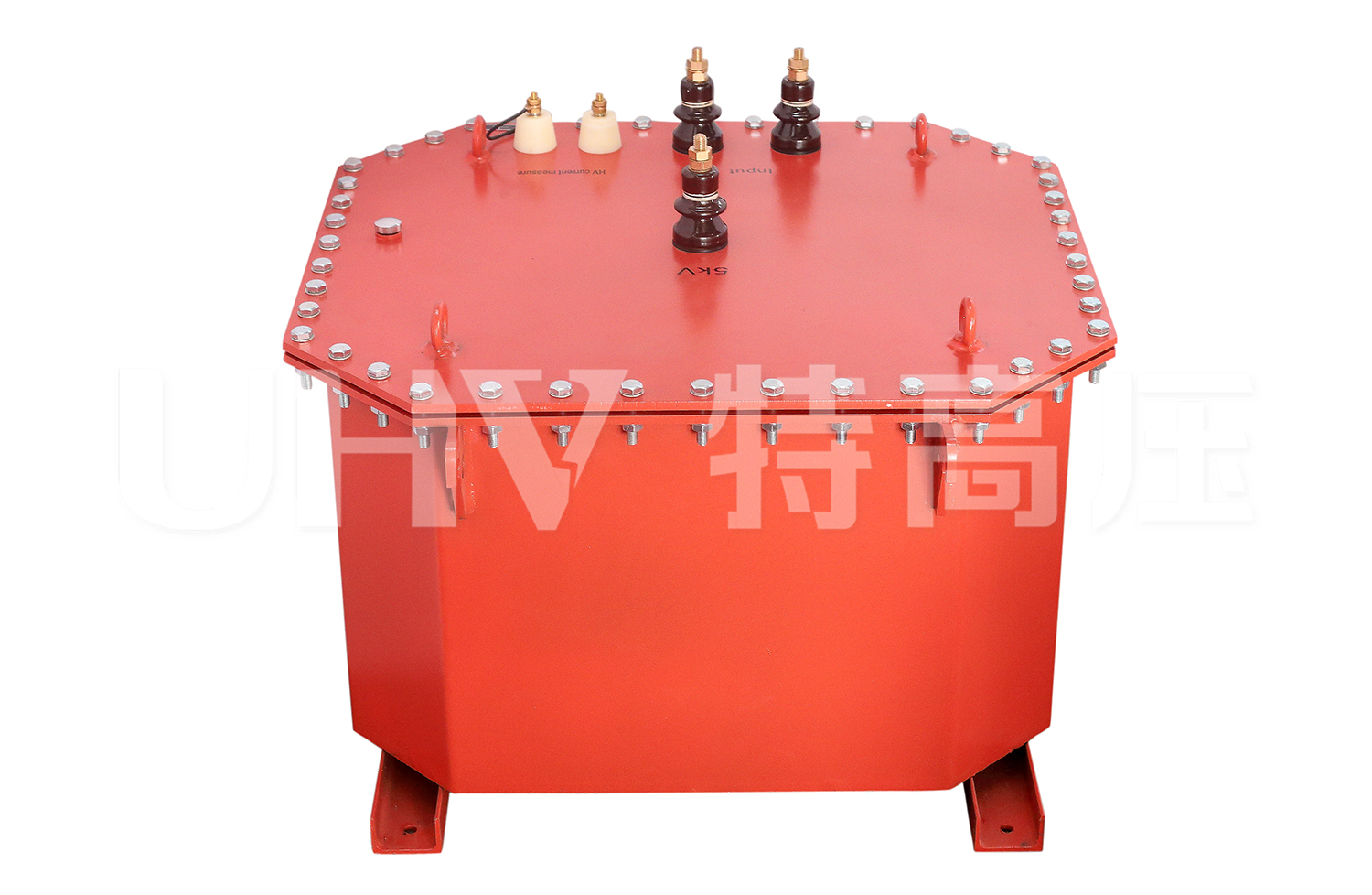

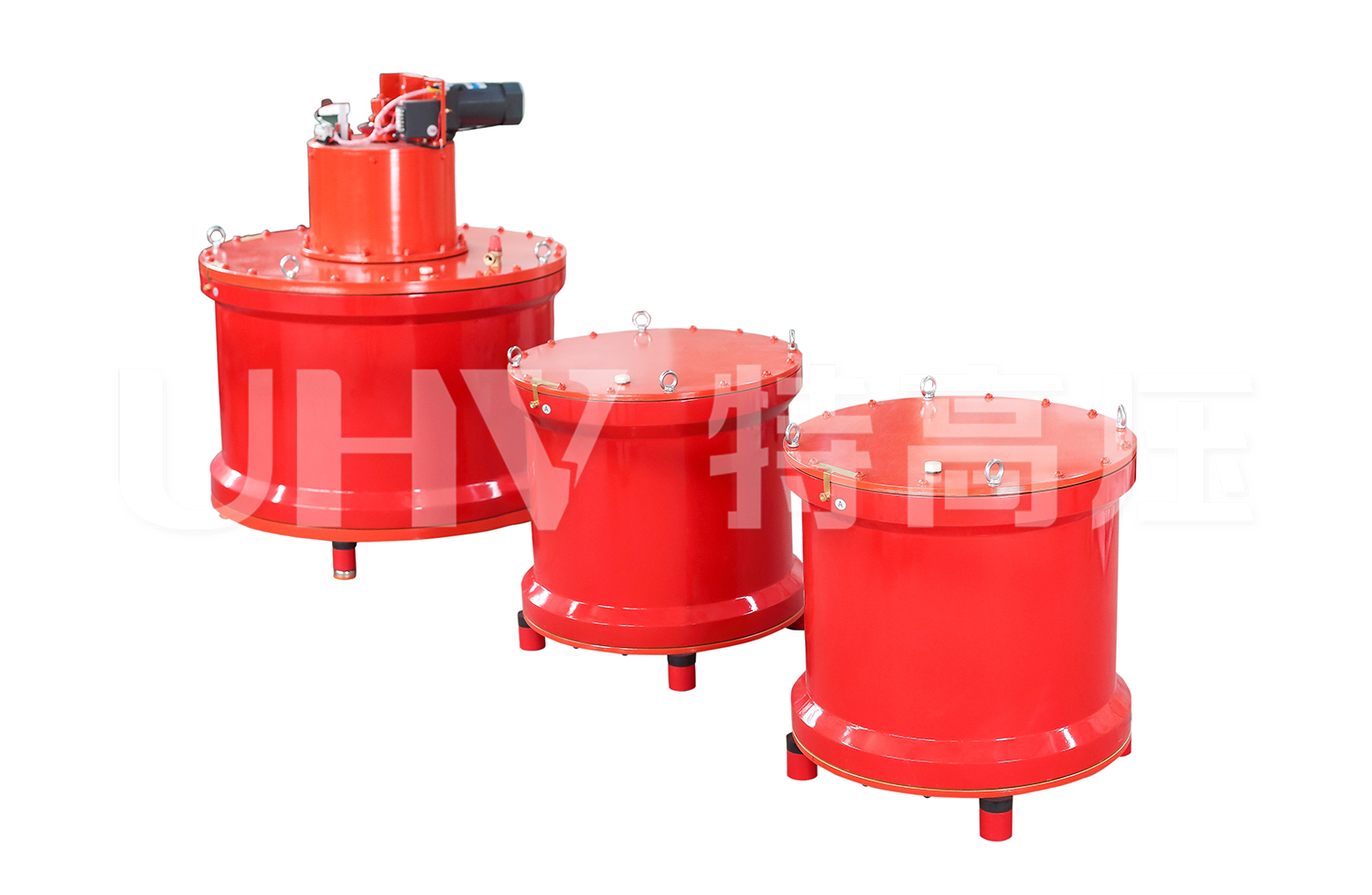

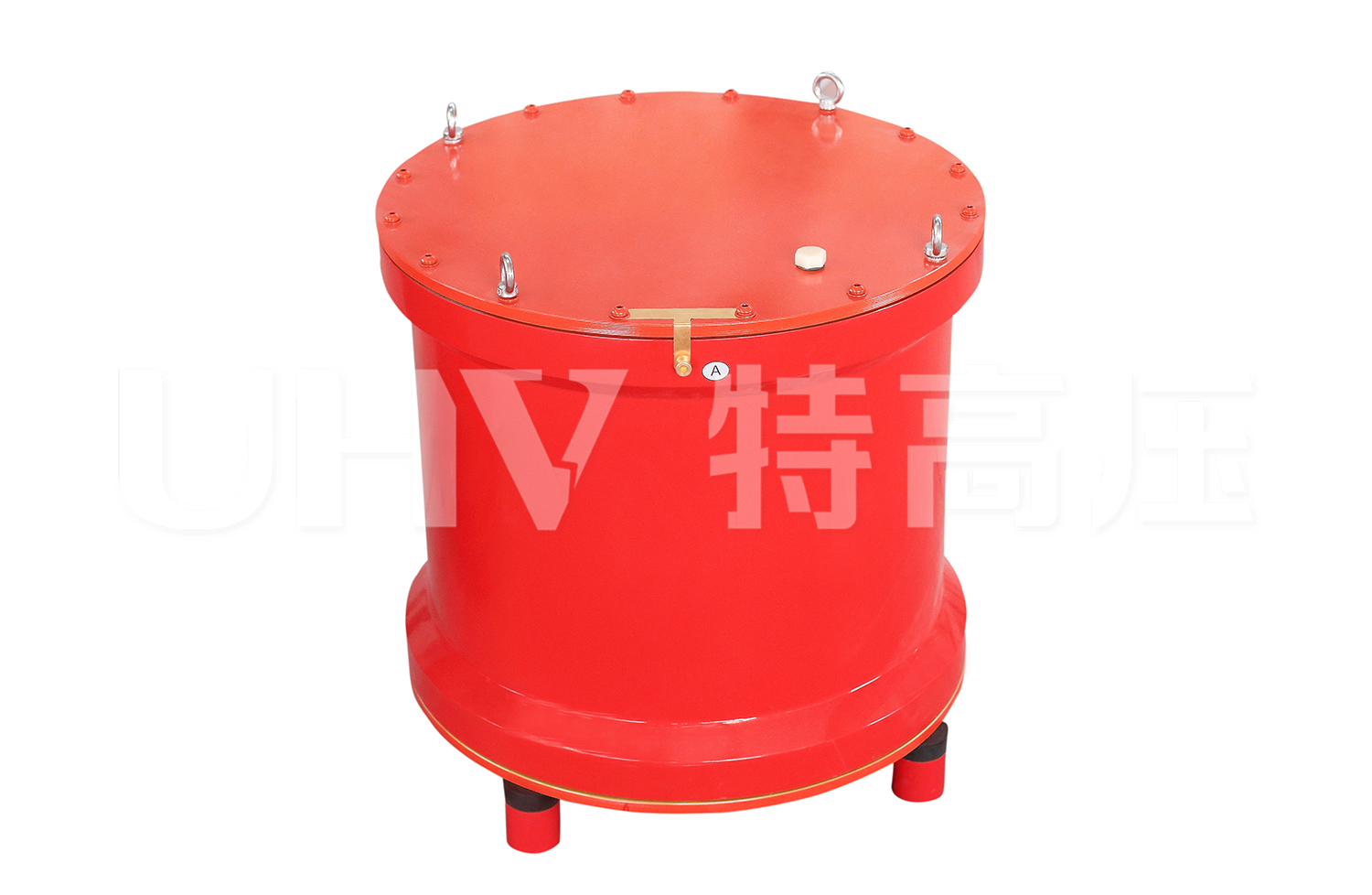

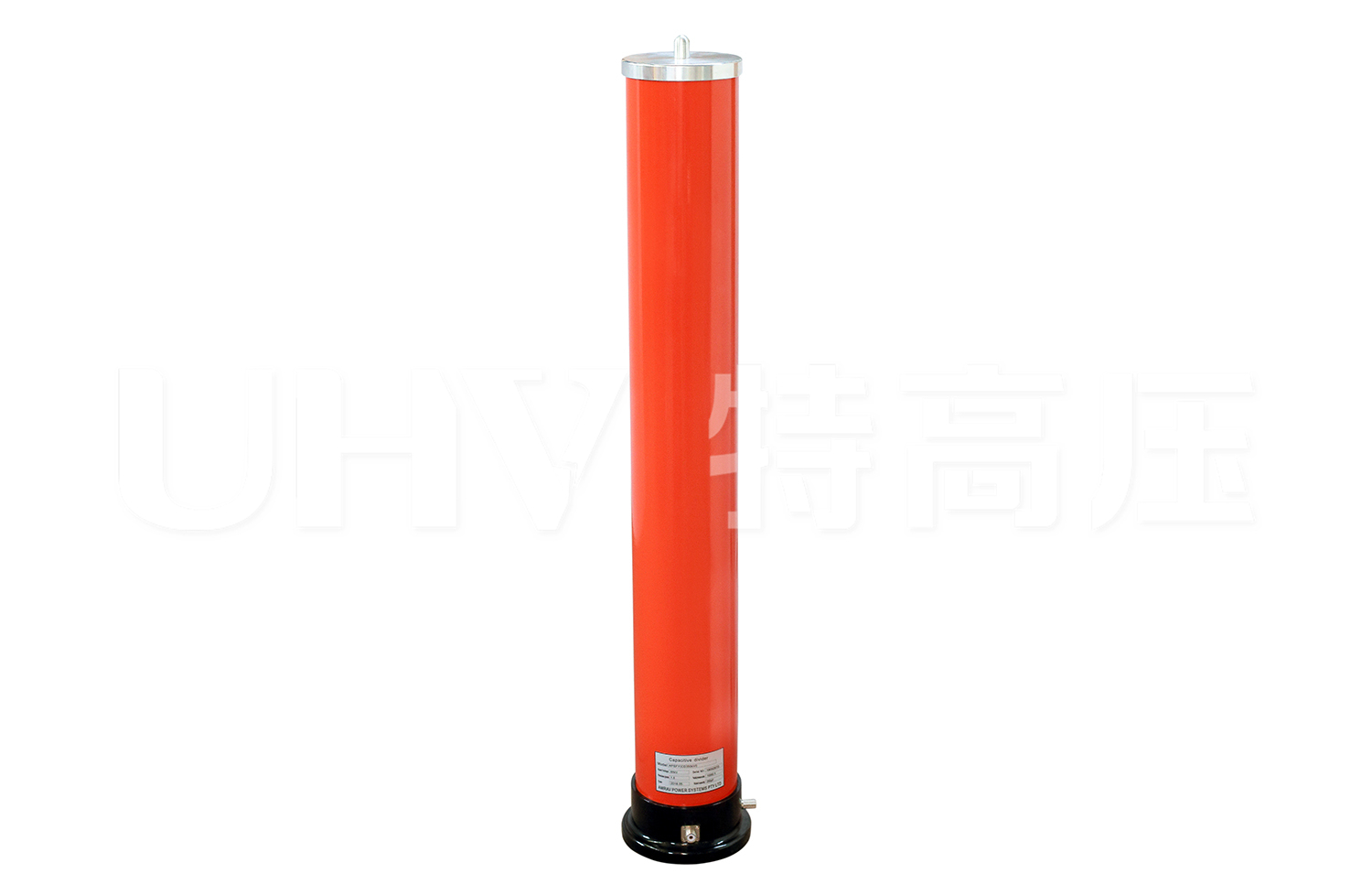

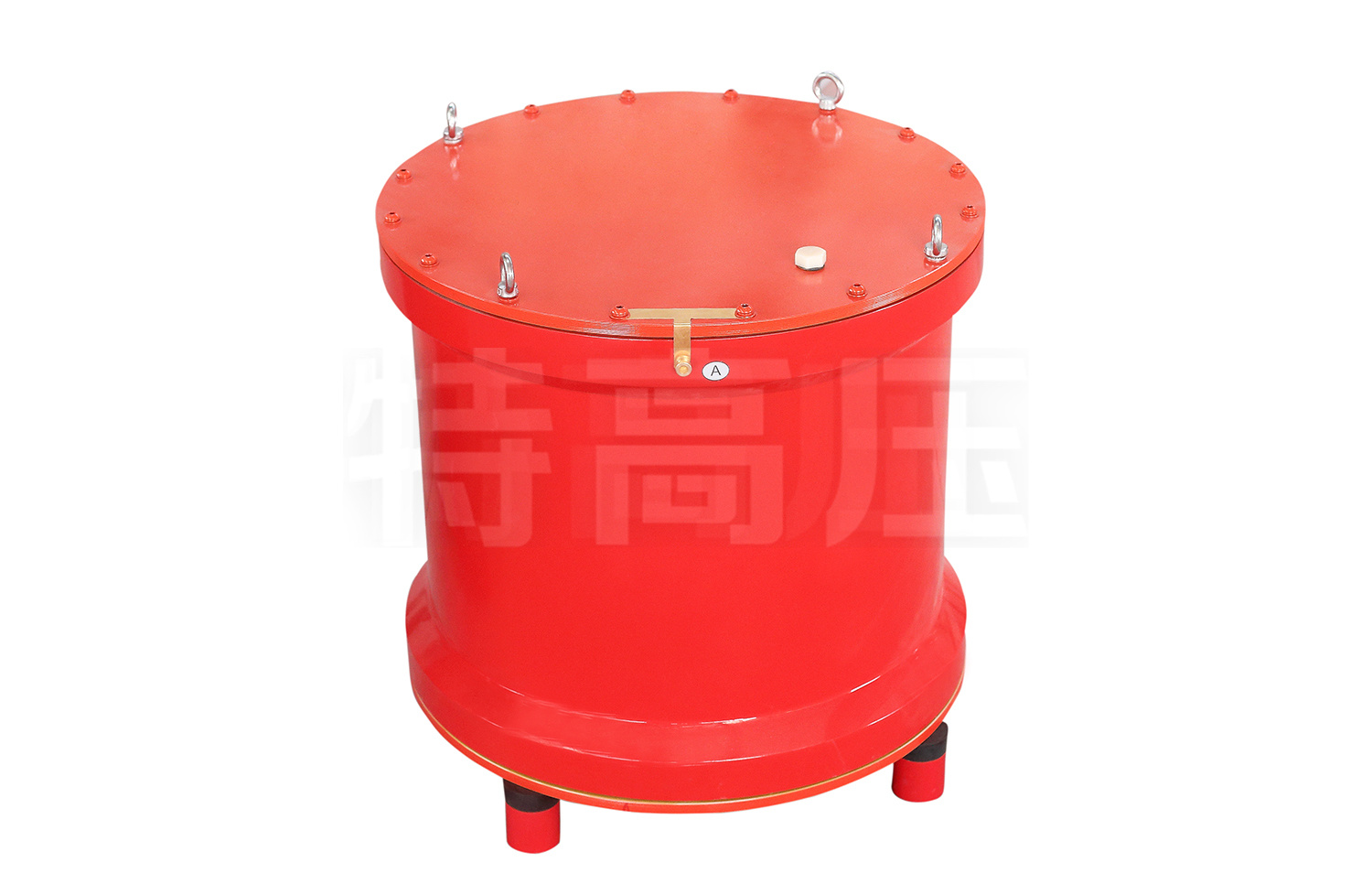

产品型号 控制台 调压器 电抗器(干式) 励磁变(干式) 分压器 适用范围
UHV(L)- 200kVA/25kV 30kW 30kVA(电动) 200kVA/25kV 可调一台 30kVA 干式 30kV 水力发电机。0.4~1.0μF。(10kV/40MW)
UHV(L)- 300kVA/50kV 60kW 60kVA(电动) 300kVA/50kV 可调一台 60kVA 油浸式 50kV 火力发电机。0.27~0.33μF。(20kV/300MW)
UHV(L)- 600kVA/50kV 60kW 60kVA(电动) 200kVA/50kV 可调一台
400kVA/50kV 可调一台
60kVA 油浸式 50kV 火力发电机。0.113~0.45μF。(20kV/600MW)
UHV(L)- 1200kVA/50kV 120kW 120kVA(感应) 200kVA/50kV 固定两台
800kVA/50kV 可调一台
120kVA 油浸式 50kV 水力发电机。0.6~1.8μF。(20kV/250MW)
UHV(L)- 2750kVA/55kV 300kW 300kVA(感应) 750kVA/55kV 固定两台
1250kVA/55kV 可调一台
120kVA 油浸式 60kV 水力发电机。1.6~3.3μF。(20kV/770MW)

注:可根据试品对象参数定制解决方案

电力系统常用水力发电机的电容量参考表

水力发电机 额定容量(WM) 额定电压(kV) 相电容(μF)
72.5~85 10.5 0.694
125~150 / 1.8~1.9
300 15.75 1.7~2.5
400 18.0 2~2.5
600 / 2.1~2.5
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、由于谐振无功全补偿,电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10);同容量的体积小,重量轻,装置输出容量大而所需配置的电源容量小,价廉,使用操作便捷而安全。

  • 2、串联谐振实际是个电流滤波回路,使通过被试品的电流基本是基波电流,输出电压的波形畸变率(THD)极小,优于现有所有类型的交流耐压设备。

  • 3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤。

  • 4、闪络后立即自动熄弧,熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程,既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。

工频耐压测试仪工频耐压测试仪工频耐压测试仪工频耐压测试仪工频耐压测试仪工频耐压测试仪工频耐压测试仪
