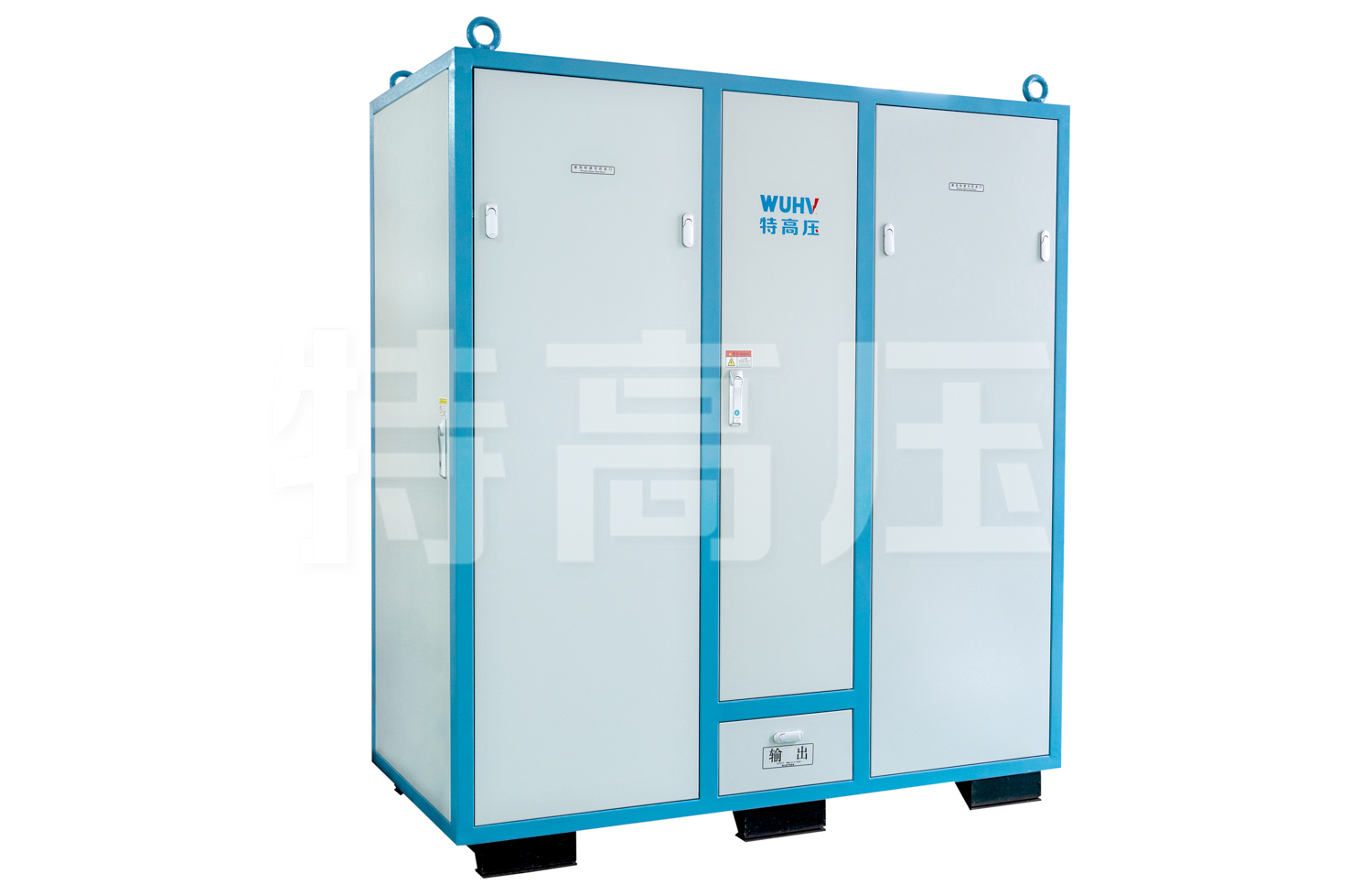

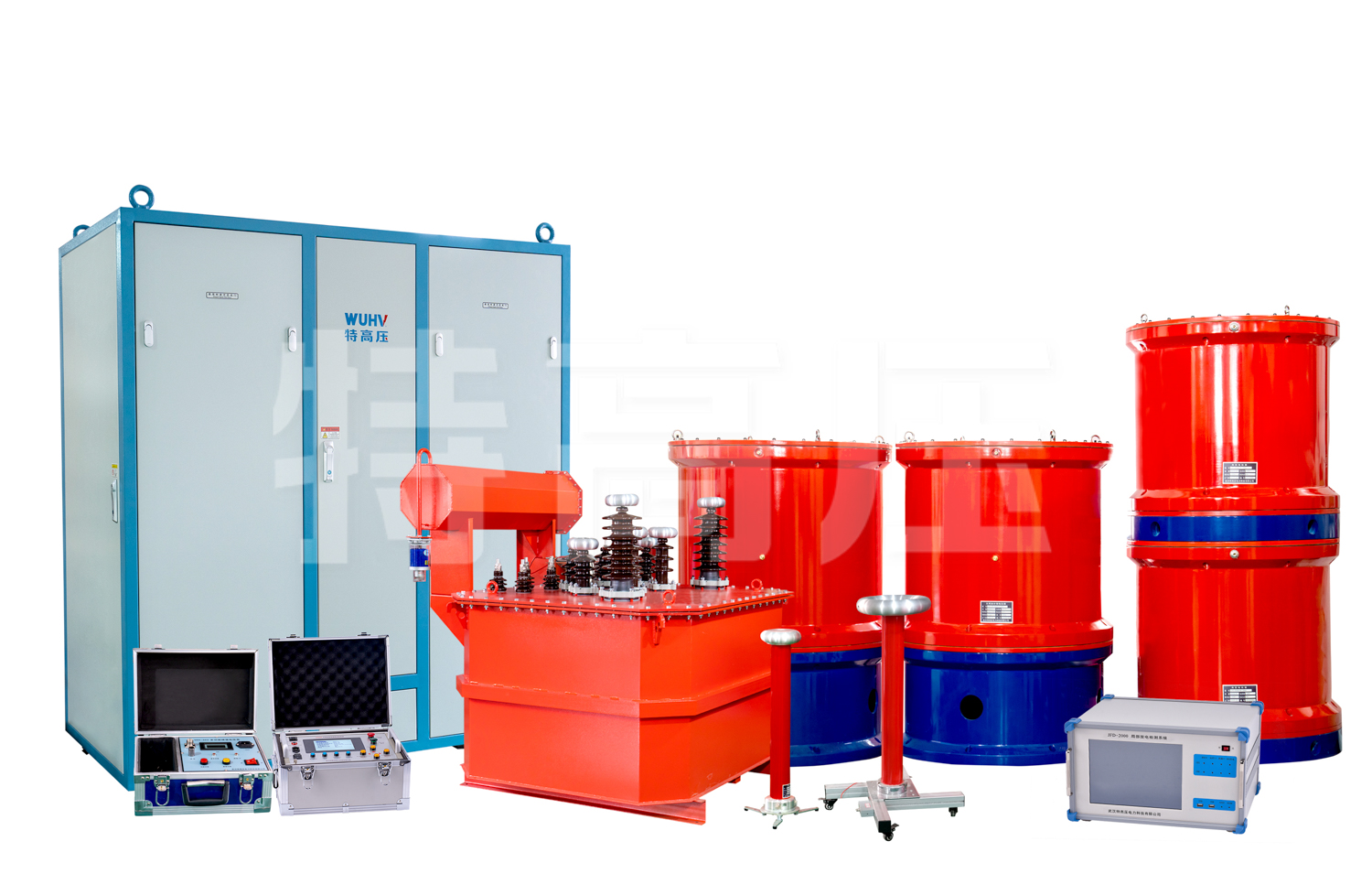

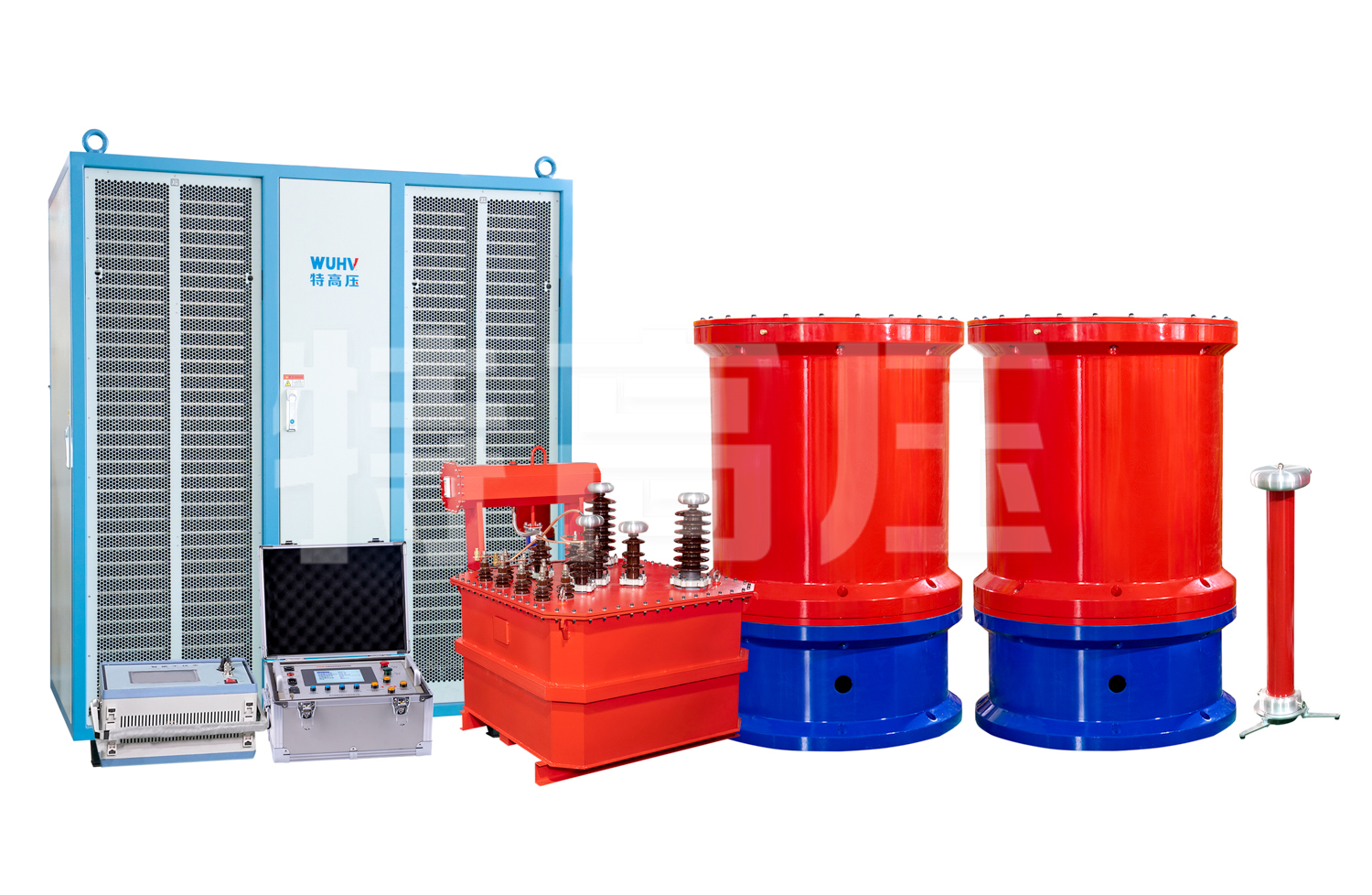

UHV(W) 无局放变频谐振试验系统

1000kV及以下电力变压器感应耐压、局放试验

参考标准:GB 50150-2016,DL/T 849.6-2016

  • 高保真线性功放原理保证试验系统的局部放电量小于5pc
  • 数字、模拟控制箱双回路控制、传输
  • 可记录并绘制高压U/T、I/T 试验曲线

注:关于产品购买、技术维护等服务,欢迎致电!

UHV(W)无局放变频串联谐振主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平,也作为变压器、互感器、避雷器等试品的无局部放电工频 试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。适用对象:高压电工电器设备,如变压器、GIS、互感器、开关、套管、 避雷器、电缆的局放及交流耐压试验;绝缘材料的工频交流耐压。

产品别称:无局放交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、无局放串联谐振

        产品参数

使用环境

环境温度 -10℃~+50℃
最大日温差 <25K
相对湿度 ≤90%,无凝露
太阳辐射强度 0.1W/cm2
海拔高度 ≤1000m
使用地点 户外/户内
无火灾及爆炸危险
不含有腐蚀金属和绝缘的气体存在
有一可靠接地点
安装放置地点平坦,电抗器安装倾斜度不大于5°

技术参数

额定容量 450kW
输入工作电源 三相380V±10%,50Hz
输出电压不稳定度 ≤ 1.0%
额定输出电流 1285.7A
输出电压波形 标准正弦波
波形畸变率 ≤1.0%
试验频率范围 30~300Hz
输出频率分辨率 0.1Hz
输出频率不稳定度 ≤0.05%
绝缘水平 输入、输出端子对地≥2kV/AC/1min
冷却方式 强迫风冷
噪声 ≤80dB

局放试验电源

序号 额定功率 工作电源 输出电压 备注说明
1 5kW 380V 0-350V 小容量、便携式、铝型材机箱、本控方式
2 10kW 380V 0-350V
3 15kW 380V 0-350V
4 50kW 380V 0-350V 中容量、吊装式、铁壳立柜、远控方式
5 100kW 380V 0-350V
6 150kW 380V 0-350V
7 200kW 380V 0-350V 中容量、吊装式、铁壳立柜、远控方式
8 250kW 380V 0-350V
9 300kW 380V 0-350V
10 350kW 380V 0-350V 特大容量、吊装式、铁壳立柜、远控方式
11 400kW 380V 0-350V
12 450kW 380V 0-350V

110kV主变感应耐压及局放试验系统

序号 设备名称 主要部件名称型号及数量 主要技术参数 适用范围
1 150kW无局放变频谐振试验系统 无局放变频控制电源

150kW 1台

电源功率:150kW 110kV/120MVA及以下主变的感应耐压及局放试验
局 放 量:≤10PC
输入电源:三相 380V
输出电压:单相 0~350V
输出频率:30~300Hz

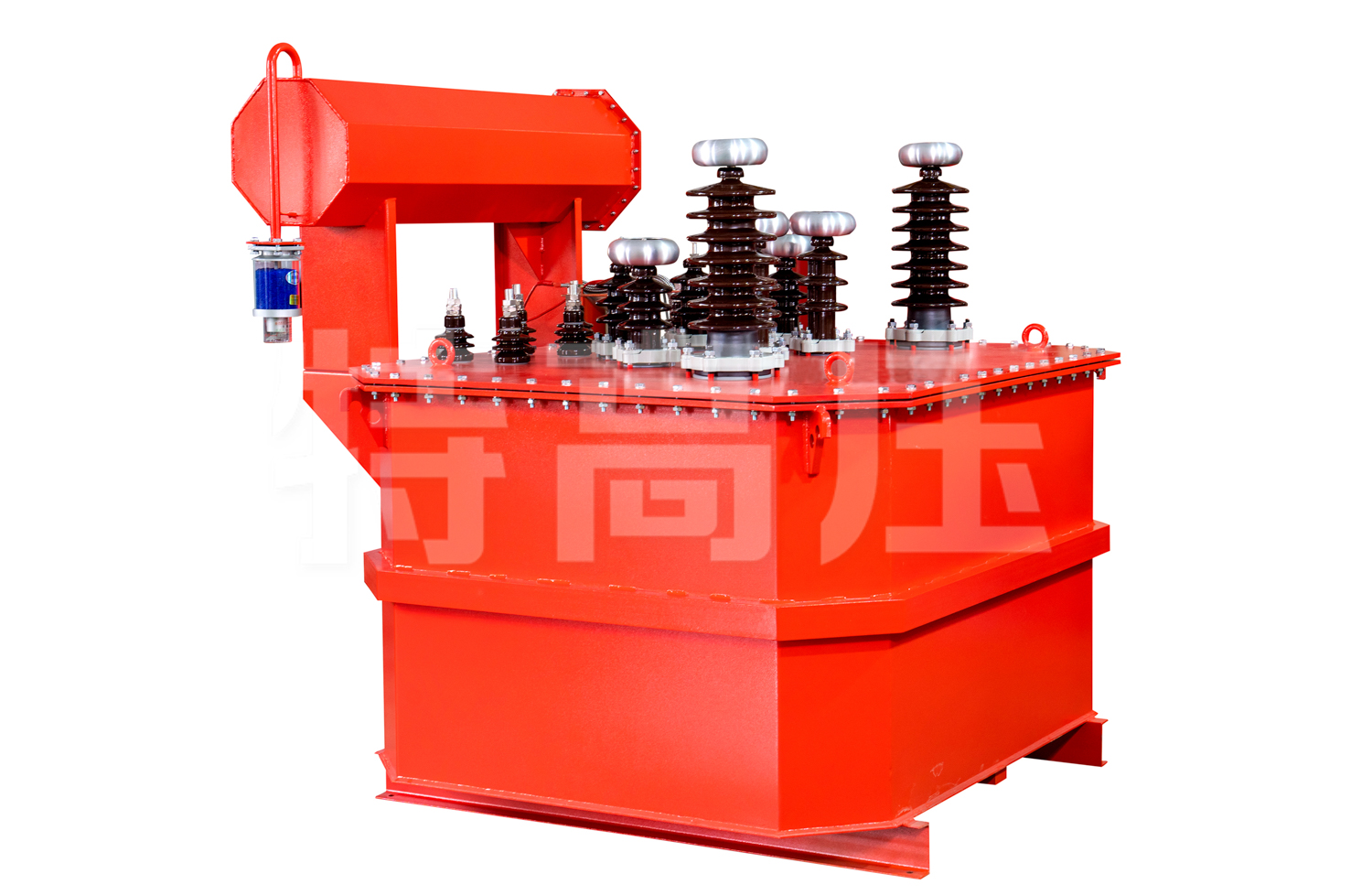

2 无局放励磁变压器

150kVA 1台

额定容量:150kVA
局 放 量:≤10PC
输入电压:350V
输出电压:10kV*2

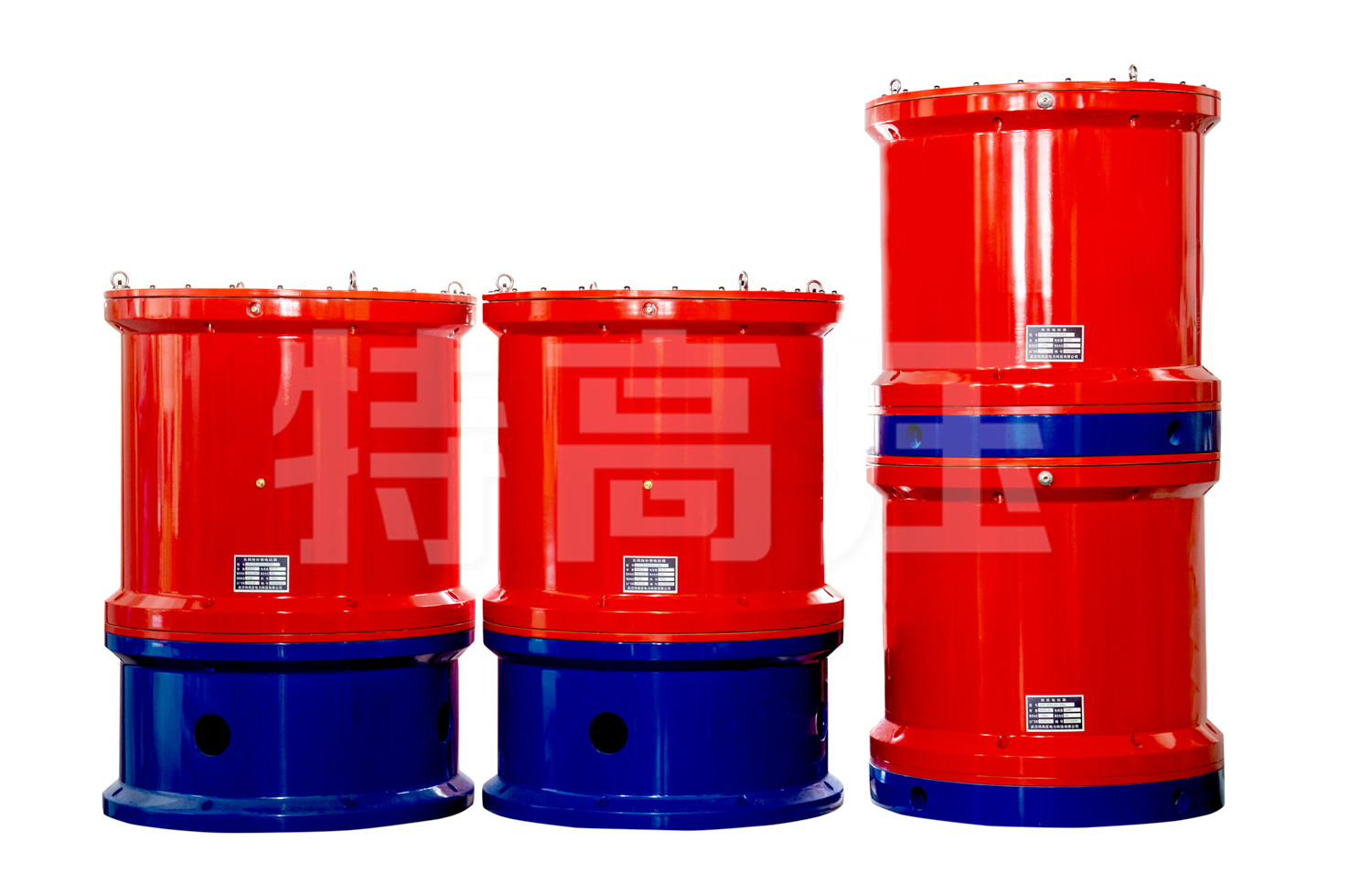

3 无局放补偿电抗器

20kV/10A 2台

额定电压:20kV
额定电流:10A
工作频率:50~150Hz
局 放 量:≤10PC
4 无晕交流分压器

100kV/0.5nF 1台

额定电压:100kV
局 放 量:≤10PC
测量精度:1.0级
频率范围:30~300Hz
5 系统附件 防晕套管、电源线、连接线等标准配置
6 局部放电测试仪 1台 数字式 两通道

220kV主变感应耐压及局放试验系统

序号 设备名称 主要部件名称型号及数量 主要技术参数 适用范围
1 300kW无局放变频谐振试验系统 无局放变频控制电源

300kW 1台

电源功率:300kW 220kV/240MVA及以上主变的感应耐压及局放试验
局放量:≤10PC
输入电源:三相 380V
输出频率:30~300Hz
输出电压:单项 0~350V
2 无局放励磁变压器

300kVA 1台

额定容量:300kVA
局放量:≤10PC
输入电压:350V
输出电压:35kV*2
3 无局放补偿电抗器

40kV/20A 2台

额定电压:40kV
额定电流:20A
工作频率:50~150Hz
局放量:≤10PC
4 无晕交流分压器

100kV/0.5nF 1台

额定电压:100kV
局放量:≤10PC
测量精度:1.0级
频率范围:30~300Hz
5 系统附件 防晕套管、电源线、连接线等
6 局部放电测试仪 1台 数字式 两通道
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、成套装置局放量小,可以保证系统局放量在50pC范围内(特殊要求可订制)

  • 2、数字、模拟控制箱双回路控制、传输

  • 3、试验过程可实时状态自检及显示

  • 4、无局放串联谐振阻抗低,过压过流闪络保护等功能齐全,可靠性高、对现场电源要求低

  • 5、使用光纤通讯和采样,彻底隔离高压及低压控制回路

  • 6、电源采用220V单相电源或380V单电源,方便现场取电

  • 7、试验过程可实时状态自检及显示、符合国标要求有监测峰值功能,可实时监测高压试验波形

  • 8、特殊散热系统能保证设备有效连续工作3小时以上且温升小于45k

  • 9、可记录并绘制高压U/T、I/T 试验曲线

  • 10、外壳采用环氧树脂浇注,玻璃丝缠绕的无晕高压绝缘外筒、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求
