HTBYC-3000 变压器有载开关测试仪

电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障

参考标准:DL/T 846.8-2017

  • 可自动找出波形中间的故障
  • 800×480彩色液晶触摸屏
  • 数据分析、存贮、打印、1000组数据保存,外接U盘

注:关于产品购买、技术维护等服务,欢迎致电!

本仪器是根据中华人民共和国电力行业标准之高电压测试设备,通用技术条件DL/T 846.8-2017设计,可以满足《电力设备交接和预防性试验规程》中,要求检查有载分接开关的动作顺序,测量切换时间等要求。可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量,是测试有载分接开关的理想设备。(用户是调容的有载开关请提前告知)

产品别称:有载分接开关测试仪、变压器有载分接开关测试仪、变压器有载开关测试仪

产品参数

技术参数

三相恒流源,充电电流 3A/1A档
0.6A/0.2A档
端口最大电压 24V
过渡电阻最大量程 100Ω
过渡电阻测量范围 1A档:0.4Ω~20Ω
0.2A档:10Ω~100Ω
波形记录时间长度 300ms
采样速率 30k
时间分辨率 0.1ms
电阻分辨率 0.1Ω
准确度 过渡电阻:±5%读数±0.1Ω
过渡时间:±0.5%读数±0.2ms
使用温度 -10~40℃
使用相对湿度 <85%RH
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、测试Y0、Y、△型变压器,阻值不用换算直接显示

  • 2、数据分析人性化,可以自动的找出波形中间的故障,并做记号

  • 3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度

  • 4、△型变压器可以显示三相同期性

  • 5、可以带绕组或不带绕组进行测试

  • 6、四端接线方式,提供高精度电阻测量,且无需导线补偿

  • 7、在测试中间可以连续测试,节省变压器停电的时间

  • 8、仪器可以生存word报告,方便数据的管理和查询

  • 9、仪器由小型的计算机控制,外配800×480彩色液晶触摸屏,高速打印机,支持外挂鼠标,操作方便

  • 10、仪器内部可以自动保存1000组数据,也可以外接U盘保存

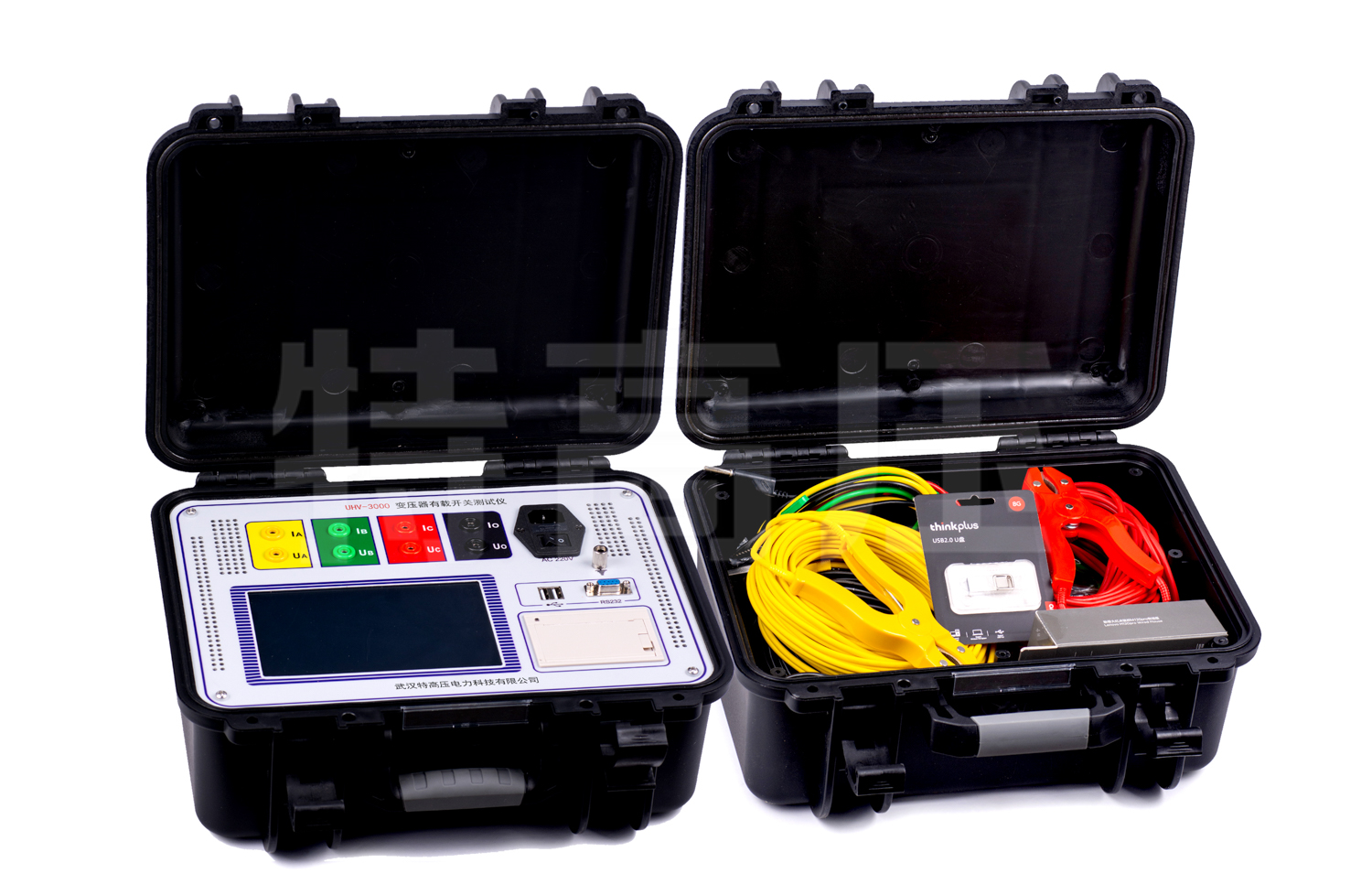

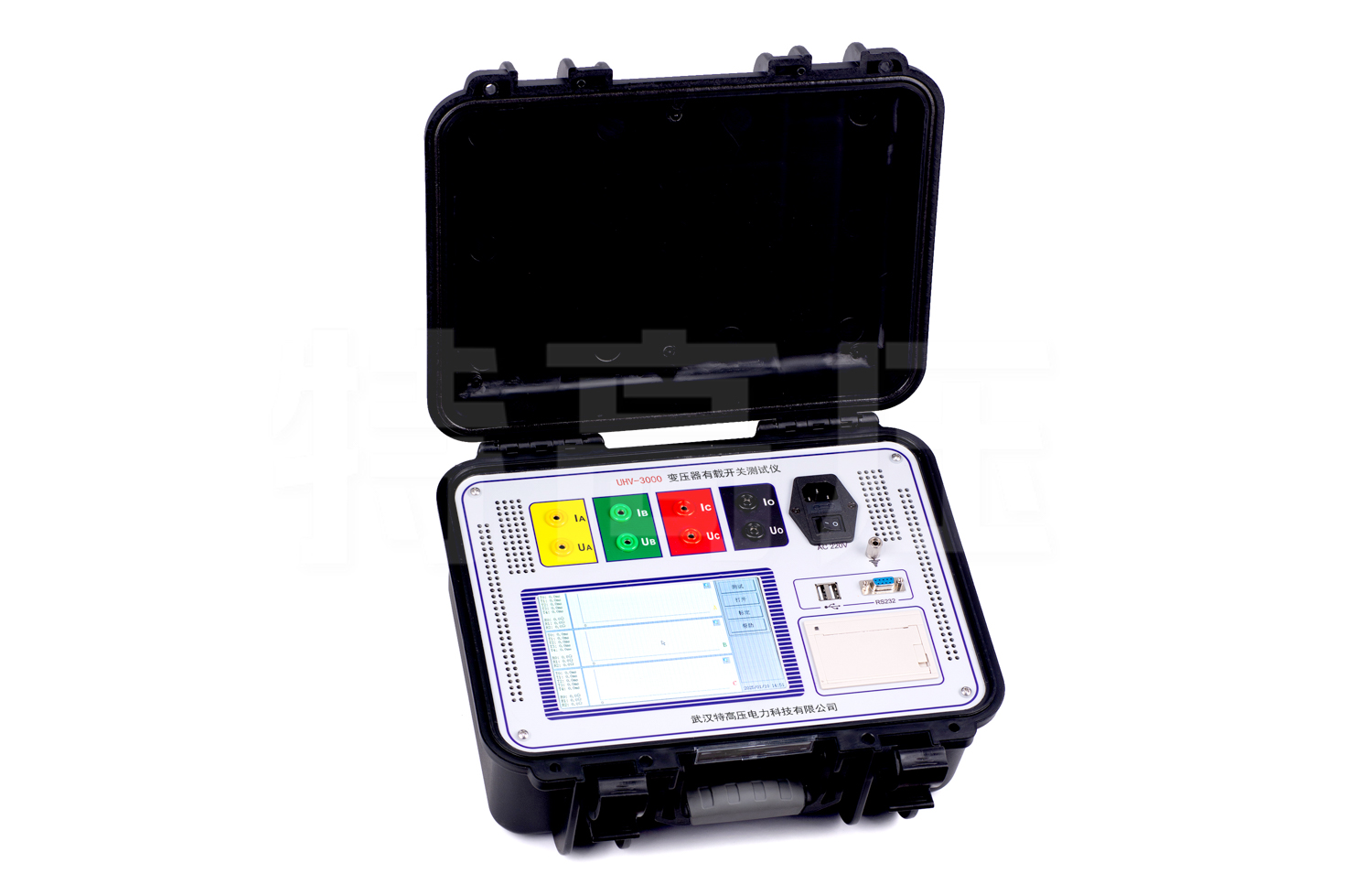

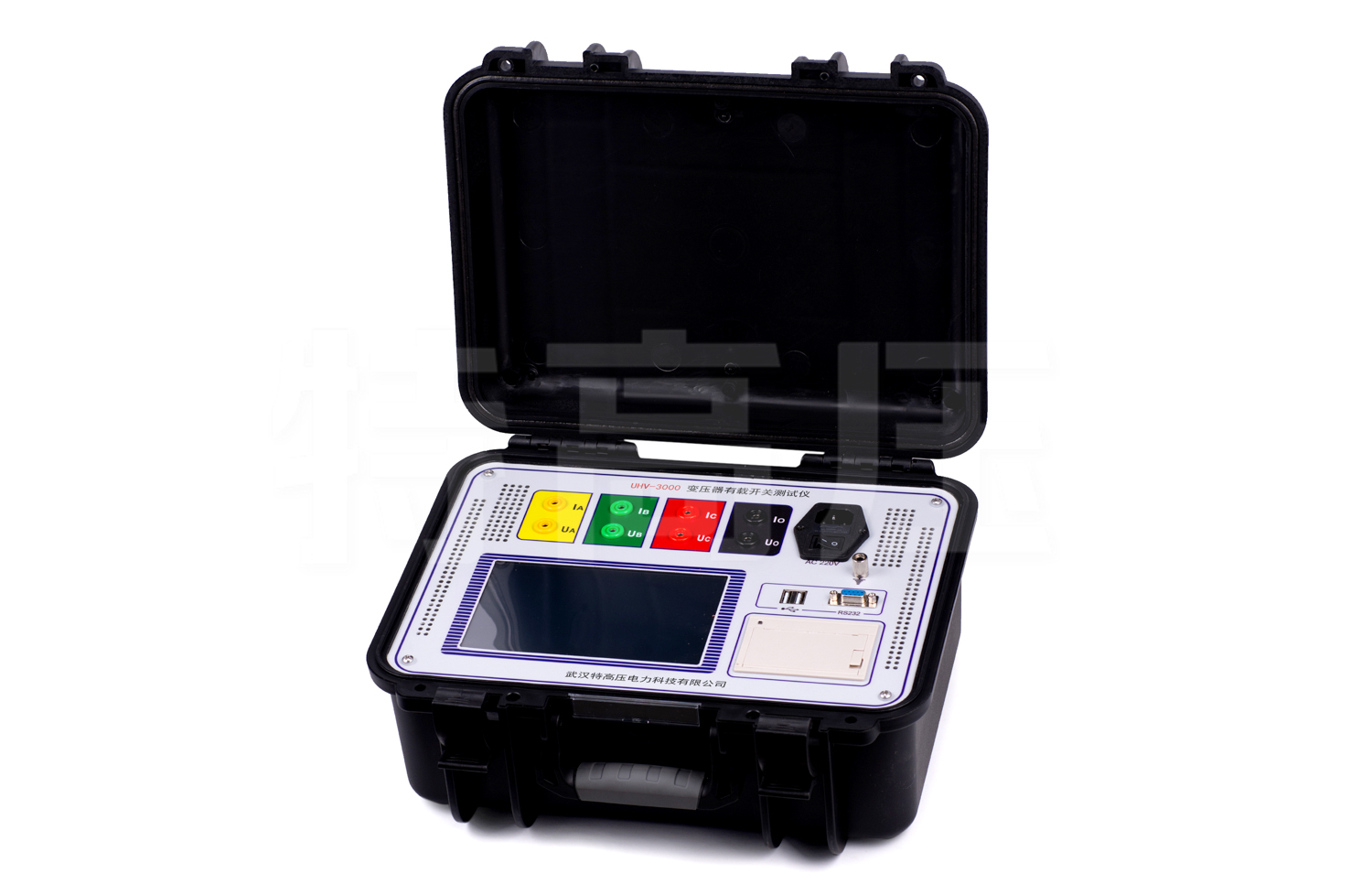

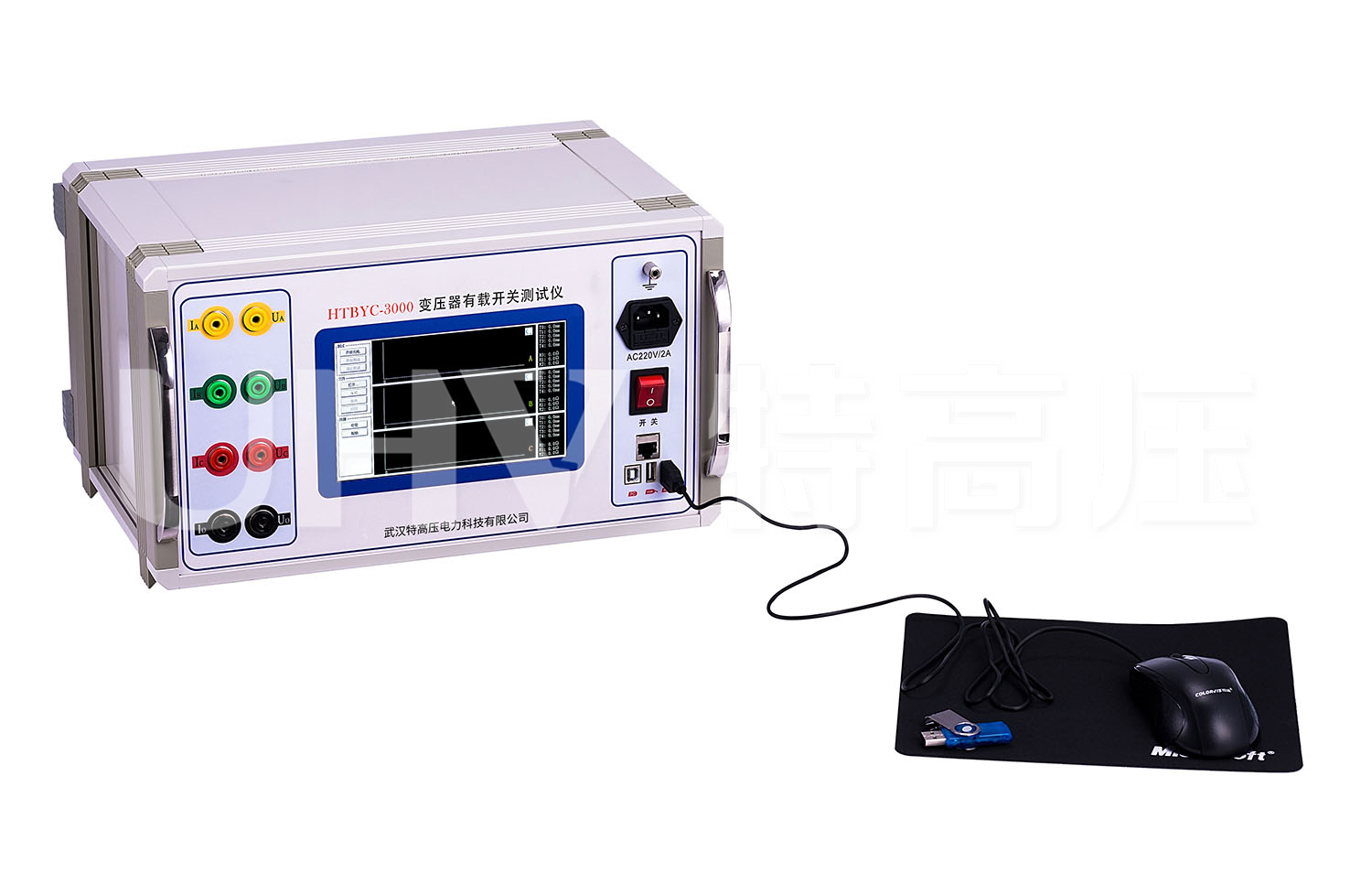

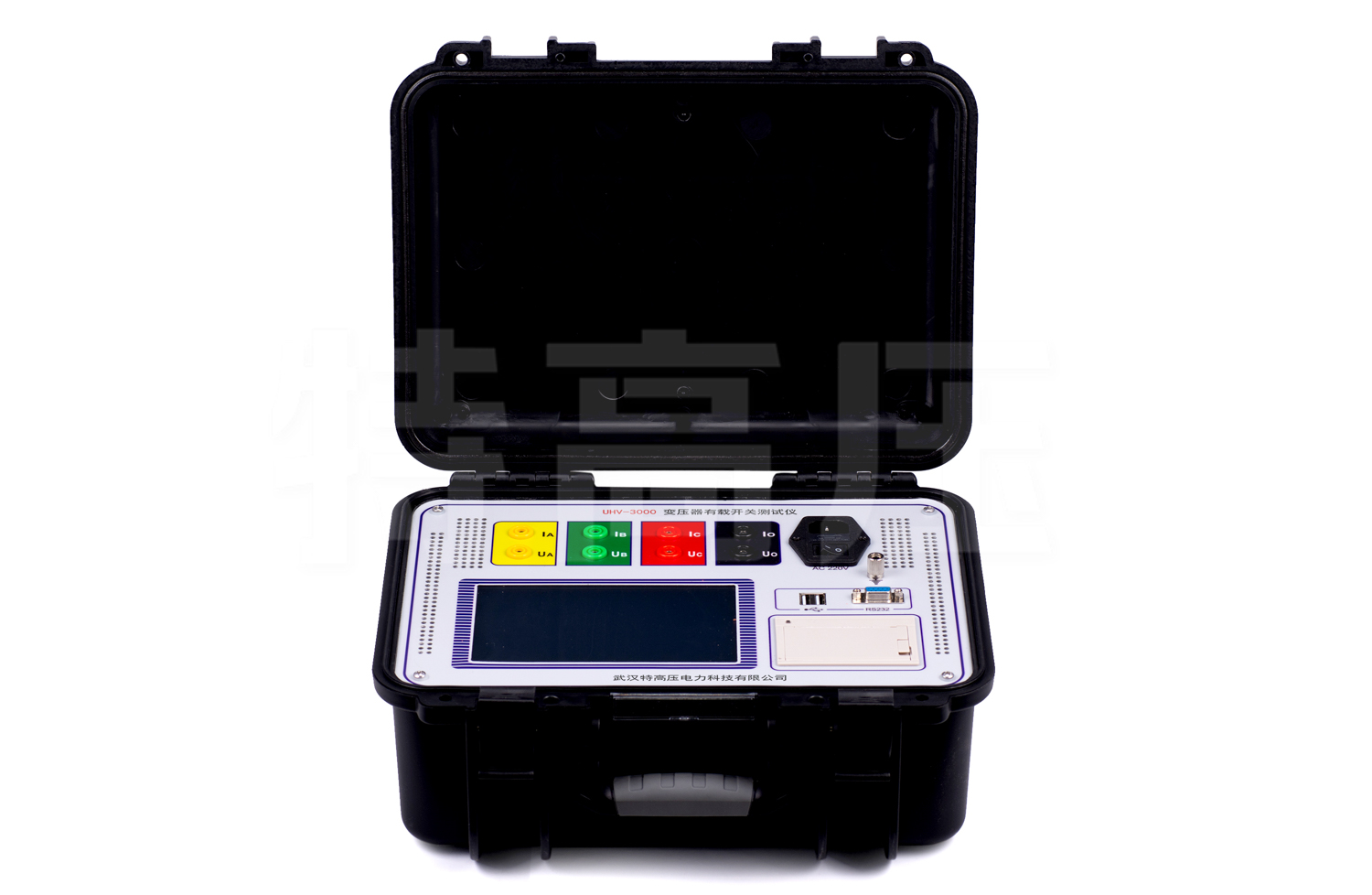

HTBYC-3000 变压器有载开关测试仪(图1)HTBYC-3000 变压器有载开关测试仪(图2)HTBYC-3000 变压器有载开关测试仪(图3)HTBYC-3000 变压器有载开关测试仪(图4)HTBYC-3000 变压器有载开关测试仪(图5)HTBYC-3000 变压器有载开关测试仪(图6)
产品视频
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

  • c1
  • c2
  • c3
