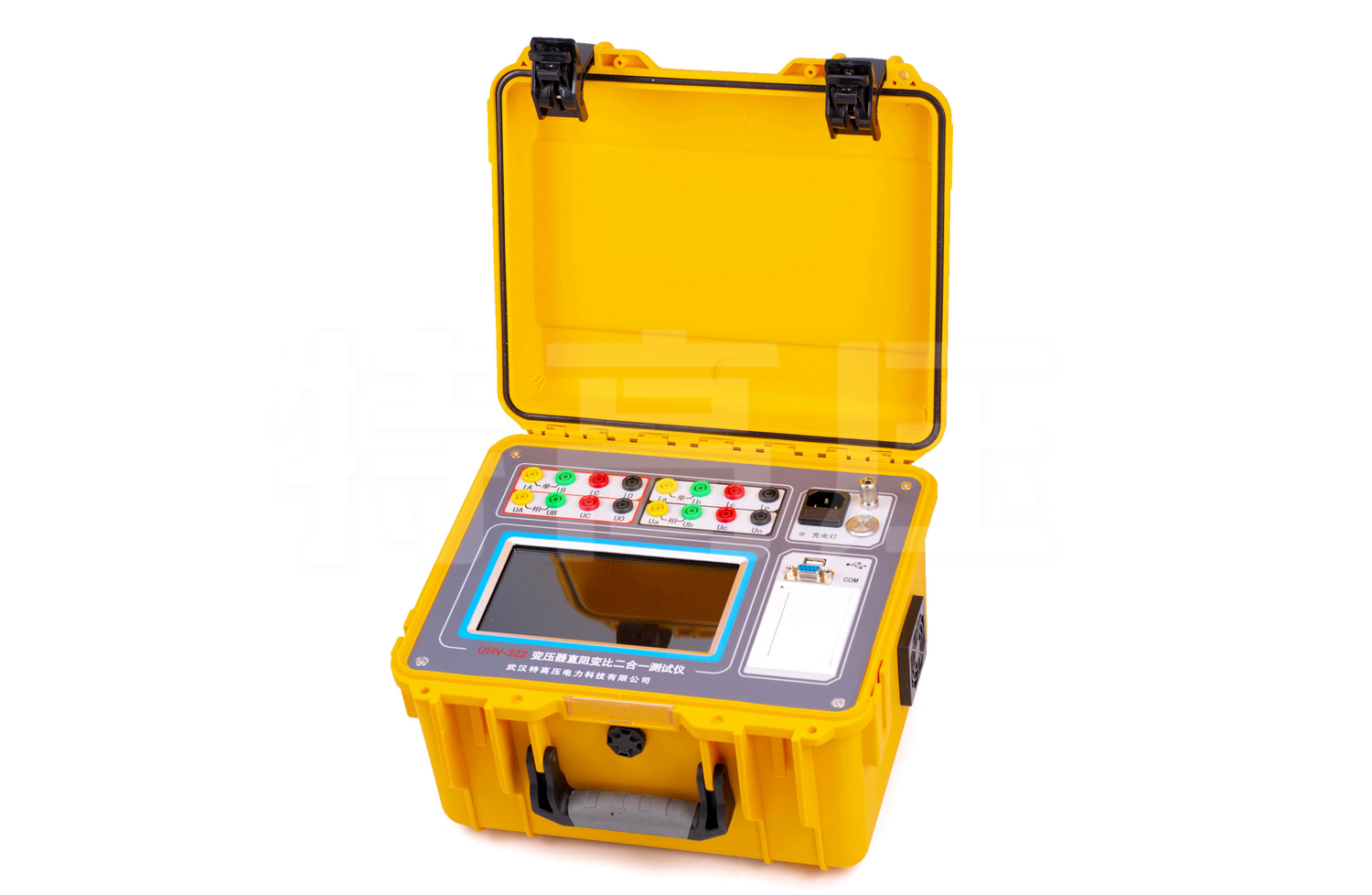

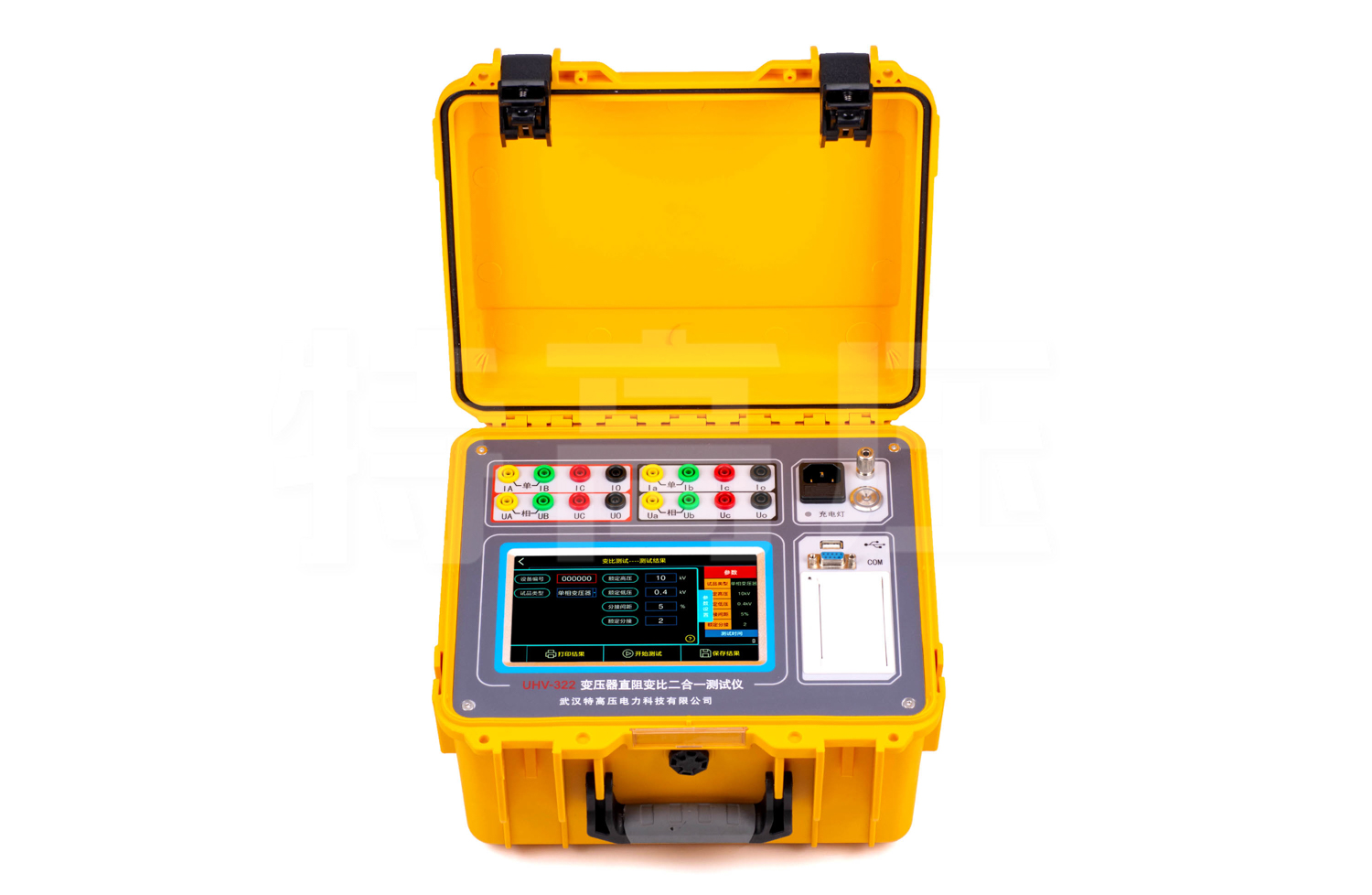

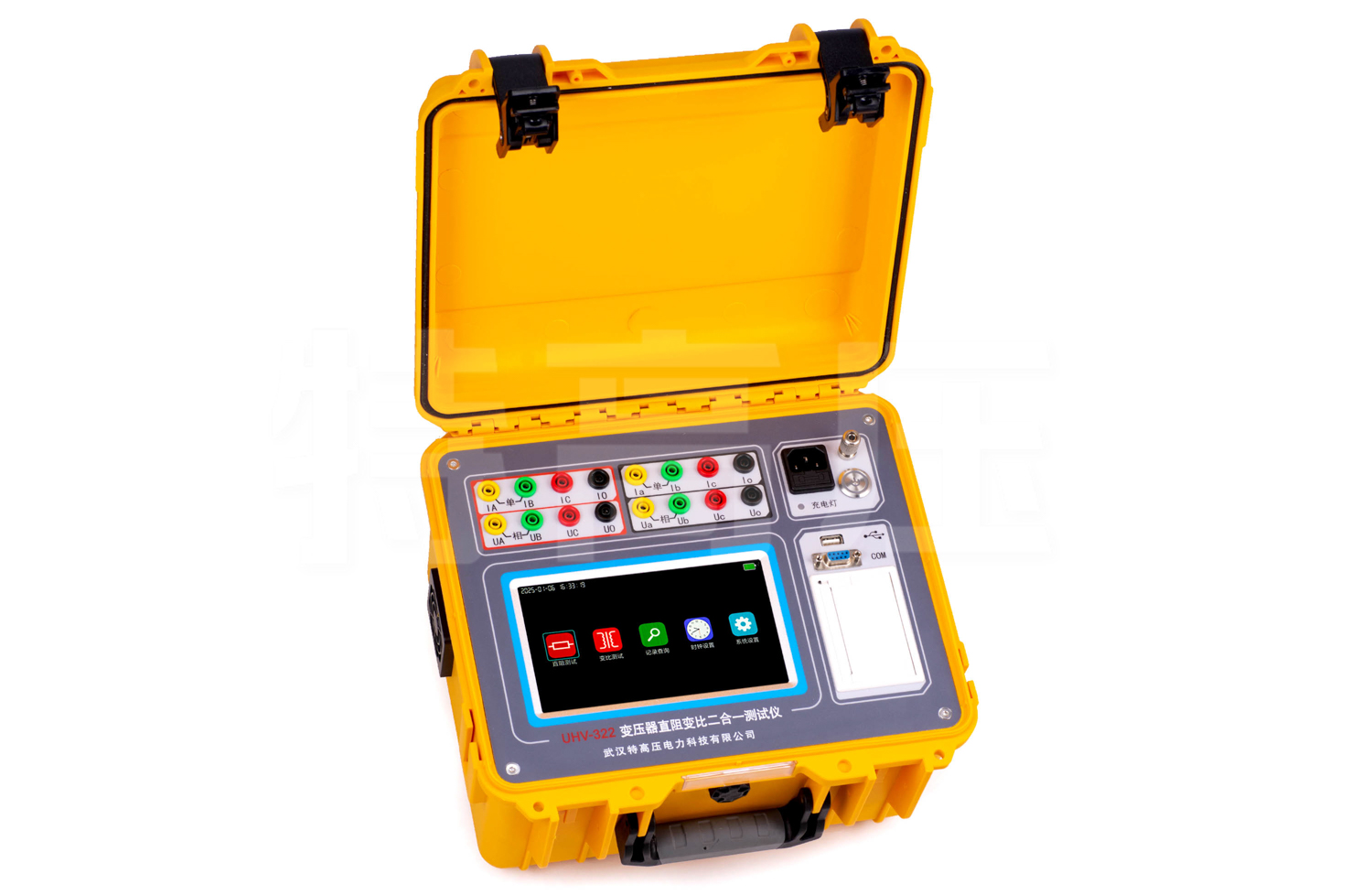

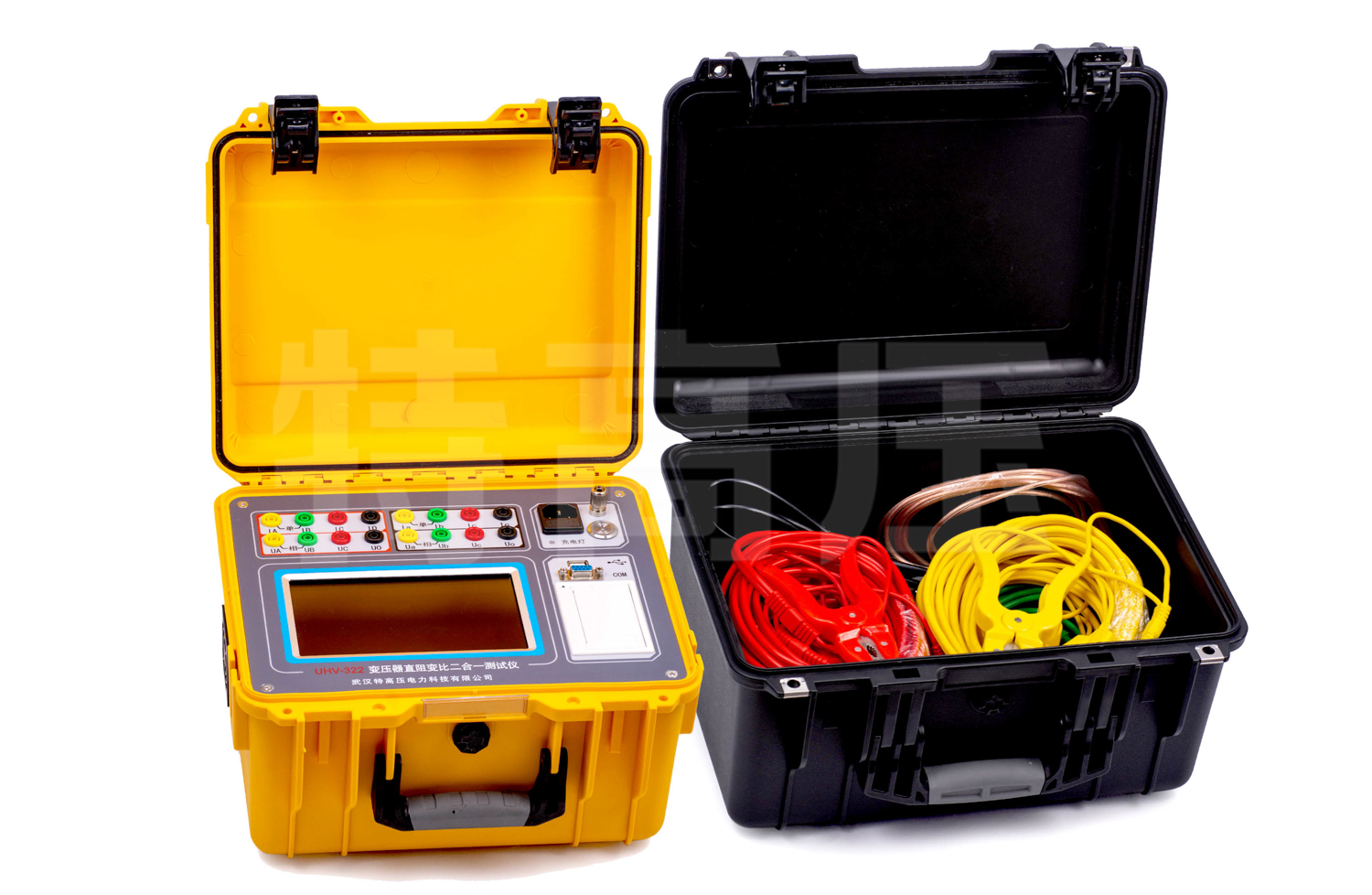

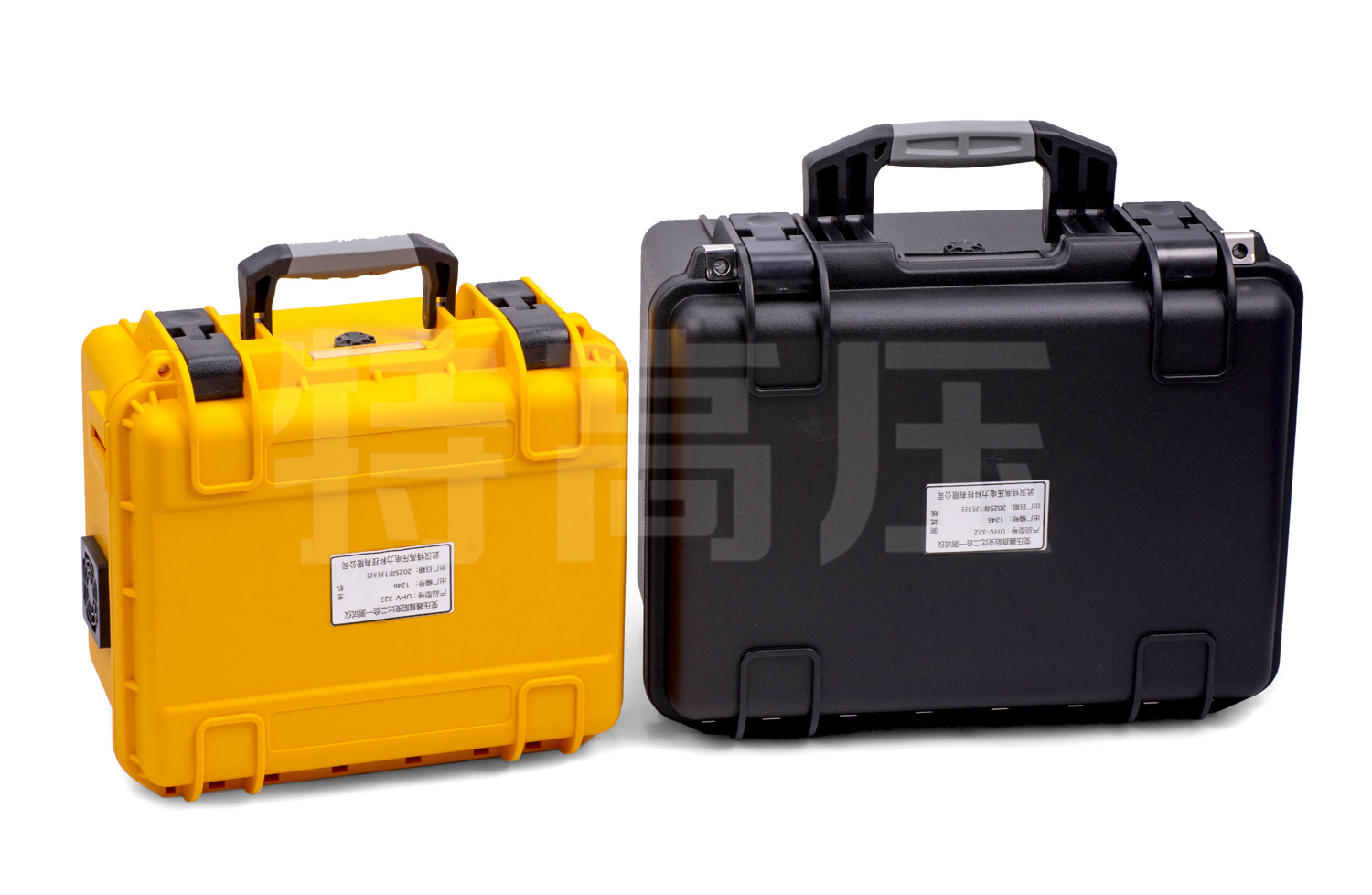

UHV-322 变压器三合一综合测试仪

大容量锂电池供电的三合一配电变压器测试系统(直阻+变比+能效等级)可以完成三个项目的测试

参考标准:DL/T 1256-2013

  • 一次接线、可完成直阻测试、变比测试
  • 具有多种有线、无线通讯接口,方便仪器功能扩展
  • 工业级7寸大屏显示,清新简约显示风格设计

注:关于产品购买、技术维护等服务,欢迎致电!

对于电力系统来讲,变压器是系统中核心设备,因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

目前配电变压器能效等级、变压器直流电阻测试、变压器变比组别测试是变压器停电检修的必测项目,要完成上述检测及操作就需要分别配置变压器能效等级仪、变压器直流电阻测试仪、变压器变比组别测试仪,每次试验时都需要携带三种仪器。因为是三台独立的仪器,每台仪器均配有专用的测试线,这就需要在测试过程中分开测试,并且需要频繁的改变接线方式,从而浪费了大量的人力、物力及工时。

我公司创新性的研发出大容量锂电池供电的三合一配电变压器测试系统(直阻+变比+能效等级),我们仅需要一套设备,可以完成三个项目的测试,不需要频繁的拆接测试线。

产品别称:变压器三合一综合测试仪

        产品参数

技术参数

直阻测试
输出电流 20A、10A、5A、1A、0.1A、≤10mA
测量范围 20 A档 0.5mΩ~ 100mΩ 10 A档 1.0mΩ~ 300mΩ
5 A档 10 mΩ~ 1.0 Ω 1A档 200mΩ~ 6.0 Ω
0.1A档 2.0 Ω~ 60 Ω ≤10mA档 30 Ω~ 50 kΩ
准 确 度 ±(读数×0.2% + 2个字)
变比测试
测量范围 0.9~10000
准 确 度 ±(读数×0.1% + 2个字)(小于等于500)
±(读数×0.2% + 2个字)(大于500小于等于3000)
±(读数×0.3% + 2个字)(大于3000)
分 辨 率 0.9~9.9999(0.0001) 10~99.999(0.001)
100~999.99(0.01) 1000~9999.9(0.1)
10000及以上(1)
容量、空负载测试
测量范围 电压 AC 50V~850V 电流 AC 0.5A~100A
容量 30kVA~65000kVA
准 确 度 电压、电流 ±(读数×0.2% + 2个字)
功率(0.2≤cosφ≤1) ±(读数×1.0% + 2个字)
容量 ±(读数×10 % + 2个字)
使用条件及外形
工作电源 内置锂电池,容量11AH
充电电压 AC220V
使用温度 -10℃~50℃
相对温度 ≤90%,不结露
重量/尺寸 12kg/438×318×190mm
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、一次接线、可完成直阻测试、变比测试。
  • 2、直阻测试功能,针对Yn型、Y型和△型绕组均可采用三相自动方式测试,并计算出三相不平衡率;最高输出电流20A,可以满足配网变压器的低压线圈极低阻值的测试。
  • 3、变比测试功能,具有三相、单相、Z型变压器测试功能;PT/CT变比、极性测试功能;盲测功能。
  • 4、能效等级功能,具有容量、负载、空载、零序阻抗测试功能,遵循最新的《电力变压器能效限定值及能效等级》(GB20052-2020)标准,对配电变压器的能效等级进行准确测量与判断。
  • 5、具有多种有线、无线通讯接口,方便仪器功能扩展。
  • 6、仪器采用嵌入式Linux操作系统,具有较高的安全性、流畅性、易用性等。
  • 7、仪器采用A7+M4双核架构,即满足测量的实时性,又满足操作的流畅性。
  • 8、工业级7寸大屏显示,清新简约显示风格设计,全触控结合一键飞梭操作,为您创建舒适便捷的人机交互体验。
  • 9、交直流两用:锂电池供电或者220V交流充电器供电自适应。
  • 10、本仪器采用大容量锂电池供电,内置充电器。
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
