对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验
参考标准：DLT 976-2017，DLT 1476-2015，GBT 17622-2008，CB21148 2020
- 注水装置采用先进的PLC控制，可以实现一键注水
- 采集盒锂电池供电，锂电池电量采用电量百分比显示
- 注水装置的人机对话界面，注水状态全程具有状态提示
注：关于产品购买、技术维护等服务，欢迎致电!
全自动注水绝缘靴（手套）耐压装置是根据《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《DLT 1476-2015电力安全工器具预防性试验规程》、《GBT 17622-2008带电作业用绝缘手套》、《CB21148 2020足部防护 安全鞋》等相关规程中关于工频耐压的要求基础上研发而成。在我公司原有自动脱扣绝缘手套绝缘靴耐压装置的基础上，研制了全自动注水绝缘手套绝缘靴注水装置，可以按规程的要求对绝缘手套自动注水后，具进行智能化绝缘耐压试验，绝缘手套和绝缘靴的耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。
产品别称：绝缘靴手套耐压试验支架、自动脱扣型绝缘靴（手套）耐压支架、全自动注水绝缘靴(手套)耐压装置
产品参数
技术参数
| 装置输出电压量程 | AC 0~50kV（0~250V） |
| 装置额定输出容量 | 5kVA |
| 装置输入电流 | 0~20A |
| 泄漏电流测量量程 | 0~30.0mA（0~50mA可定制） |
| 泄漏电流测量误差 | 1%±3个字 |
| 泄漏电流分辨率 | 0.01 mA |
| 电压测量误差 | ≤1%示值±0.1%量程 |
| 电流测量误差 | ≤1%示值±0.1%量程 |
| 数显计时 | 0 ~ 999S |
| 控制台外形尺寸 | 1300×940×860mm3 |
| 注水装置外形尺寸 | 1900×950×1860mm3 |
| 控制台重量 | 50kg |
| 注水装置重量 | 200kg |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 服务热线：400-8855-448
产品特征
- 1、耐压试验装置可以同时进行8只绝缘手套或绝缘靴的工频耐压试验，并测量每只试品的泄漏电流。

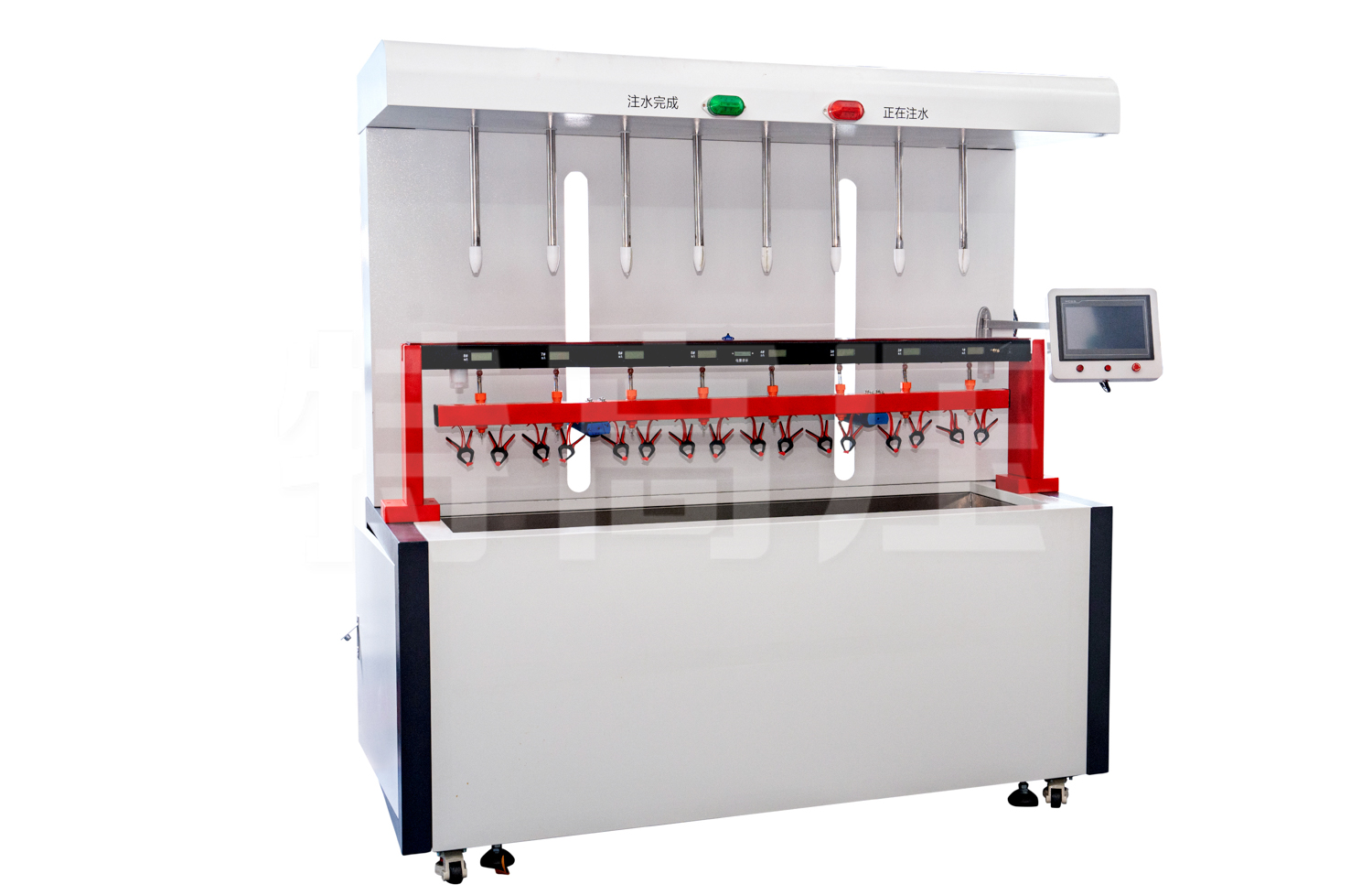

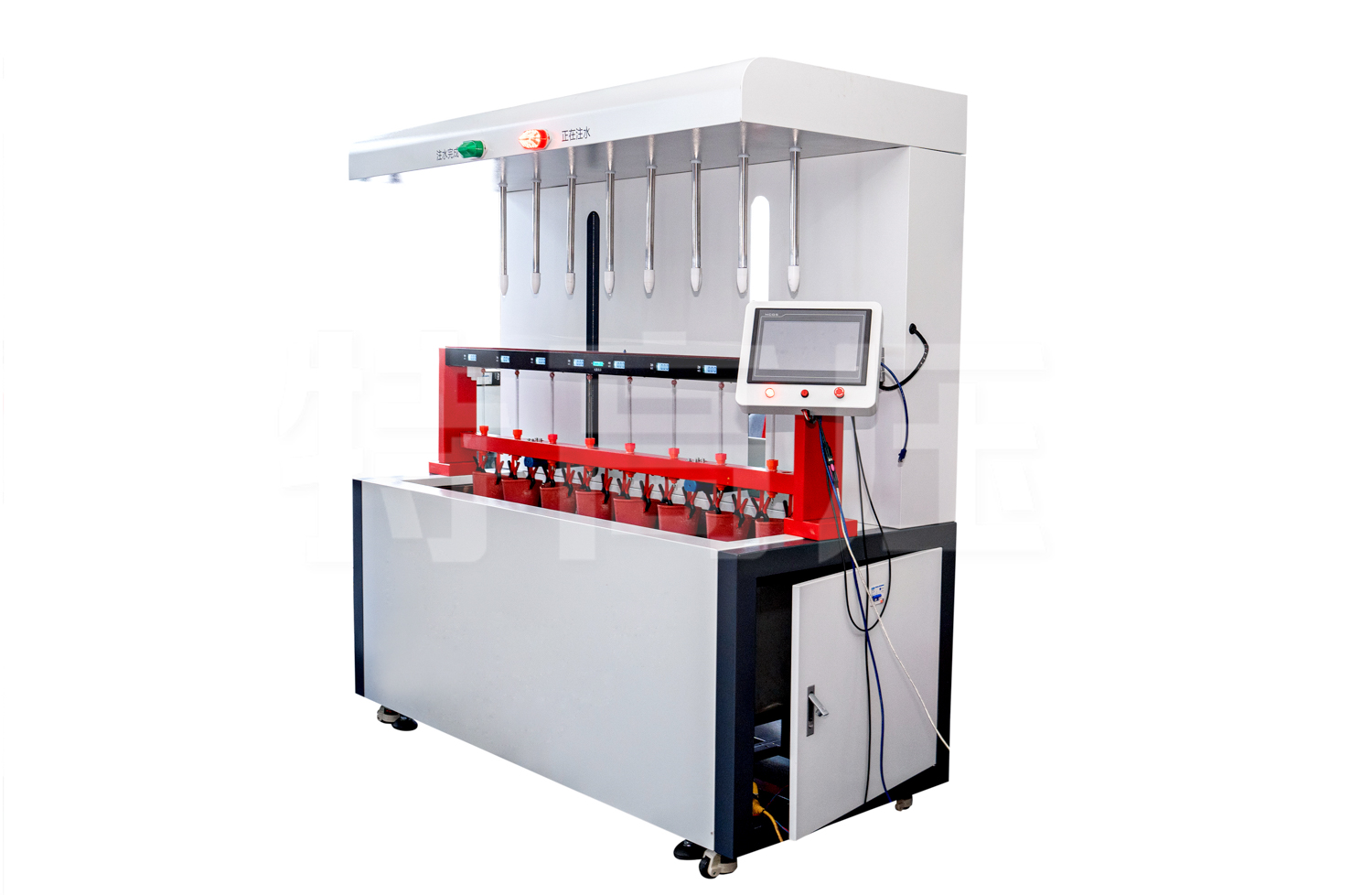

- 2、绝缘手套试验时，注水采用全自动注水方式，试验人员只需按要求安装好手套，在注水装置的设置界面中选择绝缘手套的级别后，注水装置依据《DL/T1476-2015电力安全工器具预防性试验规程》、《GB/T17622-2008带电作业绝缘手套》等自动设定手套袖口到水面的距离后注水，待水套注水完成后，注水装置向水槽内注水，最终保证手套内外水面一致。
- 3、绝缘鞋试验时，在绝缘鞋里面放置小钢珠，采用干式试验方法，摆脱了传统的往鞋子里灌水做试验，试验完毕后不易晒干的做法。在水槽的底部放置海绵，将绝缘靴放置在海绵上，水槽内的注水采用自动注水方式，注水的水位是将海绵浸满水位为止。
- 4、注水装置采用先进的PLC控制，可以实现一键注水，试品位置检测、手套内水位检测、水槽的水位检测、自动复位等多项功能，确定试验的准确性、安全性、使试验设备的使用、维护更便捷。
- 5、注水装置的人机对话界面，注水状态全程具有状态提示。

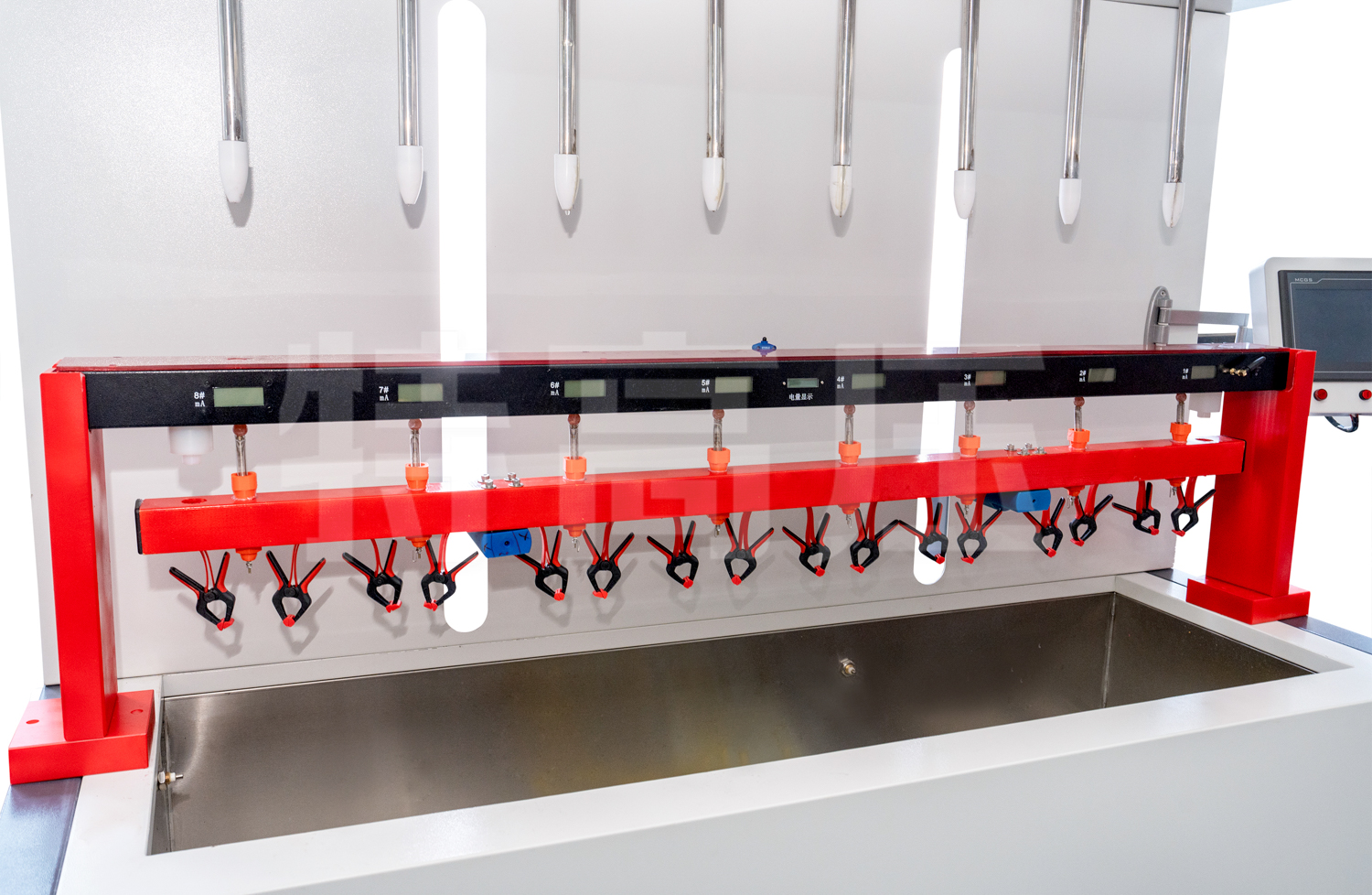

- 6、泄露电流采集盒8路泄露电流就地采样、无线传输至控制主机，并采用高亮的LED显示模块显示。采集盒锂电池供电，锂电池电量采用电量百分比显示。分段脱扣机构全部采用电磁铁和弹簧结构，任意一路击穿时或超过设定泄漏电流值时，该路试品将极速脱离试验，不影响其它试品进行试验。

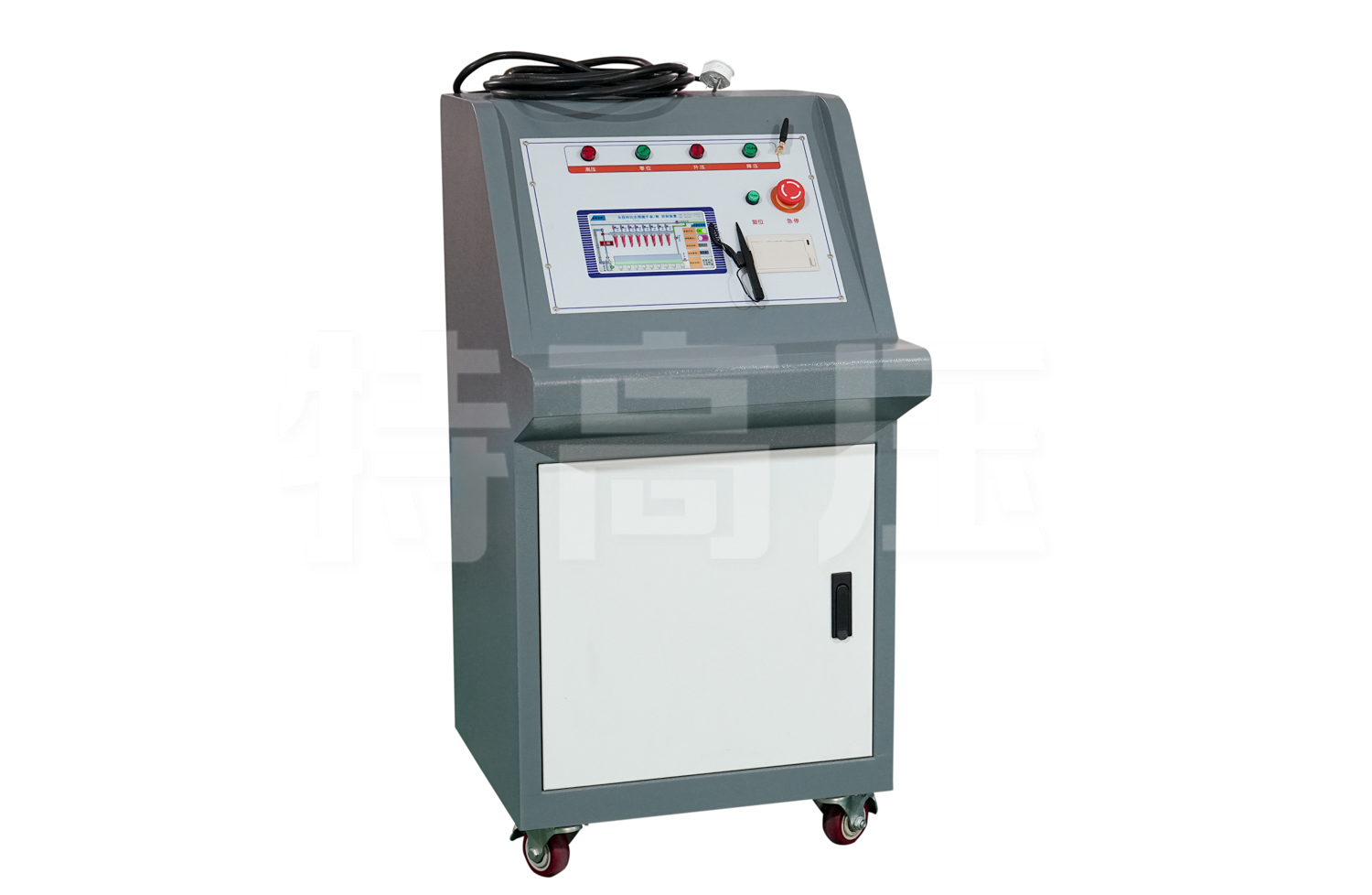

- 7、注水装置和控制装置均采用触控屏大屏幕汉字显示，显示信息量大，一屏同时显示试验电压、低压输出电流、8路高压泄漏电流、计时时间等参数以及汉字提示内容。
- 8、控制装置采用高细度的步进电机控制调压器升压过程，全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压、计时到、自动降压，到零后自动断电，提示试验结束，同时显示各试品泄漏电流，并自动保存测试结果。
- 9、试验变压器的变比根据所配置的变压器设定升压变比，可以与客户现有变压器相互配套。
- 10、装置配套有上位机软件，用户可根据需要选择配置电脑，上位机软件可控制设备整个升压降压过程，数据显示测量，报告生成打印，上传。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
