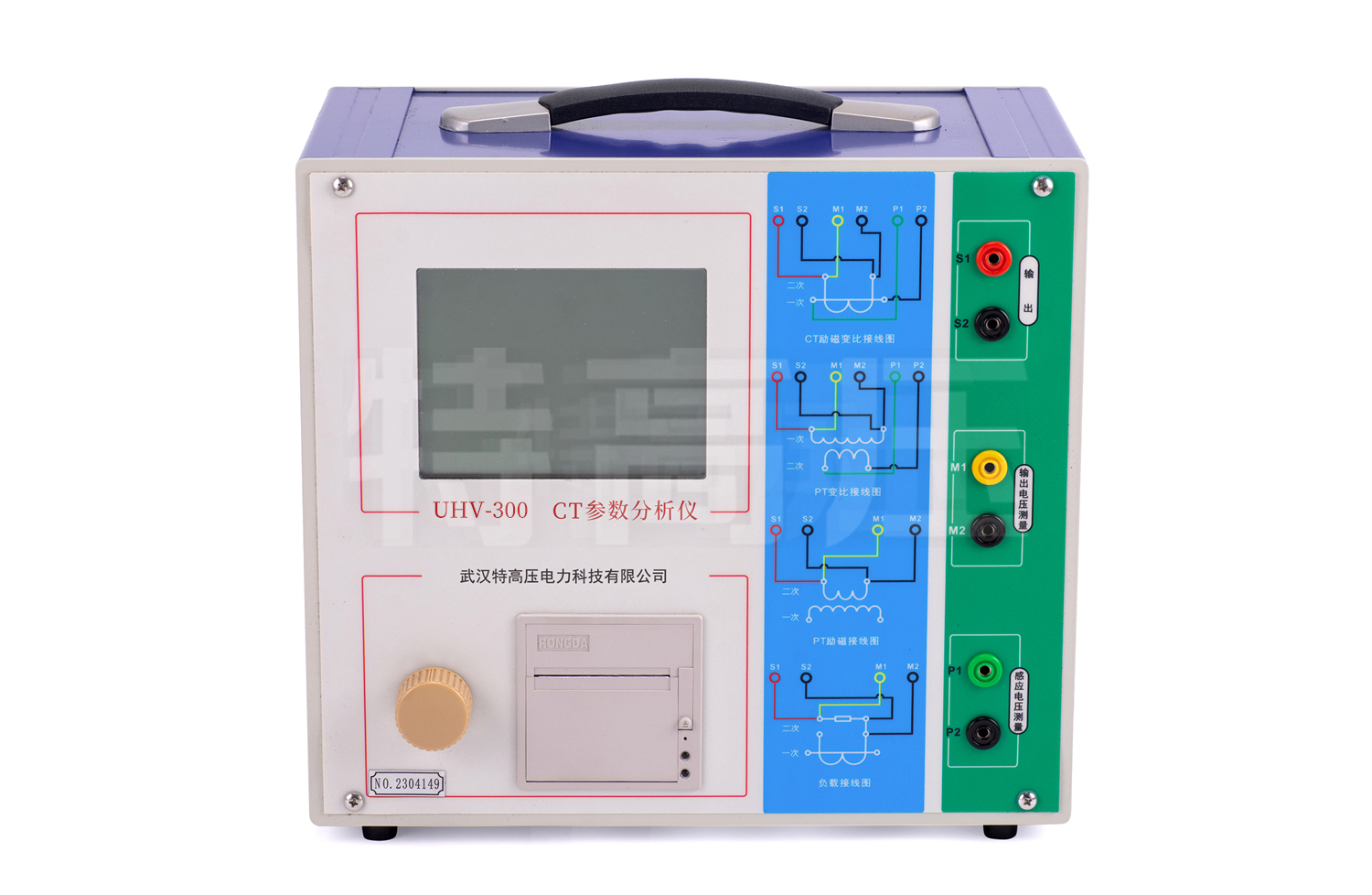

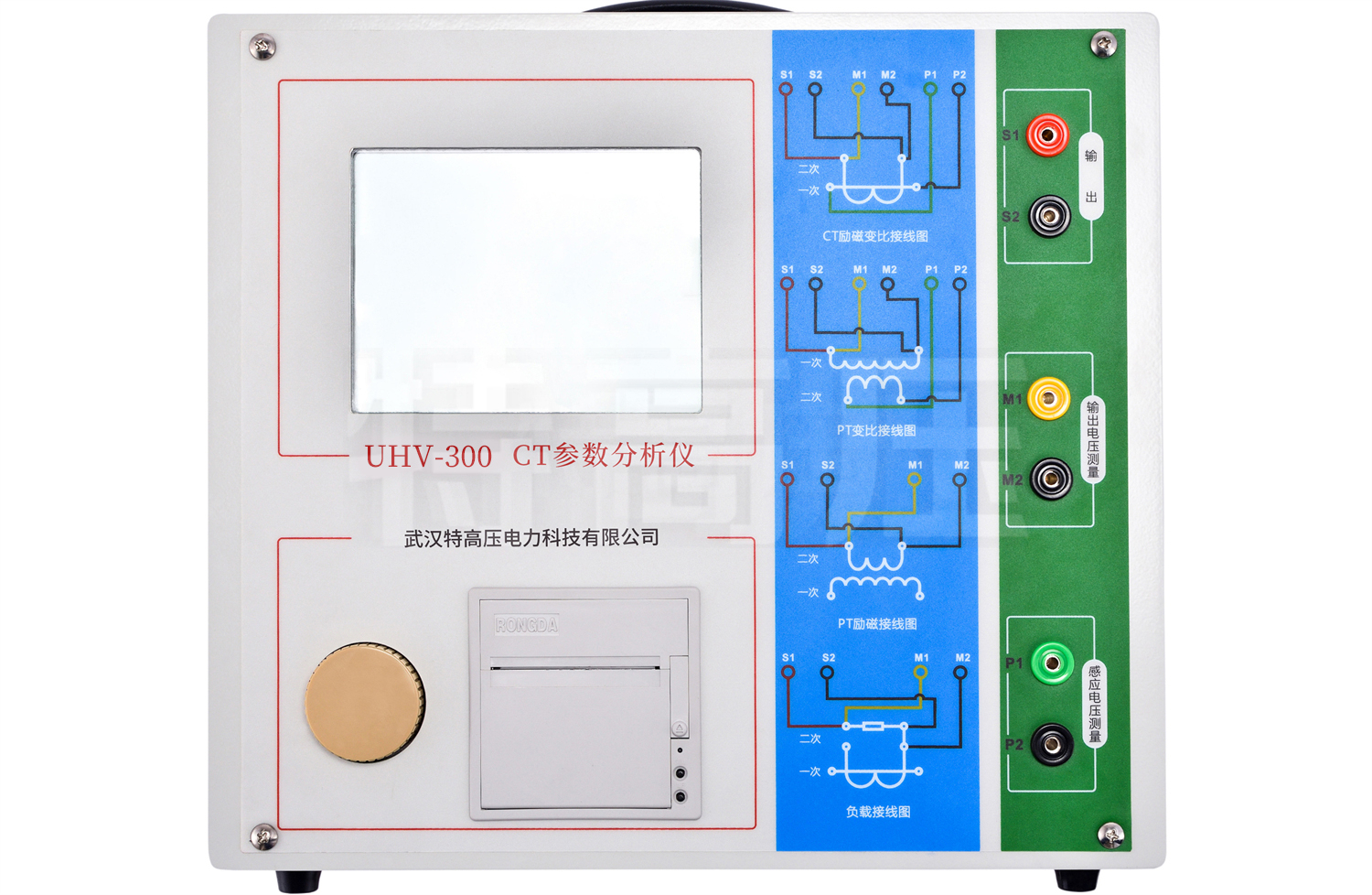

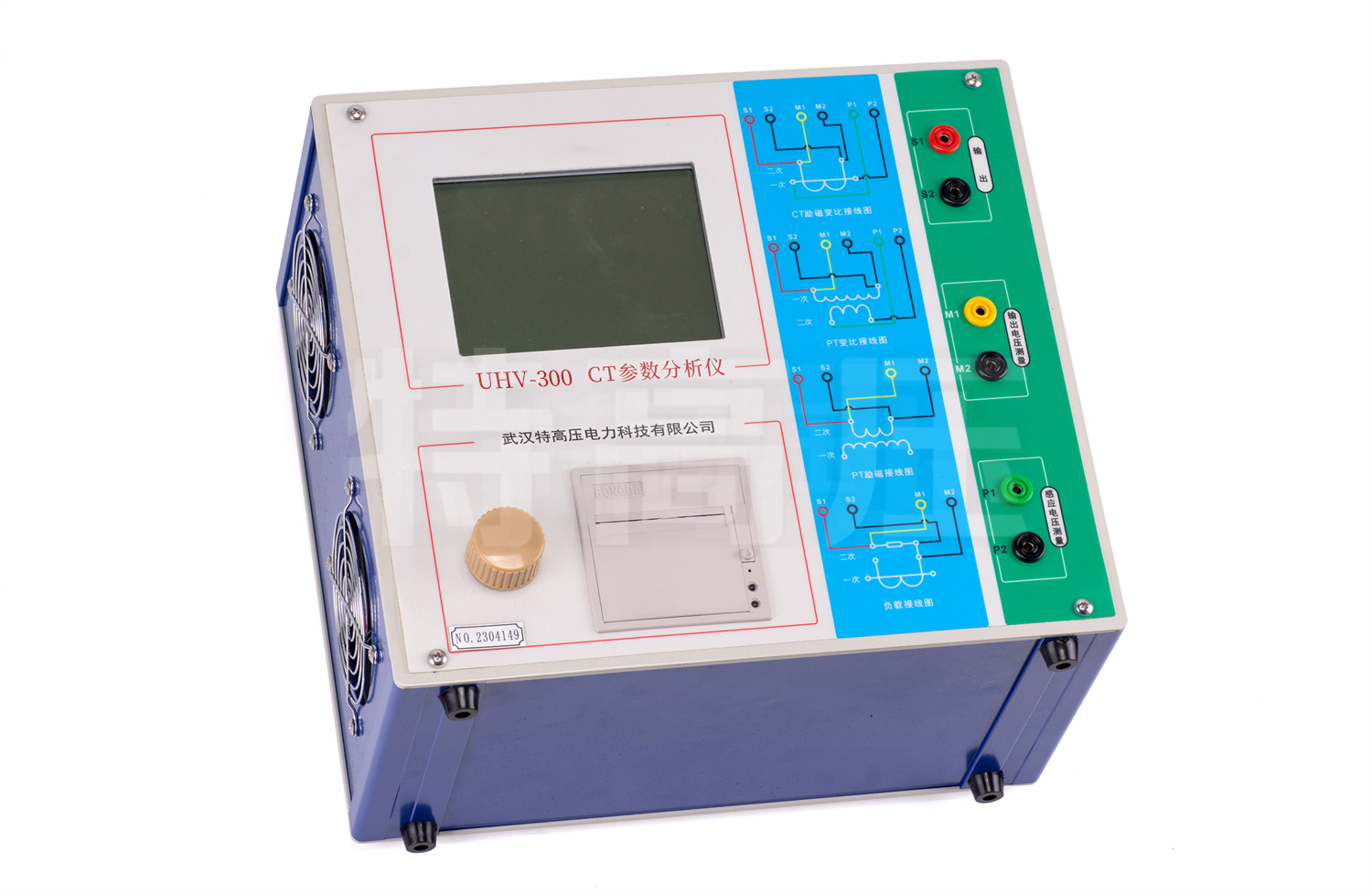

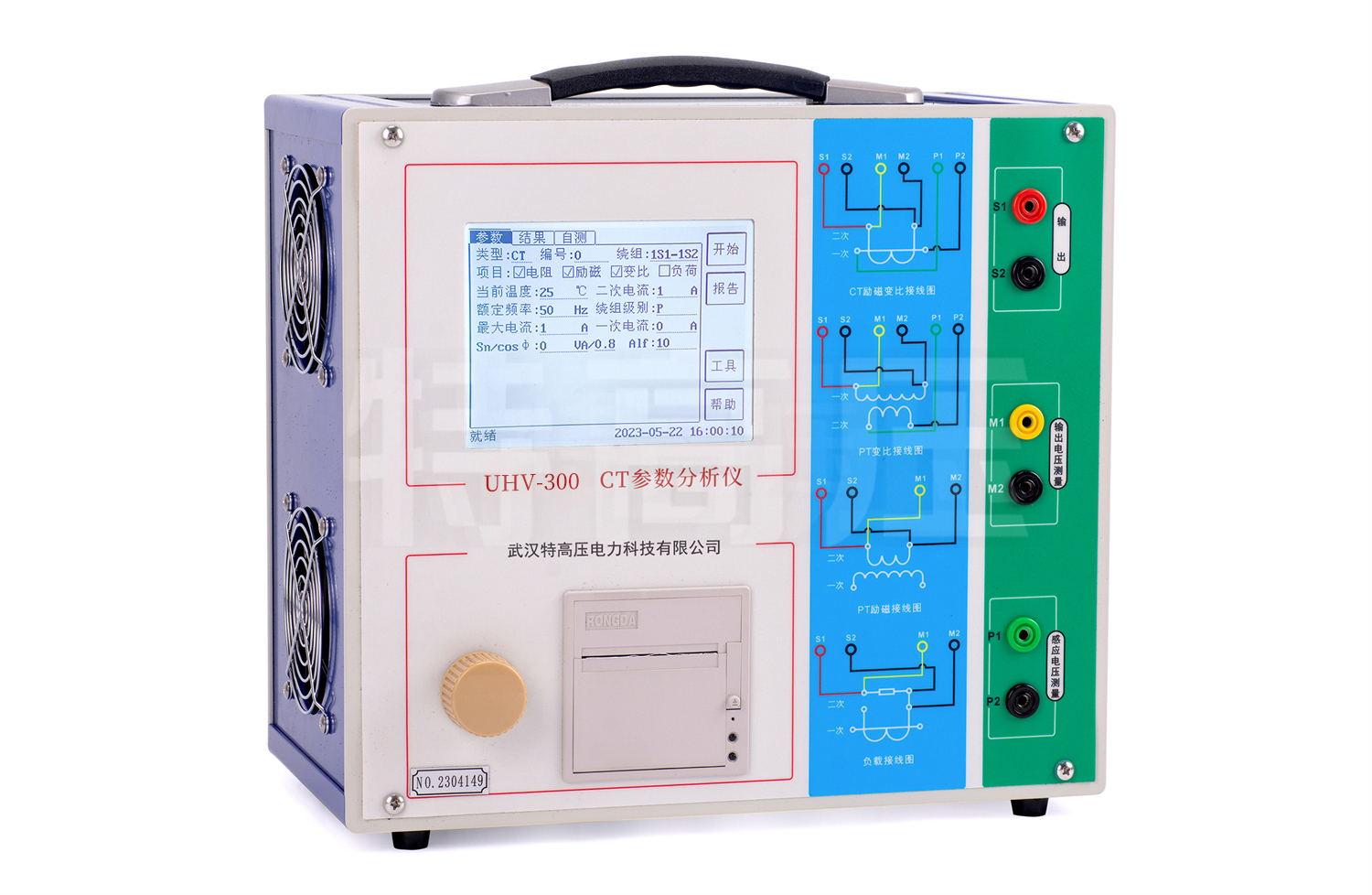

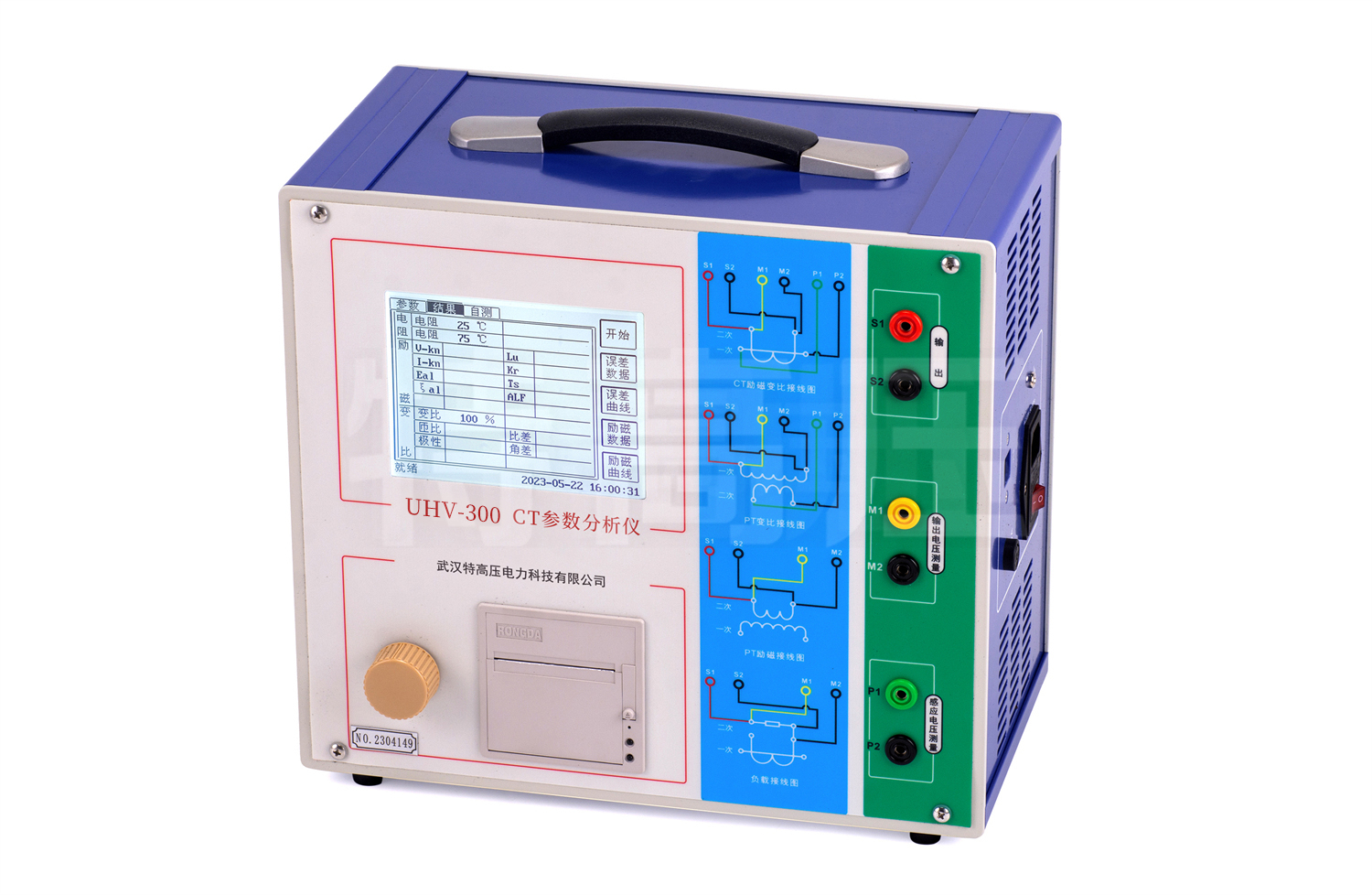

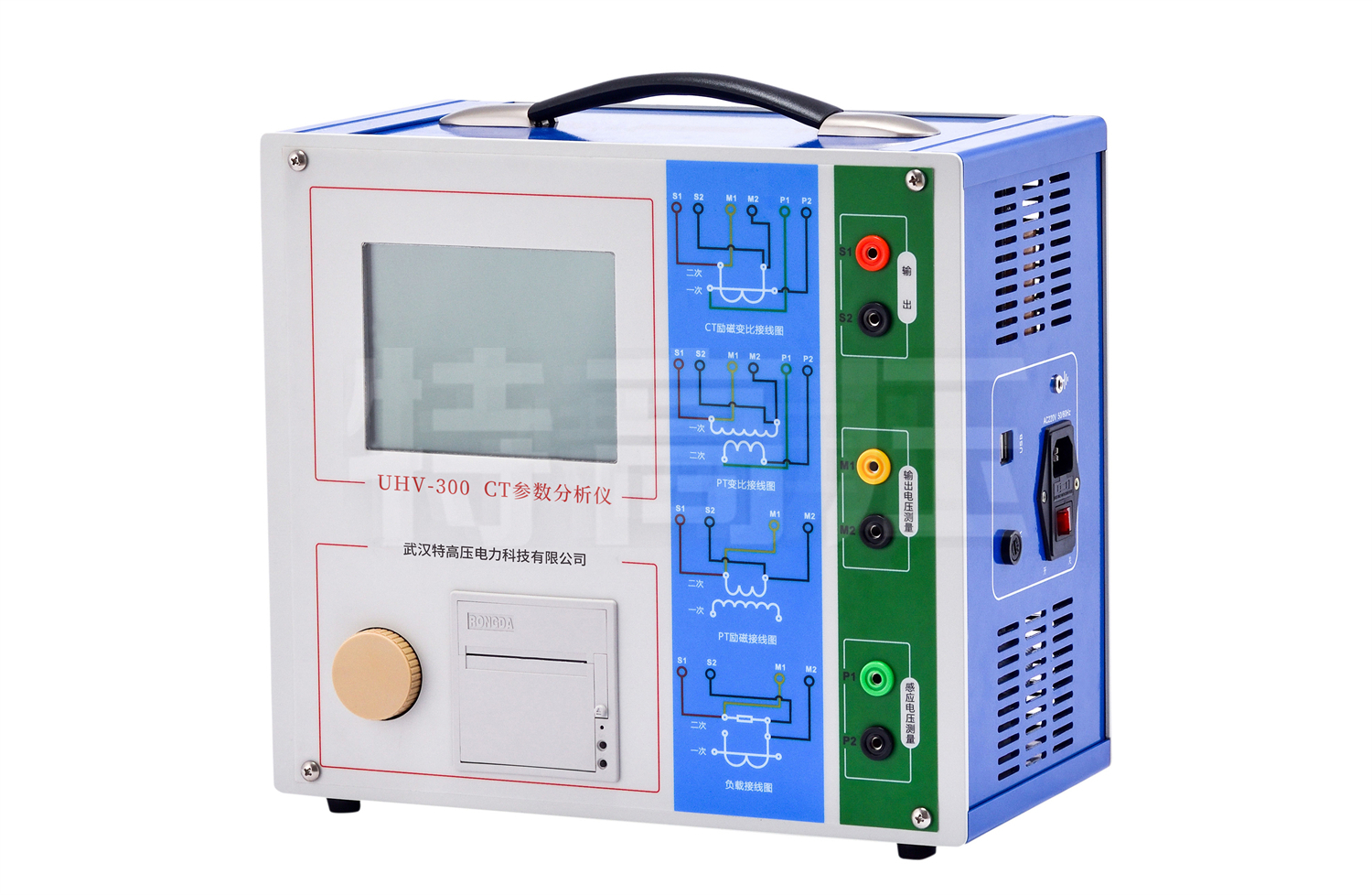

HTCT-300 CT参数分析仪

仪器是电力行业用于互感器的专业测试仪器

参考标准:GB/T 22071.1-2018,GB/T 22071.2-2017

  • 功能全面测试范围广,智能化程度高
  • 装置可存储2000组测试数据,掉电不丢失
  • 基于先进的低频法测试原理,能应对拐点高达45kV的CT测试

注:关于产品购买、技术维护等服务,欢迎致电!

HTCT-300 CT参数分析仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

产品别称:CT参数分析仪、CT分析仪、变频CT分析仪、CTPT分析仪、互感器特性测试仪、变频互感器特性测试仪、互感器暂态特性分析仪、电流互感器检验仪、CT特性分析仪、电流互感器参数分析仪、电流互感器特性分析仪、CT参数测试仪、电流互感器参数测试仪、电流互感器特性测试仪、互感器综合测试仪

        产品参数

主要参数

测试用途保护类CT,保护类PT
输出0~180Vrms,12Arms,18A(峰值)
CT变比测量范围:1~40000
精度:±0.2%
PT变比测量范围:1~40000
精度:±0.2%
相位测量分辨率:0.5min
精度:±5min
二次绕组电阻测量范围:0~300Ω
精度:2%±2mΩ
交流负载测量范围:0~1000VA
精度:2%±0.2VA
输入电源电压AC220V±10%,50Hz
工作环境温度:-10℃ ~ 50℃,湿度:≤90%
尺寸、重量尺寸:340mm x 300mm x 150mm      ,重量<9kg
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
  • 2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
  • 3、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
  • 4、基于先进的低频法测试原理,能应对拐点高达45kV的CT测试。
  • 5、界面友好美观,全中文图形界面。
  • 6、装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。
  • 7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
  • 8、易于携带,装置重量<9kg。
互感器综合测试仪互感器综合测试仪互感器综合测试仪互感器综合测试仪互感器综合测试仪互感器综合测试仪互感器综合测试仪
产品视频
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

  • c1
  • c2
  • c3
