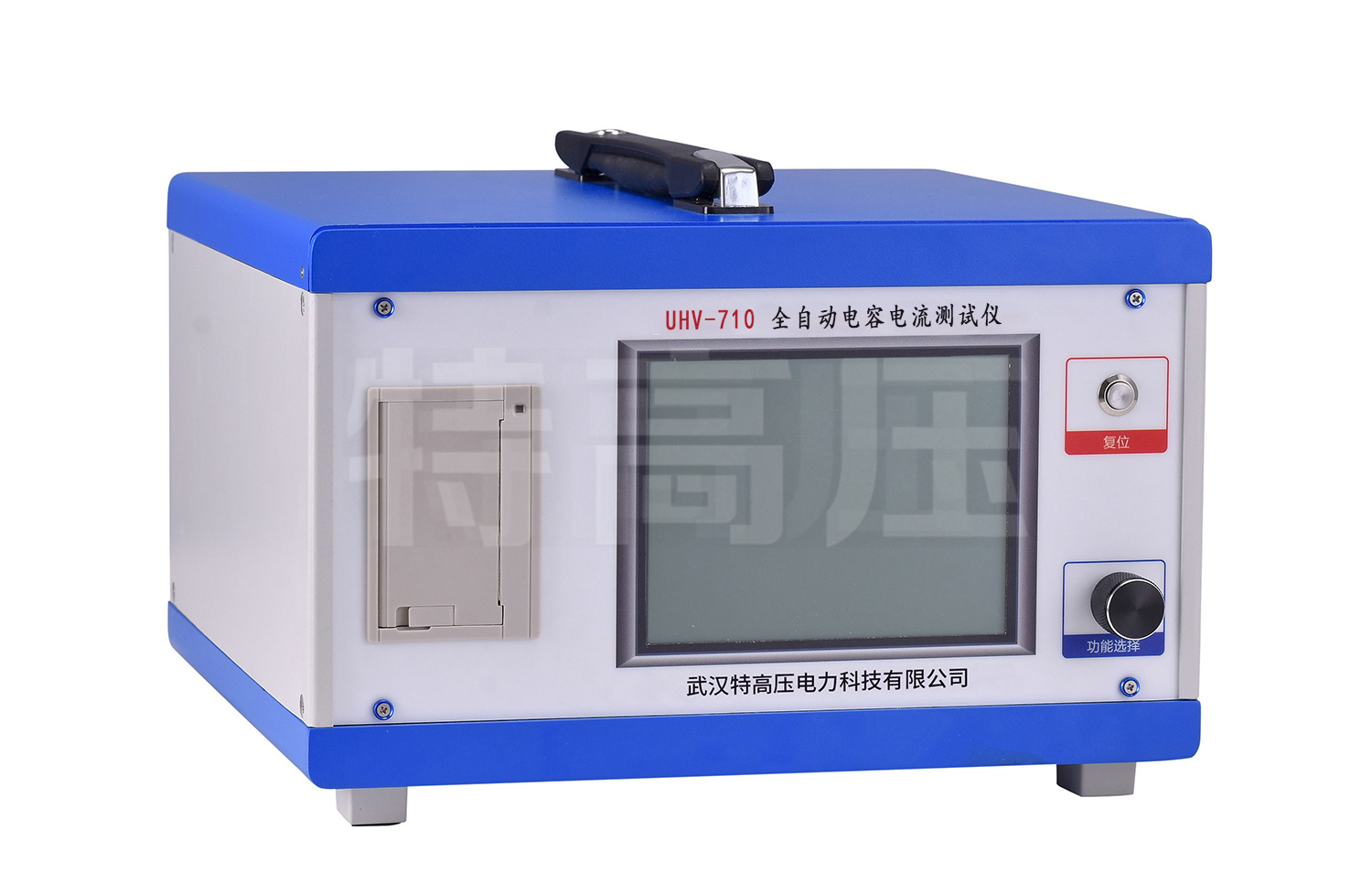

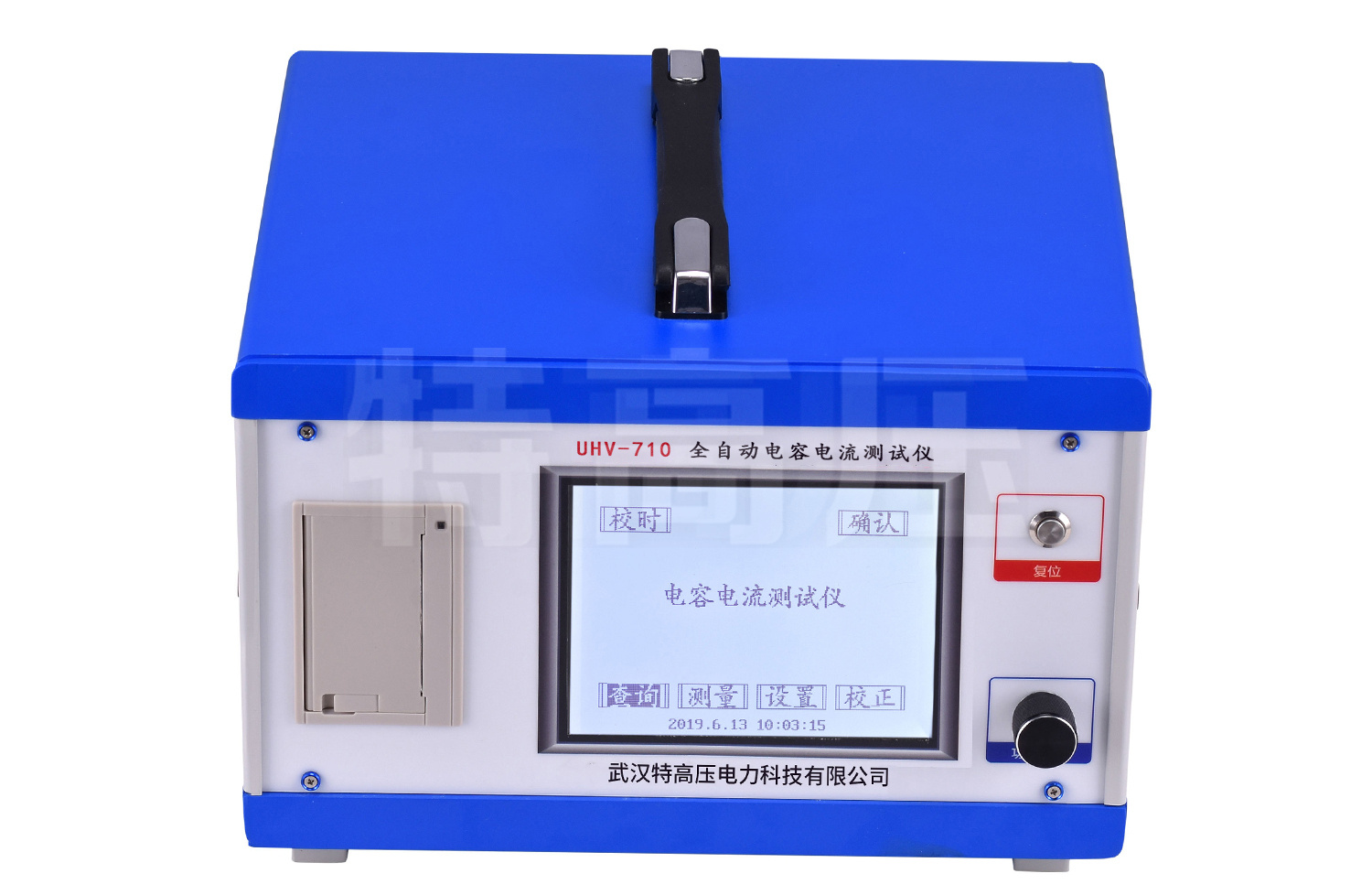

HTCI-H 全自动电容电流测试仪(PT开口三角法)

针对变电站现场高压并联电容器组测量时存在的问题而专门研制

参考标准:DL/T 846.12-2016

  • 体积小、重量轻
  • 测试速度快,数据准确性高
  • 安全、简单、快捷

注:关于产品购买、技术维护等服务,欢迎致电!

目前,我国配电系统的电源中性点一般是不直接接地的,所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。

据统计,配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。因此,我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以做决定。

另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。

传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等,这些方法都要接触到一次设备,因而存在试验危险、操作繁杂,工作效率低等缺点。

电容电流测试仪,直接从PT的二次侧测量配电网的电容电流,与传统的测试方法相比,该仪器无需和一次侧打交道,因而不存在试验的危险性,无需做繁杂的安全措施和等待冗长的调度命令,只需将测量线接于PT的开口三角端就可以测量出电容电流据。

由于从PT开口三角处注入的是微弱的异频测试信号,所以既不会对继电保护和PT本身产生任何影响,又避开了50Hz的工频干扰信号,同时测试仪的输出端可以耐受100V的交流电压,若测量时系统有单相接地故障发生,亦不会损坏PT和测试仪,因而无需做特别的安全措施,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠。

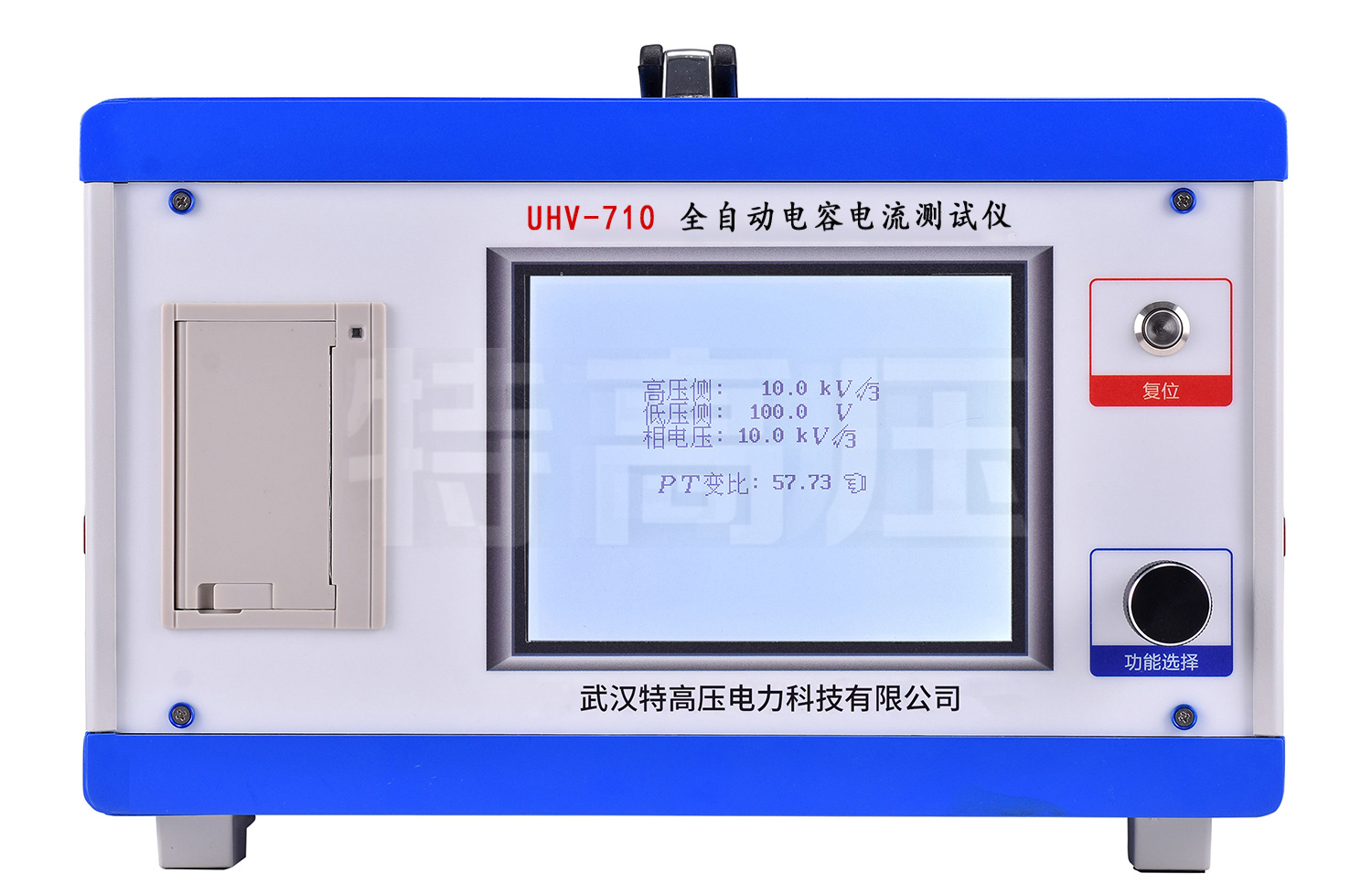

电容电流测试仪采用大屏幕液晶显示,中文菜单,操作非常简便,且体积小、重量轻,便于携带进行户外作业,接线简单,测试速度快,数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率。

产品别称:全自动电容电流测试仪、微机型电容电流测试仪、配电网电容电流测量仪、配电网电容电流测试仪、配电网电容电流测试系统、全自动电容电流测试仪、配电网微机型电容电流测试仪、电容电流测试仪

产品参数

技术参数

测量范围 对地总电容≤120μFF(三相对地)
电容电流≤1400A(66kV系统)
电容电流≤760A(35kV系统)
电容电流≤220A(10kV系统)
电容电流≤130A(6kV系统)
测量精度 0.5μF~1μF   ±10%±5个字
1μF~90μF    ±5%
90μF~120μF  ±10%
工作温度 -10~50℃
相对湿度 ≤90%
工作电源 AC220V±10% ,50Hz ±1%
外形尺寸 310×300×170mm3
仪器重量 10kg
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、采用大屏幕液晶显示,中文菜单,操作非常简便,且体积小、重量轻,便于携带进行户外作业
  • 2、接线简单,测试速度快,数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率
电容电流测试仪电容电流测试仪电容电流测试仪电容电流测试仪电容电流测试仪电容电流测试仪
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

  • c1
  • c2
  • c3
