用于做常用电气绝缘工具的交流耐压试验
参考标准:GB/T 17622-2008,GB 21148-2020,DL/T 976-2017
- 可同时进行8只绝缘靴或绝缘手套的试验
- 泄漏电流采用抗干扰无线传输技术传输回控制箱
- 每路试品均具有分断机构,不影响其它试品进行试验
注:关于产品购买、技术维护等服务,欢迎致电!

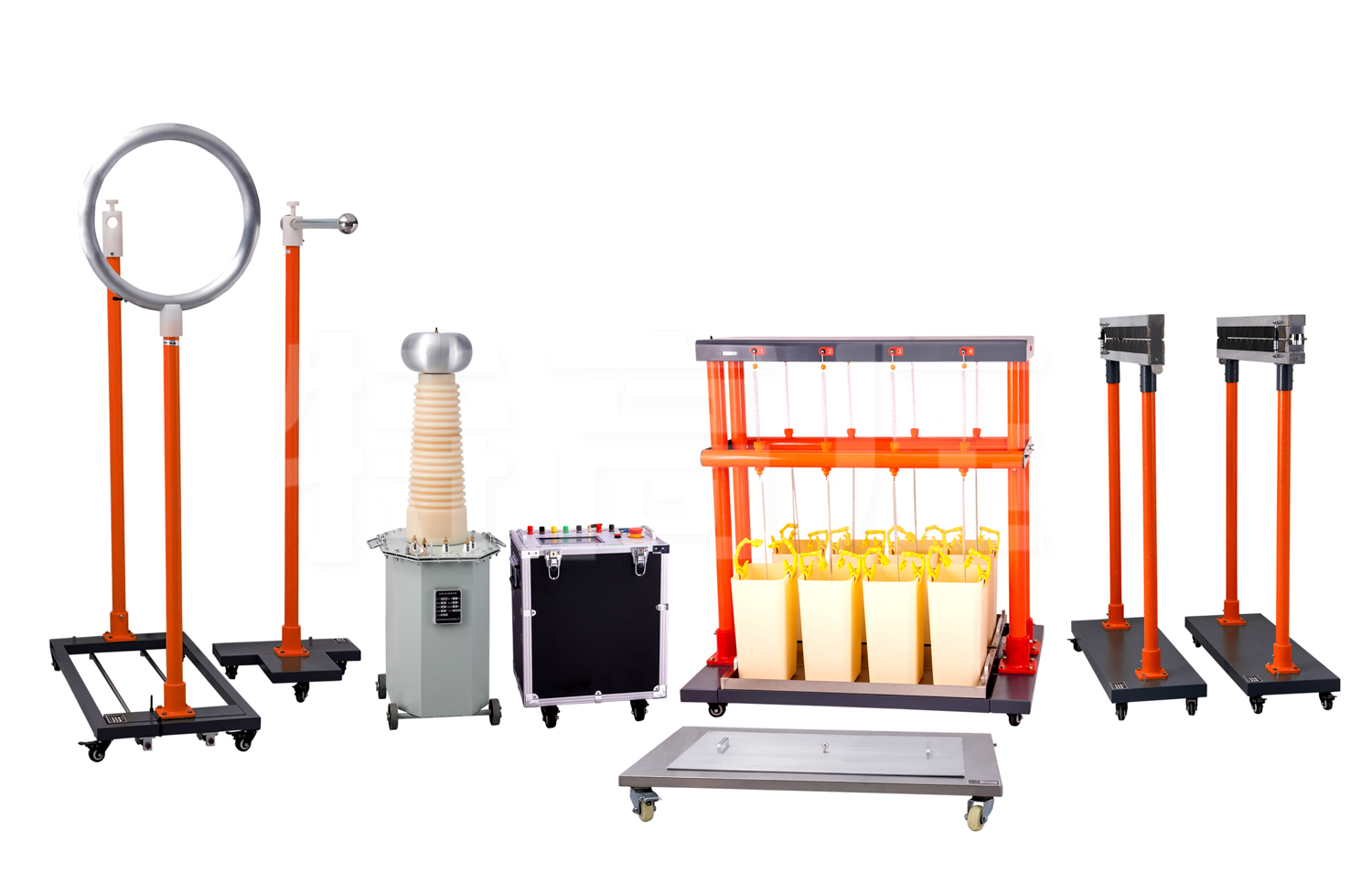

全自动电力安全工器具检测台是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)和国家电网公司电力安全工作规程(变电部分)的要求的基础上研发而成。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验,绝缘靴及绝缘手套耐试验周期为半年,试验过程中不允许击穿,同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。
产品别称:防护工具绝缘试验台、绝缘靴手套耐压试验装置、绝缘靴手套耐压测试仪、辅助绝缘工具试验装置、绝缘靴绝缘手套试验装置、带电防护用具绝缘测试装置、绝缘鞋绝缘手套试验机、绝缘靴绝缘手套试验机
技术参数
电源输入电压 | 220V±10% 50Hz |
控制台输出电压 | 0-250V |
控制台输出电流 | 12A |
额定输出电压 | 30kV-500kV |
额定输出容量 | 3kVA-100kVA |
最大量程 | 29.9mA |
泄漏电流带上脱扣系统后量程 | ≥12mA |
电压测量误差 | ±1% +3个字 |
泄漏电流测量误差 | ±1% +3个字 |
泄漏电流分辨率 | 0.01mA |
数显计时 | 99分钟自由设定 |
环境温度 | -10℃-40℃ |
湿度 | ≤90%RH,不结露、仪器不闪烁 |
控制箱外形尺寸 | 400×300×550mm3 |
试验支架外型尺寸 | 1000×800×1000mm3 |
控制箱重量(kg) | 25 |
试验支架重量(kg) | 20 |
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

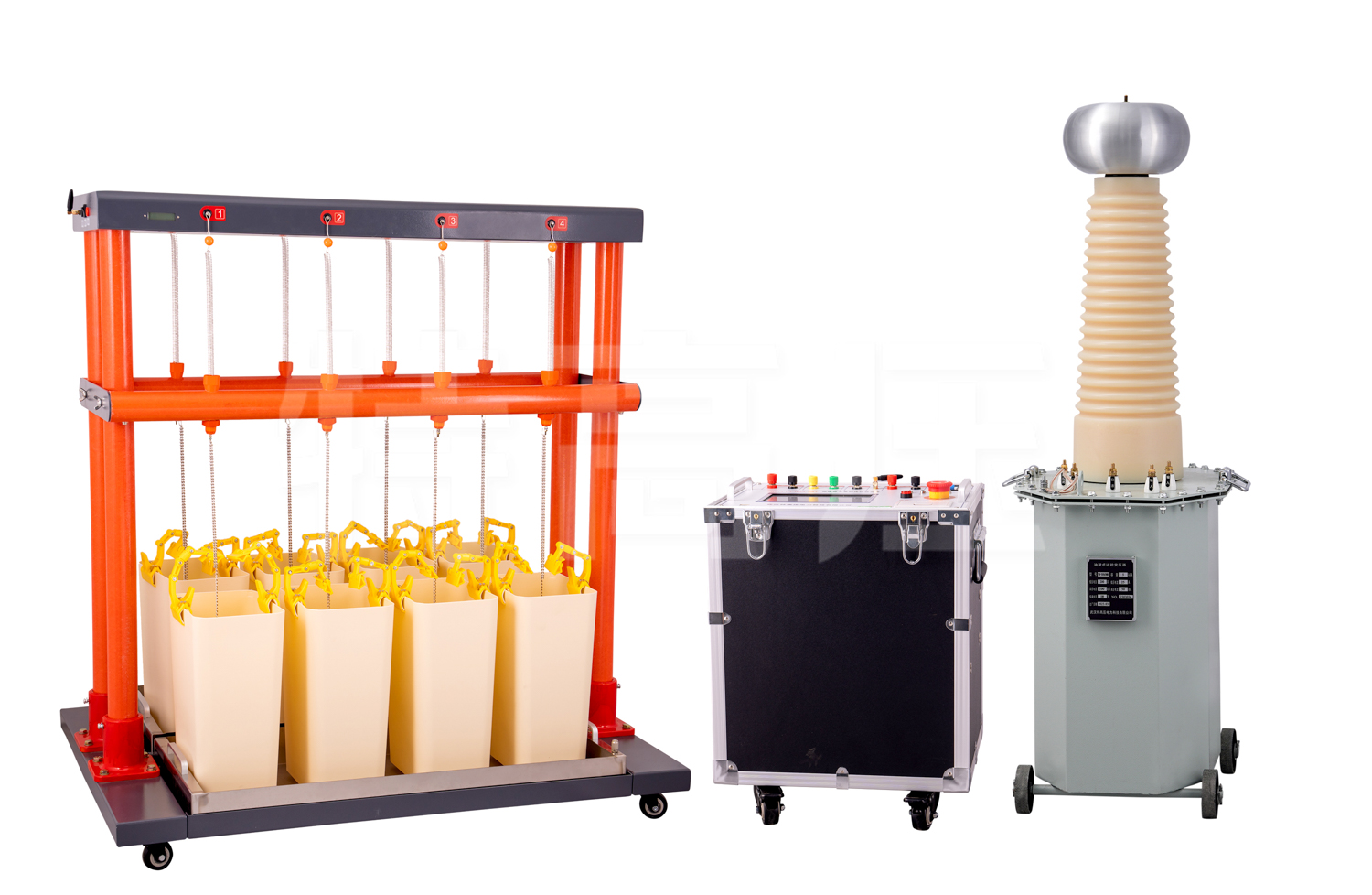

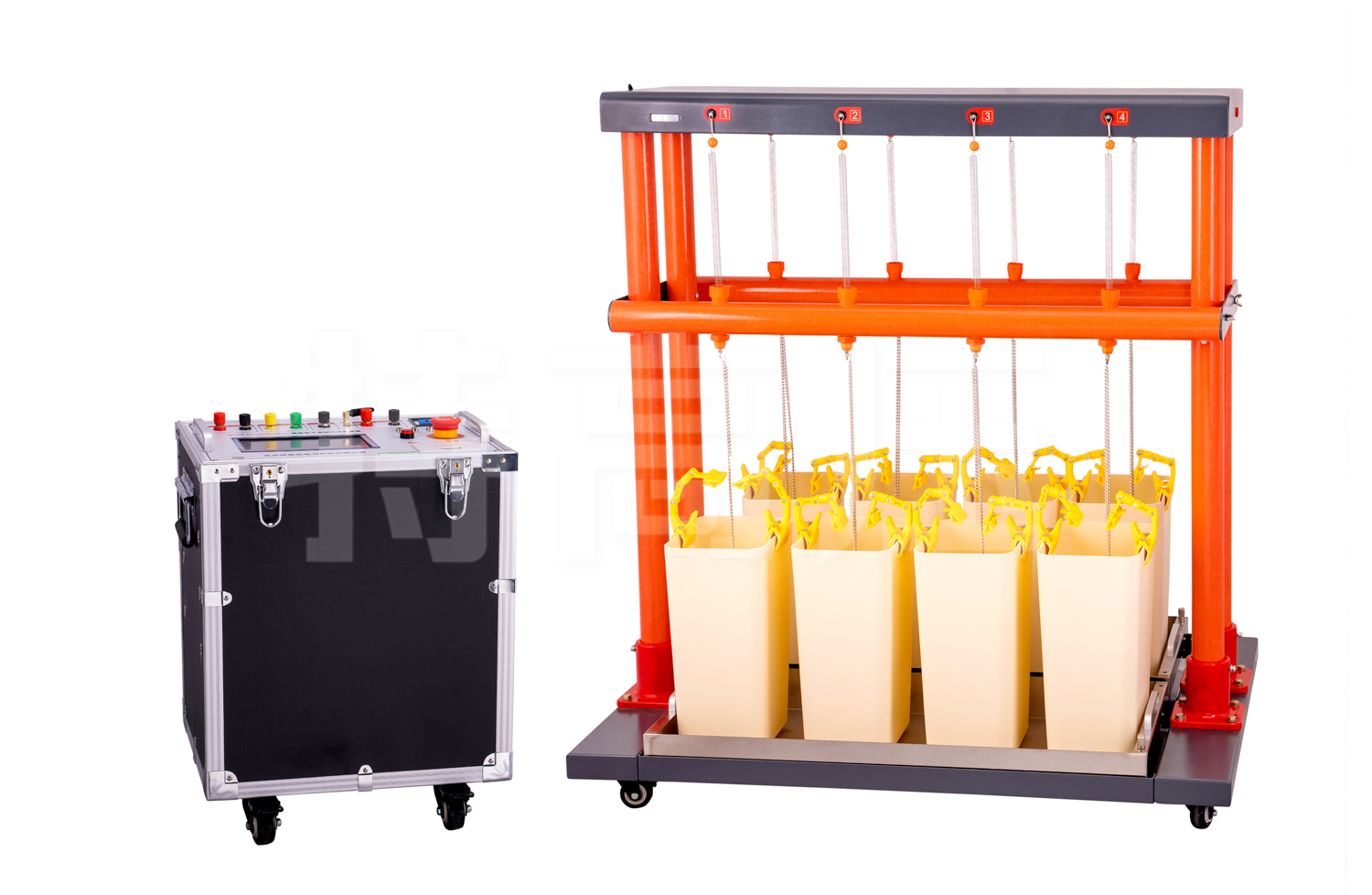

1、仪器可以同时进行8只绝缘靴或绝缘手套的试验,并测量每只试品的泄漏电流。
2、绝缘鞋试验采用里面放置小钢珠的干式试验方法,摆脱了传统的往鞋子里灌水做试验,试验完毕后不易晒干的做法。
3、高低压分离,泄漏电流采用抗干扰无线传输技术传输回控制箱,极大的保护人身的安全。
4、每路试品均具有分断机构,当任意一路击穿时或超过设定泄漏电流值时,该路试品将自动脱离试验,不影响其它试品进行试验。
5、仪器采用7寸TFT触摸大屏幕液晶汉字显示,显示信息量大,一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。
6、采用直流电机控制调压器升压过程,全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,到达预定电压开始计时,并保持试验电压、计时到、自动降压,到零后自动断电,提示试验结束,同时显示各试品泄漏电流,并自动保存测试结果。

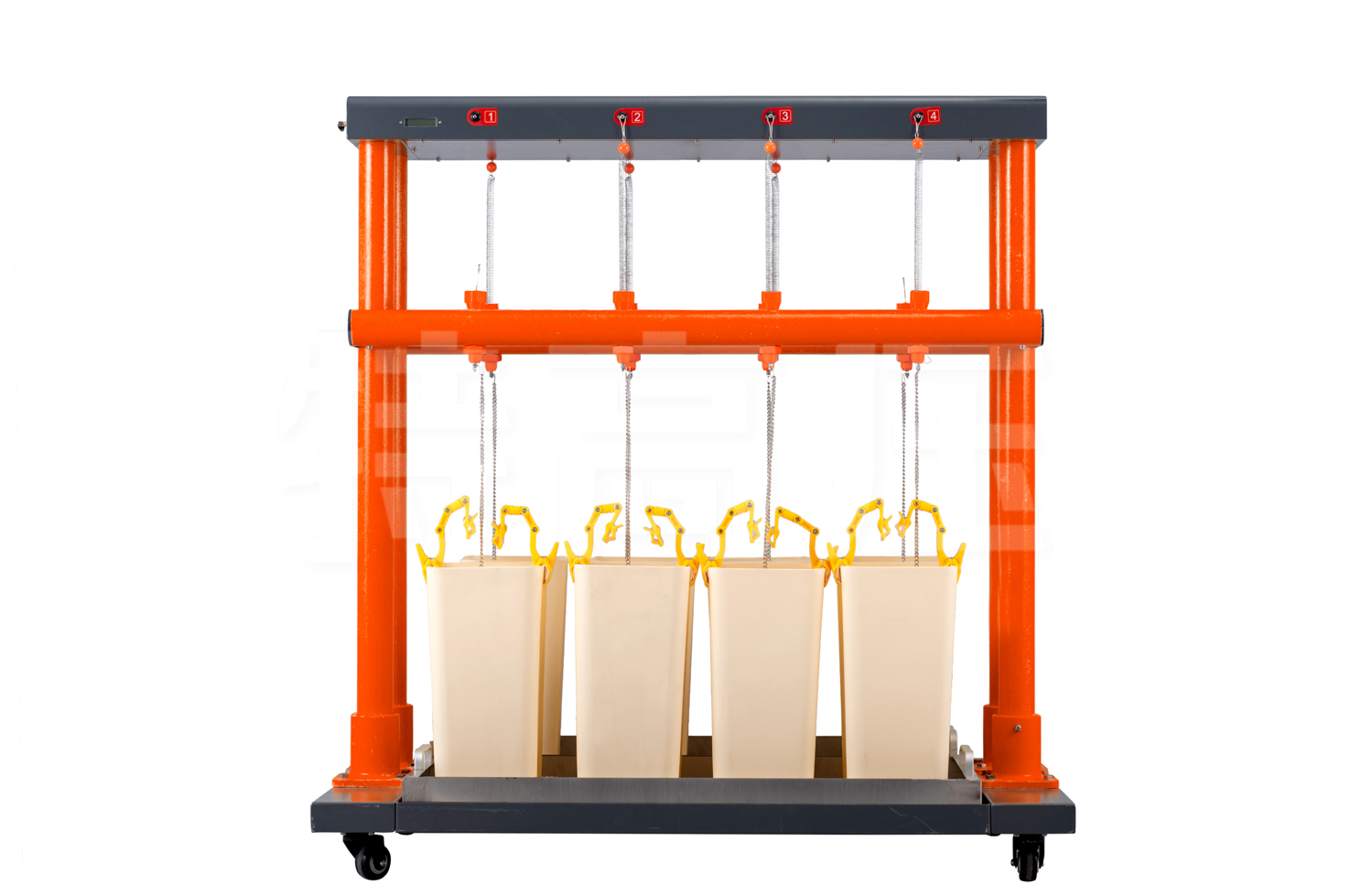

7、绝缘靴试验具有专用不锈钢接地托盘,绝缘手套试验具有专用不锈钢容器,便于操作。
8、试验变压器变比自由设定,也可以与客户现有变压器相互配套。
9、具有过流保护功能。
