GTB系列 干式试验变压器

发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备

参考标准:DL/T 848.2-2018,DL/T 474.4-2018

  • 过流保护功能
  • 体积小、重量轻、结构紧凑、免维护
  • 外形美观、接线简单直观,使用方便

注:关于产品购买、技术维护等服务,欢迎致电!

本产品又称升压器,它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。

我公司生产的干式试验变压器系列产品,彻底改变了老式试验变压器笨、大、重的落后状况,且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源,配以控制箱(台)、自动保护微安表、球隙等附属设备,特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,深受电力系统和大型厂矿高压试验人员的欢迎。

产品别称:高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器

产品参数

技术参数

阻抗电压 ≤12%
输出电压波形 正弦波
表面温升 <55℃
空载电流 <4%

主要产品规格

规格型号 容量(kVA) 输入电压(V) 输出电压(kV) 输出电流(mA) 输出直流高压 重量(kg)
1.5/50 1.5 200或400 50 30 70 15
5/15 5 333 15
3/50 3 60 20
5/50 5 100 27
6/50 6 120 30
10/30 10 333 30
10/50 10 200 40
15/50 15 300 50
20/50 20 400 55
25/50 25 500 60
30/50 30 600 65
15/25 15 220 25 600 200 72
5/100 5 200或400 100 50 140 60
10/100 10 100 65
10/120 10 120 70
15/100 15 150 75
20/100 20 200 75
25/100 25 250 80
15/120 15 120 125 / 120
20/120 20 160 130
25/120 25 200 140
30/120 30 250 150
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、本系列产品,利用先进的生产设备,采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯,有效地削弱了漏磁,做直流耐试验不需外接硅堆,只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。

  • 2、接线简单直观,使用方便。

  • 3、绝缘可靠性好,外形美观。

  • 4、该干式试验变压器有过流保护功能。

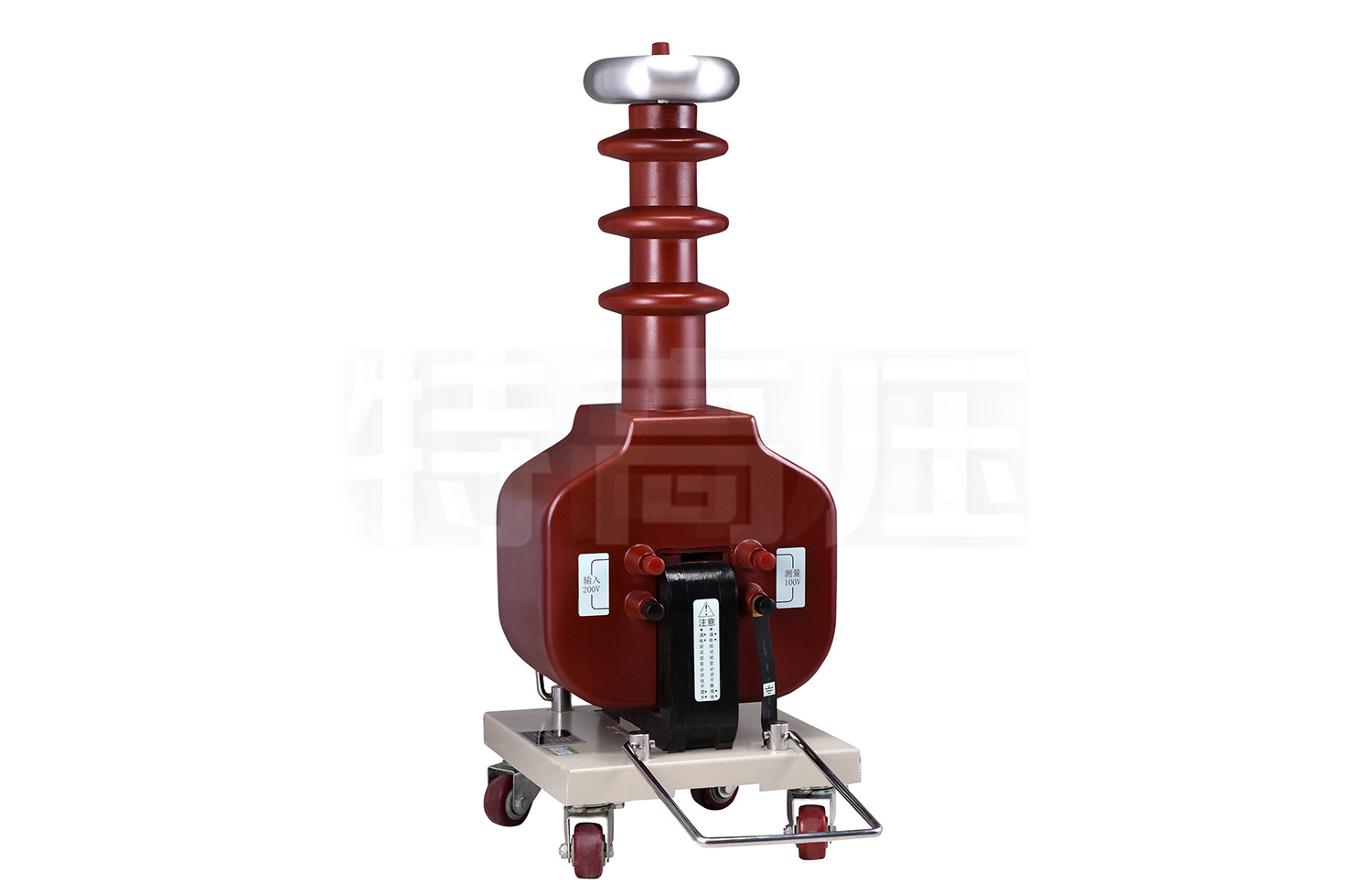

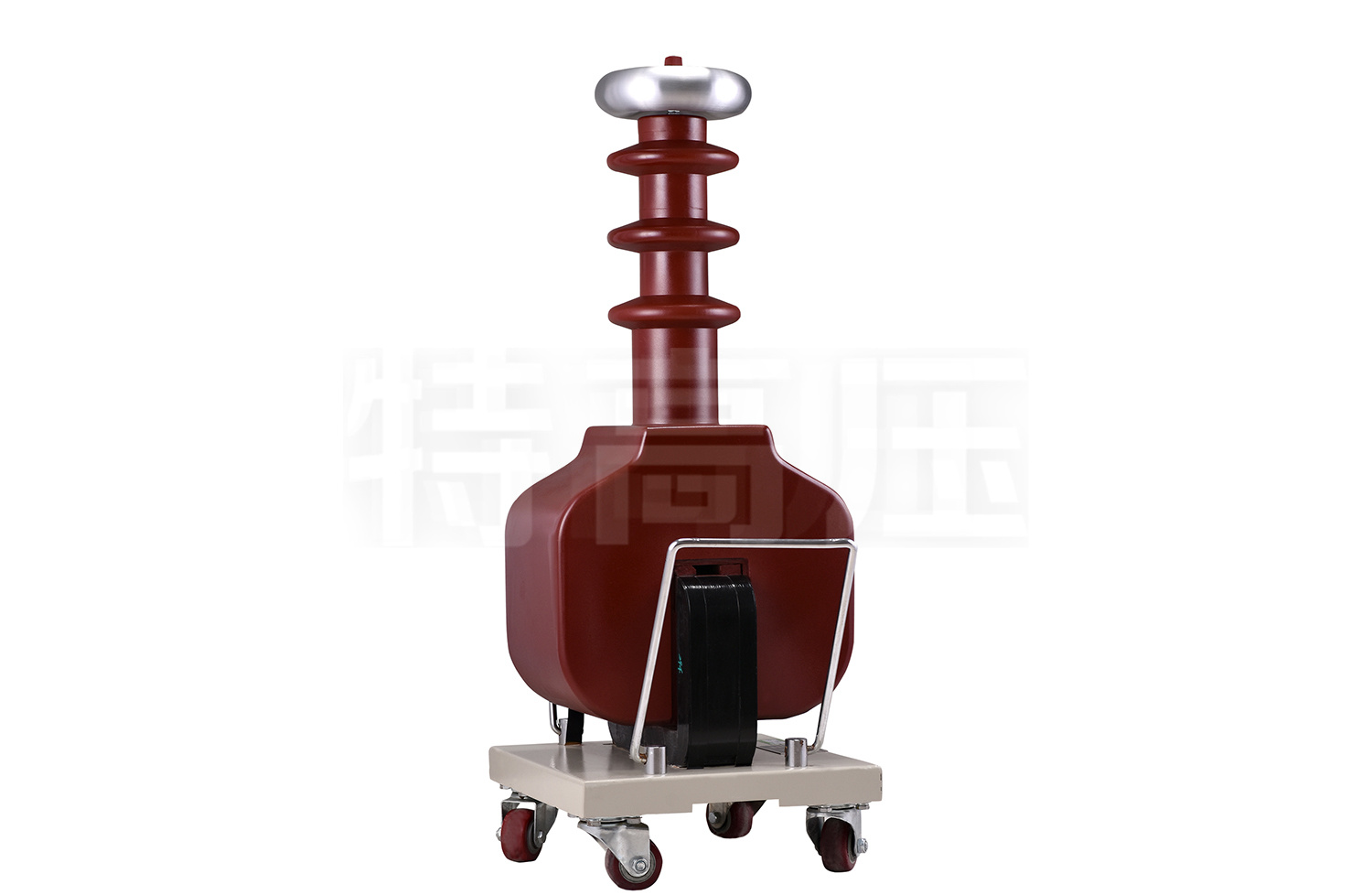

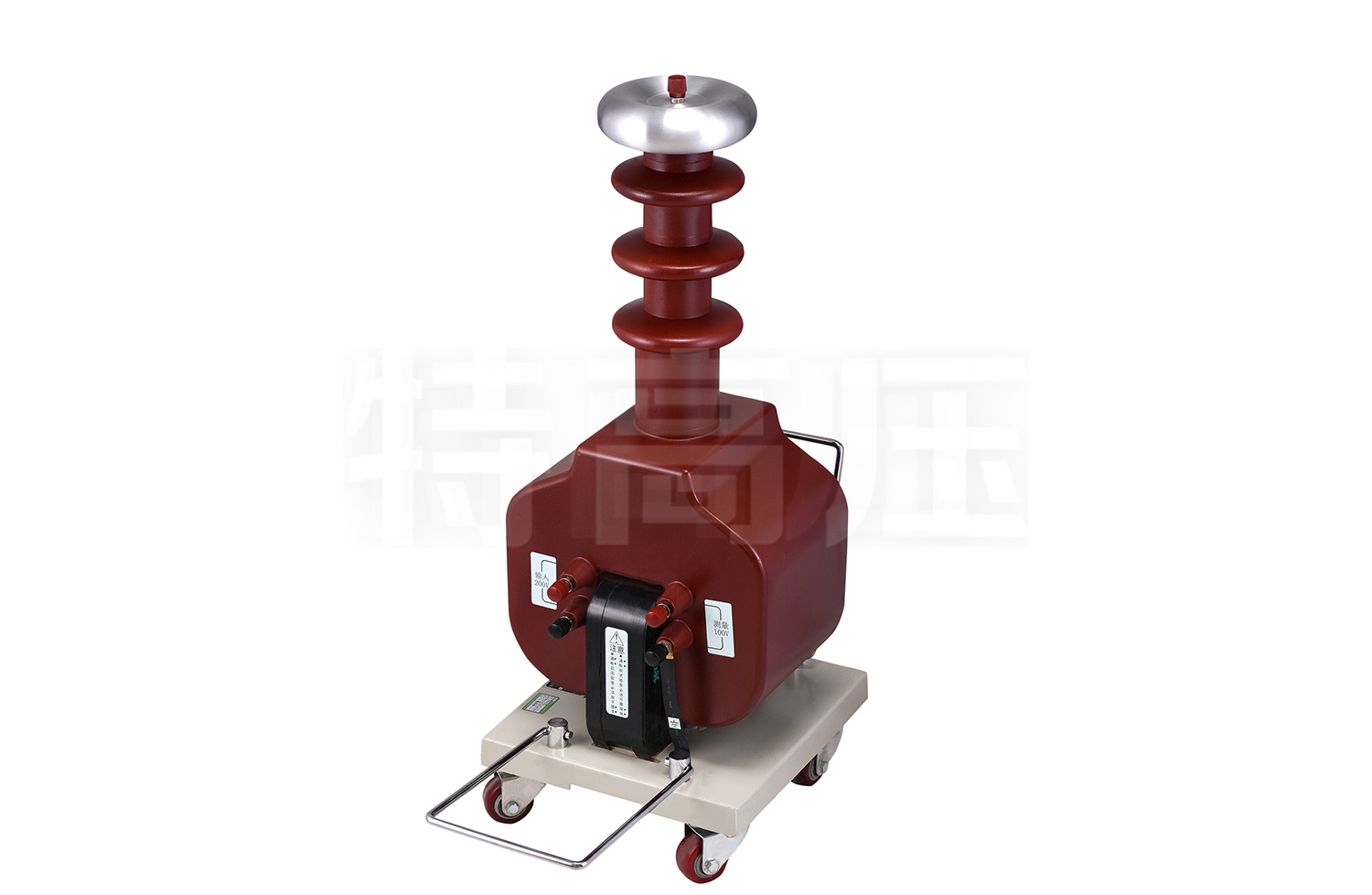

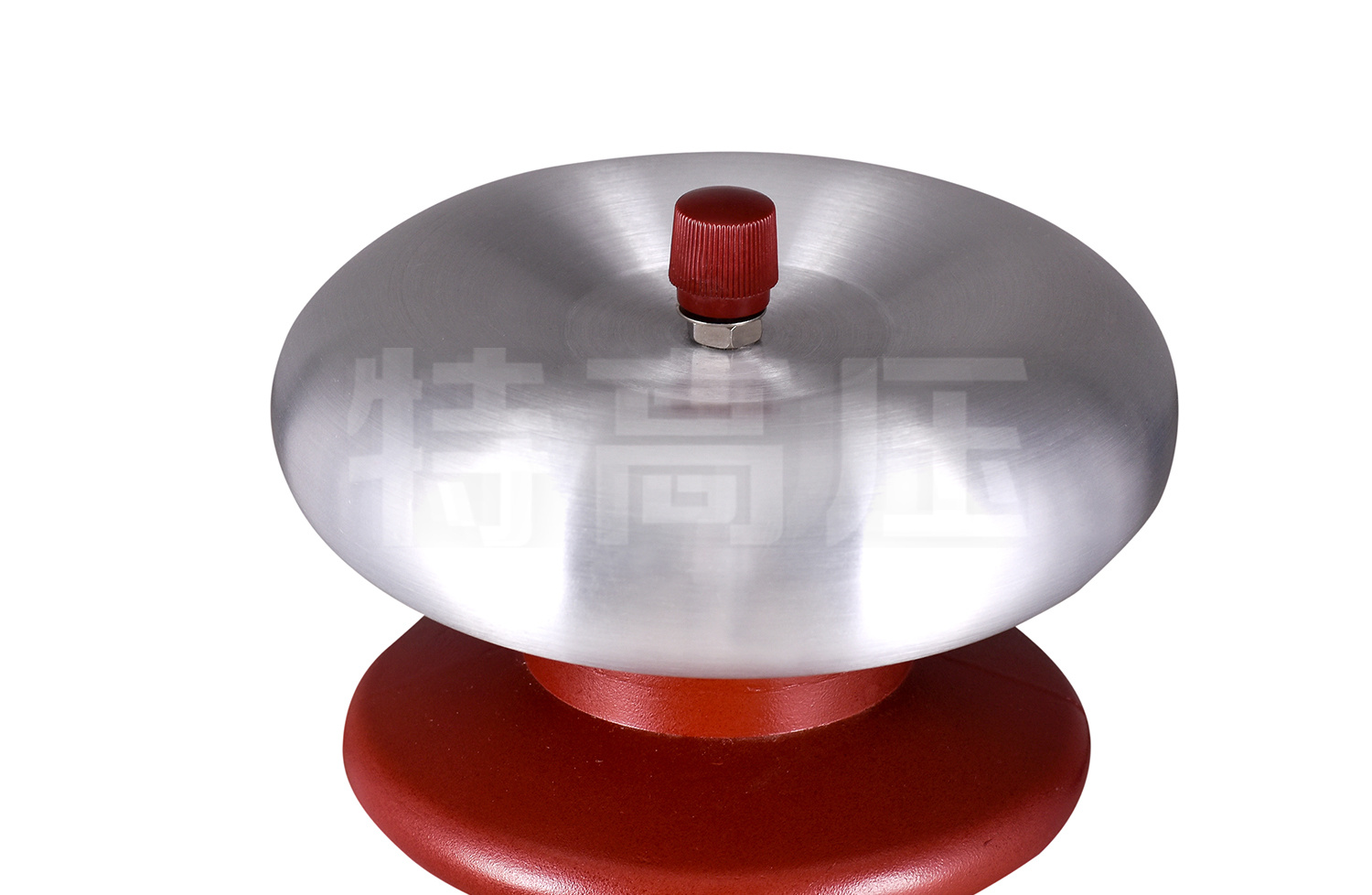

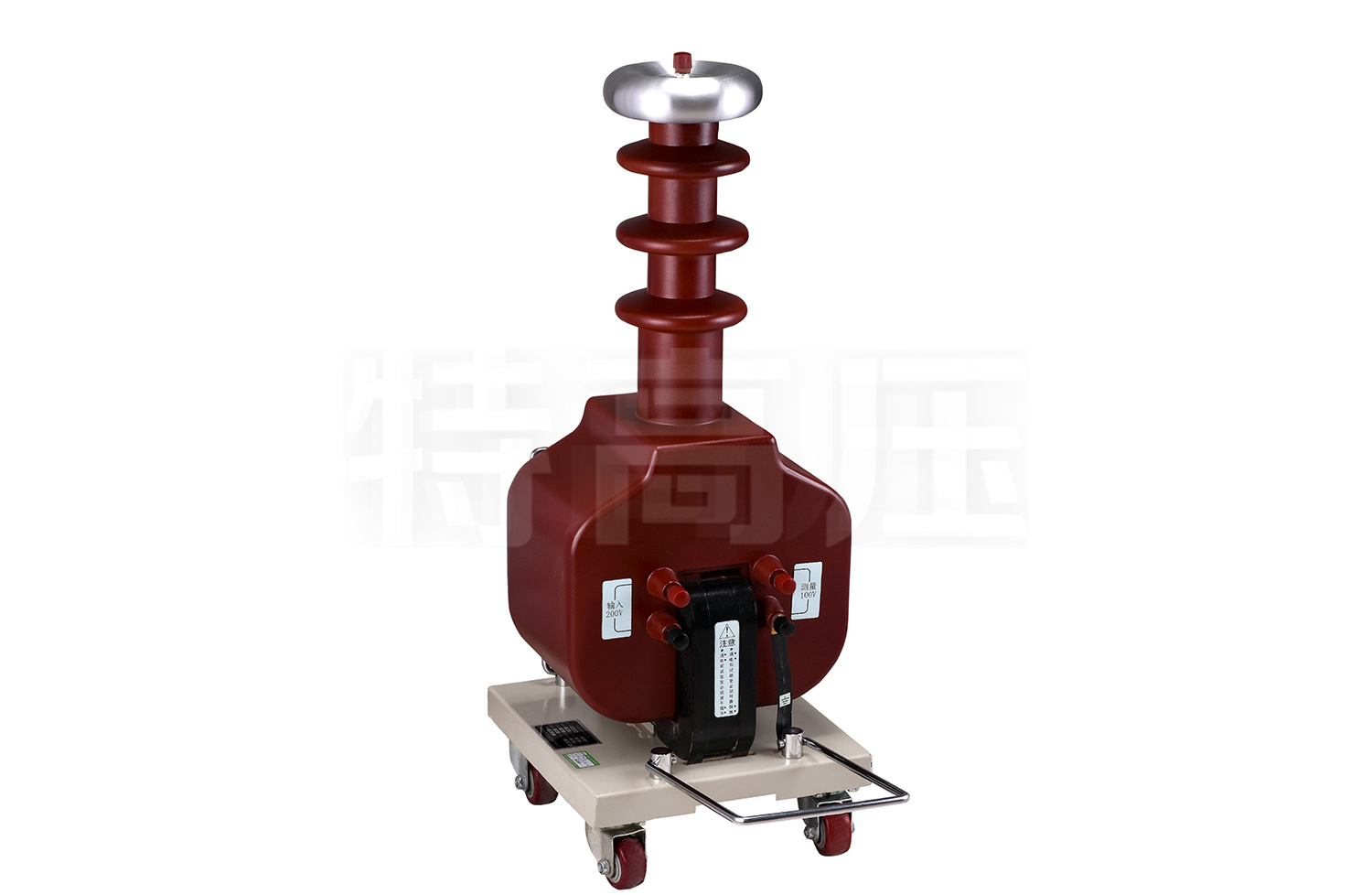

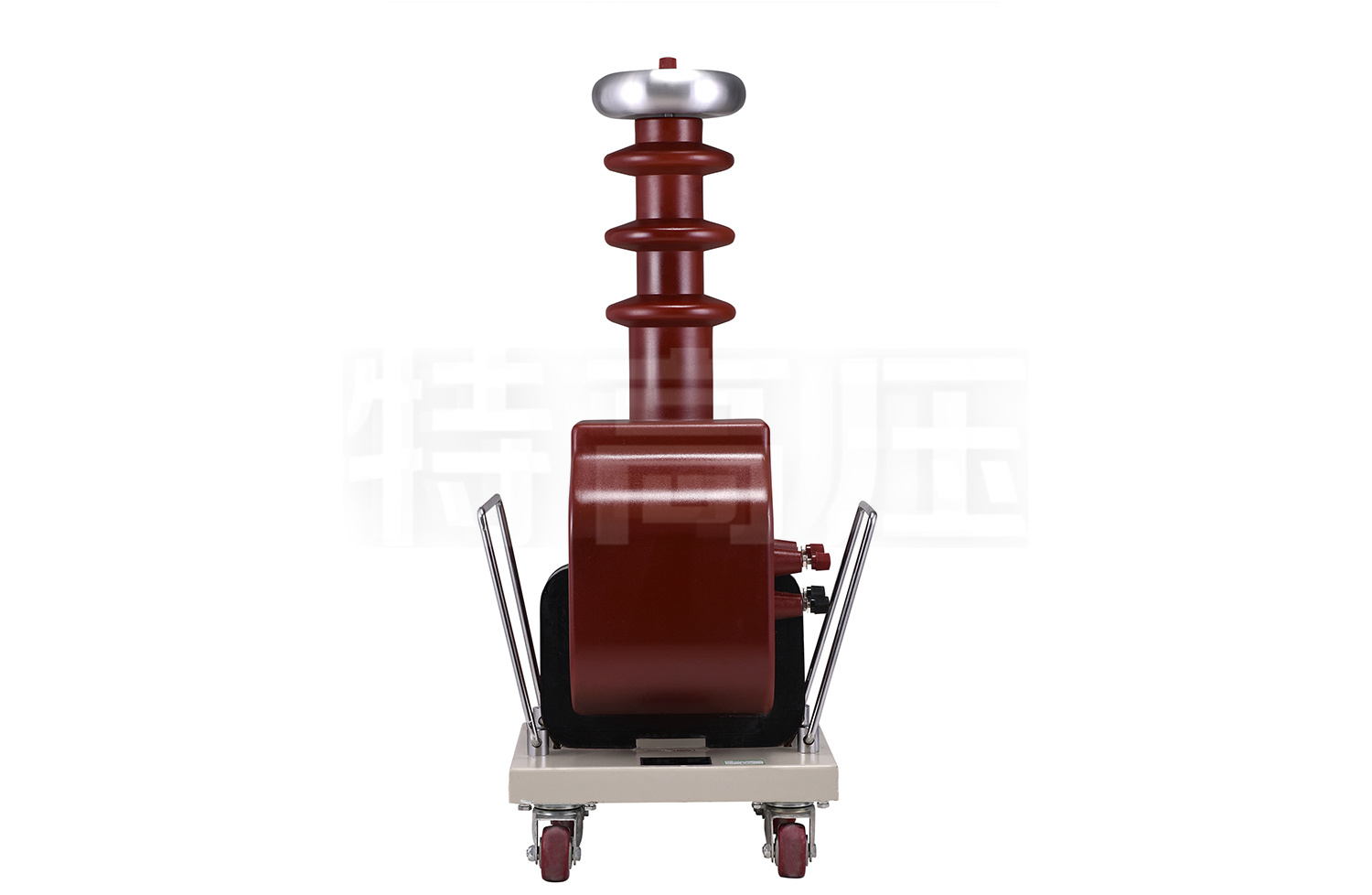

GTB系列 干式试验变压器(图1)GTB系列 干式试验变压器(图2)GTB系列 干式试验变压器(图3)GTB系列 干式试验变压器(图4)GTB系列 干式试验变压器(图5)GTB系列 干式试验变压器(图6)GTB系列 干式试验变压器(图7)GTB系列 干式试验变压器(图8)
产品视频
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
