HGQY-H 电压互感器现场测试仪

对电压互感器的误差(比差、角差)的测量

参考标准:JJG 314-2010

  • 一次性完成测量
  • 检测电压互感器的变比以及极性
  • 仪器可显示测试接线图,便于操作人员检查接线

注:关于产品购买、技术维护等服务,欢迎致电!

我公司(武汉特高压电力科技有限公司)根据现场电压互感器检测工作中,需要设备复杂,体积大,重量重,电压高,准备时间长,工作效率低下并有一定的安全隐患的实际情况。科学系统的研究电压互感器的特性,建立科学的理论模型在大量实验验证的基础上研制出电压互感器现场误差综合测试仪。可满足用户对电压互感器的误差(比差、角差)的测量。具有精度高、稳定性好、体积小,重量轻的特点。

产品别称:互感器测试仪、互感器测试仪、互感器现场测试仪、互感器现校仪、全自动互感器测试仪、全自动电流互感器测试仪、电流互感器测试仪、互感器现场测试仪、电流互感器现场校验仪

        产品参数

技术指标

变比范围 全范围测量(电磁型) ±0.2%
误差测量范围 一次电压:3-110kV/√3(非标准一次电压也可)
二次电压

100V,100V/√3 、6kV/100V 10kV/100v 、20kV/100V 35kV/100V、6kV/√3/100V/√3、10kV/√3/100V/√3 、20kV/√3/100V/√3、35kV/√3/100V/√3、66kV/√3/100V/√3、110kV/√3/100V/√3

功率因数 0.0-1.0
极限误差 ±0.05%
直流电阻 0.0-0.1Ω ±3%
0.1-50Ω ±1%
PT二次负荷 1VA-500VA ±2%
检    定 电压范围 0-100V (百分表误差0.5%)
比差 0.001%-3%  (100V)
角差 0.00′-50′(100V)
误差 △X=±(2%×X+2%×Y±2个字)
△Y=±(2%×X+2%×Y±2个字)
导纳 0.1mS-99.9mS
误差 △X=±(2%×X+2%×Y±2个字)
△Y=±(2%×X+2%×Y±2个字)
工作电源 AC  220V ±10%/50Hz ±2%
环境温度 0-40℃
整机功耗 30W(静态)150W(工作)
环境温度 0-40℃
环境湿度 25℃时<85%
整机重量 ≤6kg
整机体积 37cm×28cm×16cm
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、满足遵照国家规程所要求的测量用电压互感器的20%-120%的规程点误差(角差、比差)检测。
  • 2、一次性完成测量并显示(遵照规程测量)电压互感器上限负荷与下限负荷下的规程点误差(角差、比差)。
  • 3、一次性完成测量并显示电压互感器两组实际任意负荷下的规程点误差(角差、比差)。
  • 4、检测电压互感器的变比以及极性。
  • 5、测量现场实际二次负荷。
  • 6、仪器可显示测试接线图,便于操作人员检查接线。
  • 7、仪器智能提示接线错误,保障仪器安全及检测的准确度。
  • 8、采用小电压测试原理积极保障操作人员的安全。
  • 9、320*240大屏幕液晶显示,全中文界面。接线、操作简单,携带方便。
  • 10、可进行各种测量数据的存储和打印,方便用户查询。
  • 11、仪器可选配我公司的现场便携式可充电测试电源使用,方便现场取电源。

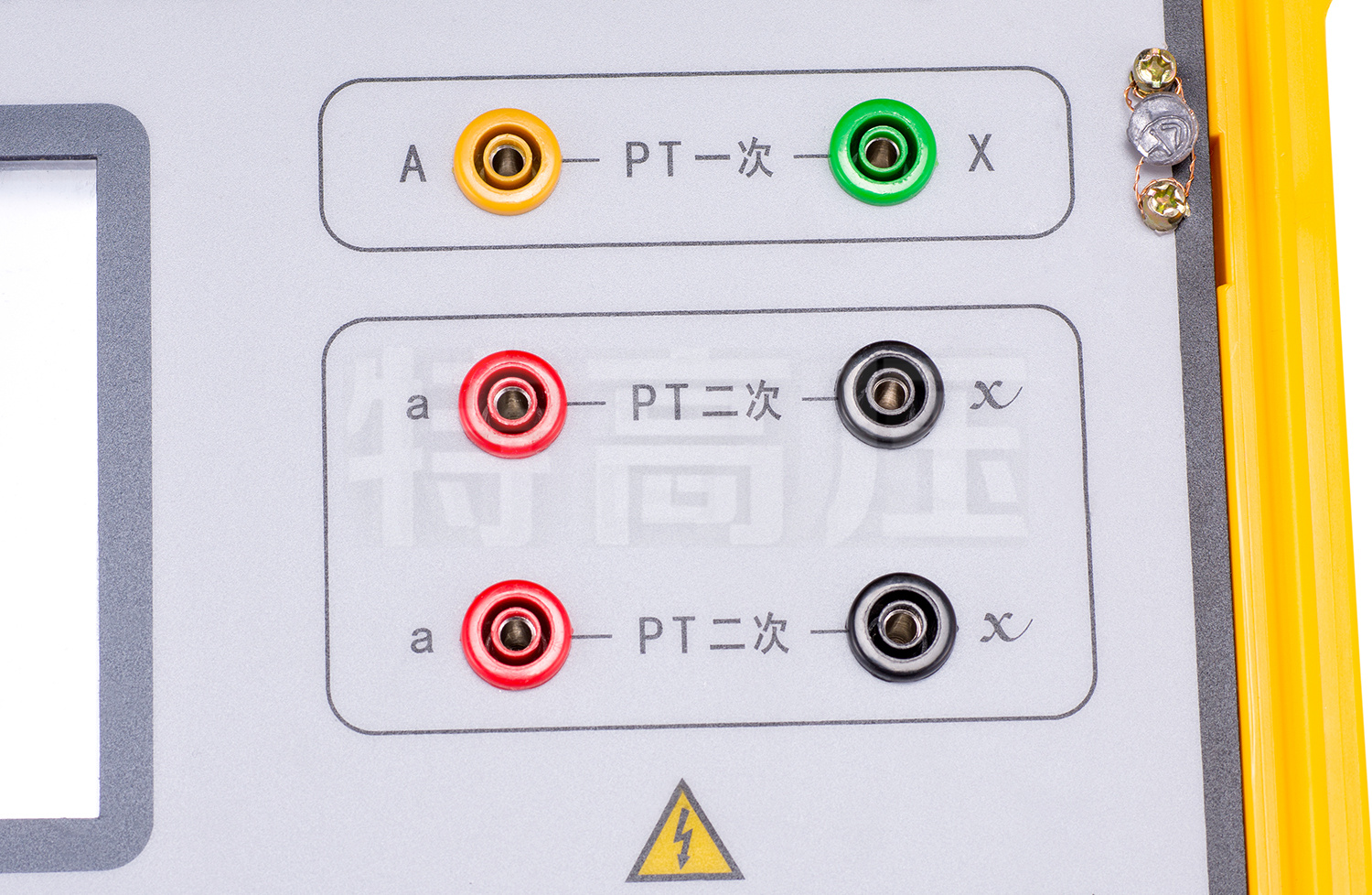

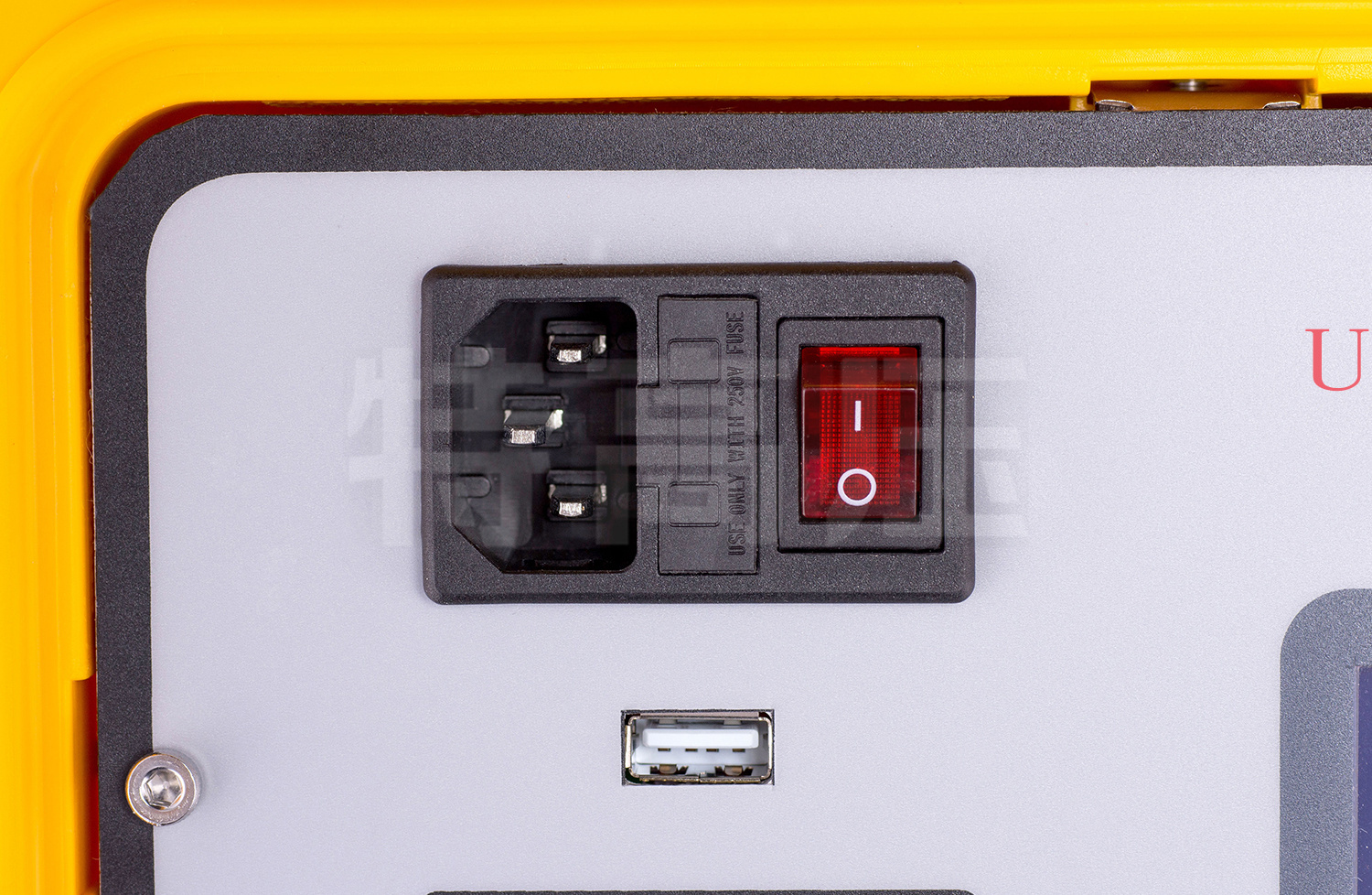

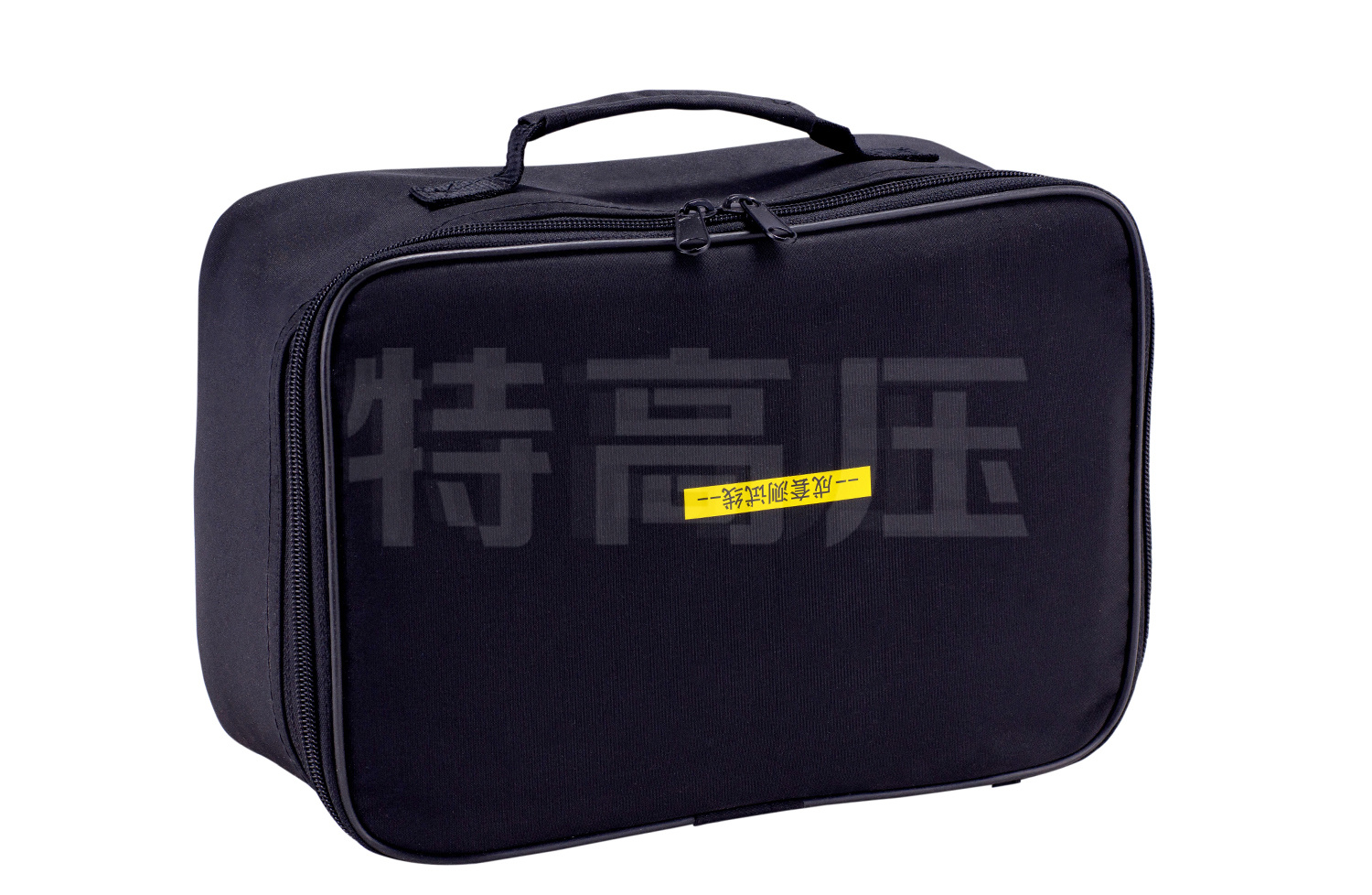

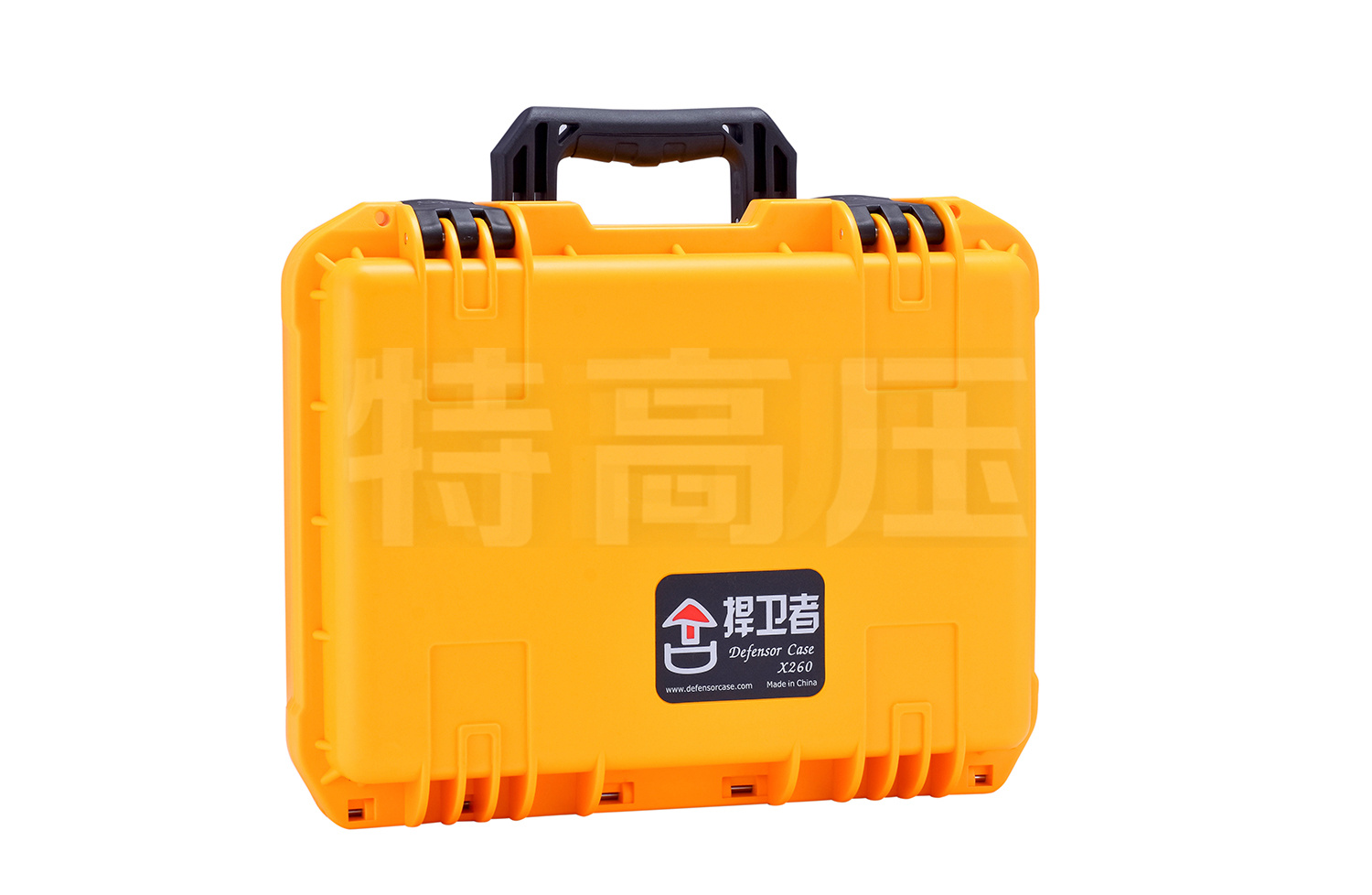

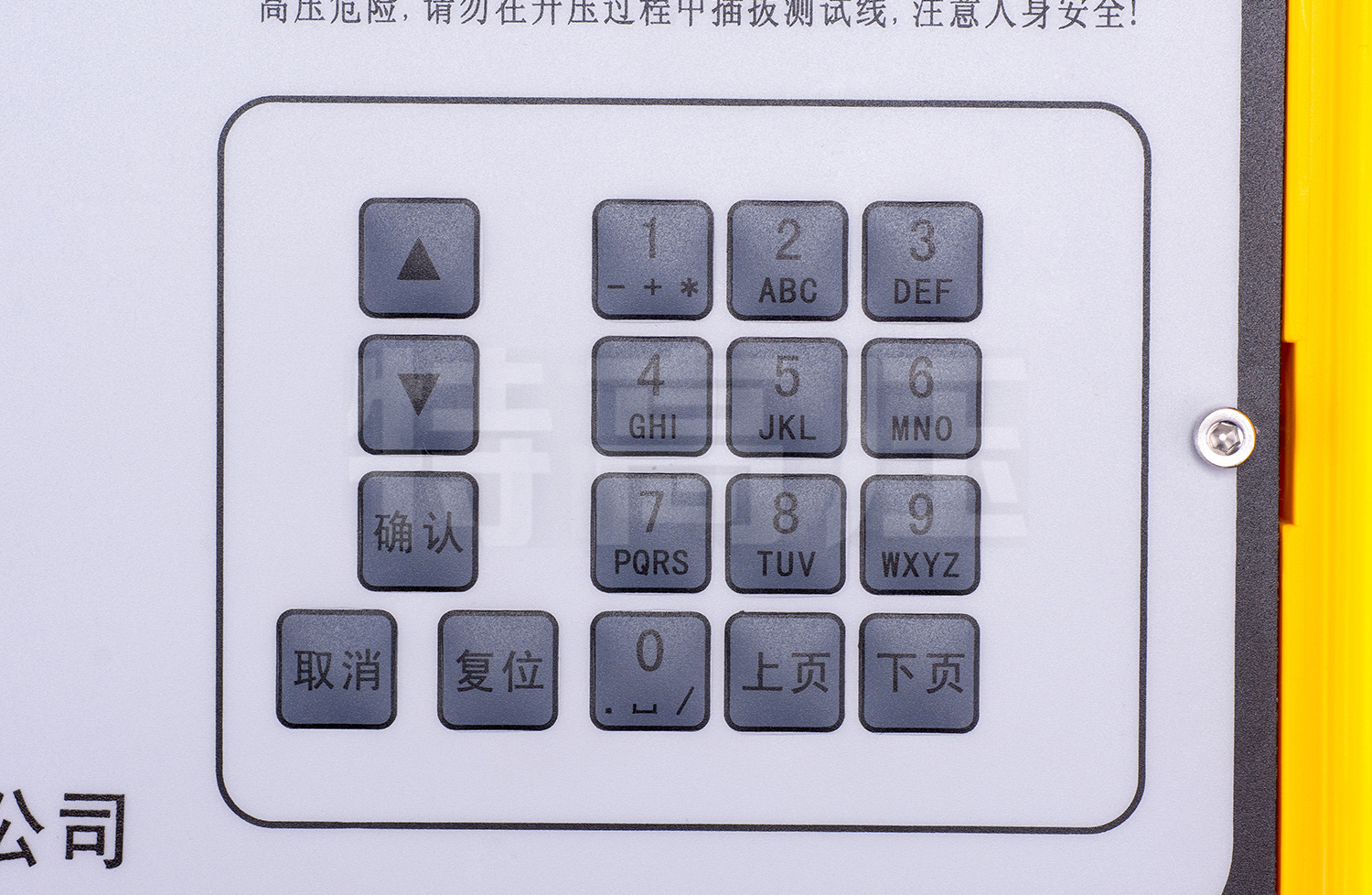

HGQY-H 电压互感器现场测试仪(图1)HGQY-H 电压互感器现场测试仪(图2)HGQY-H 电压互感器现场测试仪(图3)HGQY-H 电压互感器现场测试仪(图4)HGQY-H 电压互感器现场测试仪(图5)HGQY-H 电压互感器现场测试仪(图6)
产品视频
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

  • c1
  • c2
  • c3
