UHV-2571A 土壤电阻率测试仪

检验测量接地电阻常用仪表的常用仪表

参考标准: DL/T 845.2-2004,GB/T 17949.1-2000

  • 可快速全面的测量接地网络中的各项参数
  • 采用了超大LCD灰白屏背光显示和微处理机技术
  • 具有测试精准、快速、简捷、稳定可靠等特点

注:关于产品购买、技术维护等服务,欢迎致电!

接地电阻土壤电阻率测试仪又叫四线接地电阻测试仪或者土壤电阻率测试仪是检验测量接地电阻常用仪表的常用仪表,他采用了超大LCD灰白屏背光显示和微处理机技术,通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。

汇集了许多接地测试功能,可快速全面的测量接地网络中的各项参数。是代替传统摇表测量的新一代接地测量仪表。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。

UHV-2571A由微处理器控制,可精准检测接地电阻、土壤电阻率、接地电压。其使用了快速滤波技术可将干扰减至最小。同时存储500组数据。

产品别称:接地电阻土壤电阻率测试仪、四线接地电阻测试仪、土壤电阻率测试仪、数字接地电阻测试仪、数字式接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、地桩式接地电阻测试仪、数字式接地电阻表、便携式接地电阻测试仪、数字接地电阻表

        产品参数

技术参数

测量功能 测量范围 精度 分辨率
接地电阻(R) 0.00Ω~30.00Ω ±2%rdg±5dgt (注1) 0.01Ω
30.0Ω~300.0Ω ±2%rdg±3dgt 0.1Ω
300Ω~3000Ω ±2%rdg±3dgt
3.00kΩ~30.00kΩ ±2%rdg±3dgt 10Ω
土壤电阻率(ρ) 0.00Ωm~99.99Ωm ρ=2πaR (注2) 0.01Ωm
100.0Ωm~999.9Ωm 0.1Ωm
1000Ωm~9999Ωm 1Ωm
10.00kΩm~99.99kΩm 10Ωm
100.0kΩm~999.9kΩm 100Ωm
1000kΩm~9999kΩm 1kΩm
接地电压 AC 0.00~600V ±2%rdg±3dgt 0.01V
注:

1、基准条件:Rh Rs<100Ω时的精度。

工作条件:Rh max=3kΩ+100R<50kΩ;Rs max=3kΩ+100R<50kΩ

2、取决于R的测量精度而定,π=3.14, a:1 m~100m;



一般规格

功    能 二三四线测量接地电阻、土壤电阻率;
接地电压测量
环境温度湿度 23℃±5℃,75%rh以下
电    源 1.5V(LR14)碱性电池6节
干扰电压 <20V(应避免)
干扰电流 <2A(应避免)
测R时电极间距 a>5d
测ρ时电极间距 a>20h
辅助接地电阻值 基准条件<100Ω,工作条件<5kΩ
量    程 接地电阻:0.00Ω~30.00kΩ
土壤电阻率:0.00Ωm~9999kΩm
接地电压:0.00V~600V
测量方式 精密4线、3线法测量、简易2线测量接地电阻
测量方法 接地电阻:额定电流变极法
土壤电阻率:四极法
接地电压:平均值整流(S-FR接口间)
测试频率 128Hz
短路测试电流 AC > 20mA (正弦波)
开路测试电压 AC 28V max
电极间距范围 可设定1m~100m
换    档 接地电阻:0.00Ω~30.00kΩ全自动换档
土壤电阻率:0.00Ωm~9999kΩm全自动换档
背    光 可控灰白色背光,适合昏暗场所使用
显示模式 4位超大LCD显示,灰白色背光
测量指示 测量中LED闪烁
LCD显示域 108mm×65mm
仪表尺寸 240mm (长)×188mm (宽)×85mm (高)
标准测试线 4条:红色15m,黑色15m,黄色10m,绿色10m各1条
简易测试线 2条:黄色1.5m,绿色1.5m各1条
辅助接地棒 4根
测量时间 对地电压:约2次/秒
接地电阻、土壤电阻率:约7秒/次
接地电压 AC 600V以下测量 (接地电压测量功能不能用于测量商用电)
数据存储 500组,“MEM”存储指示,显示“FULL”符号表示存储已满
数据查阅 查阅数据时“MR”符号指示
溢出显示 超量程溢出时“OL”符号指示
报警功能 测量值超过报警设定值时发出报警提示
电池电压 电池电压不足,显示低电量提示
自动关机 仪表无操作约15分钟后关机
功    耗 待机: 40mA Max(背光关闭)
开机开背光: 43mA Max
测量:120mA Max(背光关闭)
质    量 仪表:1280g(含电池)
测试线:890g(含简易测试线)
辅助接地棒:720g(4根)
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -20℃~60℃;70%rh以下
过载保护 测量接地电阻:H-E、S-FR各端口间AC 280V/3秒
绝缘电阻 20MΩ以上(电路与外壳之间500V)
耐    压 AC3700V/rms(电路与外壳之间)
电磁特性 IEC61326(EMC)
适合安规 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);
IEC61010-031;
IEC61557-1(接地电阻);
IEC61557-5(土壤电阻率);
JJG 366-2004;
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、仪器采用了超大LCD灰白屏背光显示和微处理机技术,通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。
  • 2、仪器汇集了许多接地测试功能,可快速全面的测量接地网络中的各项参数。
  • 3、仪器具有测试精准、快速、简捷、稳定可靠等特点。
  • 4、仪器使用了快速滤波技术可将干扰减至最小。同时存储500组数据。

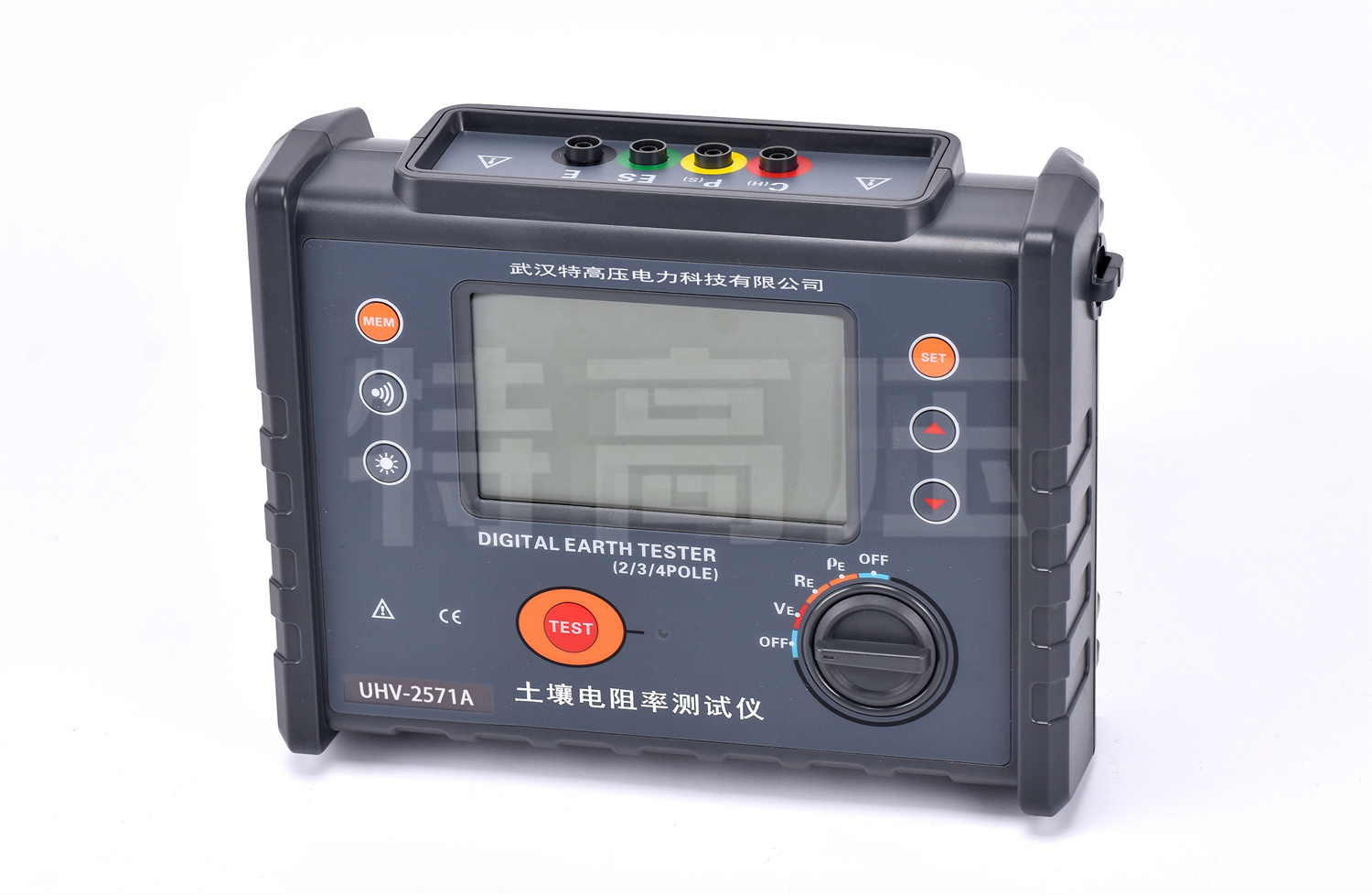

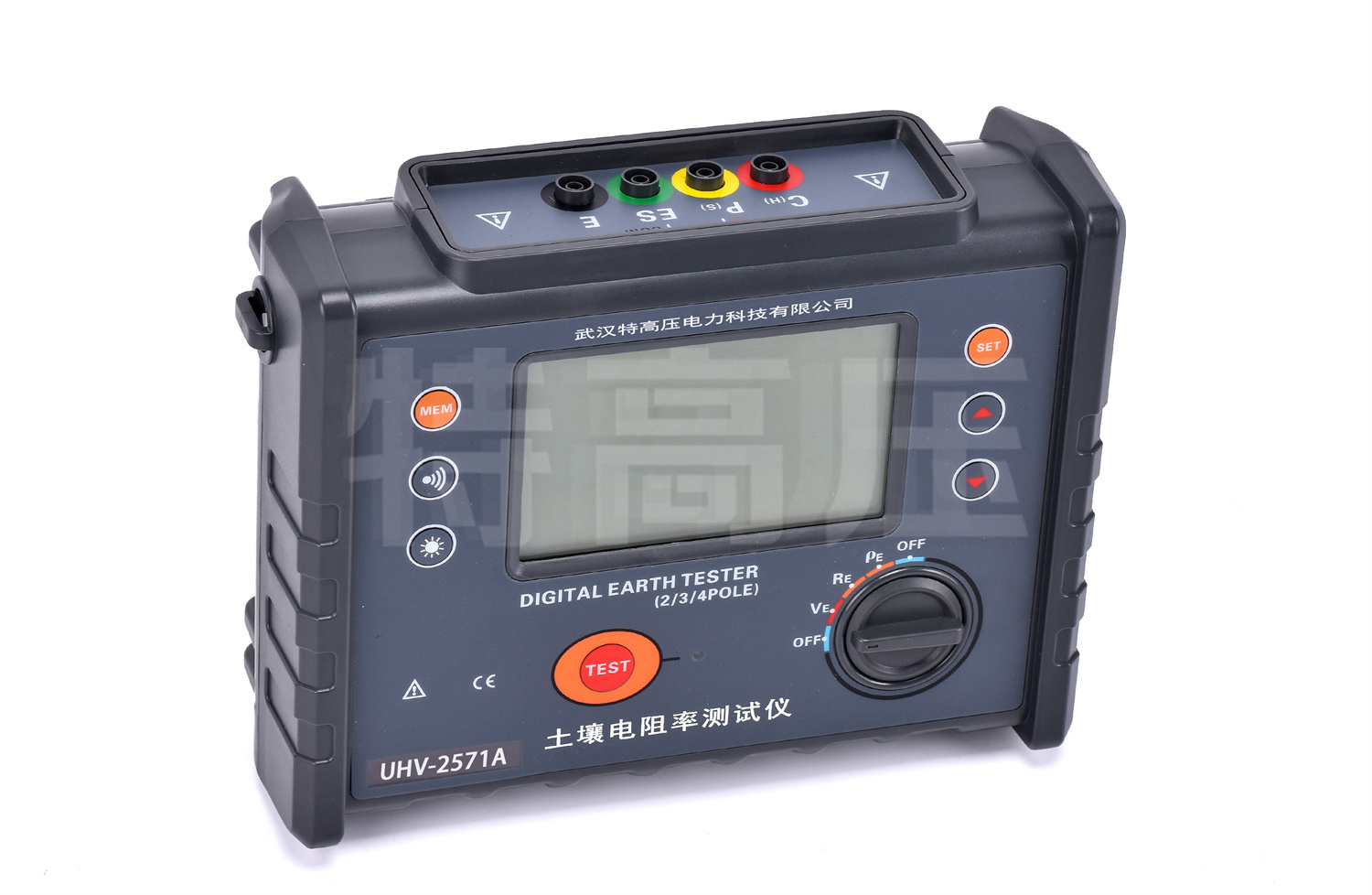

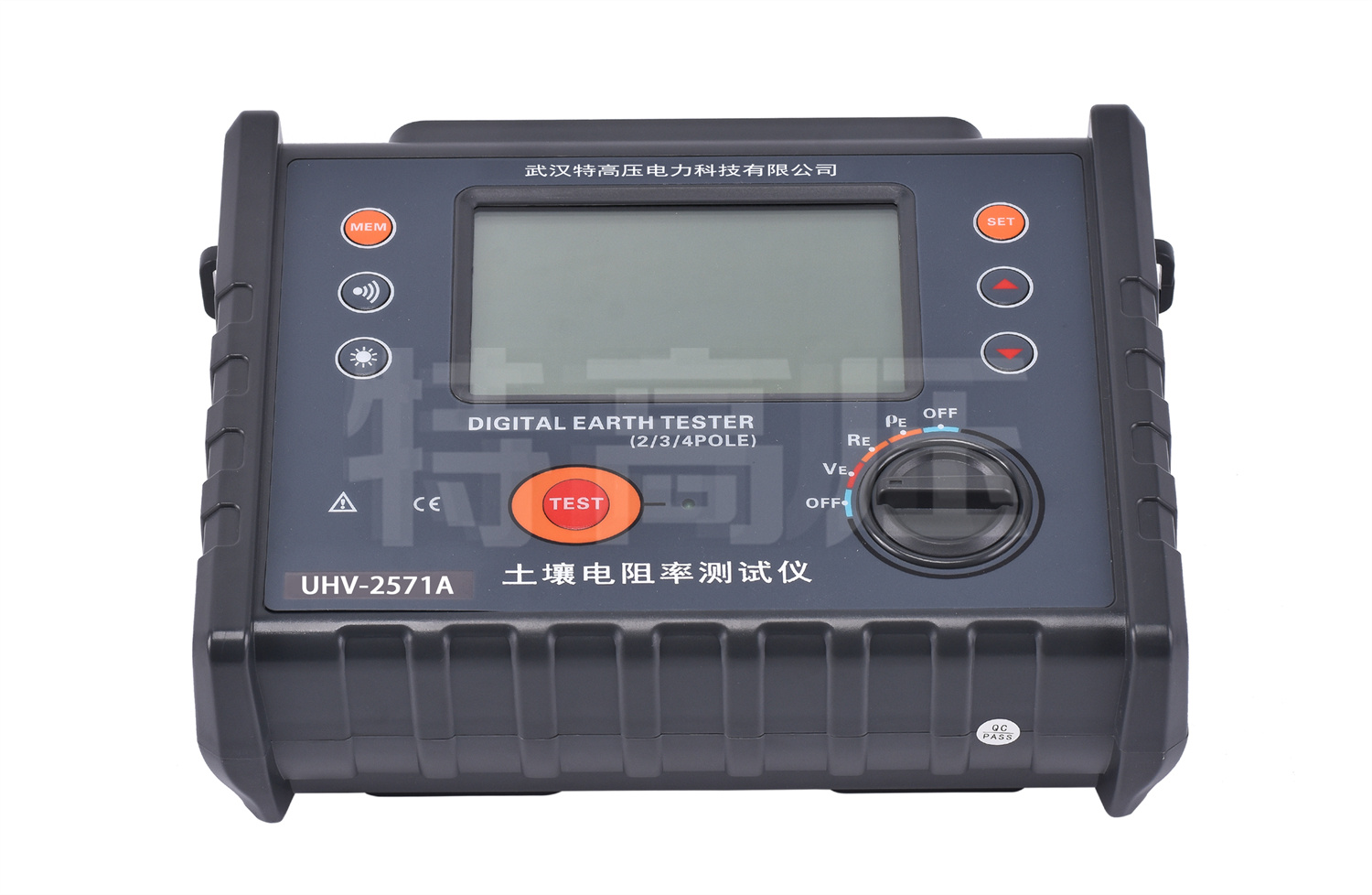

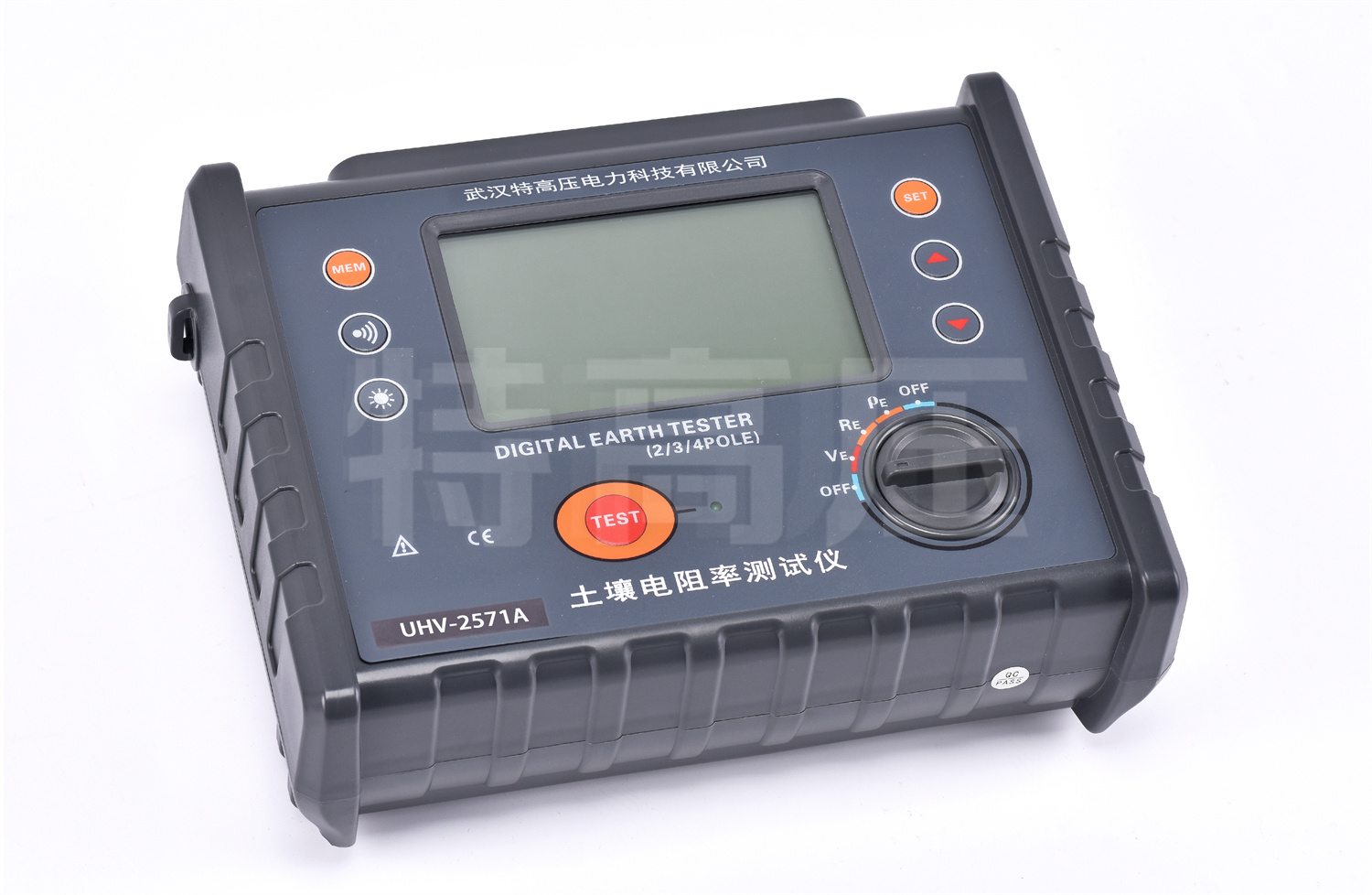

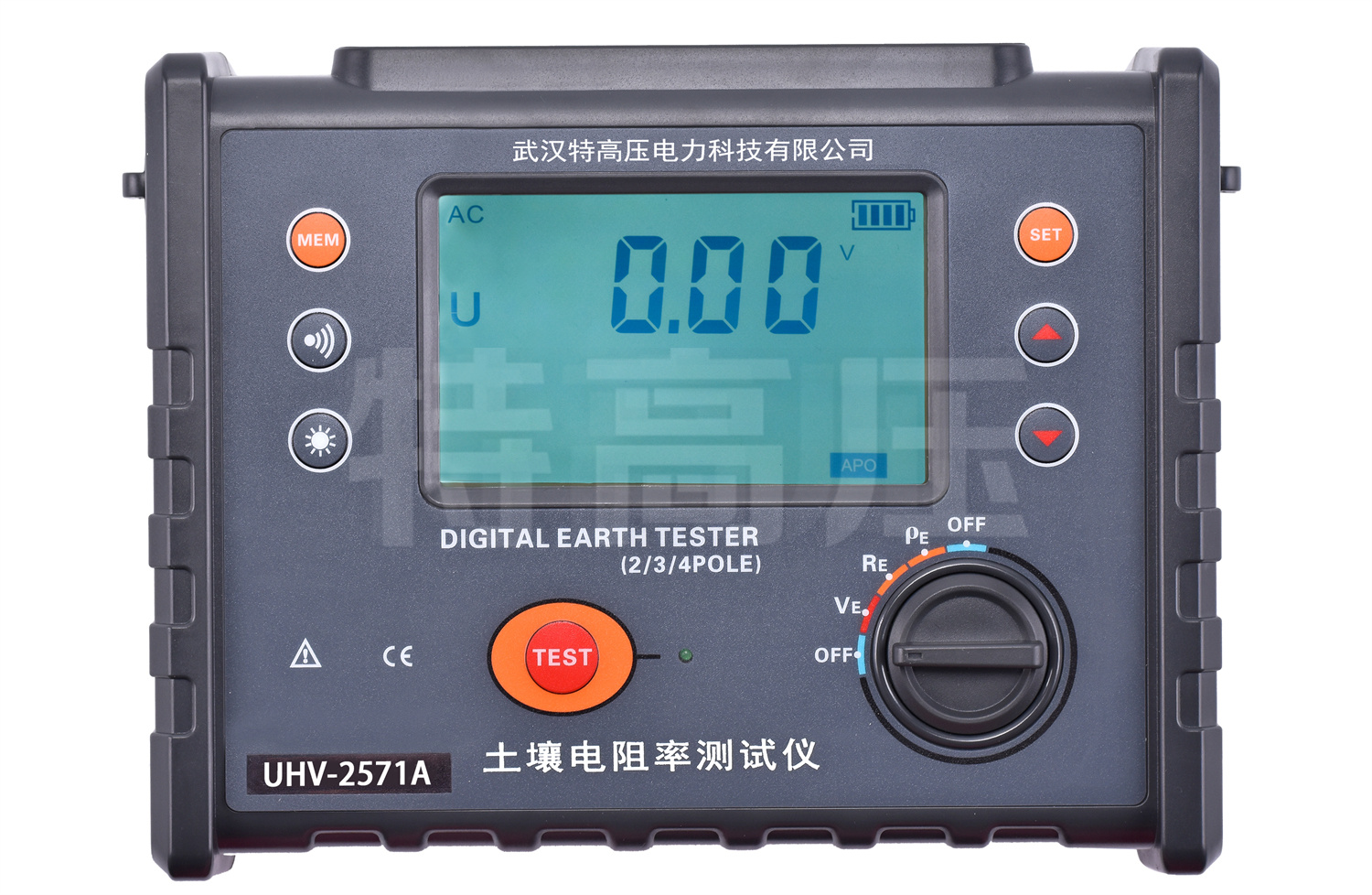

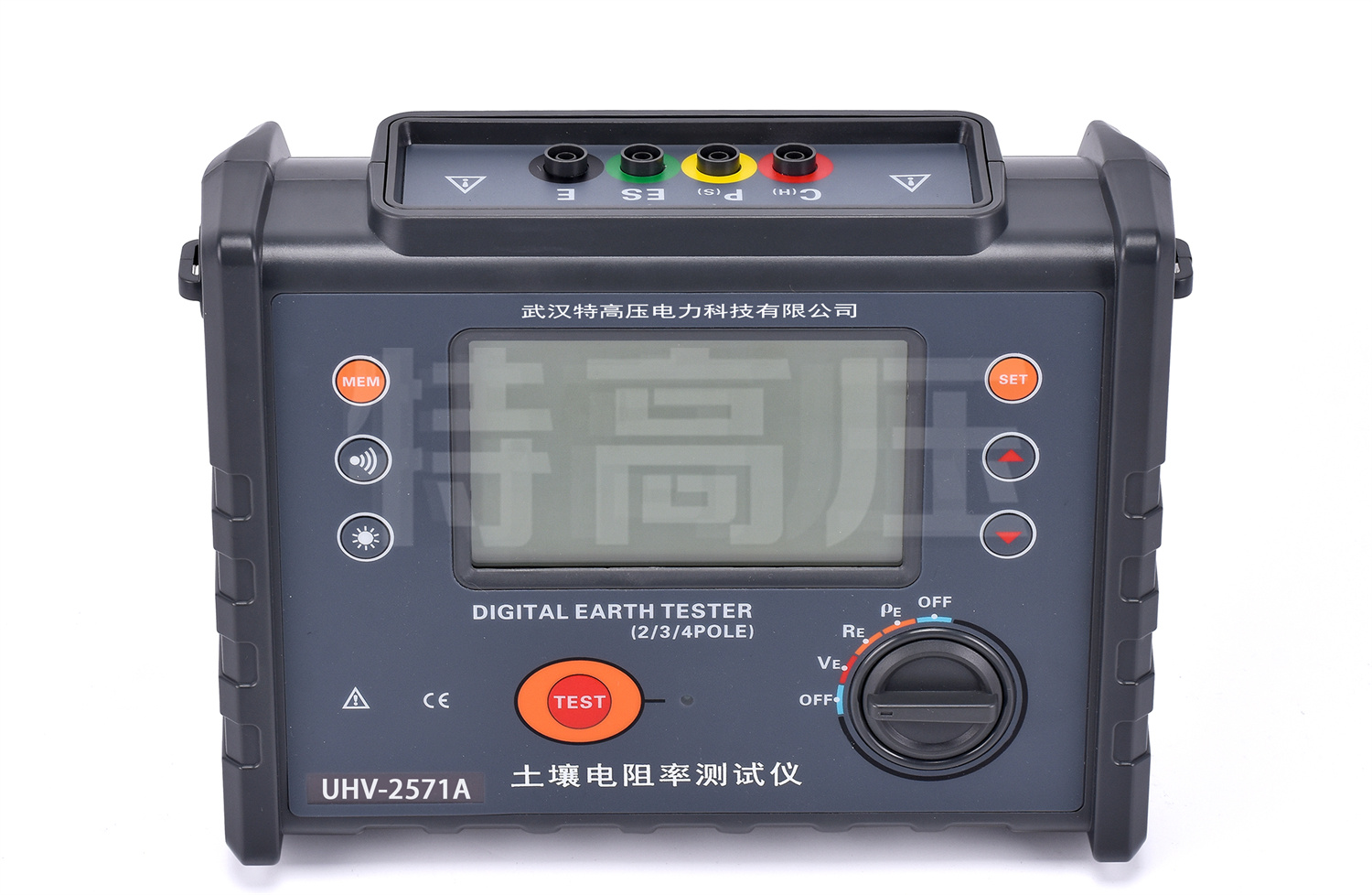

HT2571A 土壤电阻率测试仪HT2571A 土壤电阻率测试仪HT2571A 土壤电阻率测试仪HT2571A 土壤电阻率测试仪HT2571A 土壤电阻率测试仪HT2571A 土壤电阻率测试仪
产品视频
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
