仪器适用于各类开关回路（接触）电阻测量
参考标准：DL/T596-2021
- 测量电流可达 100A/200A，采用高集成化进口元器件
- 仪器采用纯进口压力传感器，精度高、稳定性好
- 仪器采用 7 寸彩色液晶触摸屏操作，操作简单方便
注：关于产品购买、技术维护等服务，欢迎致电!
根据DL/T596-2021电力设备预防性试验规程要求，高压手车断路器导电回路电阻要定期进行测量，目前传统的回路电阻测量是用单一功能的回路电阻测试仪来测试，不能测试断路器触头夹合力，单一功能回路电阻测量仪器是通过100A以上的大电流测试线夹采用四线法测量电阻，此种回路电阻测试仪采用大咬合力的测试线夹来采样，测试时需要夹在断路器梅花动触头上，由于断路器梅花触头上采用四根环装弹簧固定从而产生触头夹合力，此种传统测试方式直接用大电流且具有大咬合力的夹子夹在梅花触头弹簧上，会对弹簧产生一定的机械损伤，而且如果夹子没有接触好，当实验电流达到100A以上甚至会造成弹簧局部烧红现象而引起损坏及断裂，因此此种测试方式会对断路器触头弹簧产生很大安全隐患，从而引起断路器触头咬合力的破坏，当断路器动触头咬合力不足，合闸后动触头和静触头接触不良会引起局部过热甚至起火现象，从而对整个高压手车断路器安全运行产生很大影响。
开关触头压力回路电阻测试一体机完全改变了传统仪器使用大电流测试线夹造成梅花触头弹簧损伤的难题，采用插入式工装结构的传感器来进行测试，此种传感器完全模拟的高压手车断路器静触头的尺寸大小，在试验过程中不会和动触头弹簧接触，完全避免了损坏动触头弹簧的弊端，而且此种辅助传感器采用纯紫铜精细加工表面做镀银处理，增加了导电性能，减少了其本身所产生的电阻值，从而使测试回路电阻的精度有所提高。
产品别称：开关触头压力回路电阻测试一体机仪
产品参数
技术参数
| 压力测量范围 | ≤1500 N |
| 精度 | ±（1%±1N） |
| 分辨率 | 0.1N |
| 压力测量直径 | 隔离开关（触指开距）20mm～90mm (常规),小于 20mm 大于 150mm（可定制） |
| 梅花触头 | φ35mm～109mm，特殊规格可定制 |
| 压力传感器信号线长度 | 5 米标配 |
| 测试电流 | 50A, 100A；（可定制 200A） |
| 回路电阻测量范围 | 0～150m Ω |
| 精度 | ±（0.5%±1 个字） |
| 分辨率 | 0.1µΩ |
| 工作电源 | AC220V±10% 50HZ |
| 工作环境 | -10～45℃ , ≤80%RH ，大气压力 86～106kpa |
| 外形尺寸 | 395*310*198（mm） |
| 仪器重量 | 7.5Kg |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征
- 1、测量电流可达 100A/200A，采用高集成化进口元器件，采样精度高，高性能 32 位ARM 微处理器控制,测试速度快
- 2、仪器采用纯进口压力传感器，精度高、稳定性好
- 3、开关三相触头压力及回路电阻值同屏直观显示，直观判断
- 4、可根据开关大小类型配置不同规格压力传感器配合使用

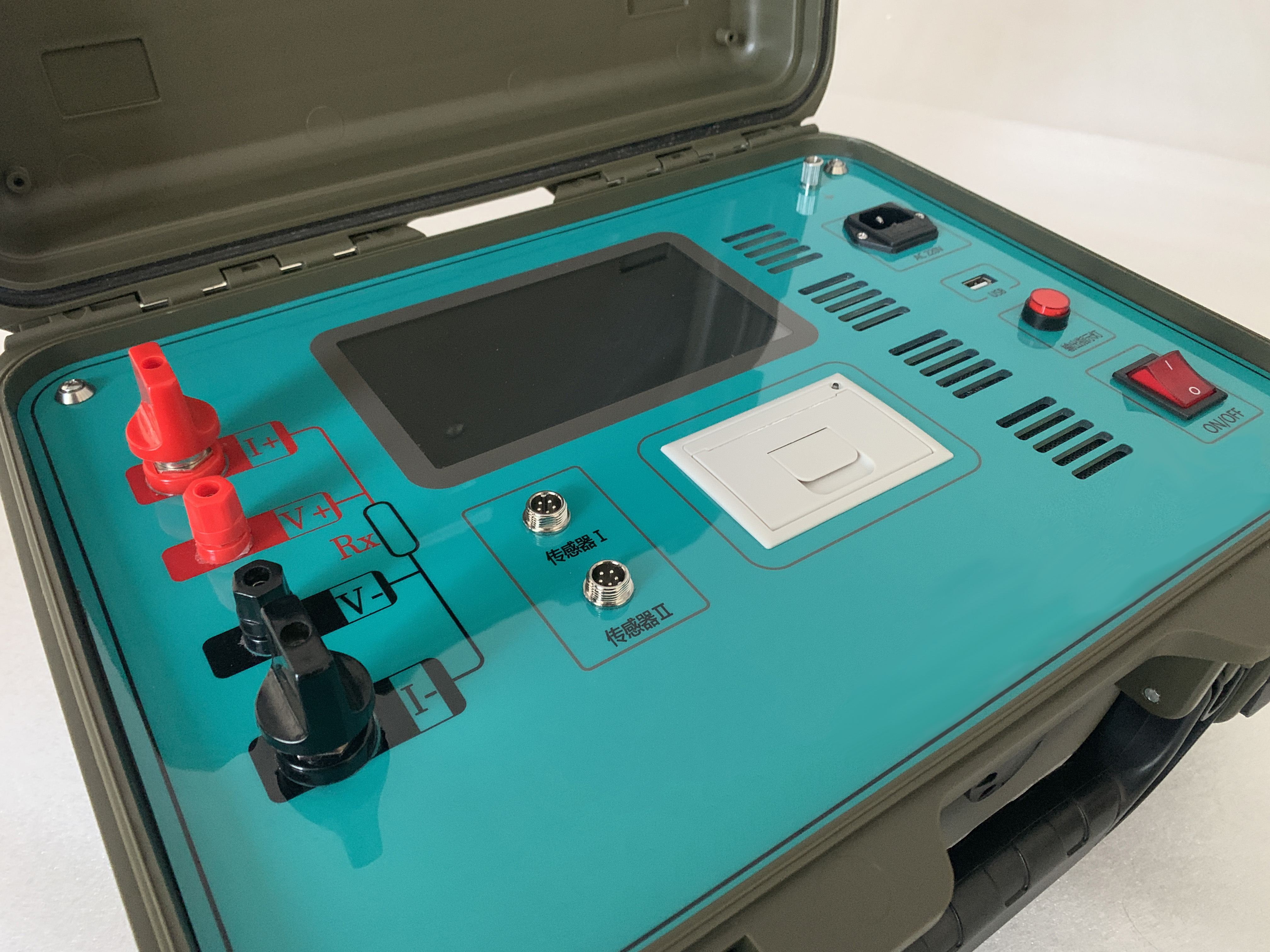

- 5、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响
- 6、仪器采用 7 寸彩色液晶触摸屏操作，操作简单方便
- 7、具有多种操作故障提示，功率源运行提示，完善的保护电路，反电势冲击，测试过程中断线以及断电，电源过热等多种保护功能，可靠性强
- 8、仪器自带内存，可以存储 3000 条试验数据，方便随时阅览及导出； 9、仪器自带高速微型热敏打印机，配有USB 接口可以实时导出试验 数据配合PC 软件可自动生成试验报告
