HT2671A 数字兆欧表(2500V)绝缘电阻测量仪、绝缘表、绝缘电阻表、数字兆欧表、数字摇表、可调兆欧表

主要用于检查电气设备或电气线路对地及相间的绝缘电阻性能以保证这些设备工作正常

参考标准:DL/T 845.1-2004,DL/T 474.1-2018

  • 输出电压等级 100V,250V,500V,1000V,2500V
  • 自动关机功能,10分钟后无任何操作仪器自动关机
  • 带电线路警告标志和蜂鸣警告

注:关于产品购买、技术维护等服务,欢迎致电!

特高压生产的HT2671A数字兆欧表由中大规模集成电路组成。本表输出功率大,短路电流值高,输出电压等级多。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极,从而产生一个从E到L极的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

产品别称:数字兆欧表、兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表

        产品参数

技术参数

额定电压100V250V500V1000V2500V
测量范围

0.0-10MΩ

10-100MΩ

100-200MΩ

0.0-10MΩ

10-100MΩ

100-500MΩ

0.0-99.9MΩ

100-999MΩ

0.0-99.9MΩ

100-999MΩ

1.00-19.9GΩ

0.0-99.9MΩ

100-999MΩ

1.00-9.99GΩ

10.0-49.9GΩ

开路电压DC 100V+10%DC 250V+10%DC 500V +20%DC 1000V+20%DC 2500V+20%
标准测定电流

0.5MΩ负荷时

0.2mA-0.25mA

0.5MΩ负荷时

0.5mA-0.55mA

0.5MΩ负荷时

1mA-1.1mA

1.0MΩ负荷时

1mA-1.1mA

2.5MΩ负荷时

1mA-1.1mA

短路电路约 1.3mA
精确度±5%rdg±5dgt

交流电压测量


交流电压
测量范围30-600V (50/60Hz)
分辨率1V
精确度±2%rdg±3dgt

技术规格

技术参数技术指标
显示液晶显示最大999计数
超限指示

OL:标记出现在绝缘电阻范围上

LO:标记出现在电压范围上

自动量程

较高的范围:1000计数

较低的范围:95计数(仅在绝缘阻抗范围上)

采样率0.5-10 次/秒
允许海拔高度≤2000m(户内使用)
操作环境温度:0°C-40°C   湿度:≤85%
存储环境温度:-20°C-60°C   湿度:≤90%
过载保护

绝缘抵抗范围:AC 1200V/10秒

电压范围:AC 720V/10秒

耐电压AC 8320V(50/60Hz)/5秒(在电路和外围之间)
绝缘阻抗>1000MQ/DC 1000V(在电路和外围之间)
电源DC9V(6*l.5V AA电池)
电流消耗约500mA(最大)(平时保持在约20mA)
电池寿命约15小时
尺寸125.4 x 174.6 x 69mm
重量547.44克(不含电池及测试线)
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、自动放电功能,使操作更加安全
  • 2、LCD背光灯功能
  • 3、带电线路警告标志和蜂鸣警告
  • 4、自动关机功能,10分钟后无任何操作仪器自动关机
  • 5、低电指示

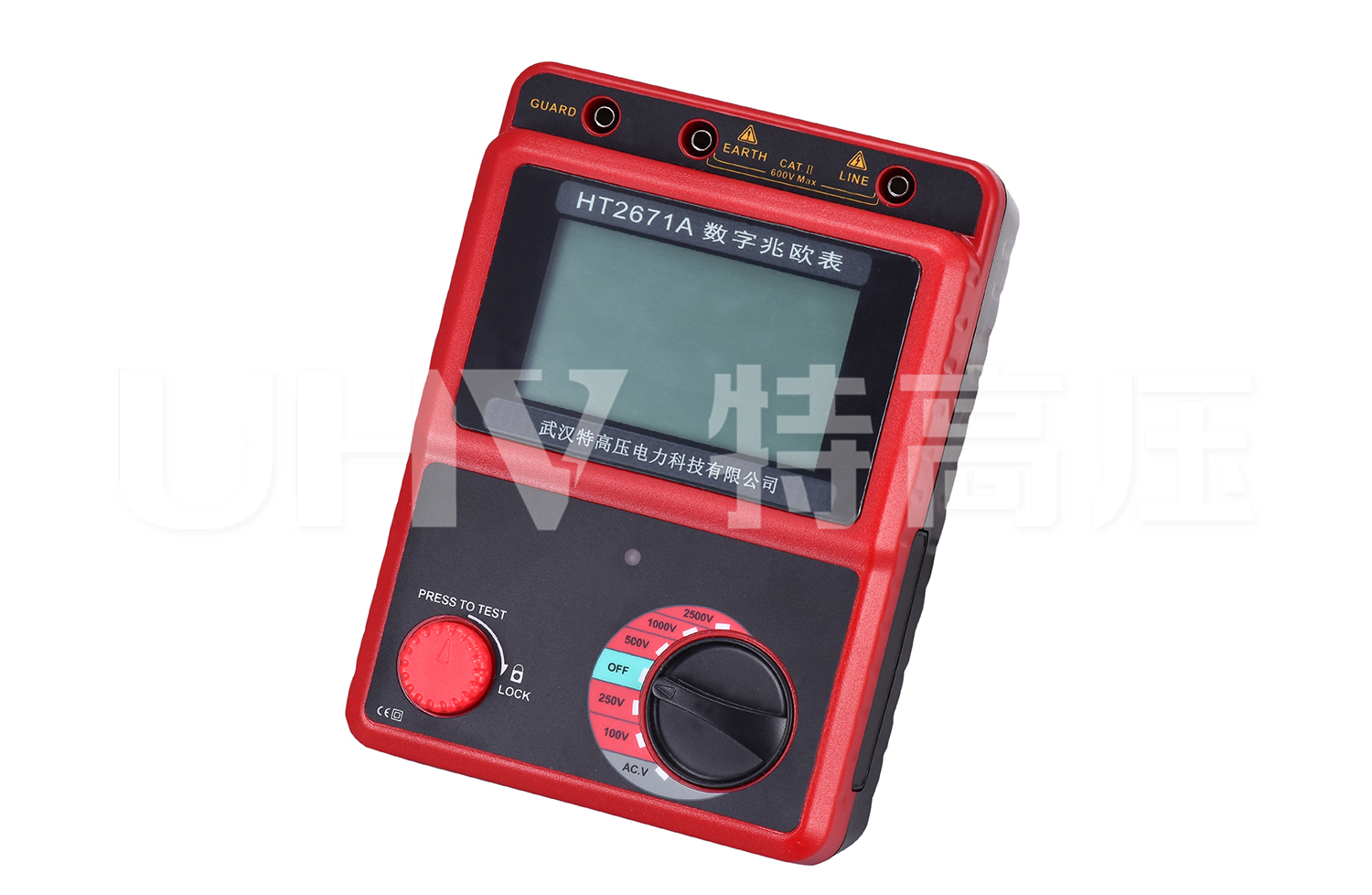

HT2671A 数字兆欧表(2500V)(图1)HT2671A 数字兆欧表(2500V)(图2)HT2671A 数字兆欧表(2500V)(图3)HT2671A 数字兆欧表(2500V)(图4)HT2671A 数字兆欧表(2500V)(图5)HT2671A 数字兆欧表(2500V)(图5)HT2671A 数字兆欧表(2500V)(图5)

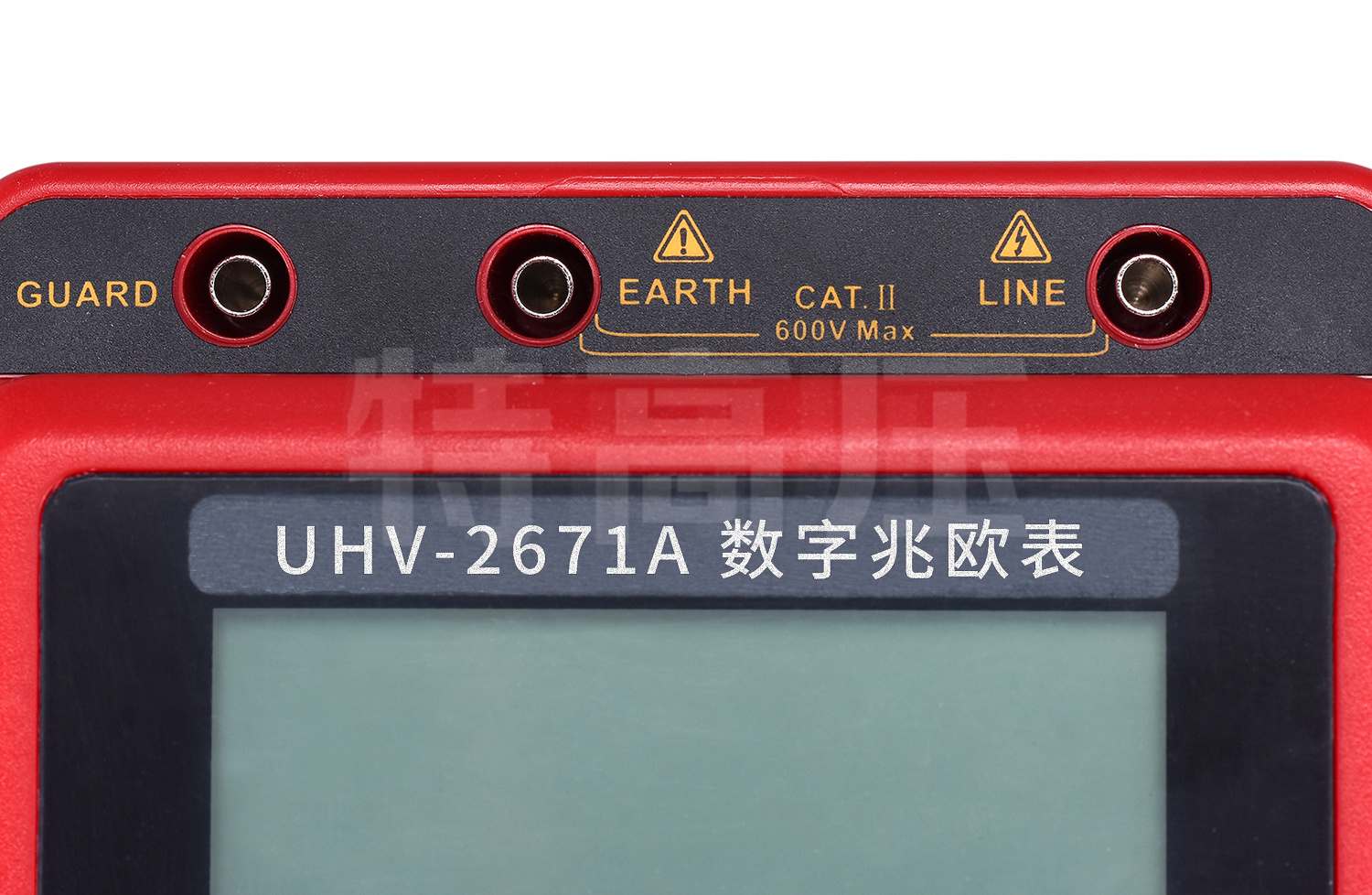

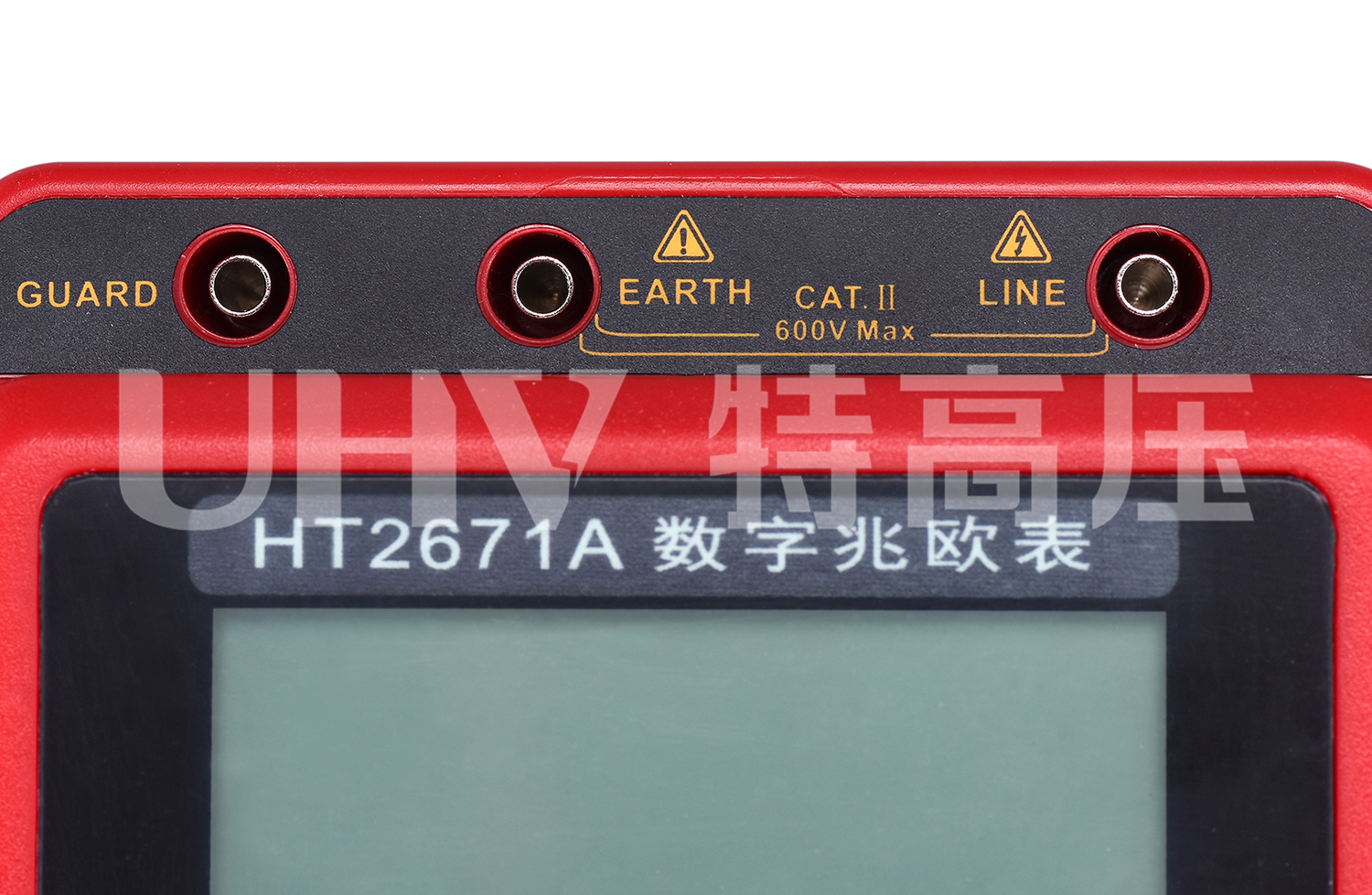

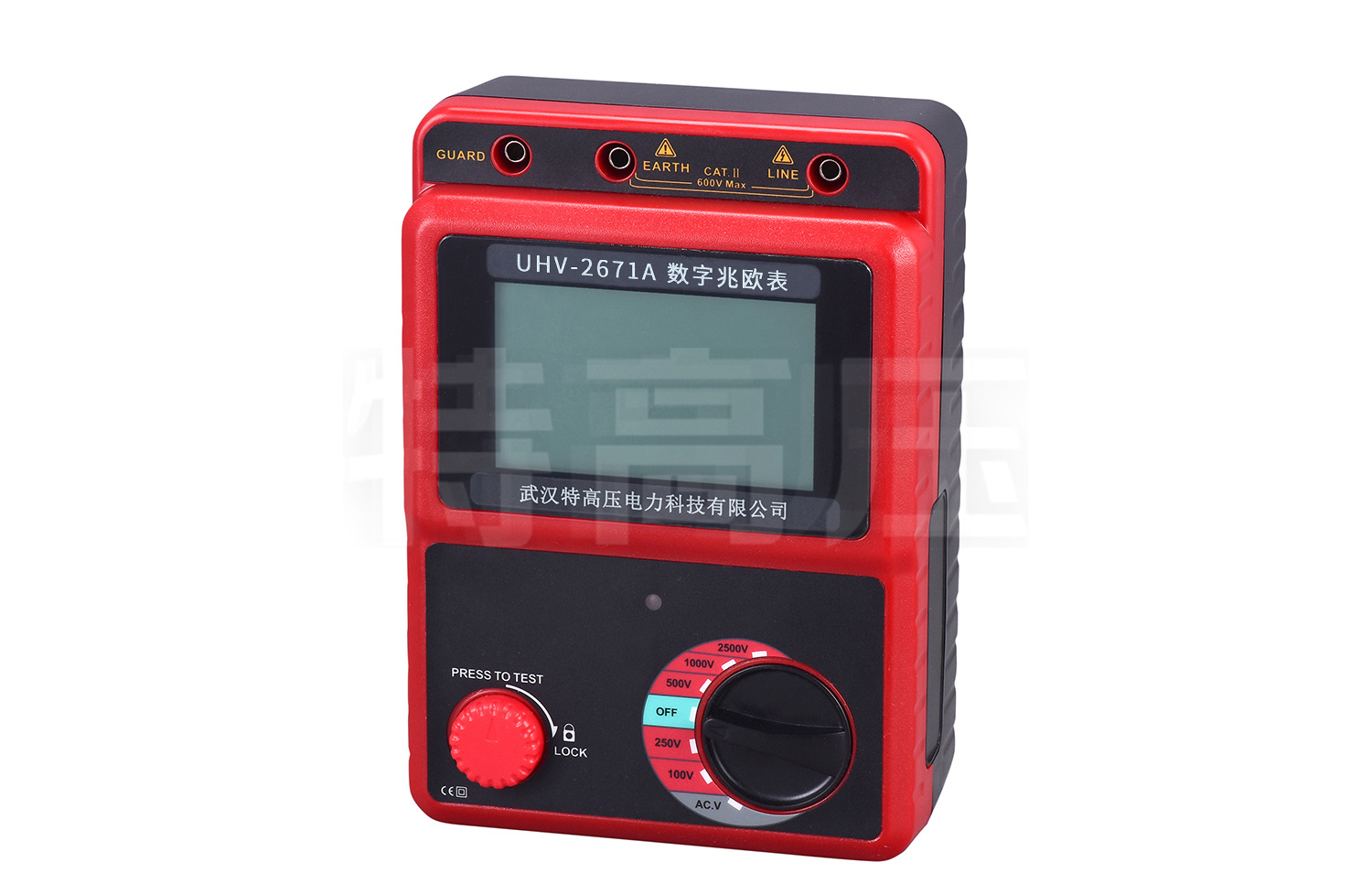

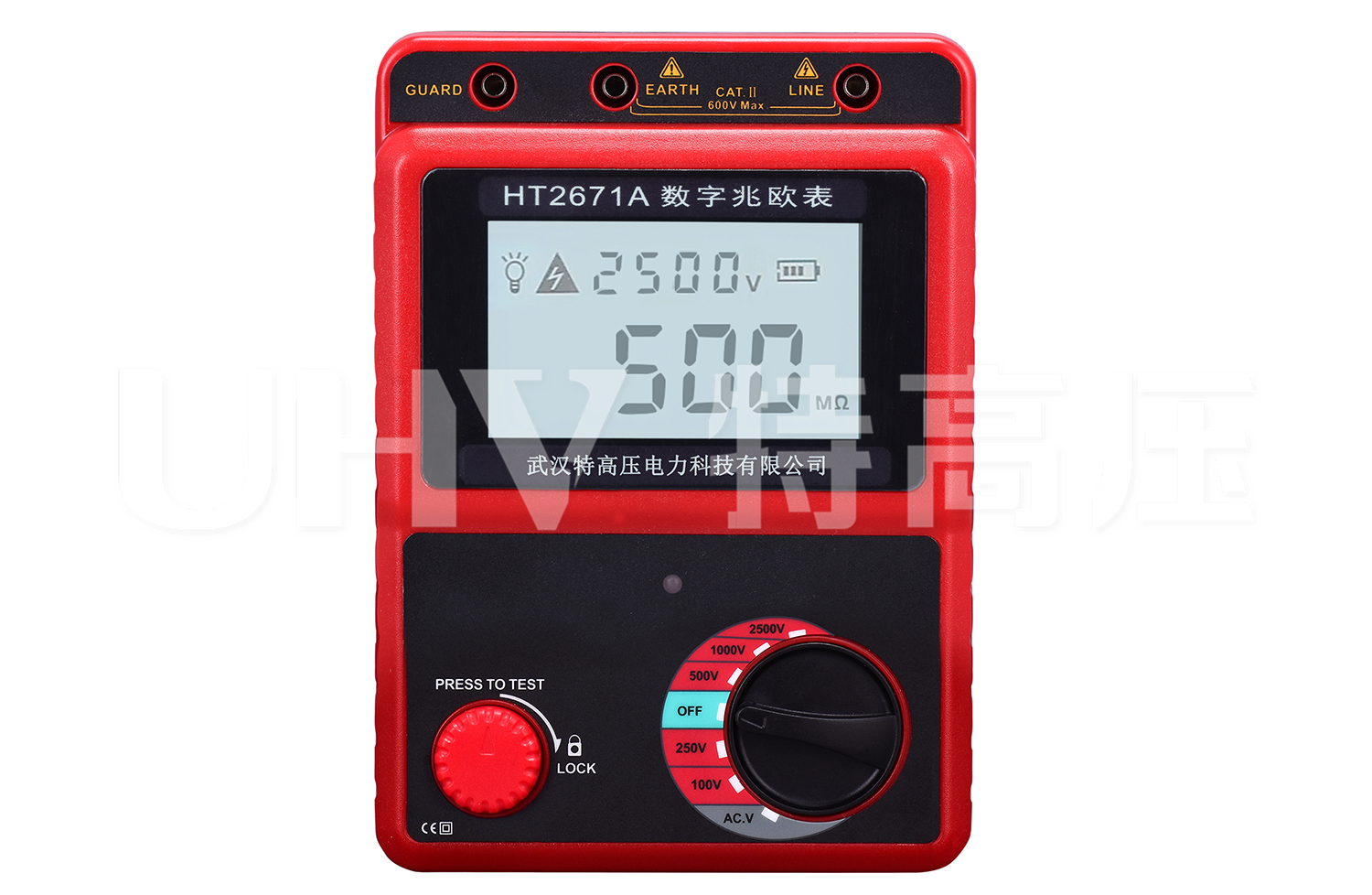

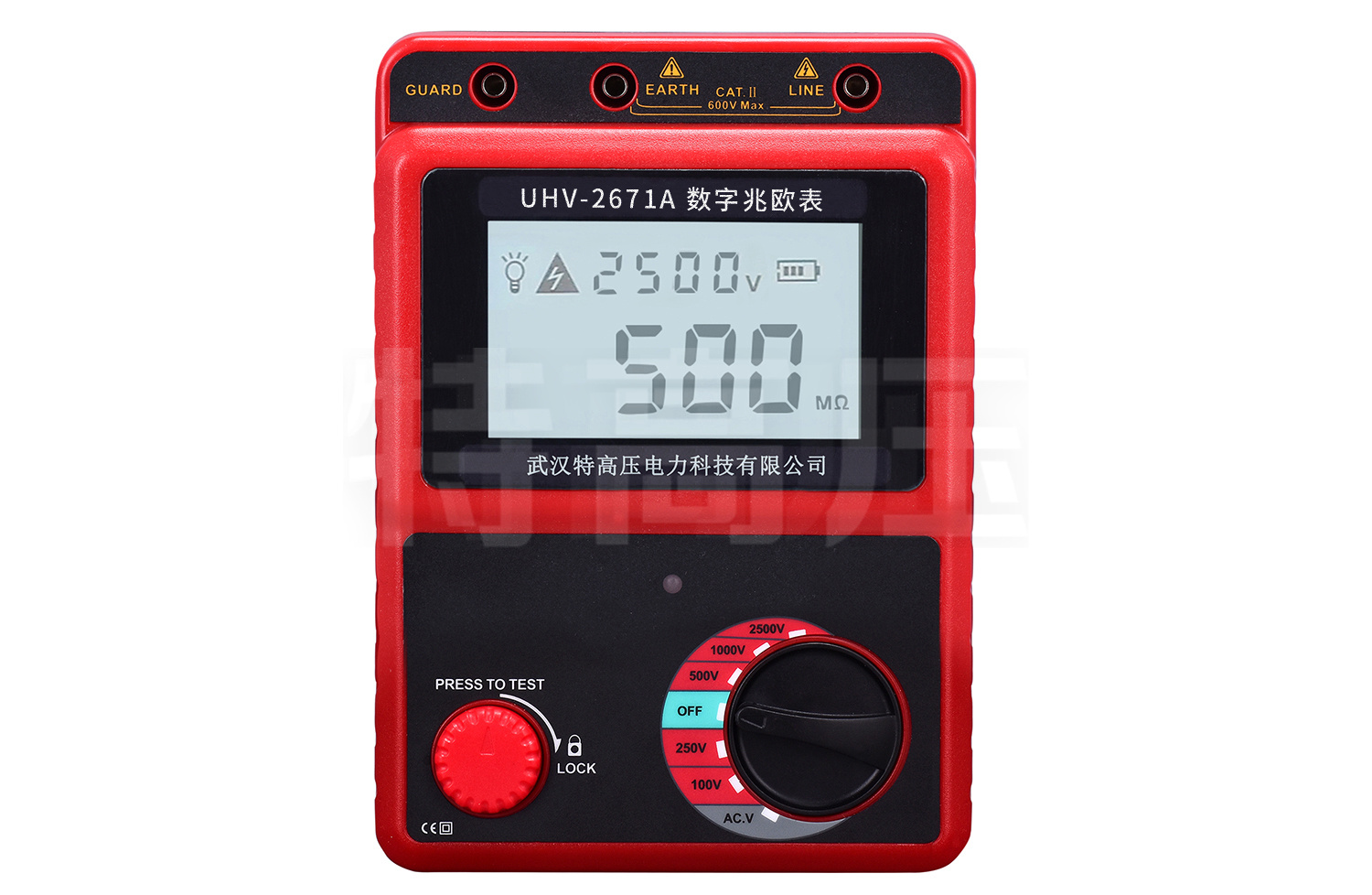

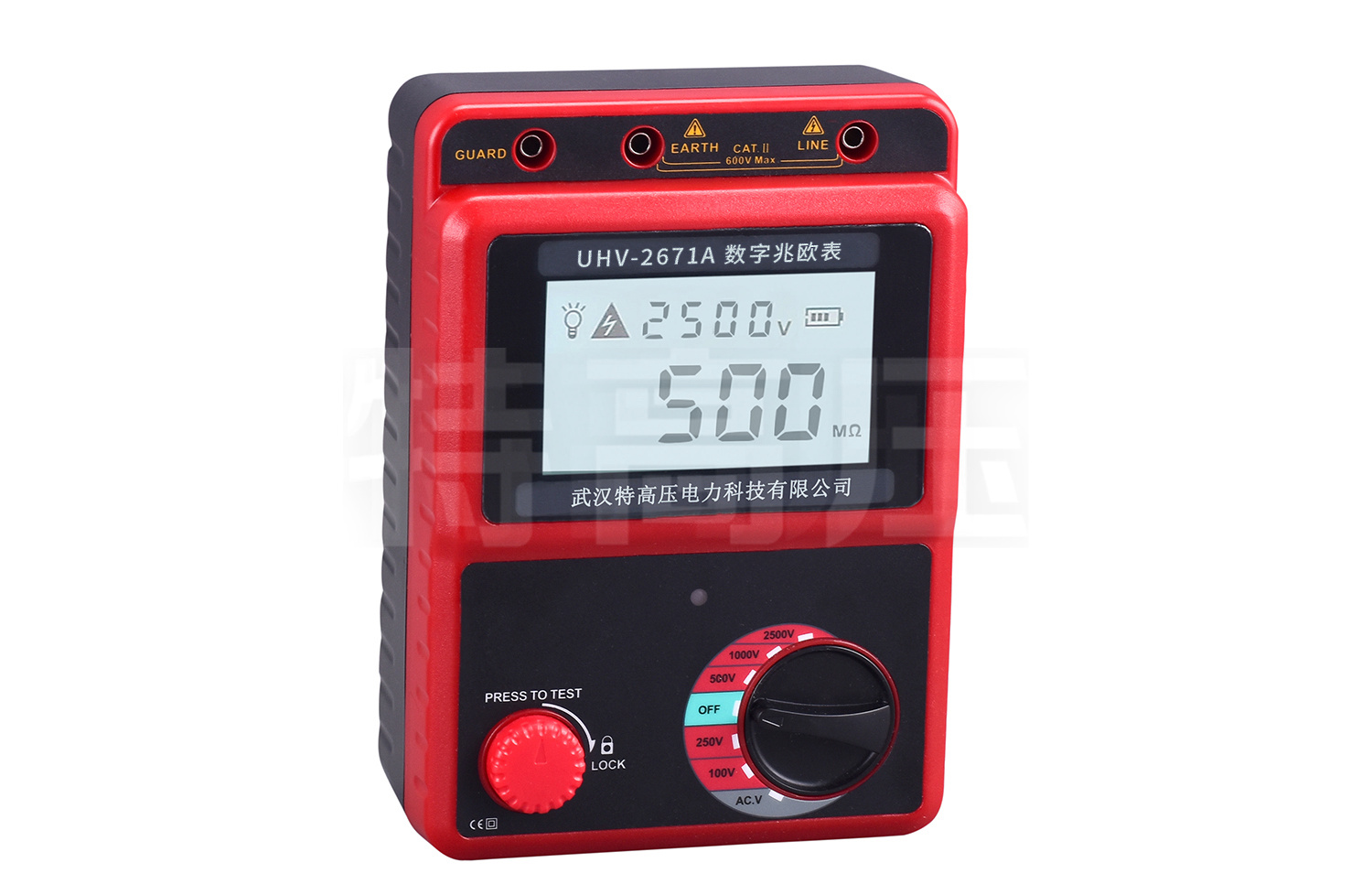

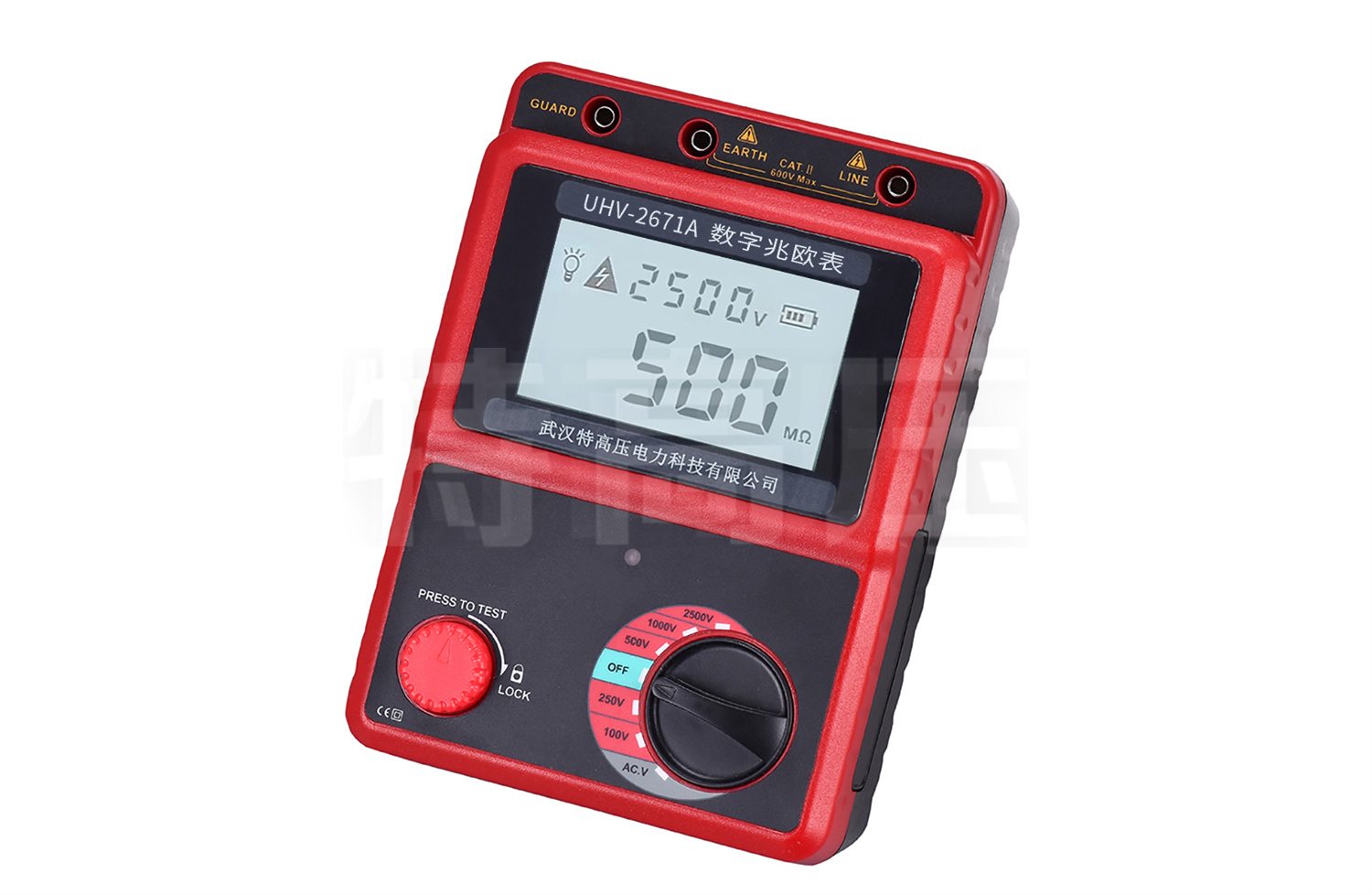

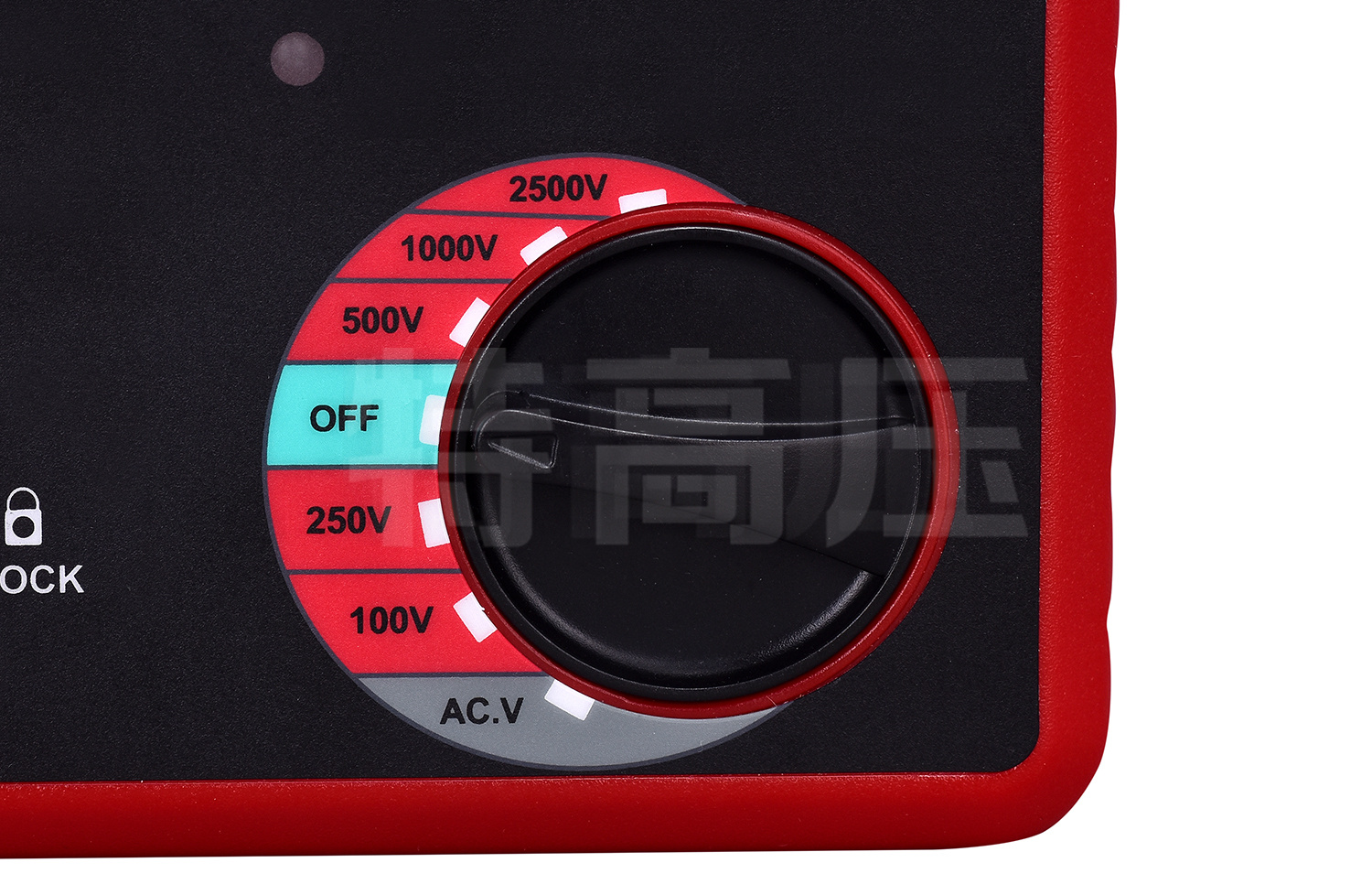

产品图集

产品附件图

产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

  • c1
  • c2
  • c3
