UHV-220/30CFK 系列 宽电压蓄电池充放电测试仪

对单体电池的电压监测信息,采用无线中继接入、简单、安全、精确

参考标准:GB/T 19826-2014

  • 采用PTC陶瓷电阻,避免了红热现象,使整个放电过程更安全
  • 具有核对性容量测试、暂停放电、并机负载测试、在线补偿式放电、等功能
  • 采用智能单片机ARM控制、7寸触摸液晶中英文显示

注:关于产品购买、技术维护等服务,欢迎致电!

我司经多年研制,以其专有技术,开发成功系列化的、智能化程度和精度极高的蓄电池放电测试仪。本测试仪可在蓄电池离线状态下、作为放电负载,通过连续调控放电电流,实现设定值的恒流放电。在放电时,当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。

本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。

本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以转存到U盘,并通过上位机的专用软件对数据进行分析,生成需要的曲线和报表。

本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。

产品参数

技术参数

工作模式 可单机使用,可并机使用,可远程控制和状态监控
充电电压 10~300V 10~600V
充电电流 0~40A 0~60A 0~20A
放电电压 10~300V 10~600V
放电电流

10~19V:0~50A;

19~180V:0~100A;

180~300V:0~50A;

10~19V:0~50A;

19~180V:0~100A;

180~300V:0~50A;

10~19V:80A ;

19~180V:120A;

180~300V:80A;

300~600V:50A;

电流精度 1%
电压精度 0.5%
单体电压精度 0.2%
单体电压 0.500V~16.00V(分辨率1mv)
充放电时间 0~99小时59分
供电电源 AC:220V/380V
仪器尺寸 461 x 225 x 390mm3
重量 一个充电机:17.5kg ;两个充电机:20kg
冷却方式 强制风冷式
搬运方式 工业万向轮

工作环境

散热 强制风冷
温度 工作范围:-5~50℃ 贮藏温度:-40~70℃
湿度 相对湿度0~90%(40±2℃)
海拔 额定海拔4000米
噪音 ﹤60dB

工作电源

电压 单相三线制: 220V AC (–20%~+30%),频率:45~65Hz
耐压测试 输入-机壳:2200Vdc 1min
输入-输出:2200Vdc 1min
输出-机壳:700Vdc 1min
安全性 满足EN610950

接线

交流输入 国标公插座,适用1~1.5mm2电缆
直流输出 仪表25mm2电缆快接插头(红正黑负)
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、10~600V宽电压设计,单机即可满足多种电压等级的电池组充放电测试,电压连续可调。

  • 2、充电、放电、单体检测、在线监测和活化五合一体,功能齐全,一机多用。

  • 3、单体电压无线监测功能,每个无线监测模块可同时监测12个单体。

  • 4、带中文后台分析软件,具有远端控制放电功能。

  • 5、主机具备USB接口,2G超大容量内部数据存储空间。

  • 6、采用双CPU协同工作,保证测试安全,可靠及准确性。

  • 7、放电过程中可暂停及参数修改,无需终止放电试验。

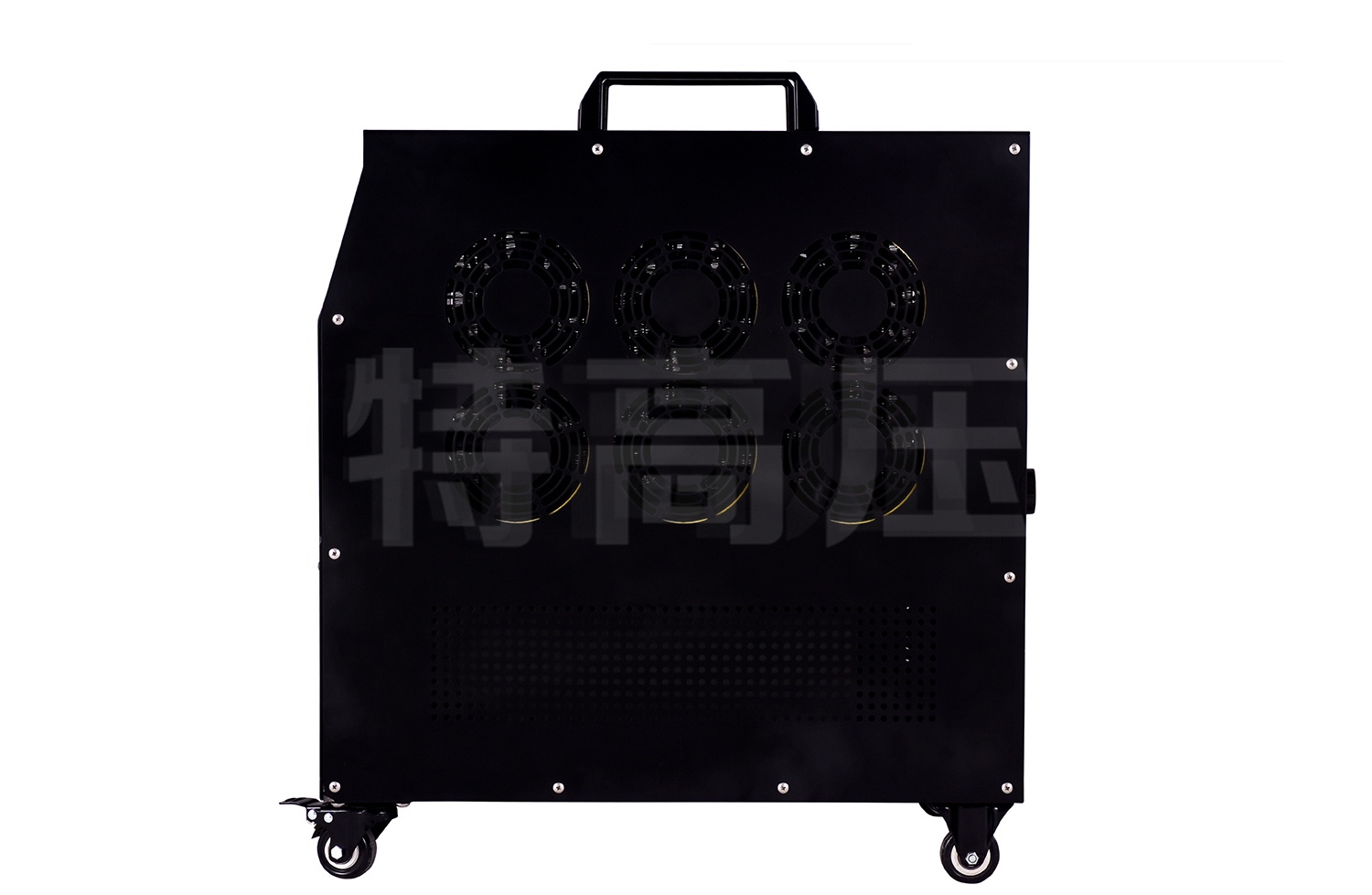

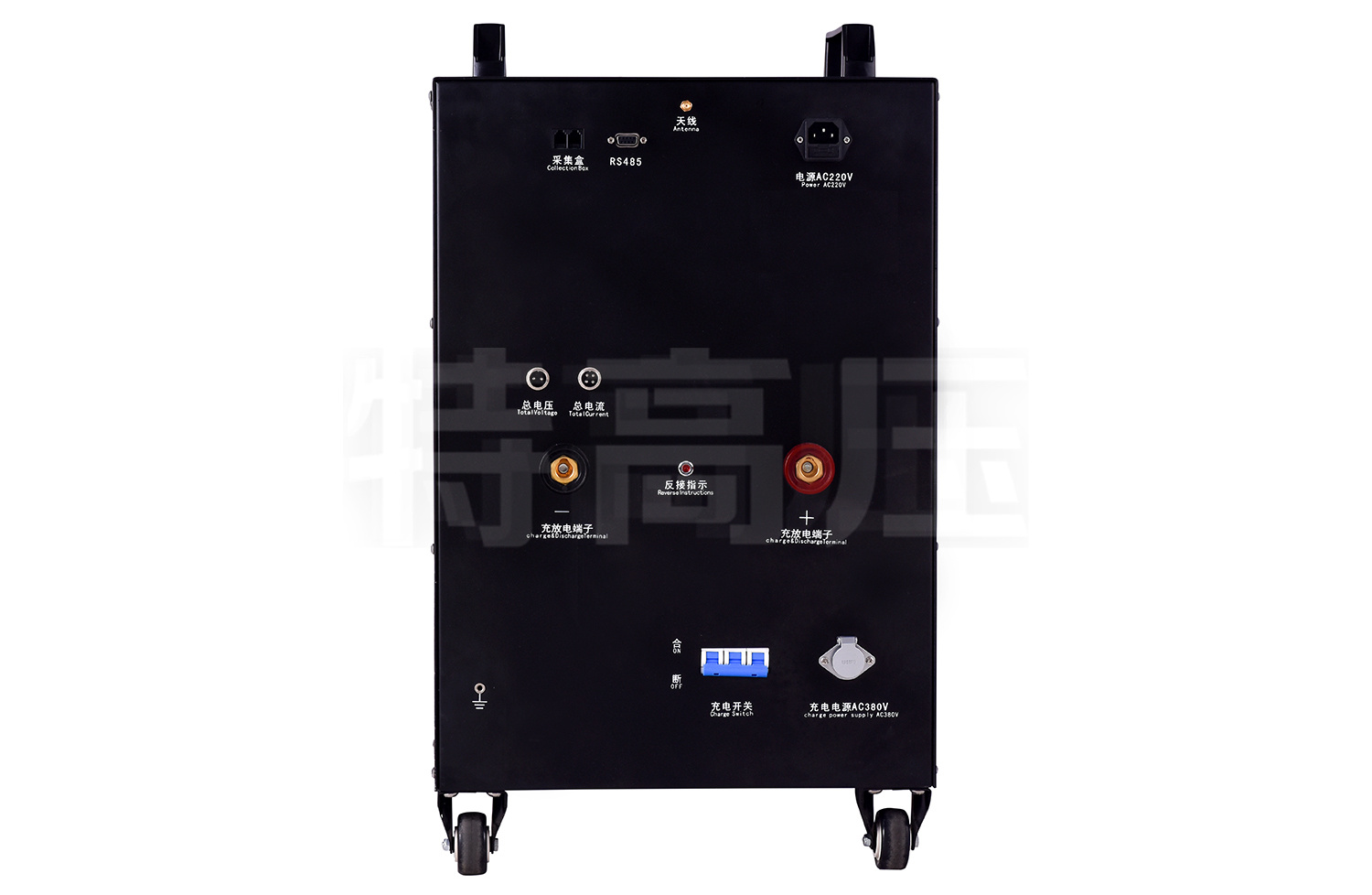

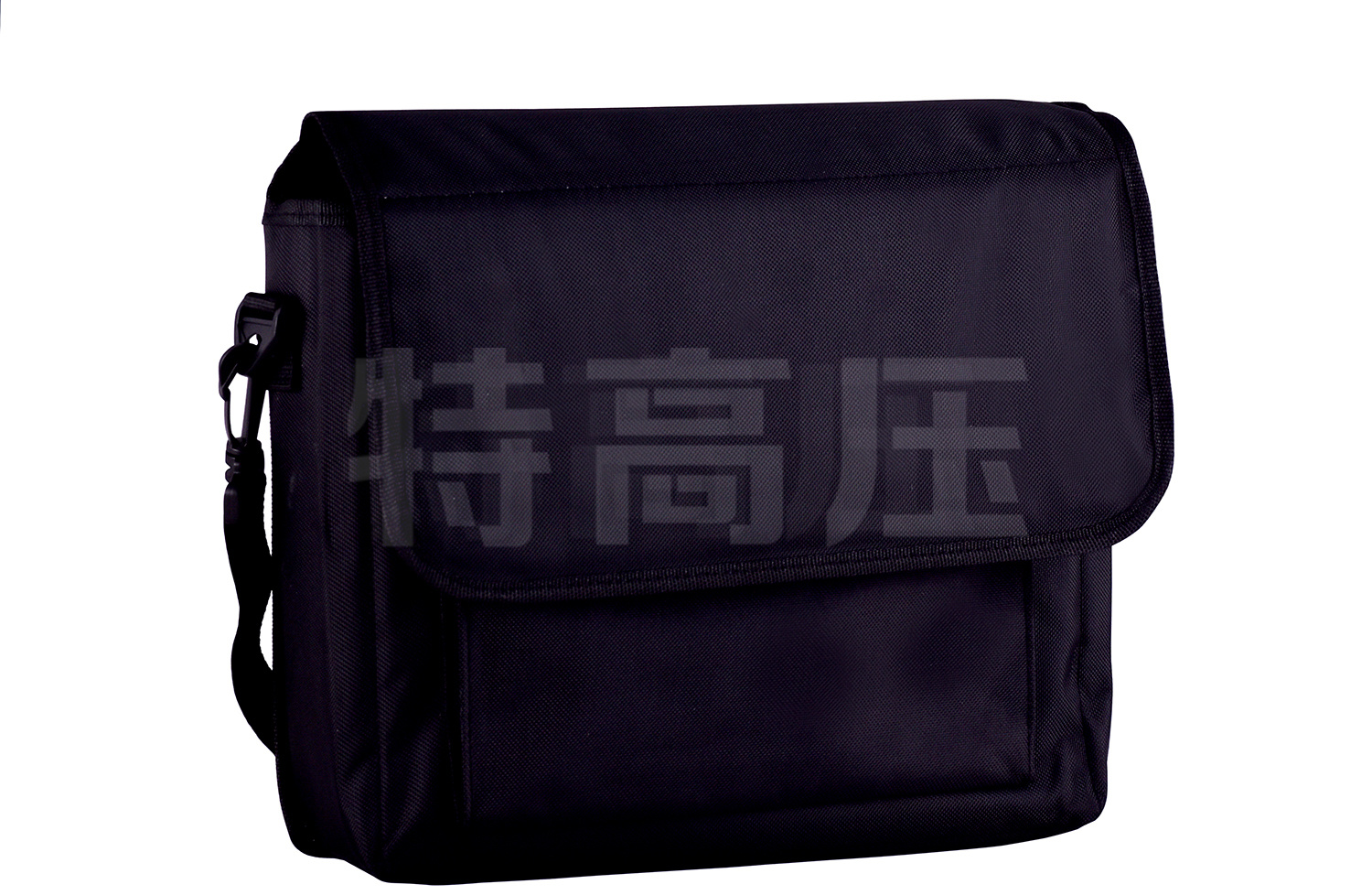

HTCFDK系列 宽电压蓄电池充放电测试仪(图1)HTCFDK系列 宽电压蓄电池充放电测试仪(图2)HTCFDK系列 宽电压蓄电池充放电测试仪(图3)HTCFDK系列 宽电压蓄电池充放电测试仪(图4)HTCFDK系列 宽电压蓄电池充放电测试仪(图5)HTCFDK系列 宽电压蓄电池充放电测试仪(图6)
