高性能的电气设备测试仪器，专为高压电气设备的耐压试验设计
参考标准：GB50150-DLT596
- 结构保护完善除必要液压连接软管外，所有液压管线采用预埋工艺
- 安全保障严格明确输入输出端子等可能带电压的安全风险
- 试验范围广泛：可进行 500KV 及以下 GIS 外施交流耐压试验
注：关于产品购买、技术维护等服务，欢迎致电!

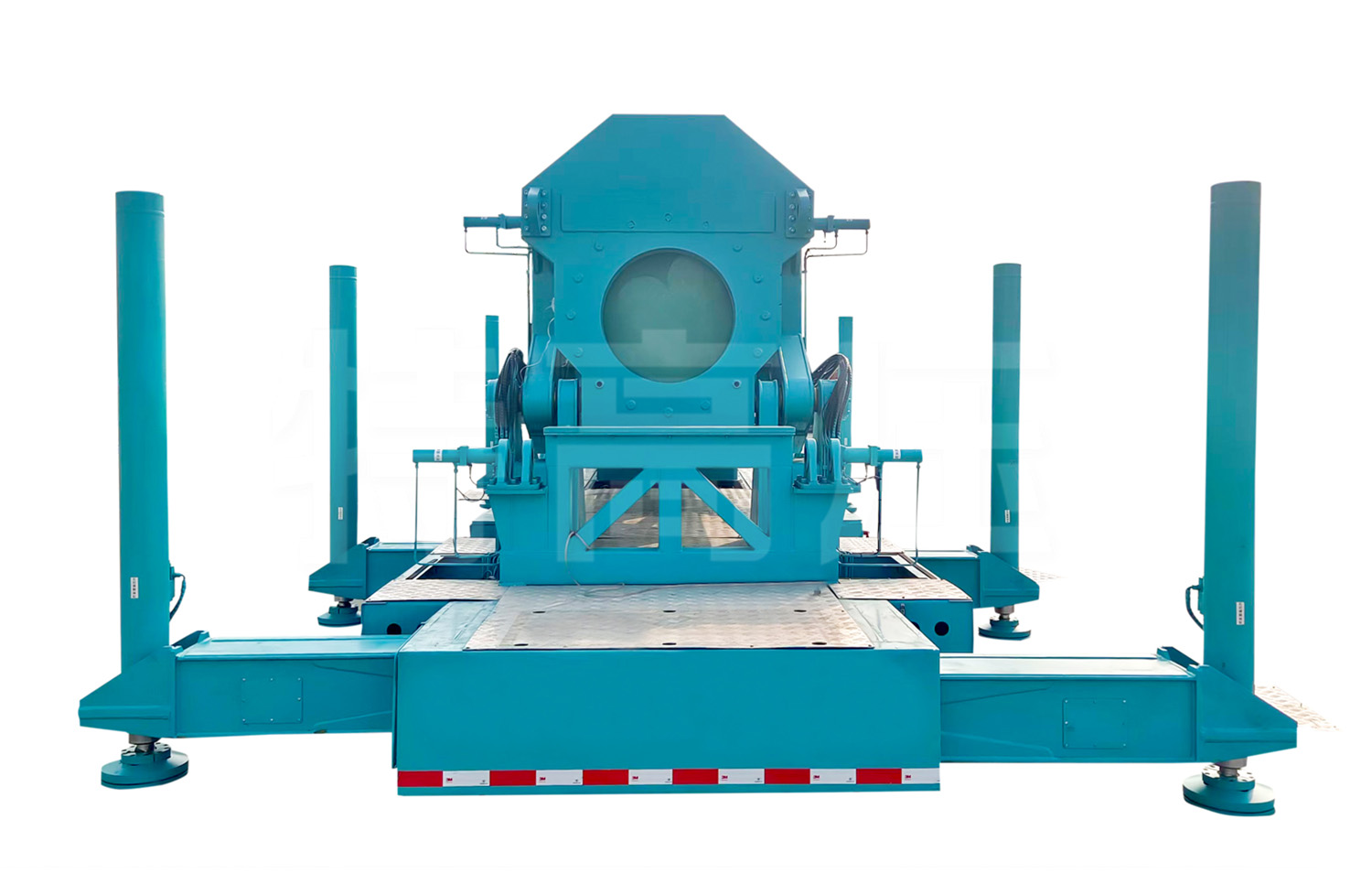

HV-750kV 6A 一体式交流耐压试验平台是一款高性能的电气设备测试仪器，专为高压电气设备的耐压试验设计，能为多种高压设备的安全稳定运行提供可靠的试验保障。
产品别称：一体式交流耐压试验平台
产品参数
电气部分整体参数
| 额定最大试验容量 | 4800KV A/k var |
| 试验电压 | 0～750kv |
| 试验电流 | 0～6A |
| 试验频率 | 30～300HZ |
| 绝缘水平 | l.1un，AC880kv（工频）， lmin |
| 试验电压波形 | 正弦波，波形畸变率 ≤0.5% |
| 负载电容量范围 | 0～43300PF |
| 系统本体谐振频率 | 约200HZ |
| 高压测量误差 | ≤1% |
| 高压不稳定度 | ≤3% |
| 高压显示分辨力 | 0.1kV |
| 输出频率误差 | ≤0.01HZ |
| 输出频率不稳定度 | ≤0.01HZ |
| 电压调节步进值 | 1%/0.1%/0.01% |
| 频率调节步进值 | l HZ/0.1HZ/0.01HZ |
| 品质因数（Q值） | 不小于80（不计被试品、高压引线部件等损耗） |
| 工作电源 | AC380V± 10% ，三相 50/60HZ |
| 变频控制电源，励磁变压器 | 200KW及200KV A，励磁变输出 10KV X2 ，1.5倍抽头，输出电压10KV，20KV，30KV |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：156-2318-4886
产品特征
- 1、试验范围广泛：可进行 500KV 及以下 GIS 外施交流耐压试验（间隔数量不少于 28 个），能对 750KV 以内的 GIS 类设备（含 GIL、HGIS、GIS 母线等）、互感器、母线、套管、绝缘子等进行试验，最高试验电压 750kv 时，电抗器负载能力不小于 43300PF，GIS 母线或 GIL 试验长度约 520~1050m。
- 2、电气参数优异：额定最大试验容量 4800KVA/kvar，试验电压 0～750kv，电流 0～6A，频率 30～300HZ，绝缘水平高，试验电压波形为正弦波且畸变率≤0.5%，负载电容量范围 0～43300PF，还具备精准的测量、调节性能及较高品质因数。
- 3、机械结构合理：外形尺寸为 930023002600，重量 16~17.5 吨，固定车厢采用台阶式设计；配备多套液压系统（举升、支撑、旋转及固定等），以及电抗器、分压器、励磁变、变频电源等关键部件和辅助设施，满足试验操作需求。
- 4、液压系统可靠：工作低压 10Mpa、高压 20Mpa，最大流量 90L/min，采用 10# 航空液压油，适应 - 40℃~45℃工作温度及 4500 米以下海拔；由多部分组成，通过电机泵组和伺服控制系统运作，同步功能精度高、抗污染，元件选型经计算适配。
- 5、安全保障严格：明确输入输出端子等可能带电压的安全风险，规定仅合格技术人员可维修，对电源线使用、接地、操作环境等有详细安全要求，确保人身和设备安全。
- 6、设结构保护完善：除必要液压连接软管外，所有液压管线采用预埋工艺；电抗器与分压一体化设计，连接线通过预埋管线连接，电源线路与户外配电柜连接，使用便捷且保护到位。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
