UHV-201 高压CT变比测试仪(在线)

专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比,相别、极性判断而精心设计制造的

参考标准:GB/T 22071.1-2018,GB/T 22071.2-2017

  • 绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点
  • 超大存储空间,能存储3000组数据
  • 同时具有:高低压钳形电流表、高空电流测试仪等产品的功能

注:关于产品购买、技术维护等服务,欢迎致电!

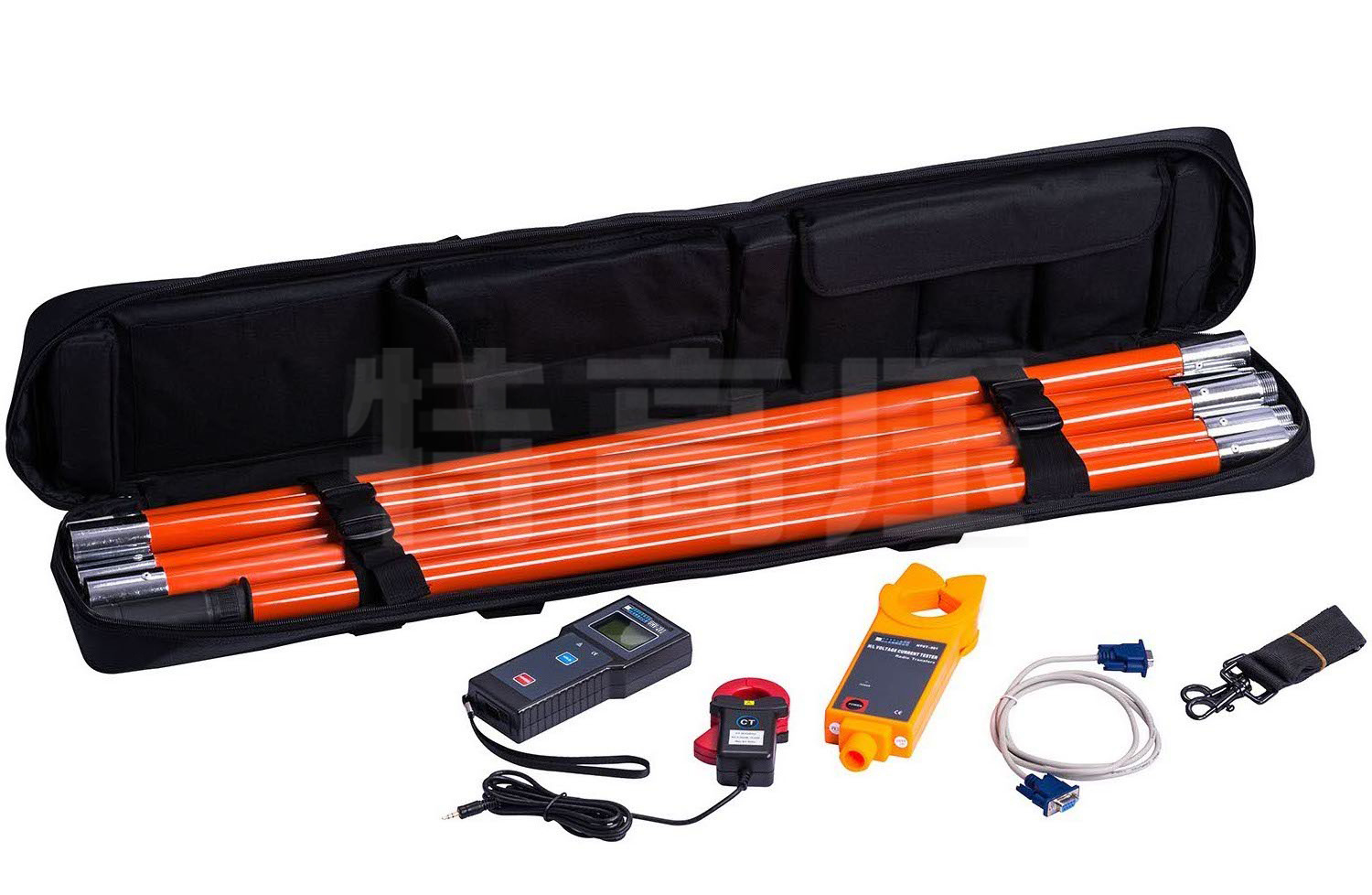

UHV-201 高压CT变比测试仪突破传统结构,专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比,相别、极性判断而精心设计制造的。产品由一次电流钳(高压检测仪)、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,一次电流钳采用无线传送测试数据,传输距离100米。

主电流钳采用高性能坡莫合金制作,磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

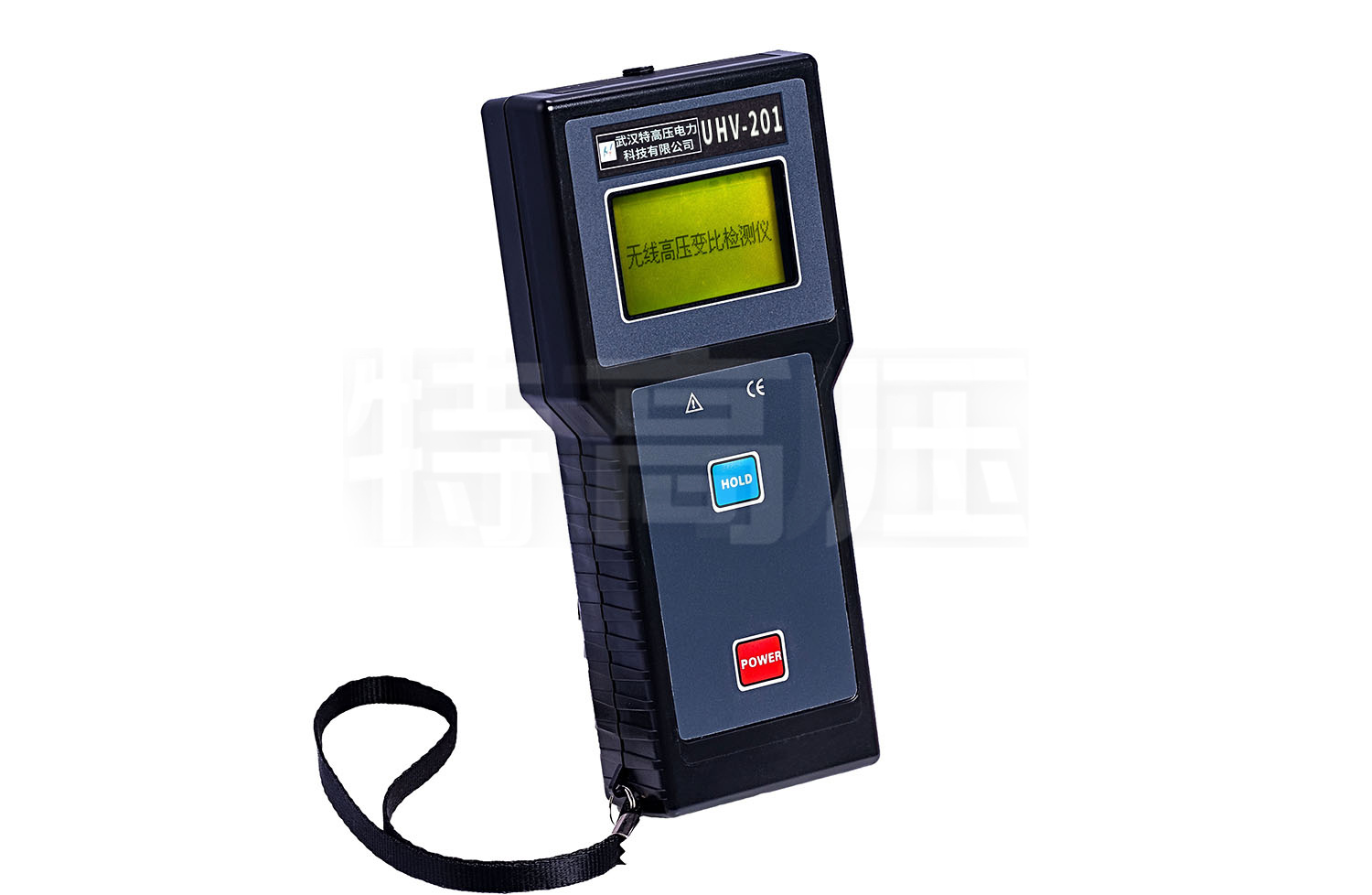

主机LCD显示一目了然,同时具有超大存储空间,能存储3000组数据。

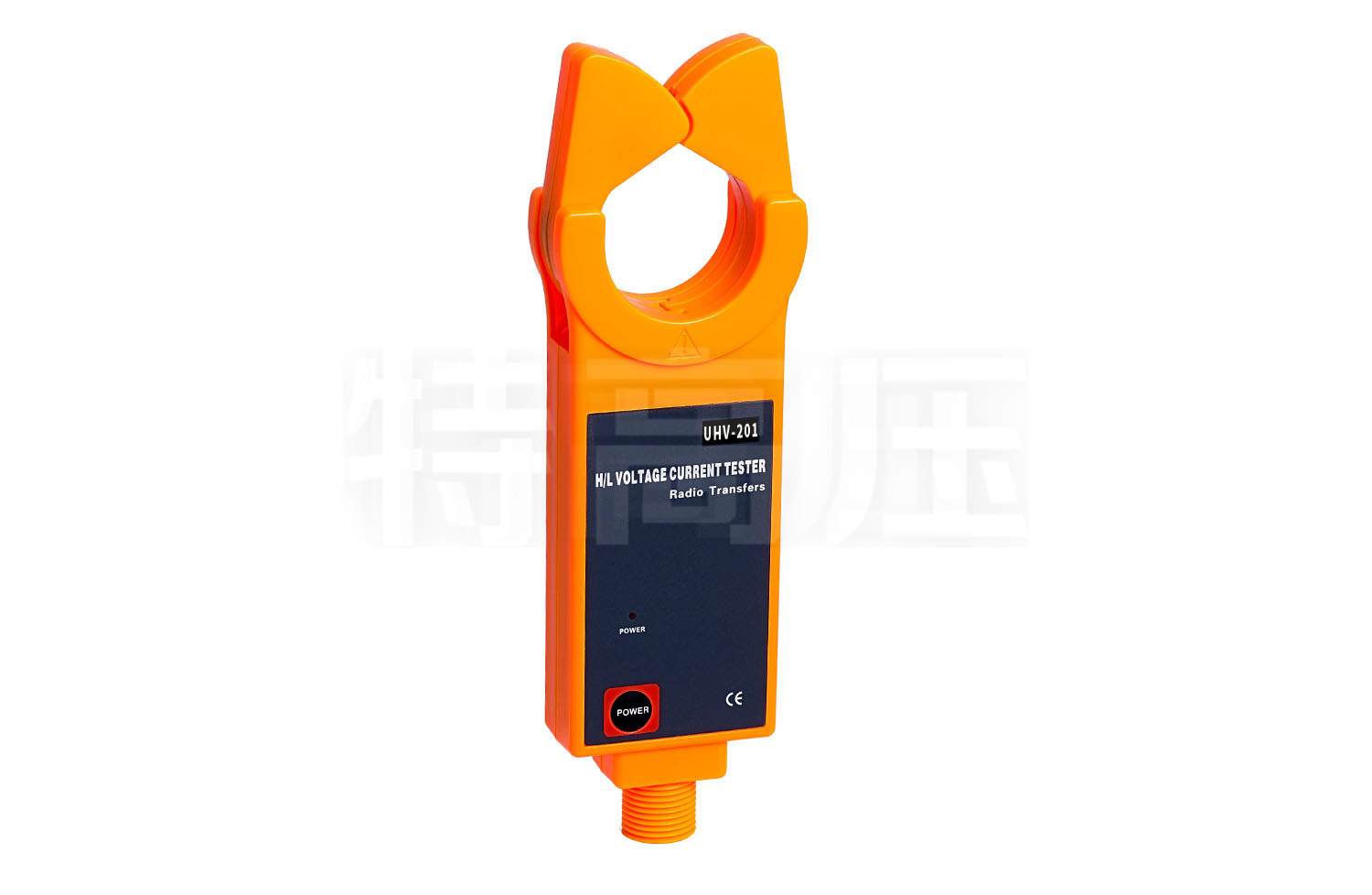

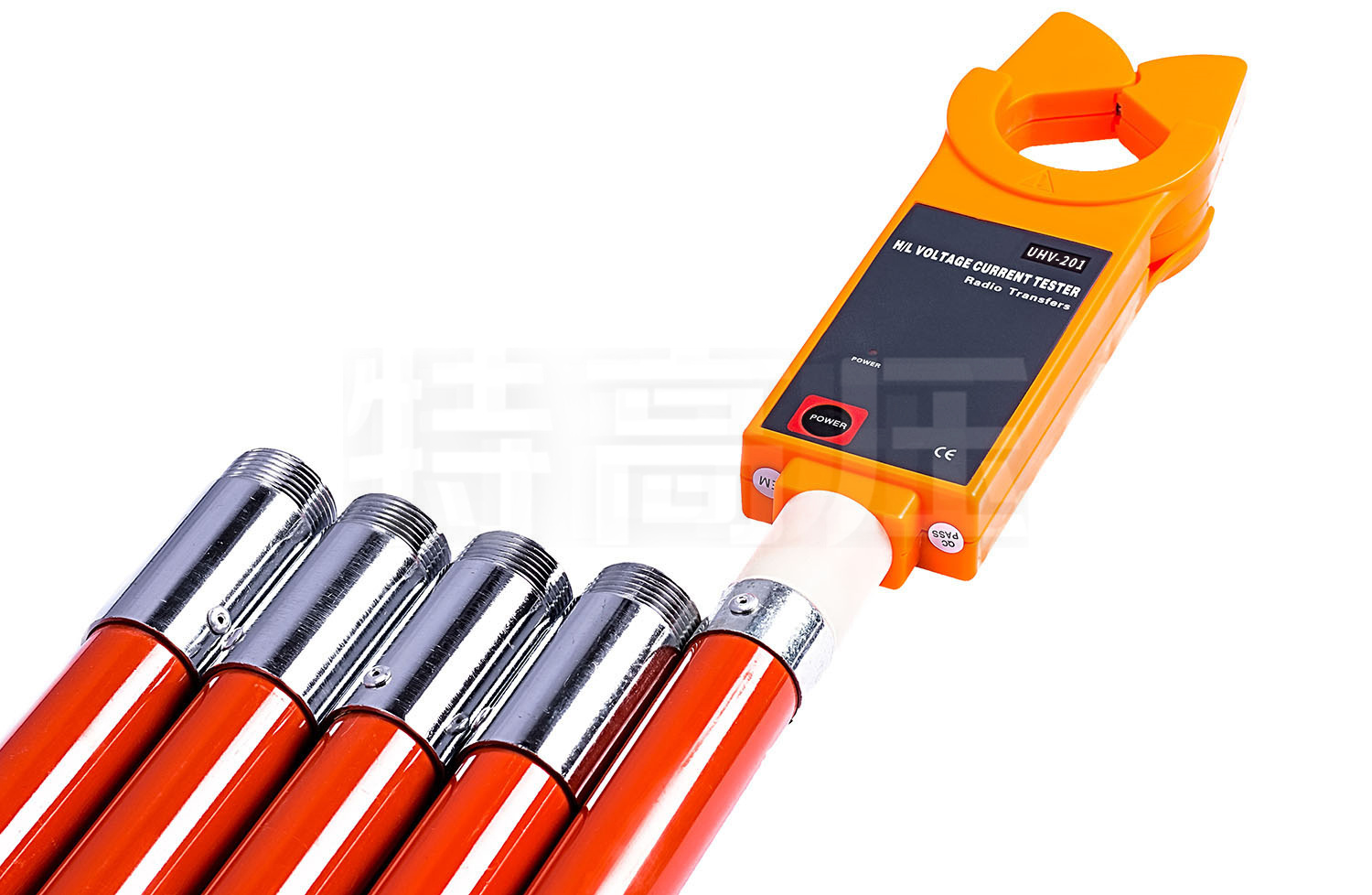

高压检测仪连接5节绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高低压线路电流测量,高压电流钳具有独特的自动插拔结构,通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点,绝缘等级110kV。

监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。

产品别称:CT变比极性在线检测仪,高压互感器变比测试仪、高压CT变比测试仪、无线高低压电流互感器变比测试仪、高低压互感器变比测试仪、带电测量高压CT变比测试仪,高压CT变比测试仪、CT变比测试仪

产品参数

技术规格

影响量 基准条件 工作条件
环境温度 23℃±5℃ -15℃~50℃
环境湿度 40%~60% <70%
正弦波失真度 ≤1% ≤3%
信号频率 50Hz±5Hz 45Hz~65Hz
外电场、磁场 应避免
被测导线位置 被测导线处于钳口的中心位置

技术参数

功能 高低压电流互感器、变压器一二次回路的电流、变比测试,极性、相别判断
电源 DC6V 碱性干电池LR03(1.5V AAA×4)连续工作30小时
测试方式 钳形CT
一次电流测试精度 量程:0.0A~800A;分辨率:0.1A;精度:±0.5%FS
二次电流测试精度 量程:0.00mA~5A;分辨率:0.01mA;精度:±0.5%FS
变比测量范围 1~500
变比分辨率 0.1
一次电流钳尺寸 钳口尺寸:φ48mm;外形尺寸:76mm×255mm×31mm

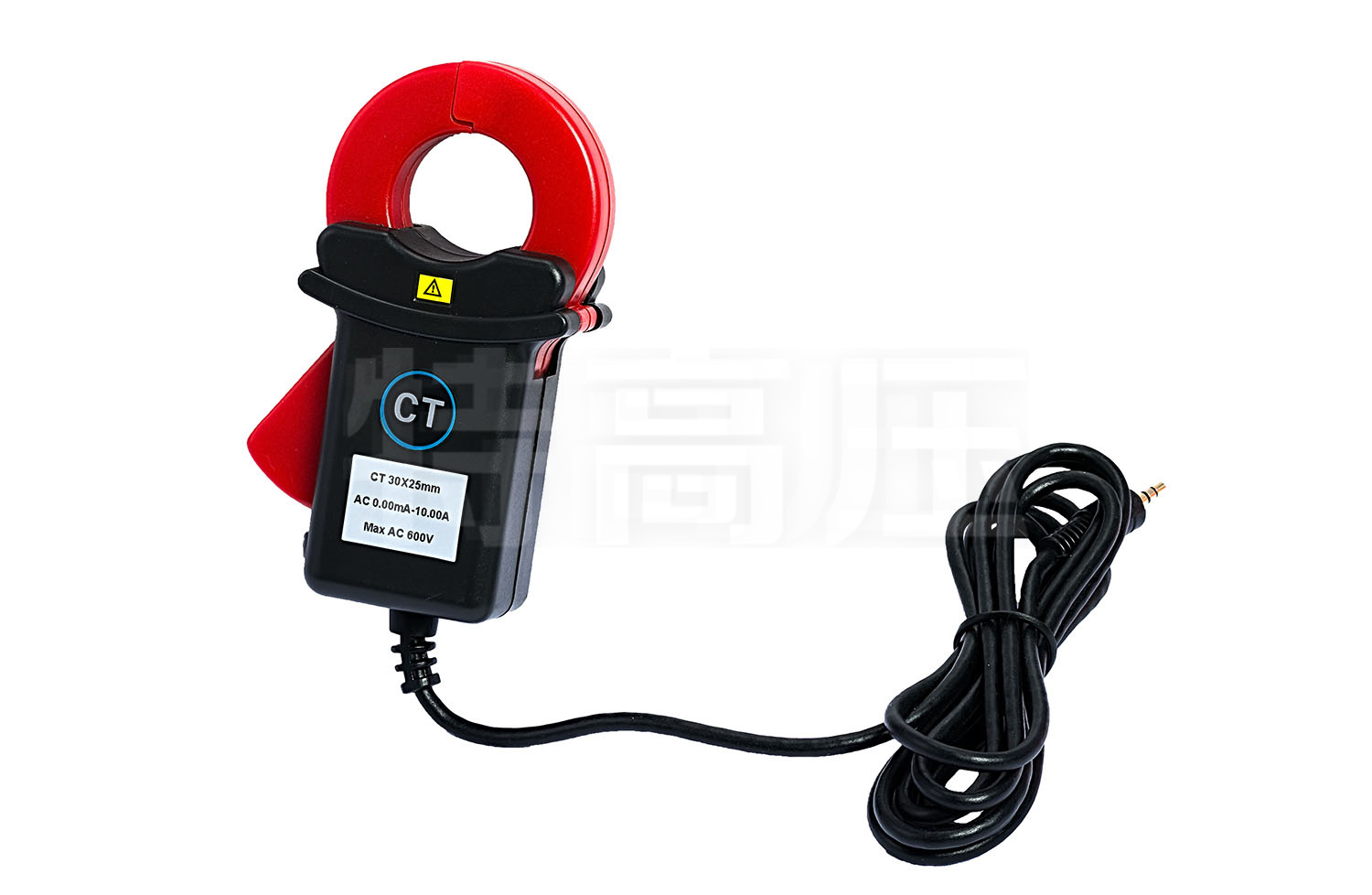

二次电流钳尺寸 钳口尺寸:φ8mm;外形尺寸:137mm×40mm×19.5mm
换档 全自动换档
采样速率 3次/秒
数据存储 3000组,按左箭头键保持数据并自动编号存储(掉电或更换电池不会丢失数据)
数据保持 按左箭头键保持数据,HOLD符号显示,再按HOLD键取消保持
数据查阅 按右箭头键可以进入数据查阅模式
溢出显示 超量程溢出功能:“OL ”符号显示
无信号指示 当主机没有收到发射信号时提示“无信号”
自动关机 开机约15分钟后,仪表将自动关机
电池电压 当电池电压低于4.8V时,“HTCT-201 高压CT变比测试仪(在线)(图1)”显示,提醒更换电池
一次电流钳传输距离 无线传输距离100M
二次电流钳连接线长 2m
显示模式 LCD:128dots×64dots;背光功能,适合昏暗场所
LCD尺寸 显示域:44mm×27mm
主机尺寸 78mm×165mm×42mm
仪表质量 5kg(含工具包和绝缘杆)
外界干扰 避免特强电磁场;避免433MHz、315MHz同频干扰
工作温湿度 -15℃~50℃;70%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下

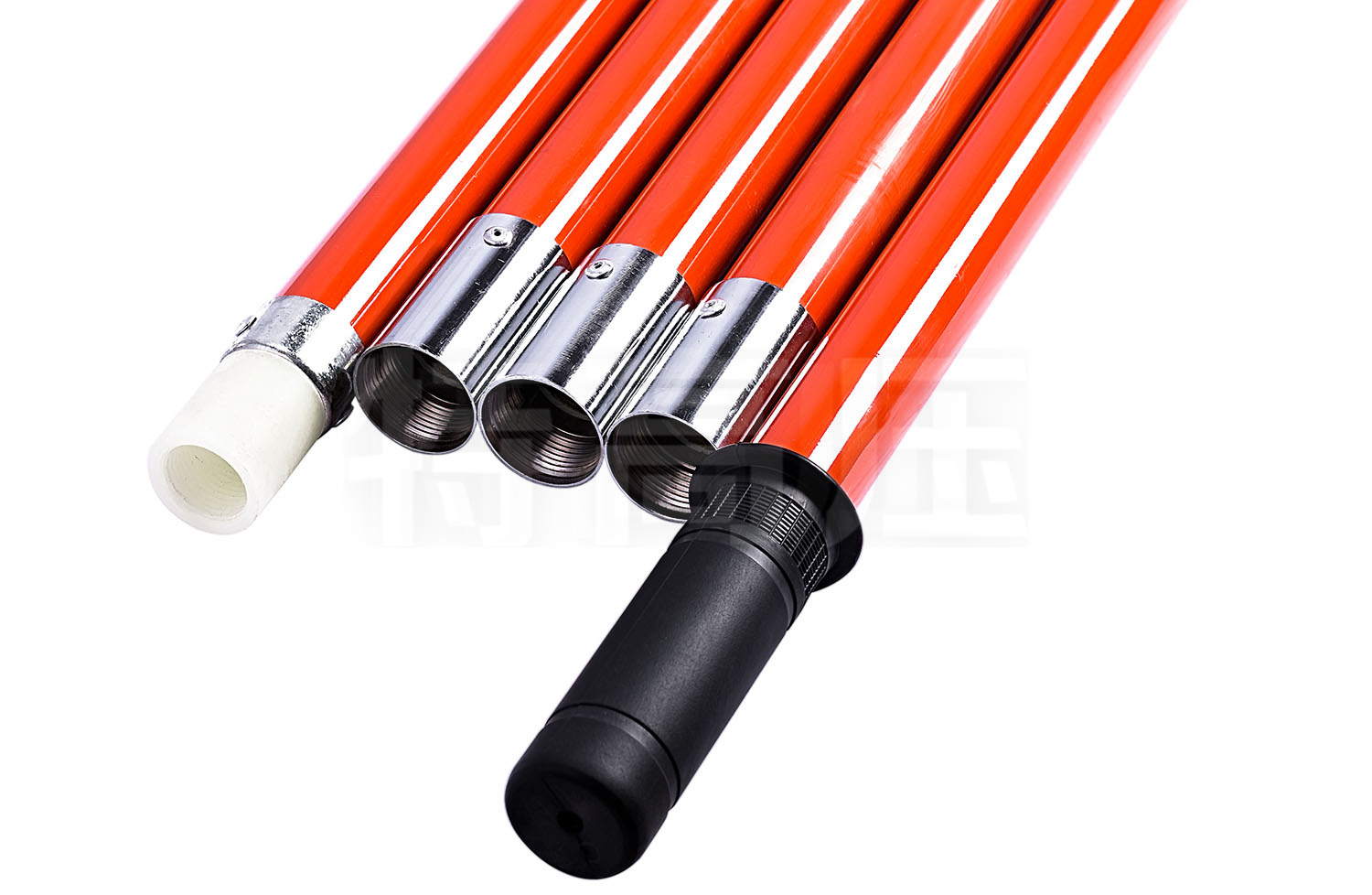

绝缘杆尺寸 φ32mm,1m/节,5节
绝缘杆耐压 110kV
绝缘强度 主机与检测仪:AC1000V/rms(外壳与螺钉之间)
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、采产品由一次电流钳(高压检测仪)、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,一次电流钳采用无线传送测试数据,传输距离100米。
  • 2、电流钳采用高性能坡莫合金制作,磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。
  • 3、主机LCD显示一目了然,同时具有超大存储空间,能存储3000组数据。
  • 4、监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。
  • 5、HTCT-201 高压CT变比测试仪,同时具有:高低压钳形电流表、高空电流测试仪等产品的功能。
