三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量
参考标准:GB/T 7676.5-2017
- 测量精度高,电压、电流精度达0.3级
- 分析测量电压和电流21次以内的谐波
- 触摸彩屏,中文界面,操作简易快捷
注:关于产品购买、技术维护等服务,欢迎致电!
多功能三相相位伏安表,是一款触摸屏的多功能仪表,可以测量电压幅值、电流幅值、电压相位、电流相位、频率、功率、有功功率、无功功率、谐波,并且能够实时显示三相电压和三相电流的矢量图。此外还可以判断三相相序、感性、容性电路,测试二次回路,检查电度表的接线正确与否,检修线路设备等。本产品操作简单、使用方便、测量快速、稳定、结果可靠。广泛适用于电力、石油化工、冶金、铁路、气象等单位。

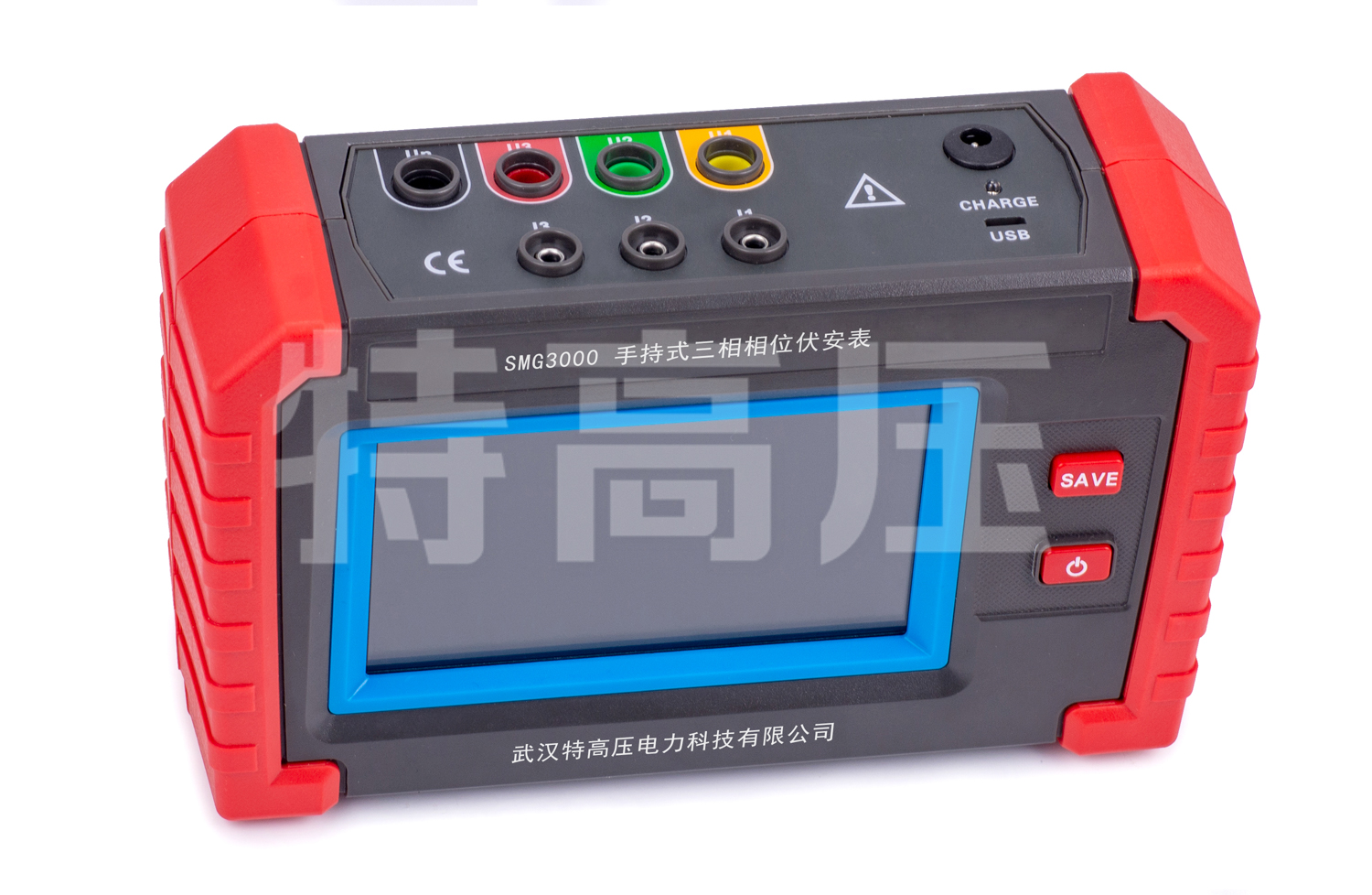

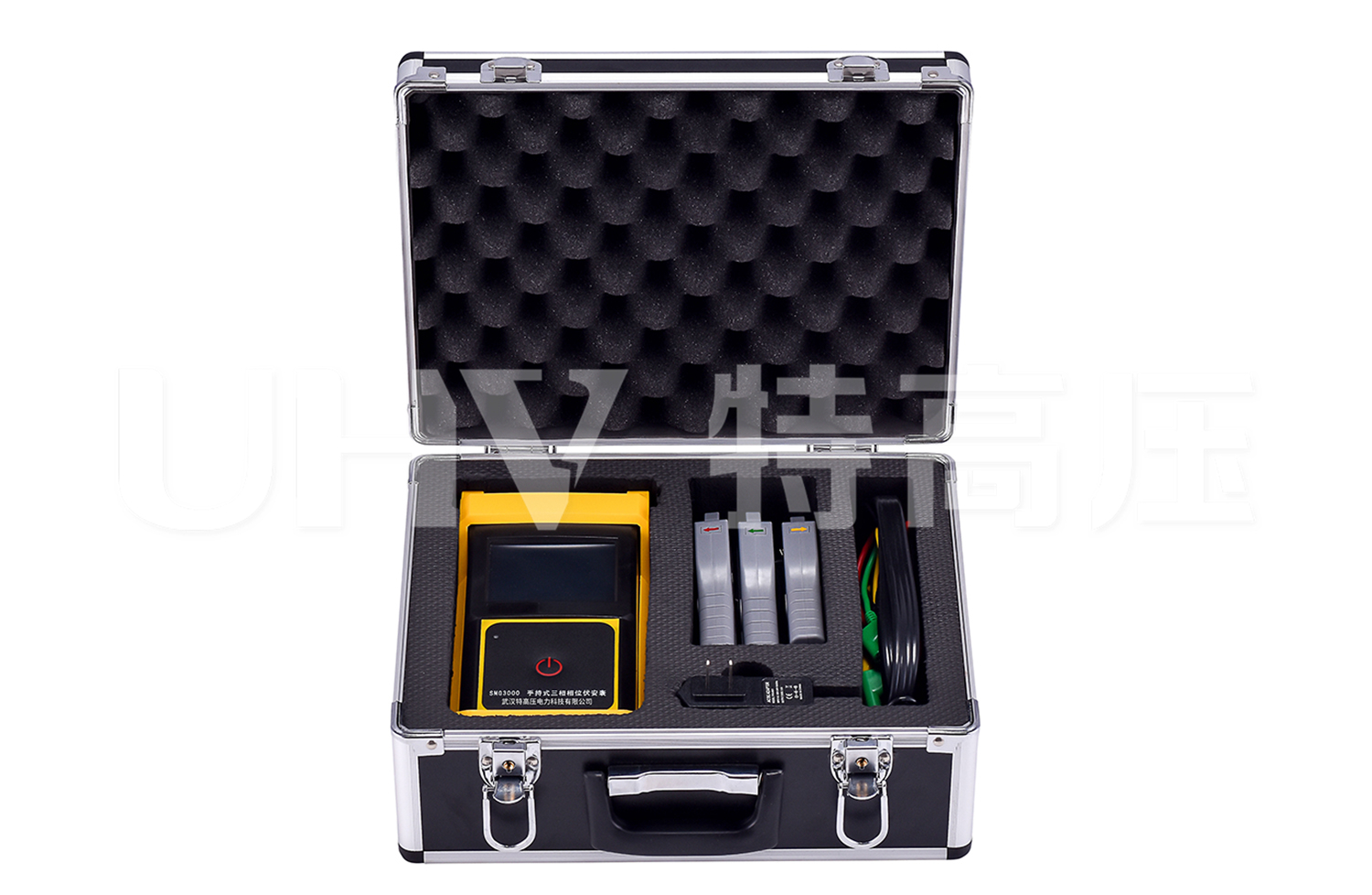

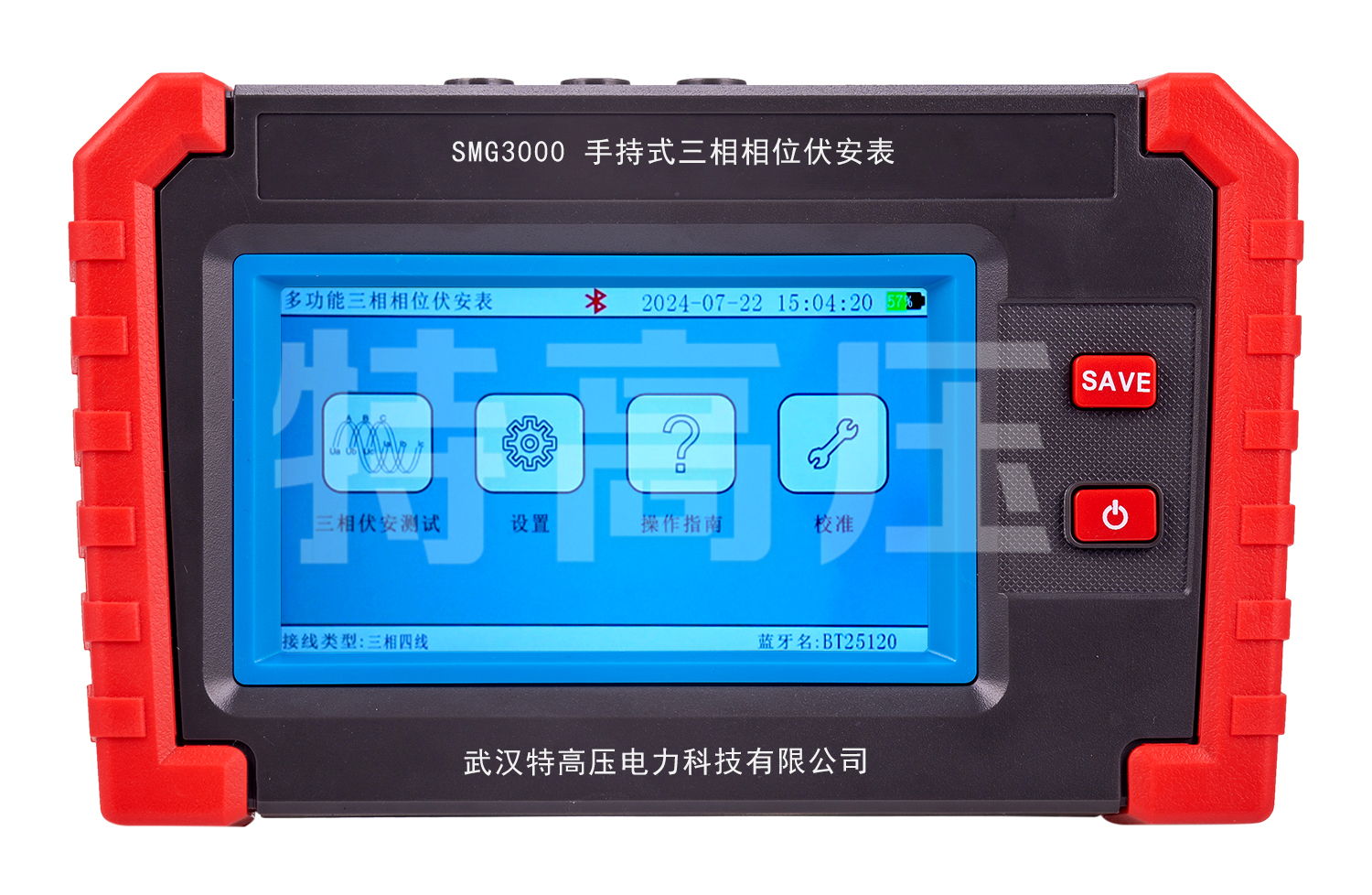

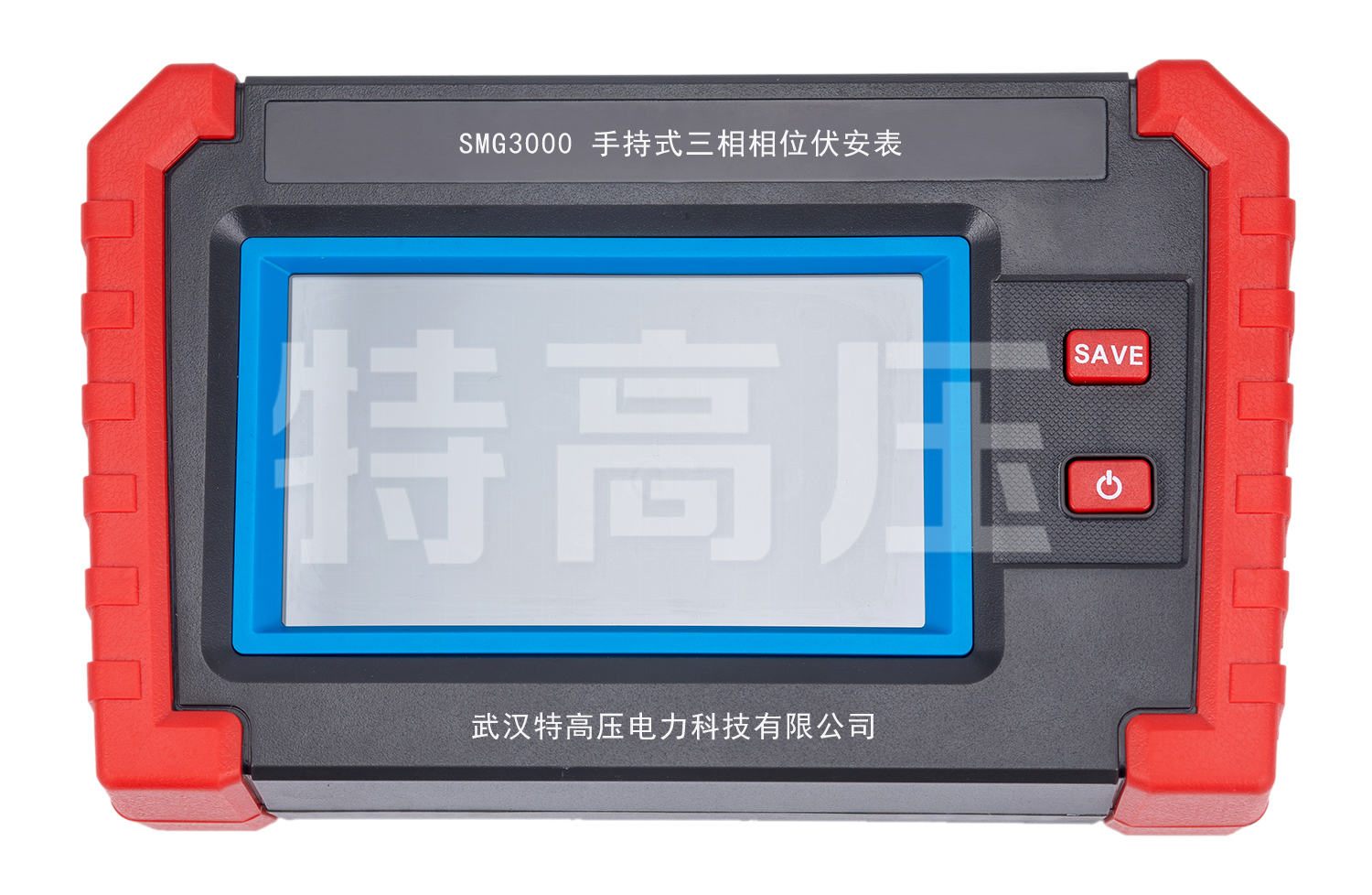

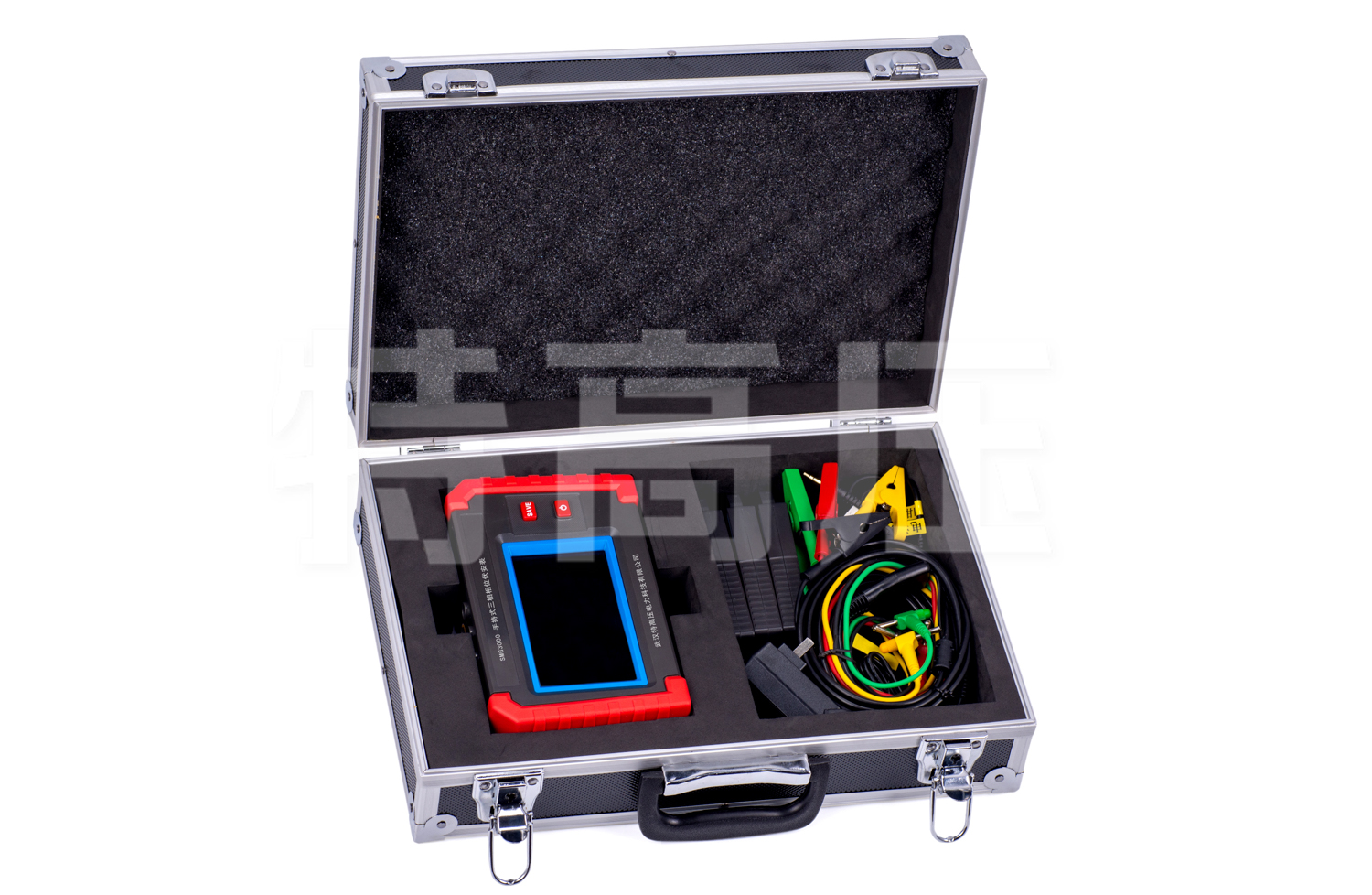

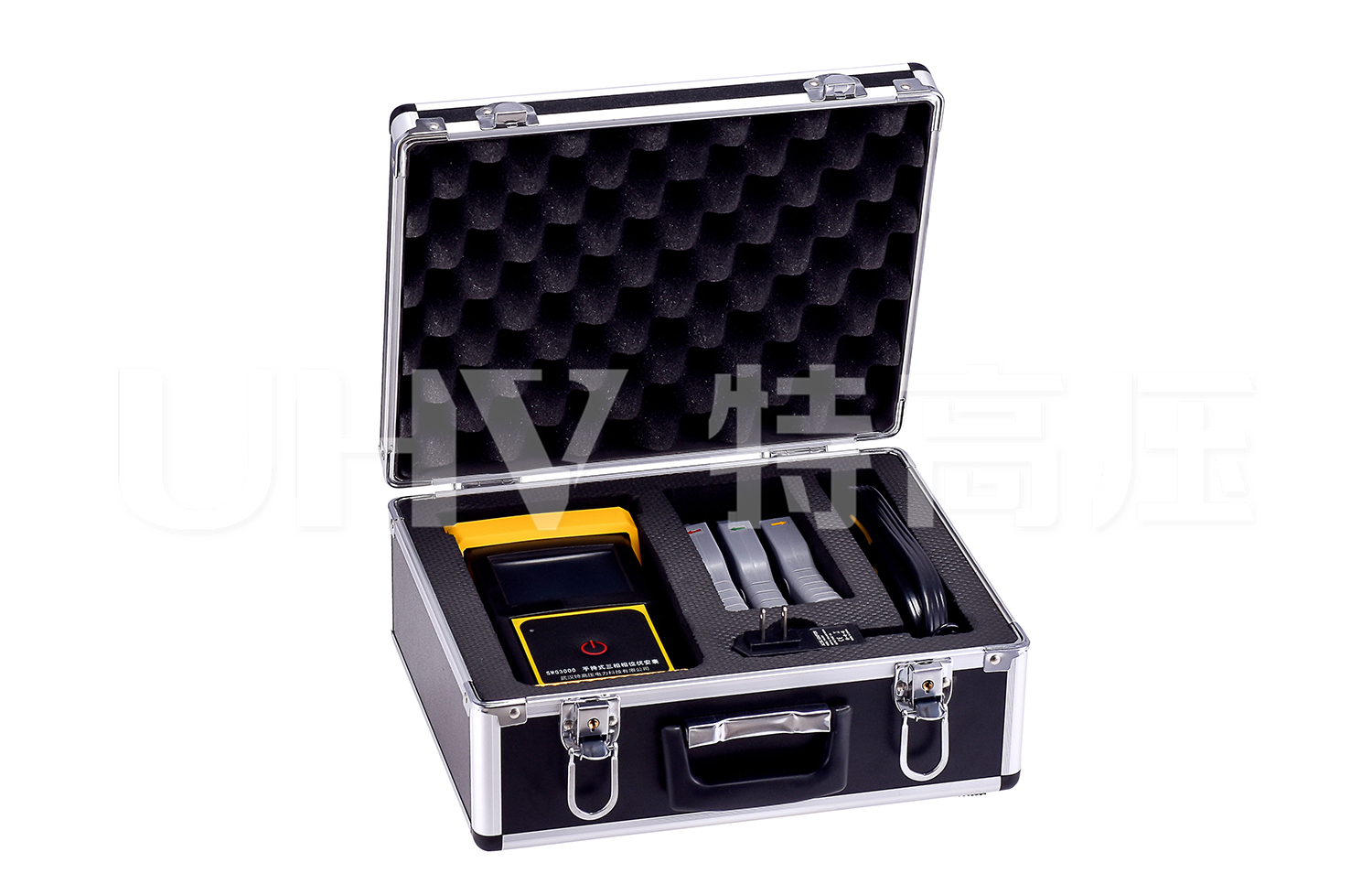

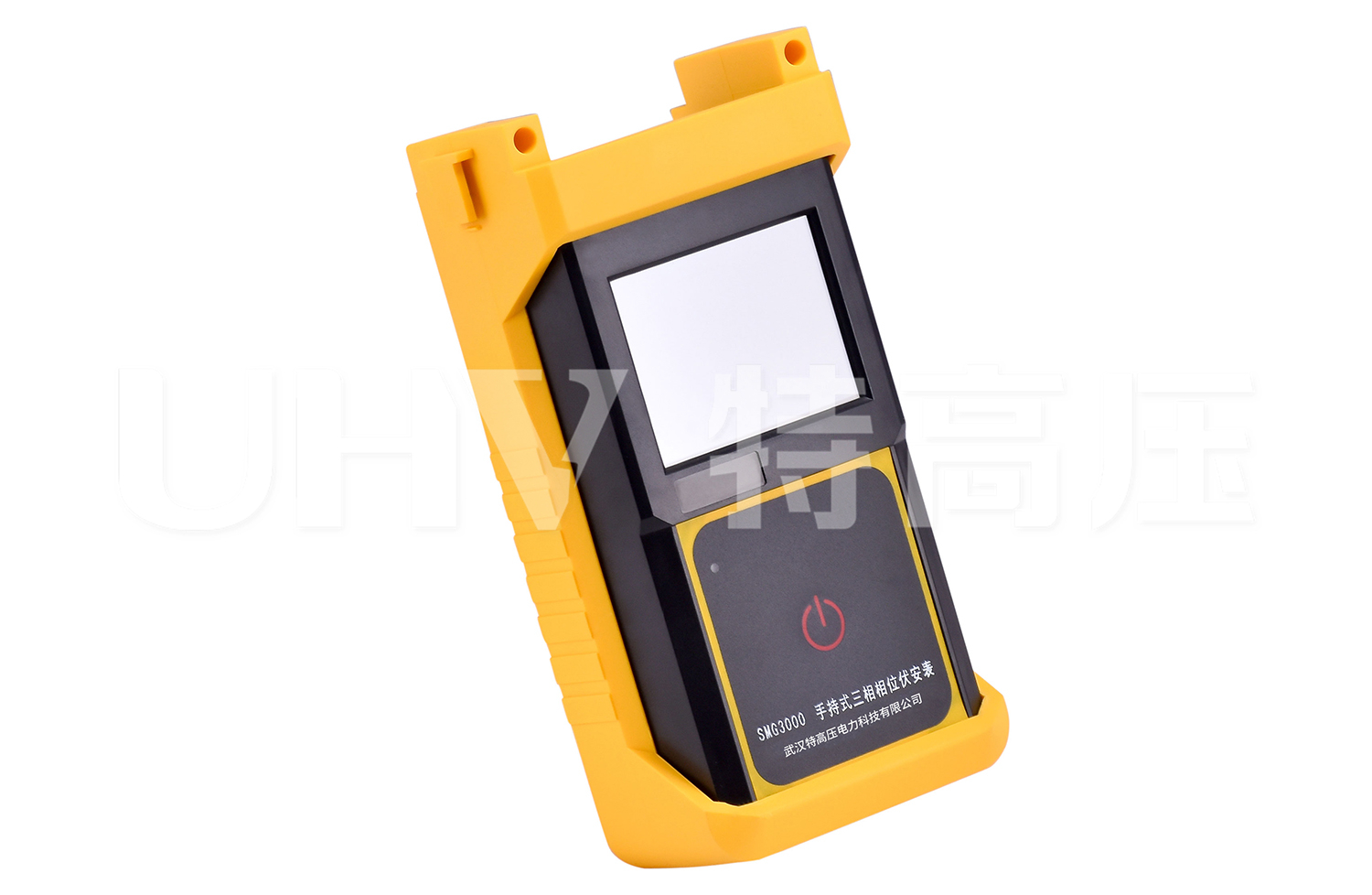

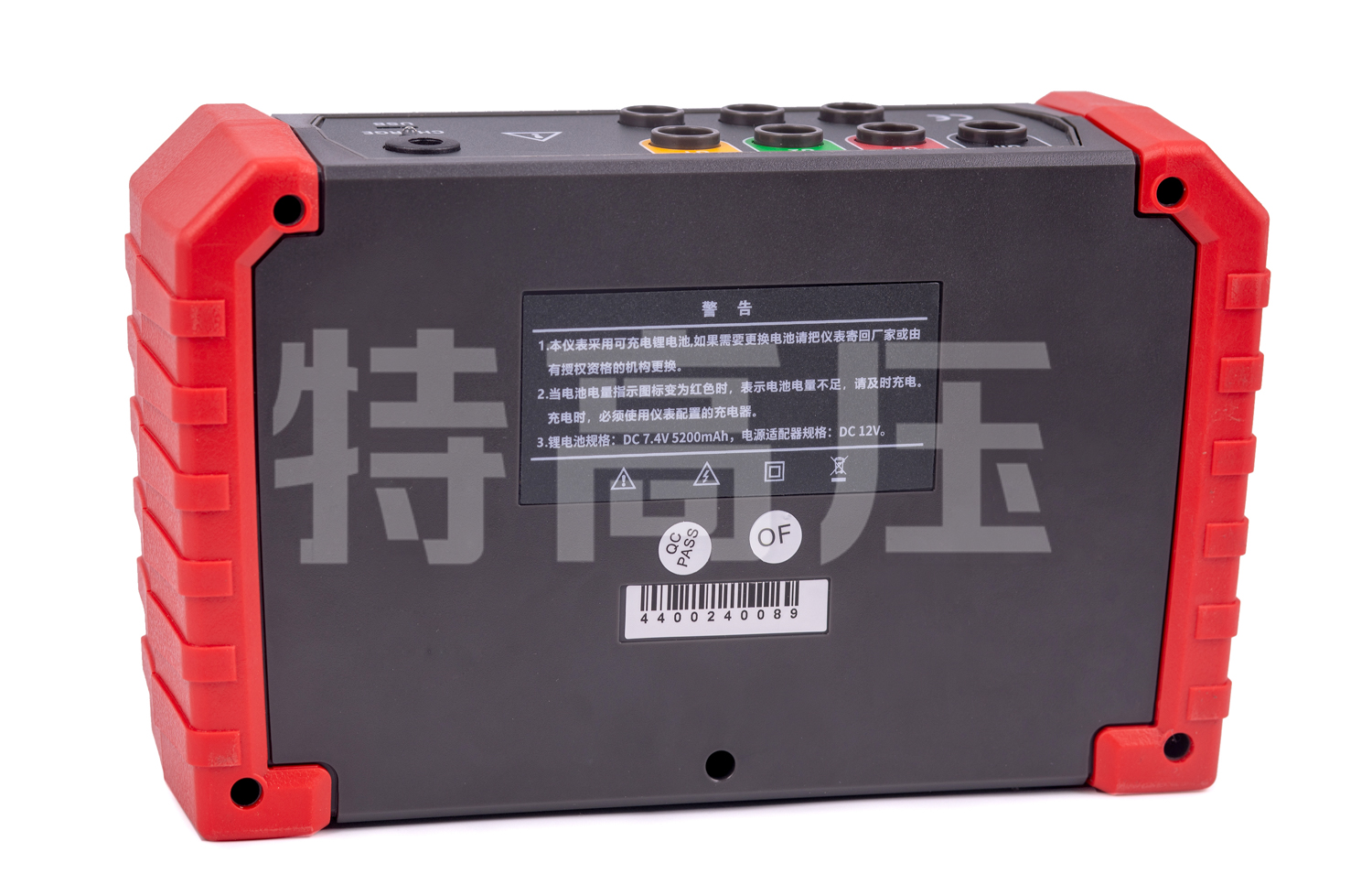

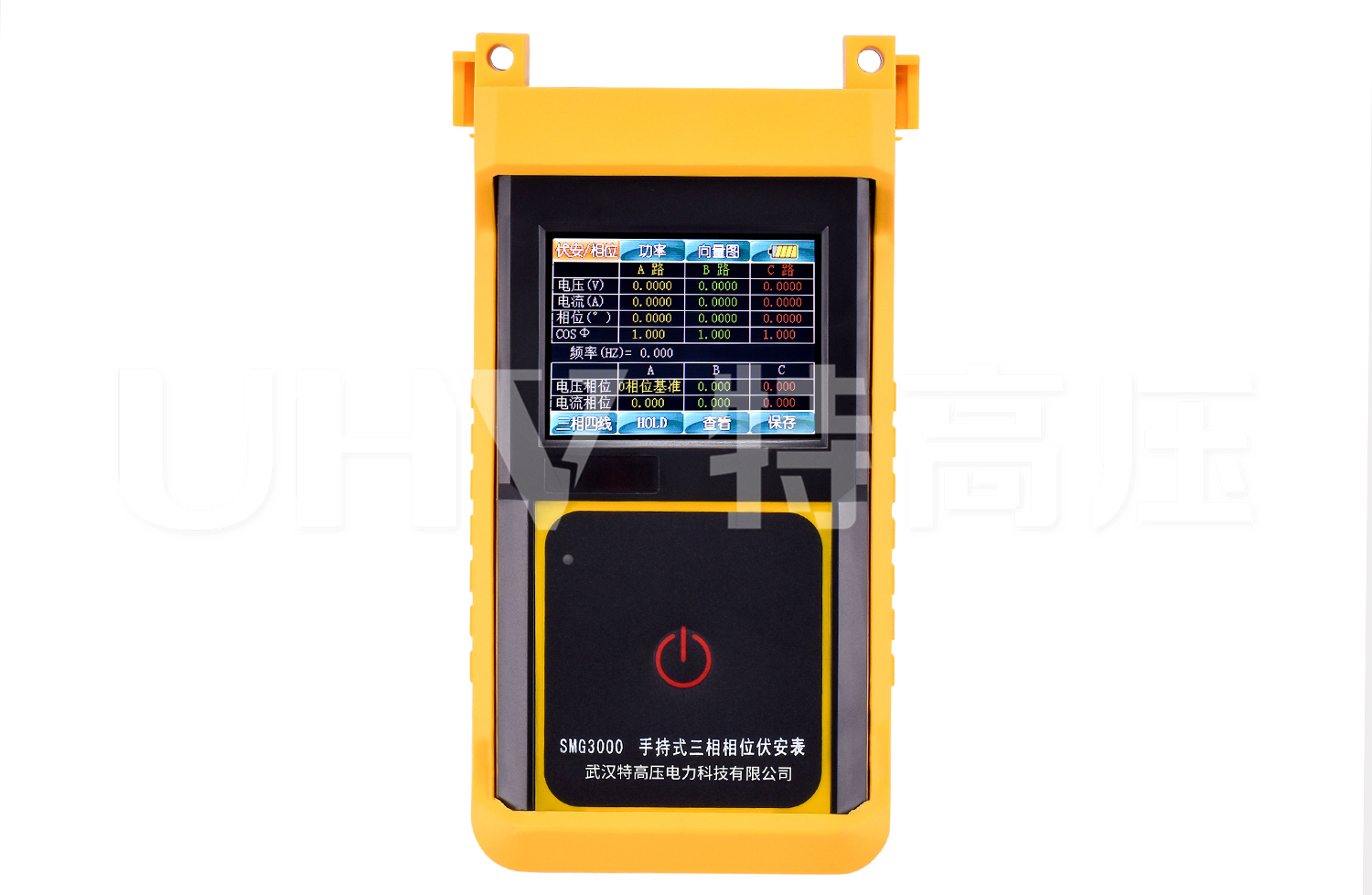

多功能三相相位伏安表由主机与电流钳、电压测试线组成。采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷,准确可靠,同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片,所以本仪表具备非常高精度的电参数测量,能够实时显示待测参数的变化,同时具备一键保存数据的功能。
产品别称:智能型数字三相相位伏安表、多功能数字三相相位伏安表、三钳数字相位伏安表、三相相位伏安表
基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃~40℃ | ---- |
环境湿度 | 40%~60% | <80% | ---- |
信号波形 | 正弦波 | 正弦波 | β=0.01 |
信号频率 | 50Hz±1Hz | 45Hz~65Hz | ---- |
仪表工作电压 | 7.4V±0.2V | 7.4V±1V | ---- |
测相位频率相序时电流幅值 | 4A±10mA | 1mA~20A | ---- |
测相位频率相序时电压幅值 | 100V±10V | 2V~700V | ---- |
测功率功率因数时电流幅值 | 4A±10mA | 1mA~20A | ---- |
测功率功率因数时电压幅值 | 100V±10V | 2V~700V | ---- |
外电场、磁场 | 应避免 | ||
重量 | 被测导线处于钳口的近似几何中心位置 |
一般技术规格
电 源 | DC 7.4V,5200mAh可充锂电池 |
功能选项 | 触摸屏选择 |
显示模式 | 5寸触摸彩屏 |
LCD尺寸 | 108mm×65mm |
主机尺寸 | 210mm×129mm×68mm |

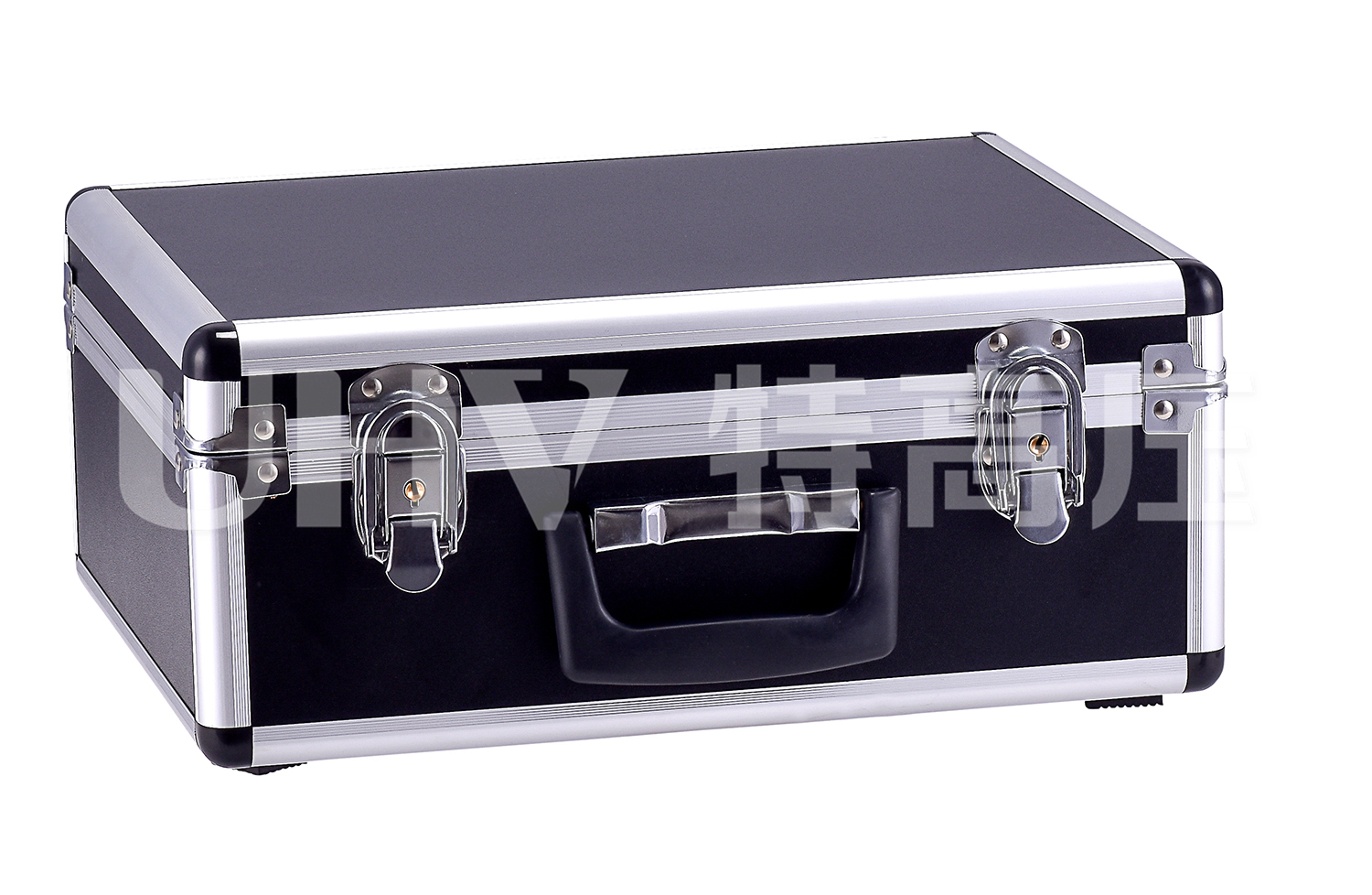

质 量 | 主机:约870g;整机:约2kg(含包装箱) |
测 试 线 | 黄、绿、红、黑色电压测试线,各1根 |
电 流 钳 | 钳口尺寸φ8mm,3个 |
数据存储 | 1000组 |
数据查阅 | 有 |
数据上传 | USB接口,测试记录数据上传计算机,可导出为Excel格式 |
电池电压 | 电池电量指示显示,电池电压低于10%时提醒及时充电 |
自动关机 | 开机后15分钟无操作自动关机,关机前提醒关机 |
工作时间 | 充满电时,持续工作时间约12小时 |
功 耗 | 工作(背光为50):320mA; |
工作条件 | 温度:-20 ~ 50℃,相对湿度:0 ~ 95%HR无冷凝 |
存储条件 | 温度:-30 ~ 60℃,相对湿度:0 ~ 75%HR |
基准条件下基本误差及性能指标
测量类型 | 测量范围 | 精度 | 分辨率 |
电压 | 2V ~ 100V | ±0.3%Fs | 0.0001V |
100V-700V | 0.0001V | ||
电流 | 0.001A-1A | ±0.3%Fs ±0.2%dgt | 0.0001A |
1A-10A | 0.0001A | ||
10A-20A | 0.0001A | ||
谐波 | 2 ~ 21次 | - | - |
相位 | 0°~360° | ±1° | 0.1° |
频率 | 45Hz ~ 65Hz | ±0.03Hz | 0.0001Hz |
功率(包括有功、无功、视在功率) | 0.002W~1000W | ±0.3%Fs | 0.0001W |
1000W~10000W | 0.0001W | ||
10000W-14000W | 0.0001W | ||
功率因数 | -1.000 ~ 1.000 | ±0.03 | 0.001 |
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448
- 1、测量精度高,电压、电流精度达0.3级;相位精度达±0.3°
- 2、可单相、两相、三相测量模式;三相四线制与三相三线制测量模式。
- 3、分析测量电压和电流21次以内的谐波。
- 4、测量人员只需接线操作,仪器自动测量,实时更新数据,便于现场分析。
- 5、仪器采用完全隔离技术,避免安全事故的发生。
- 6、三相相位伏安表有功功率、无功功率、视在功功率、三相功率和和功率因数测量。
