HTWJF系列 无局放耐压试验装置无局放源试验装置、无局放试验耐压装置、无局放源耐压试验装置

适用于对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验

参考标准:DL/T 848.3-2004

  • 全自动控制、数字式局部放电测试仪、操作简单
  • 测试软件自主开发、便于分析
  • 重量轻、体积小、便于移动

注:关于产品购买、技术维护等服务,欢迎致电!

全自动无局放耐压试验装置,适用于供配电系统,电力变压器制造厂、工矿企业、科研部门等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中必不可少的重要设备。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。本仪器检测灵敏度高,试样电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。

产品别称:无局放、无局放源、无局放试验装置、无局放耐压试验装置

        产品参数

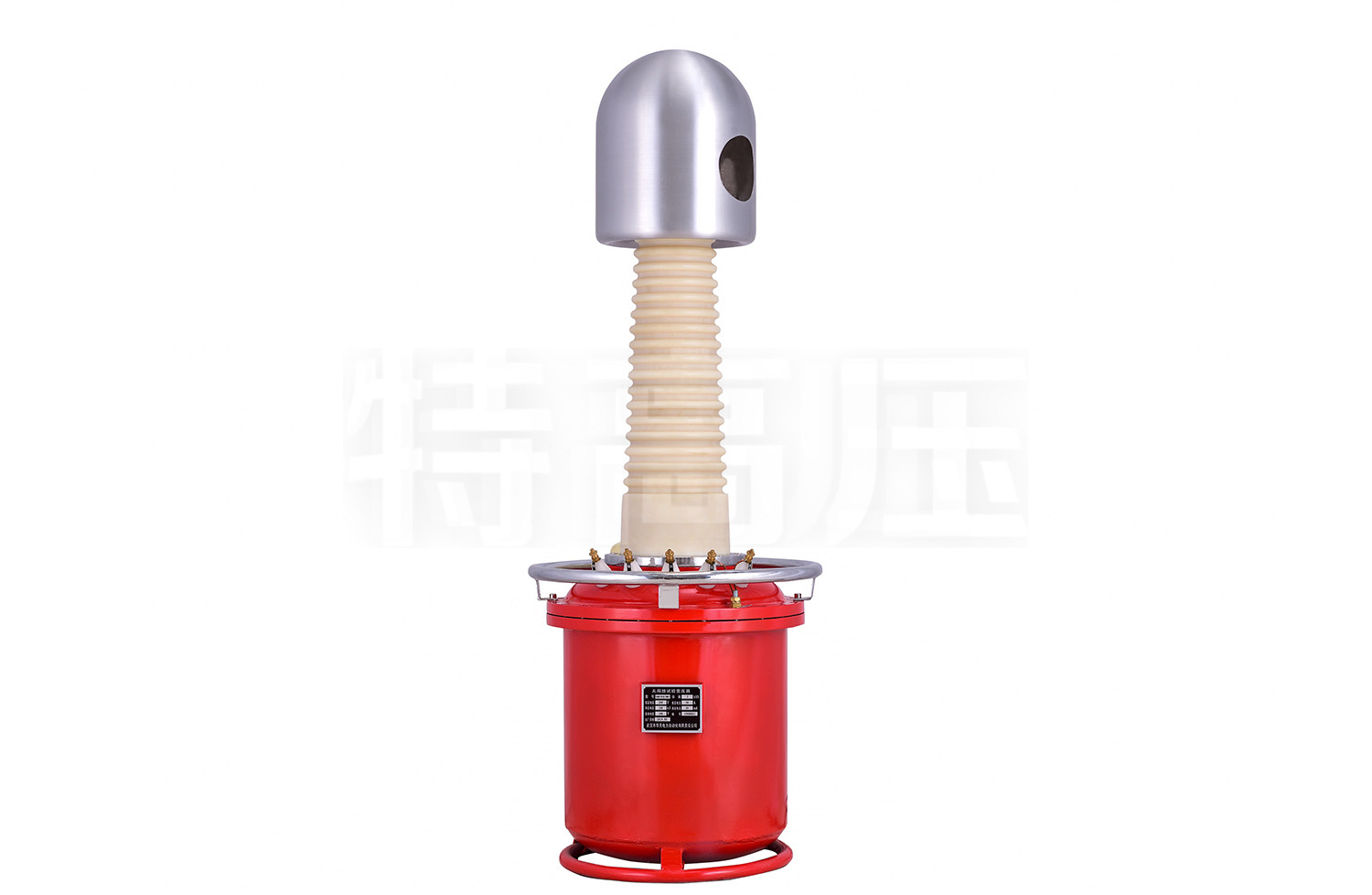

充气式无局放试验变压器

额定容量 25kVA
输入电压 380V±10%
输出电压 0-100kV
额定电压下系统局放量 ≤5PC
输出电流 250mA
电压精度 AC 1.5%
电源失真度 <3%
绝缘介质 SF6气体
外形尺寸 外径:520mm,高:1200mm
重量 160kg

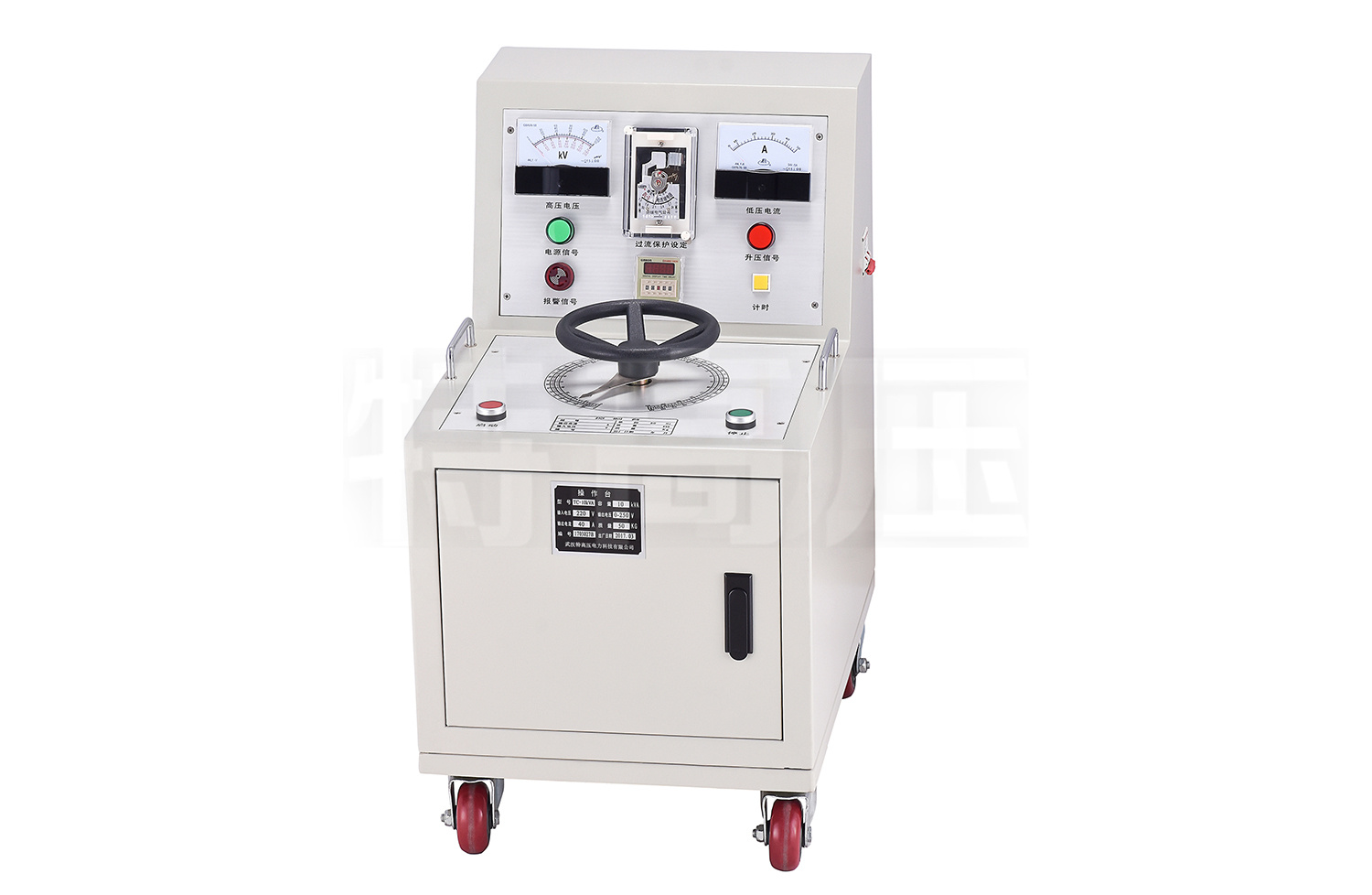

无局放调压器控制箱

额定容量 25kVA
输入电压 380V±10%
输出电压 0-430V
输出电流 62.5A
外形尺寸 600mm×580mm×1200mm
重量 150kg

隔离滤波变压器

额定容量 25kVA
输入电压 380V±10%
输出电压 380V±10%
空载损耗 ≤5%
阻抗电压 ≤5%
衰减效果 10kHz-100kHz≥ 20db
100kHz-30MKz≥ 60db
外形尺寸 500mmx300mmx550mm
重量 120kg

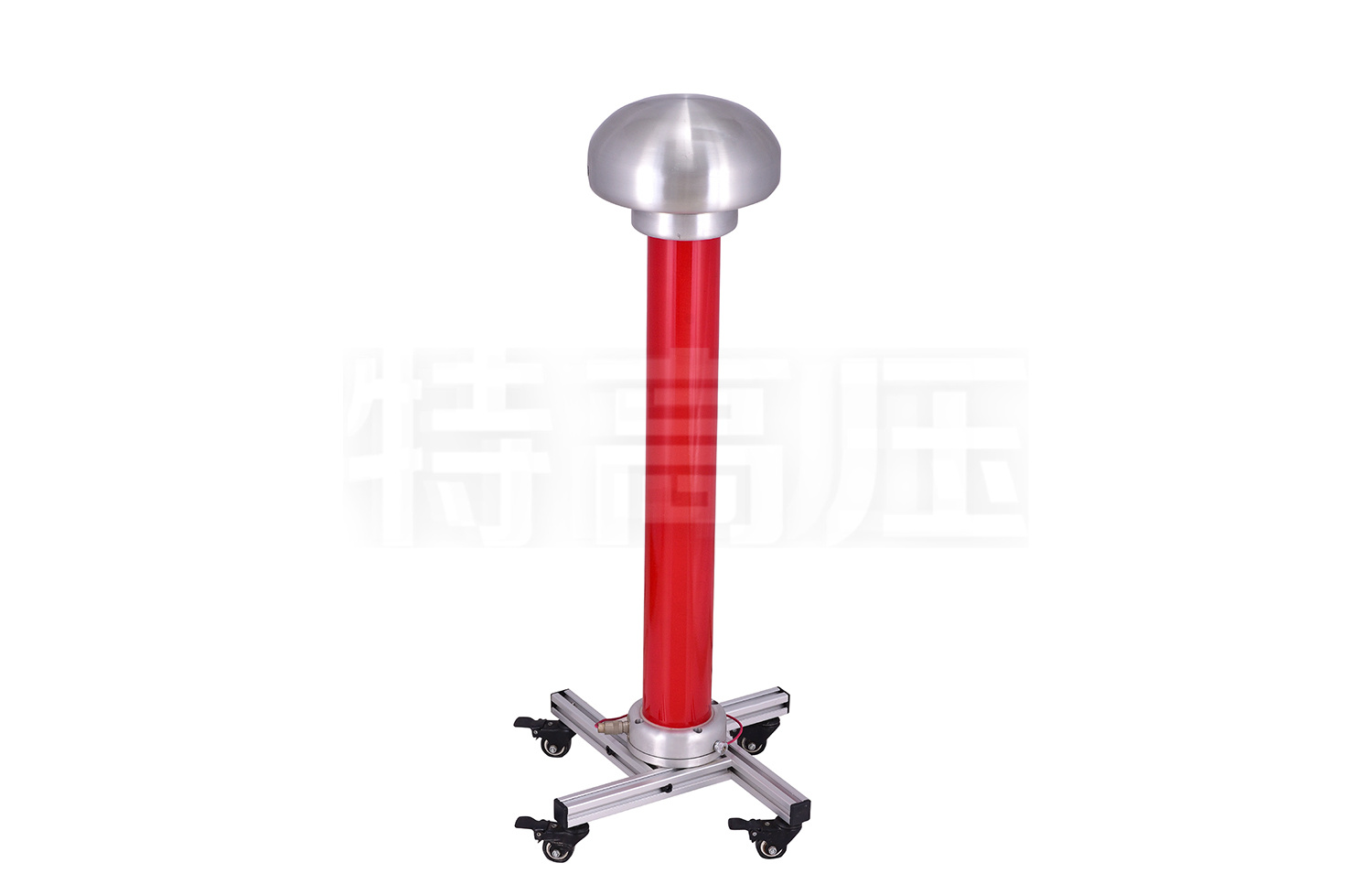

无局放电容分压器

900mm
电容量 500-1000PF
局放量 ≤5PC

无局放保护电阻

外形尺寸 直径60mmx长度600mm
重量 3kg
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、全中文界面,操作简单明了,可顺应多种使用场所

  • 2、轻触式按键操作,一切功用均可经过按键设定,进步了商品的平安性、牢靠性

  • 3、采用硬、软件抗搅扰技术相结合,功能波动,抗搅扰性强

  • 4、暂停功用,自动控制时,此功用可做到在恣意点完成升压或降压的暂停,暂停工夫可由实验人员灵敏掌握,方便察看试品形

  • 5、自动计时功用。自动控制时,当电压自动上升至设定值时,设备自动开端计时,当计时工夫到,显示实验后果,设备自动回到零位

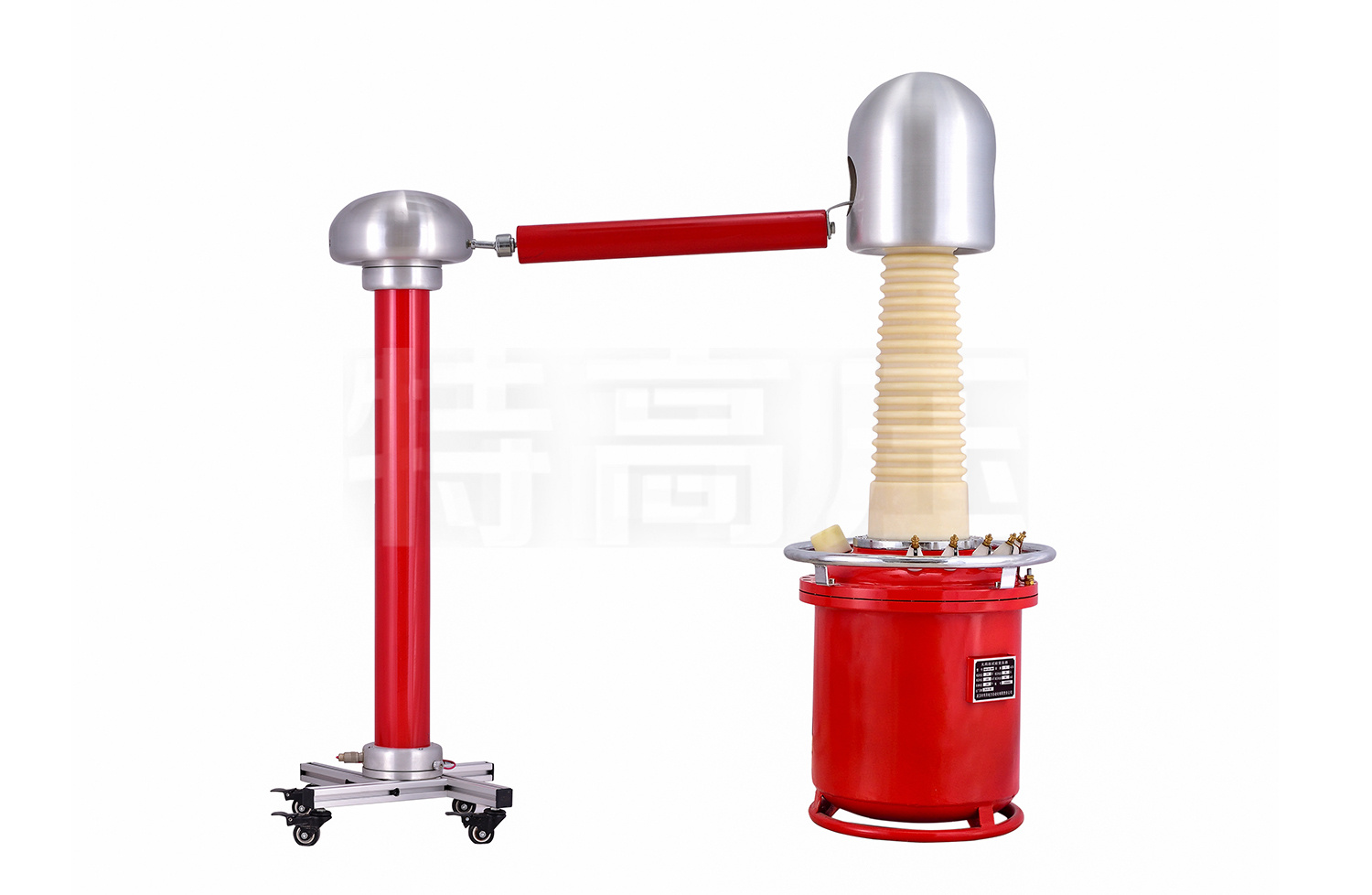

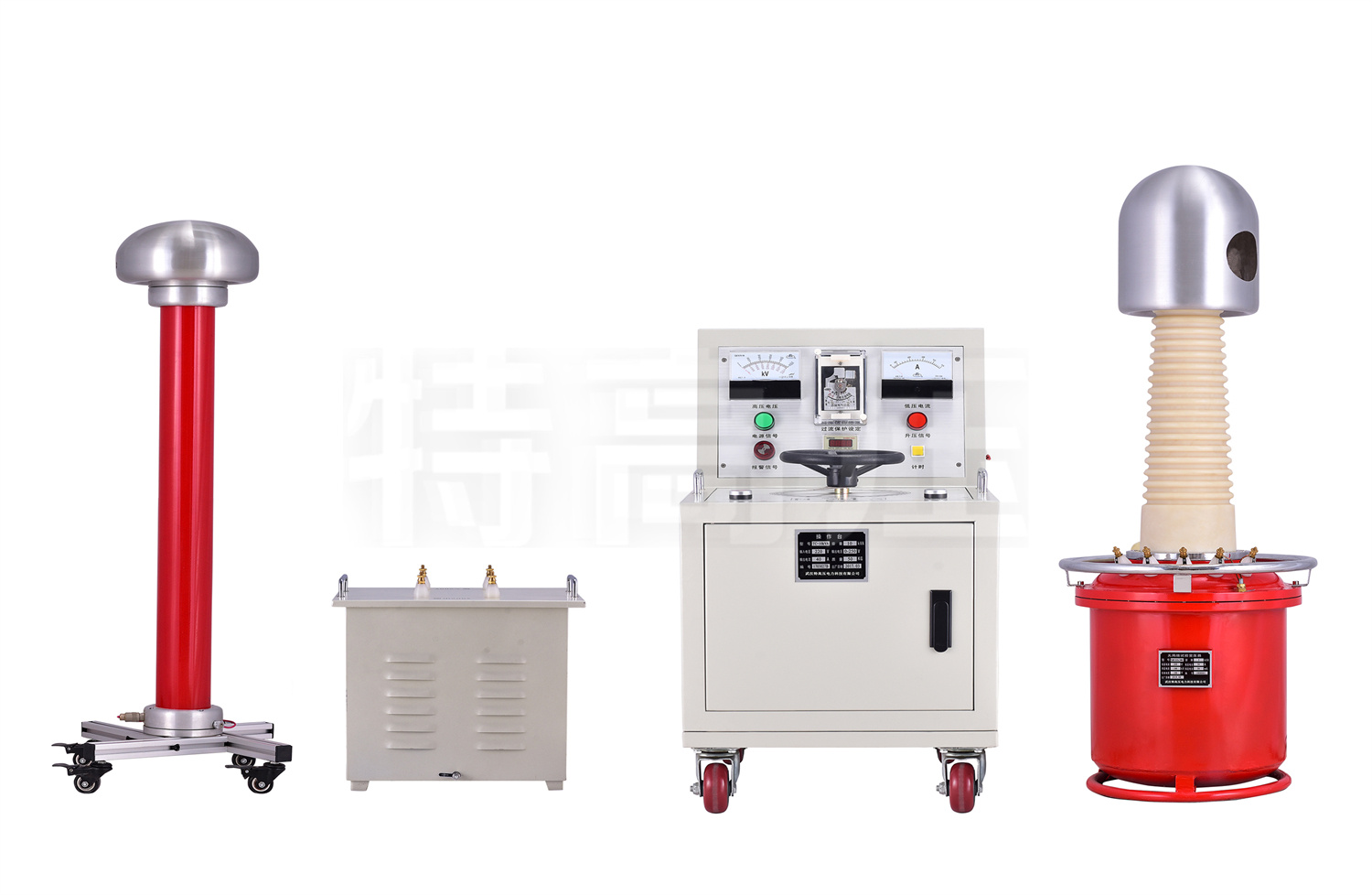

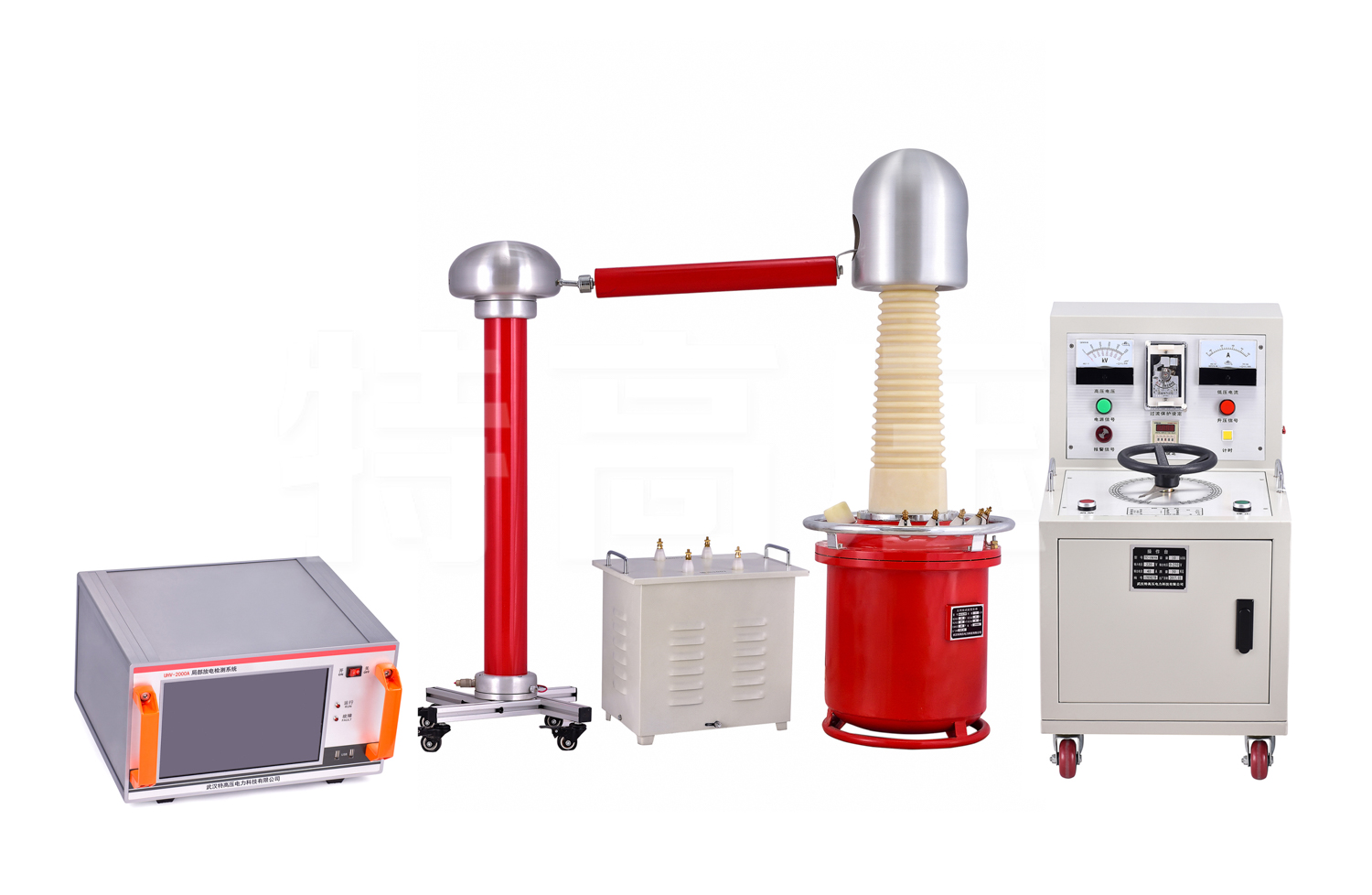

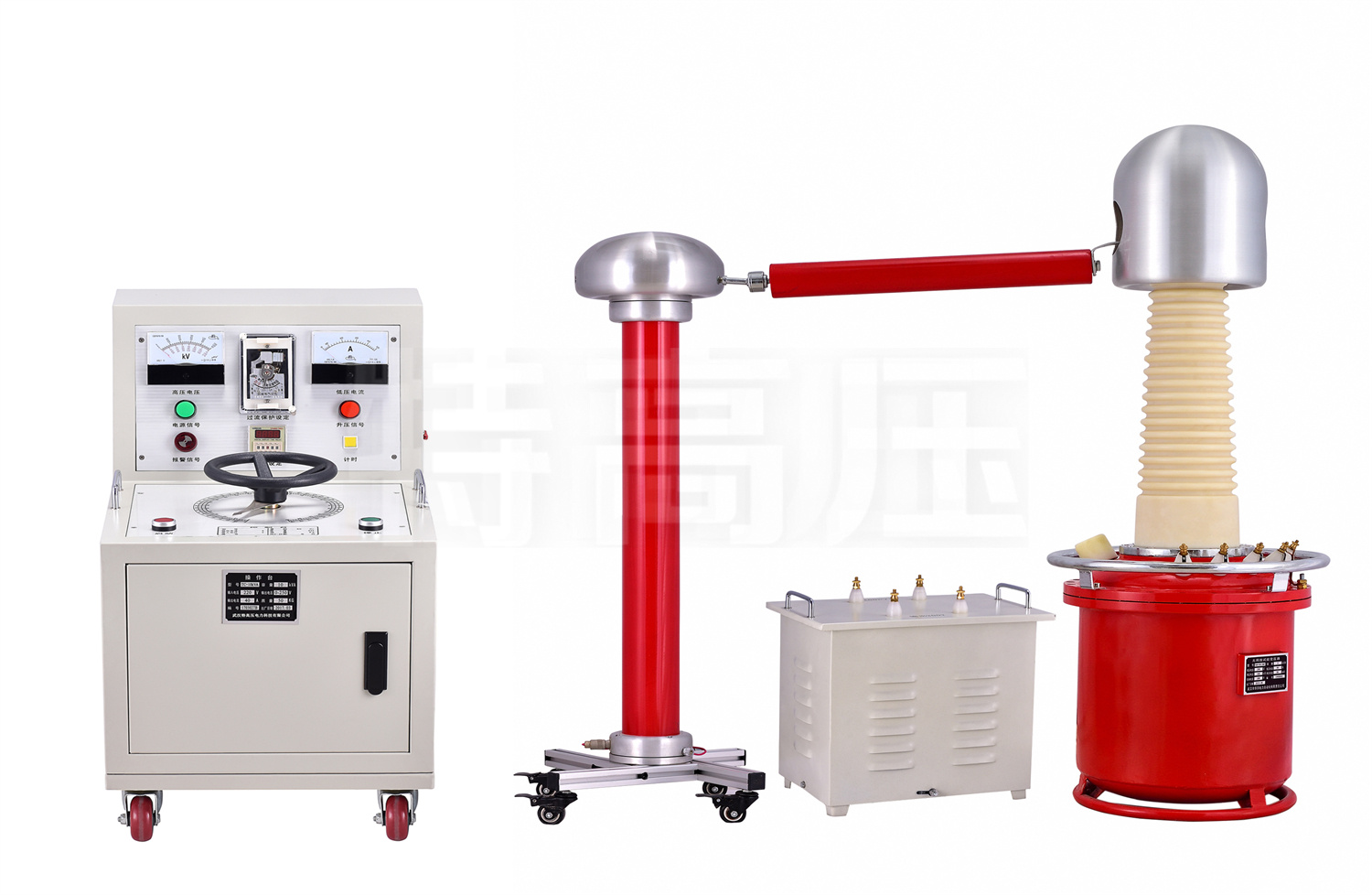

HTWJF系列 无局放耐压试验装置(图1)HTWJF系列 无局放耐压试验装置(图2)HTWJF系列 无局放耐压试验装置(图3)HTWJF系列 无局放耐压试验装置(图4)HTWJF系列 无局放耐压试验装置(图5)HTWJF系列 无局放耐压试验装置(图6)HTWJF系列 无局放耐压试验装置(图7)
产品视频
产品图集
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
