适用于大容量，高电压的电容性试品的交接和预防性试验
参考标准：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018
- 装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能
- 整个装置单件重量很轻，便于现场使用
- 采用了DSP平台技术
注：关于产品购买、技术维护等服务，欢迎致电!
满足试品范围
1、10kV/300mm2电缆1.5km的交流耐压试验，电容量≤0.5632μF，试验频率30-300Hz，试验电压22kV，试验时间5min。
2、35kV/300mm2电缆0.35km的交流耐压试验，电容量≤0.0681μF，试验频率30-300Hz，试验电压52kV，试验时间60min。
3、35kV主变的交流耐压试验，电容量≤0.02μF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。
4、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

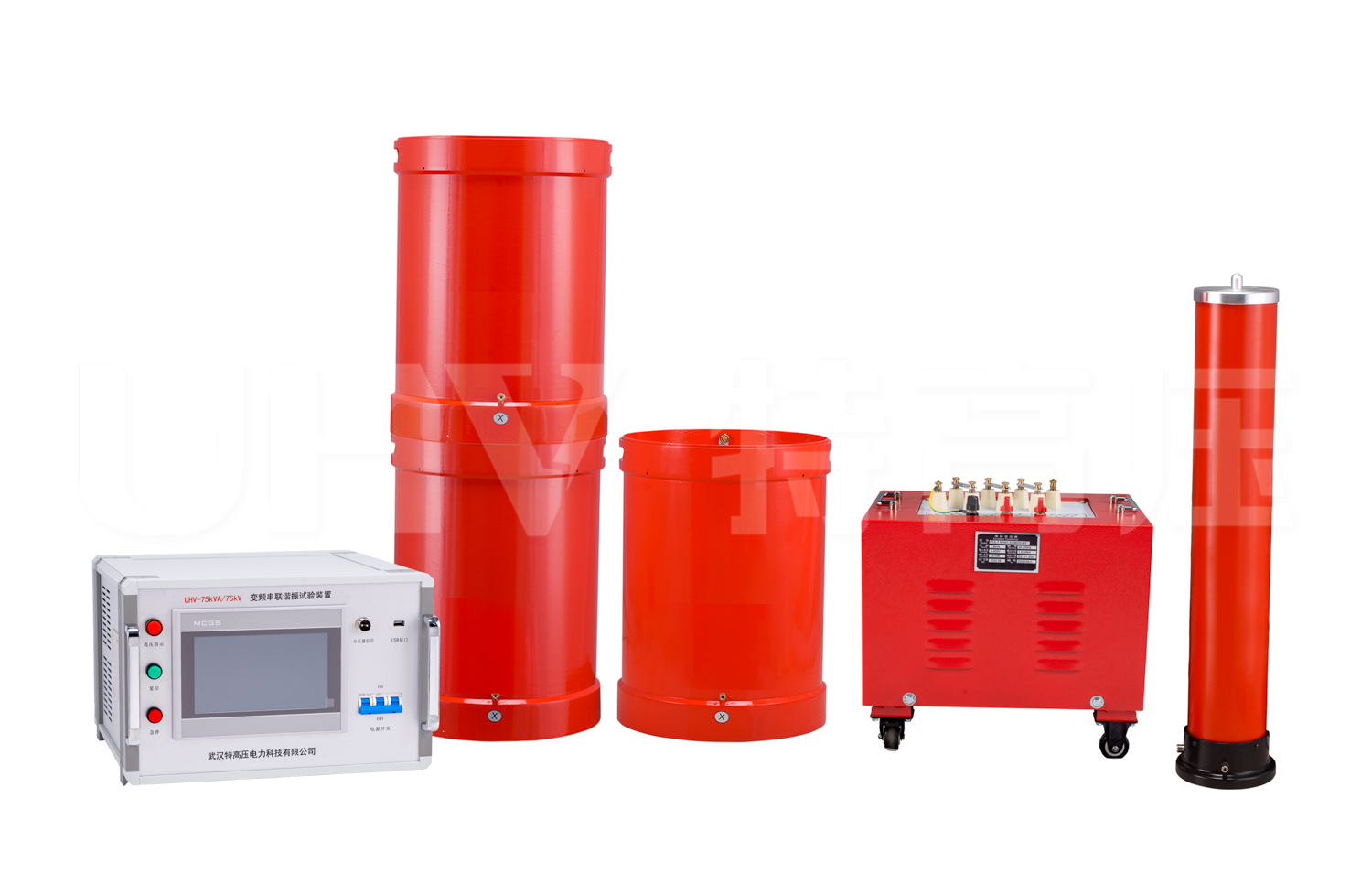

装置主要组成
| 序号 | 设备名称 | 规格型号 | 单位 | 数量 |
| 1 | 变频电源 | UHV-4kW | 台 | 1 |
| 2 | 激励变压器 | UHV-4kVA/1.5/3/6kV/0.4kV | 台 | 1 |
| 3 | 高压电抗器 | UHV-25kVA/25kV | 节 | 3 |
| 4 | 电容分压器 | UHV-1000pF/80kV | 套 | 1 |
主要技术参数及功能
| 额定容量 | 75kVA |
| 额定电压 | 25k；75kV |
| 额定电流 | 3A；1A |
| 测量精度 | 系统有效值1.5级 |
| 工作频率 | 30-300Hz |
| 装置输出波形 | 正弦波 |
| 品质因素 | 装置自身Q≥30(f=45Hz) |
| 波形畸变率 | 输出电压波形畸变率≤1% |
| 输入电源 | 单相220或三相380V电压，频率为50Hz |
| 工作时间 | 额定负载下允许连续60min；过压1.1倍1分钟 |
| 温升 | 额定负载下连续运行60min后温升≤65K |
| 保护功能 | 过压、过流、零位启动、系统失谐（闪络）等保护功能 |
| 环境温度 | －20℃-55℃ |
| 相对湿度 | ≤90%RH |
| 海拔高度 | ≤3000米 |
装置容量验证（装置容量定为75kVA，分三节电抗器，电抗器单节为25kVA/25kV/1A/110H。）
| 序号 | 试验 | 试验频率 | 试验电流 |
| 1 | 10kV/300mm2电缆1.5km的交流耐压试验，电容量≤0.5632μF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用电抗器三节并联，则L=110/3=36.7H | f=1/2π√LC=1/(2×3.14×√36.7×0.5632×10-6)=35.01Hz | I=2πfCU试 =2π×35.01×0.5632×10-6×22×103=2.73A |
| 2 | 35kV/300mm2电缆0.35km的交流耐压试验，电容量≤0.0681μF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用三节电抗器串联（互感系数1.2），L=110×3×1.2=396H | f=1/2π√LC=1/(2×3.14×√396×0.0681×10-6)=30.65Hz | I=2πfCU试 =2π×30.65×0.0681×10-6×52×103=0.68A |
| 3 | 35kV主变的交流耐压试验，电容量≤0.02μF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。使用电抗器三节串联（互感系数1.2），则L=110×3×1.2=396H | f=1/2π√LC=1/(2×3.14×√363×0.02×10-6)=56.55Hz | I=2πfCU试 =2π×56.55×0.02×10-6×68×103=0.48A |
试验时设备组合方式
|
组合方式 被试品对象
|
电抗器选择 （25kVA/25kV三节） |
激励变压器 输出端选择 |
试验电压 (kV) |
| 10kV/300mm2电缆1.5km | 使用电抗器三节并联 | 1.5kV | ≤22kV |
| 35kV/300mm2电缆0.35km | 使用电抗器三节串联 | 3kV | ≤52kV |
| 35kV主变的交流耐压试验 | 使用电抗器三节串联 | 6kV | ≤68kV |
| 10kV开关等电气设备 | 使用电抗器三节串联 | 3kV | ≤42kV |
系统配置参数
(一) 变频电源UHV-4kW（1台）
| 额定输出容量 | 4kW |
| 工作电源 | 220/380±10%V（单/三相），工频 |
| 输出电压 | 0-400V |
| 额定输入电流 | 10A |
| 额定输出电流 | 10A |
| 电压分辨率 | 0.01kV |
| 电压测量精度 | 1.5% |
| 频率调节范围 | 30-300Hz |
| 频率调节分辨率 | ≤0.1Hz |
| 频率稳定度 | 0.1% |
| 运行时间 | 额定容量下连续60min |
| 额定容量下连续运行60min元器件最高温度 | ≤65K |
| 噪声水平 | ≤50dB |
| 尺寸（长宽高mm) | 400×280×400 |
| 重量 | 约10kg |

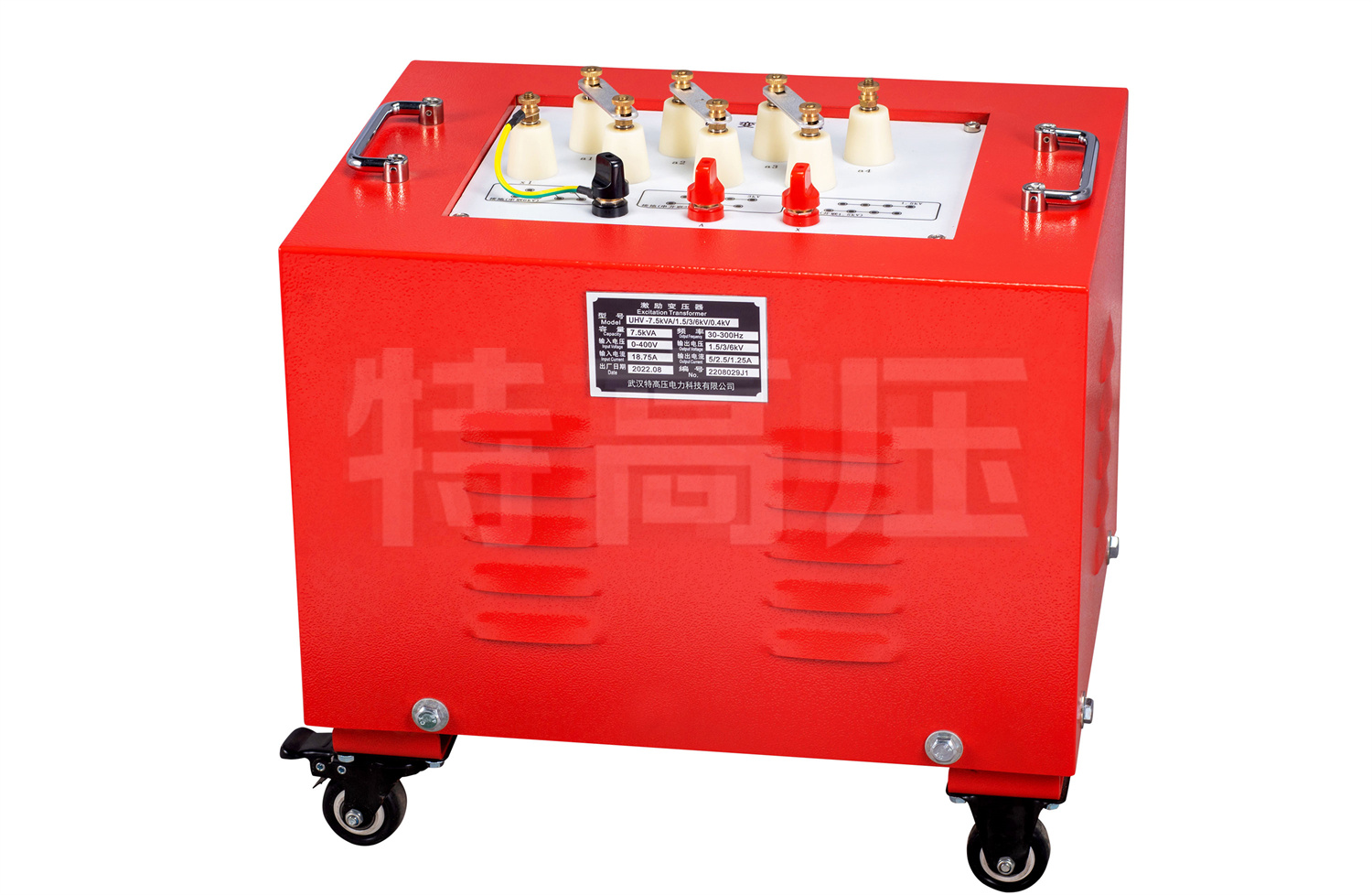

(二) 激励变压器UHV-4kVA/1.5/3/6kV/0.4kV（1台）
| 额定容量 | 4kVA |
| 输入电压 | 0-400V |
| 输出电压 | 1.5/3/6kV |
| 结构 | 干式 |
| 尺寸（长宽高mm) | 450×330×430 |
| 重量 | 约45kg |

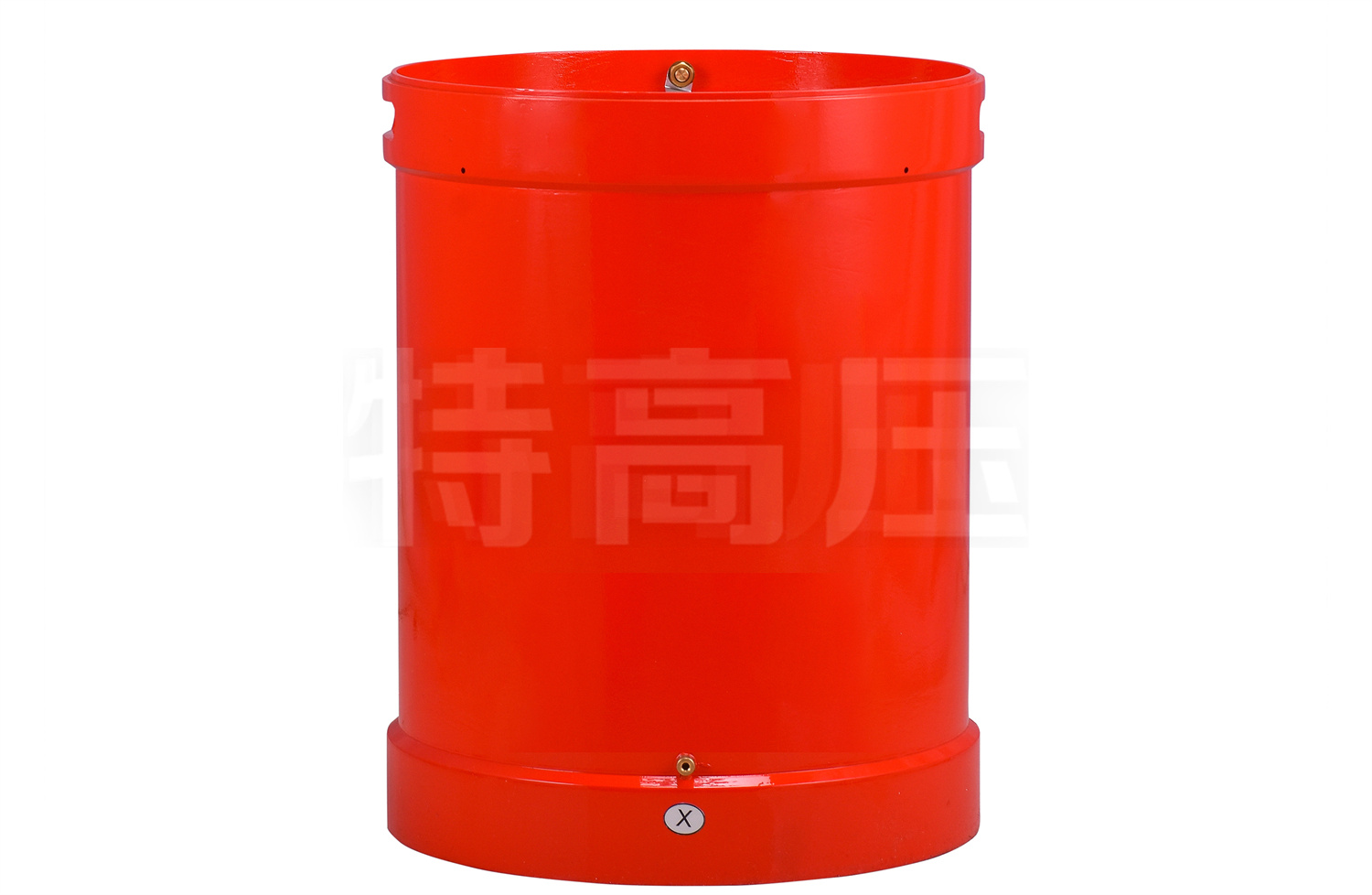

(三) 高压电抗器UHV-25kVA/25kV（3节）
| 额定容量 | 25kVA |
| 额定电压 | 25kV |
| 额定电流 | 1A |
| 电感量 | 110H/单节 |
| 品质因素 | Q≥30(f=45Hz) |
| 结构 | 干式 |
| 尺寸（内径高mm) | ∅282×435 |
| 重量 | 约45kg |

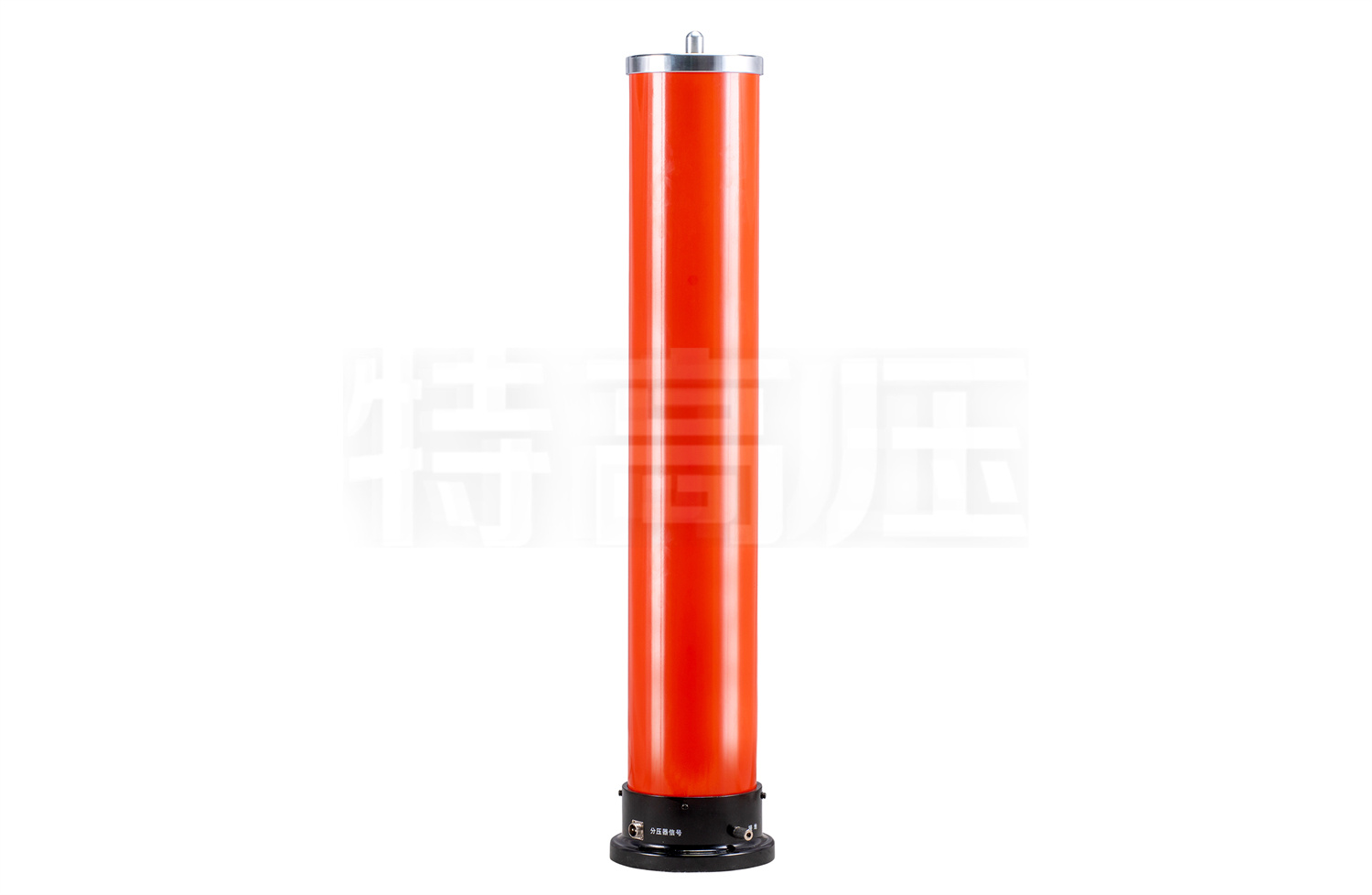

(四) 电容分压器UHV-1000pF/80kV（1套）
| 额定电压 | 80kV |
| 高压电容量 | 1000pF |
| 介质损耗 | tgσ≤0.5% |
| 分压比 | 1000：1 |
| 测量精度 | 有效值1.5级 |
| 尺寸（内径高mm） | ∅140×1000 |
| 重量 | 约8kg |
供货清单
| 序号 | 设备名称 | 型号及规格 | 单位 | 数量 |
| 1 | 变频电源 | UHV-4kW | 台 | 1 |
| 2 | 激励变压器 | UHV-4kVA/1.5/3/6kV/0.4kV | 台 | 1 |
| 3 | 高压电抗器 | UHV-25kVA/25kV | 节 | 3 |
| 4 | 电容分压器 | UHV-1000pF/80kV | 套 | 1 |
| 5 | 内部连接线 | 套 | 1 | |
| 6 | 出厂检验报告 | 份 | 1 | |
| 7 | 使用说明书 | 份 | 1 | |
| 8 | 产品合格证 | 份 | 1 | |
| 9 | 装箱清单 | 份 | 1 |
参考实验标准
| DL/T 596-1996 | 《电力设备预防性试验规程》 |
| GB50150-2016 | 《电气装置安装工程电气设备交接试验标准》 |
| GB10229-88 | 《电抗器》 |
| GB1094 | 《电力变压器》 |
| GB1094.1-GB1094.6-96 | 《外壳防护等级》 |
| GB2900 | 《电工名词术语》 |
| GB/T16927.1~2-1997 | 《高电压试验技术》 |
| DL/T474.4-2006 | 《现场绝缘试验实施导则－交流耐压试验》 |
| DL/T1015 | 《现场直流和交流耐压试验电压测量系统的使用导则》 |
| GB/T311.1-1997 | 《高压输变电设备的绝缘与配合》 |
| GB191-2000 | 《包装储运图示标志》 |
| JB/T9641-1999 | 《试验变压器》 |
| IEC358(1990) | 《耦合电容器和电容分压器》 |
| GB4793-1984 | 《电子测量仪器安全要求》 |
| GB/T3859.2-1993 | 《半导体变流器应用导则》 |
| GB/T2423.8-1995 | 《电工电子产品基本环境试验规程》 |
| DL/T849.6-2004 | 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》 |
